Конструкция свайного фундамента с монолитным ростверком

Свайный фундамент с монолитным ростверком

Образец свайного фундамента с монолитным ростверком

В некоторых случаях, особенно когда нестабильные или слишком влажные почвы с большими высотными перепадами, обычные ленточные фундаменты не способны выдерживать большие нагрузки.

В таких случаях оправдано использование свайных оснований с ростверками, ведь тогда несущий элемент здания – ростверк, принимает на себя всю нагрузку от сооружения и равномерно распределяет ее на опоры.

Причем, длина и толщина опор, как и их конструкция, может существенно отличаться по структуре и форме ростверка. Сейчас стали популярными жесткие и прочные монолитные ростверки, способные за счет надежного армирования и использования качественных строительных материалов «гасить» мелкие подвижки почвы, вспучивание отдельных участков и подмывание грунтовыми водами.

Устройство свайно-монолитного фундамента позволяет использовать его на склонах, вечномерзлых, слабых, насыпных и других почвах.

Почему именно свайный фундамент с монолитным ростверком?

  1. Малая стоимость финансовых затрат на механизмы и строительные материалы;
  2. Минимальные сроки возведения здания;
  3. Минимальный расход бетона на заливку опор;
  4. Транспортные расходы снижаются как минимум в половину;
  5. Небольшая просадка здания за счет граничной глубины погружения;
  6. Незначительные расходы на земельные работы;
  7. Можно возвести фундамент самостоятельно без использования механизированной техники;
  8. Монолитный ростверк можно сделать в зимнее время, используя специальные цементы и придерживаясь технологии.

Варианты свайно-монолитных фундаментов

Свайный фундамент с монолитным ростверком

Низкий свайный фундамент

Висячий ростверк. Это основание, которое предусматривает наличие внутри воздушной подушки высотой в пределах 70-100 мм. Фактически, пол здания висит над почвой и установлен на опоры. Преимущество конструкции – минимальное воздействие почвы на нижнюю часть бетонного основания.

  • Заделка свай в монолитный цоколь. Тут уже не предусмотрен зазор между грунтом и основанием, зато можно сделать цокольное помещение небольшой высоты. Ростверк в таких случаях можно возвести с бетона, железобетона, стали, дерева, других строительных материалов, и обязательно сделать армирование.
  • Подготовительные работы при возведении монолитного свайного фундамента

    1. Головки установленных свай тщательно выровнять по горизонтали;
    2. Промыть верхнюю часть, зачистить и высушить;
    3. Соорудить опалубку по периметру будущего монолитного ростверка;
    4. Сделать защиту от бетонного раствора, если опалубка будет временной;
    5. Залить монолитное основание бетонным раствором равномерно по горизонтали.

    Как возвести свайный фундамент с монолитным ростверком

    Свайный фундамент с монолитным ростверком

    Устройство такого типа основания предельно простое, но при этом и отличается надежностью и качеством. Ведь каждый элемент тут делается с бетона, используется армирование в горизонтальных и вертикальных поясах. Не удивительно, что устройство такого основания считается оптимальным даже в горных районах с высокой вероятностью сейсмической активности.

    Сделать такой фундамент своими руками не составит труда через его простоту. Проблемное место – это выбор опор и типа монолитного ростверка. Поэтому, поэтапная технология возведения свайно-монолитного фундамента с учетом его устройства следующая:

  • Разработка подробного чертежа будущего здания. В состав этого этапа должна входить подробная карта территории, где указана структура почвы, уклон и природный рельеф. Также в проекте должны быть указаны характеристики самого здания, его масса, конструктивные элементы, размеры и все необходимые разрезы;
  • Провести бурение скважин в соответствии с разработанным проектом на заданную глубину. Если устройство фундамента предусматривает использование забивных или винтовых свай, то их нужно установить строго вертикально в заданных местах;
  • После монтажа опор нужно поверх сделать несущую опалубку. Тут нужно учесть ряд особенностей. Если опалубка предусматривается для мелкозаглубленного монолитного ростверка, тогда опалубку нужно сделать с достаточным углублением до уровня грунта. Если фундамент висячего типа, тогда опалубка делается П-образной с шириной в толщину будущих несущих стен;
  • После установки опалубки нужно залить конструкцию бетоном, начиная от свай и заканчивая монолитом по отдельным горизонтальным слоям;
  • Нужно оставить бетон засохнуть и набрать необходимую расчетную прочность и уже через несколько недель начинать возведение несущих стен здания.
  • Как подобрать сваи

    Свайный фундамент с монолитным ростверком

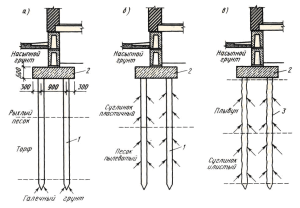

    Виды свайных фундаментов: а – сваи-стойки; б – висячие забивные сваи; в – висячие набивные сваи; 1 – забивные сваи; 2 – ростверк; 3 – набивные сваи

    На рынке строительных материалов для свайно-ростверковых фундаментов можно купить различные по конструкции и несущим характеристикам сваи.

    Только при их выборе нужно помнить об эксплуатационных характеристиках изделий. Отличаются они и следующими показателями:

  • Материал;
  • Способ производства;
  • Форма и размеры продольного, поперечного сечения;
  • Метод погружения в почву;
  • Степень защиты от внешнего воздействия;
  • Несущие характеристики опор.
  • Как правильно сделать несущий монолитный ростверк

    Свайный фундамент с монолитным ростверком

    Монолитный ростверк свайного фундамента

    Учитывая, что монолитный ростверк имеет большую массу, то и отличается особенностью при установке. Ведь на опоры будет давить огромная масса железобетона самого ростверка и, собственно, несущих стен и перекрытий здания.

    Поэтому, чтобы обеспечить максимальную прочность конструкции и возможность противостоять сезонным подвижкам почвы, без армирования не обойтись. Как правильно его сделать?

    1. Армирование опор. Если опоры производятся на стройплощадке, тогда нужно внутри бетонной опалубки установить жесткие вертикальные прутья арматуры, соединенные между собой несколькими поясами армирования. Их нужно делать каждые 50 см, соединять болтовыми соединениями. Вертикальная кромка арматуры должна выступать за пределы сваи на высоту не менее 15-30 см.
    2. Армирование ростверка. Учитывая, что монолитный ростверк имеет огромную массу, то делается армирование всего горизонтального пояса. Для этого предусматривается равномерное расположение поясов с интервалом в 10 см по высоте и с шагом до 50 см по вертикали. Затем все пояса соединяются между собой, а также непосредственно с арматурой самих опор.

    Какой материал свай лучше для свайно-монолитного фундамента?

    Свайный фундамент с монолитным ростверком

    Фундамент из асбестоцементных труб

    Деревянные брусья. Их дина составляет 8,5 метра, диаметр до 34 см, форма круглая, реже прямоугольная. Для их производства используется пихта, ель и сосна, реже дуб и граб. Применяются редко через высокую стоимость строительных материалов, а также подверженности древесины гниению, малому сроку службы и небольшой надежности.

  • Железобетонные опоры. Производятся в заводских условиях или вручную с цемента марки М-200 и выше, срок службы от 100 лет. Для монтажа нужно использовать специальную технику и подключать дополнительный персонал;
  • Сталь. Такие опоры пользуются заслуженной популярностью, но стоят дорого, они подвержены влиянию коррозии, а через большой внешний диаметр отличаются огромной массой. Также тут нужно использовать специальные антикоррозийные материалы.
  • Асбестовые трубы. Относительно недорогие, простые в монтаже, но без дополнительного армирования тут не обойтись.
  • Какие сваи лучше использовать в определенных условиях

    Свайный фундамент с монолитным ростверком

    Строительство свайного фундамента с ростверком своими руками

    Забивные опоры делают с железобетона, сечение прямоугольное, реже круглое, размеры могут отличаться. Используются на слабых в верхних слоях, почвах, под которыми есть твердые несущие породы;

  • Трубчатые сваи-оболочки. Это металлические опоры круглой формы, используются для возведения оснований на слабых грунтах, в сейсмически активных зонах и при возможном влиянии горизонтальных, вертикальных и выдергивающих нагрузках. Наконечник стальных свай острый, иногда спиральной формы;
  • Пирамидальные конические сваи, сделанные с бетона. Они имеют размеры 40х40 см, постепенно зауживаются до размера 20х20 см. Обладают высокими несущими способностями, применяются тогда, когда верхний слой почвы отличается высокими строительными характеристиками, но его толщина недостаточна для возведения надежного основания;
  • Ромбические. Больше практикуются на пучинистых почвах с высоким расположением грунтовых горизонтов.
  • Свайно-монолитный фундамент сейчас считается одним из самых надежных и практичных конструкций, несмотря на свое устройство и некоторые сложности в возведении.

    Cвайный фундамент с монолитным ростверком: устройство. Технология возведения свайного фундамента. Выбор свай под фундамент с монолитным ростверком.

    Когда используют свайный фундамент с монолитным ростверком?

  • Преимущества свайного фундамента
  • Варианты свайного фундамента с монолитным ростверком
  • Как сделать свайный фундамент с монолитным ростверком?
  • Виды свай и их особенности
  • Сталь, дерево или железобетон?
  • Свайные фундаменты, в отличие от остальных типов оснований, способны обеспечить высокое качество и надежность при относительно небольших затратах и простоте конструкции. Особенности такого типа фундамента позволяют использовать его не только на нормальном ровном грунте, но и при довольно сложных условиях, на склонах, вечномерзлых, слабых, насыпных, песчаных, набухающих грунтах. Разрез такого фундамента представляет собой не монолитную плиту или ленту из бетона, кирпича либо камня, а отдельные опоры-сваи, которые забиваются в грунт на необходимую глубину, и обвязку, которая и служит для фиксации свай.

    Свайный фундамент с монолитным ростверком

    При строительстве монолитного свайного фундамента важно следить за горизонтальными и вертикальными элементами конструкции при помощи строительного уровня и нивелира.

    Одним из используемых вариантов такого фундамента является монолитный ростверковый, который применяется при рядовом (кустовом) расположении свай.

    Преимущества свайного фундамента

    Используемый для частного строительства свайный фундамент отличается такими преимуществами:

  • низкая трудоемкость в сравнении с остальными вариантами сооружения фундамента примерно на 25%;
  • сроки работ также намного меньше, чем даже при строительстве ленточного фундамента;
  • расход бетона для заливки не меньше, чем для строительства основания другого типа;
  • необходимость транспортных работ снижается также на 70-85%;
  • вероятность просадки здания во время эксплуатации снижается вдвое;
  • монолитный свайный фундамент на основе ростверка можно возводить даже в зимнее время, соблюдая технологию;
  • стоимость работ снижается на 15-20%.
  • Варианты свайного фундамента с монолитным ростверком

    Свайный фундамент с монолитным ростверком

    Схема стадий формирования свай.

  • висячий ростверк, разрез которого предполагает наличие между сами ростверком и грунтом зазора с размером в 70-100 мм, то есть основание дома как бы нависает над почвой. В таком случае негативное воздействие грунта на монолит ростверка исключено. Применяться подобный метод может для домов из любых строительных материалов;
  • заделка свай фундамента в особый монолитный цоколь-ростверк. То есть в данном случае просвета между грунтом и основанием дома уже нет, зато получается цокольное помещение, которое при обычном свайном фундаменте просто невозможно. Ростверк может выполняться из таких материалов, как бетон, железобетон (предпочтительный вариант), сталь, дерево.
  • Чтобы сделать любой монолитный ростверковый фундамент, необходимо провести следующие подготовительные работы:

  • головки свай надо срубить до необходимой высоты;
  • верхняя часть промывается, очищается, высушивается;
  • сооружается опалубка;
  • для съемной опалубки выполняется защита от бетонного состава;
  • проводится заливка монолитного ростверка. Раствор при этом укладывается горизонтальными ровными слоями по всей поверхности ростверка.
  • Как сделать свайный фундамент с монолитным ростверком?

    Сделать свайный фундамент своими руками не так сложно, что сильно отличает его от остальных разновидностей оснований для дома. Порядок действий включает в себя несколько этапов:

    Свайный фундамент с монолитным ростверком

    Схема монолитного ростверка: 1. Свая. 2. Монолитный ростверк. 3. Гидроизоляция. 4. Вентиляция.

  • сначала необходимо составить чертежи, где будет указан разрез будущего основания, разметки, данные для начала строительства;
  • согласно нанесенной на грунт разметке производится бурение шурфов для будущих свай из железобетона. Если есть уже готовые заводские сваи, то их необходимо при помощи копрового молотка просто забить в грунт на указанную глубину;
  • после этого изготавливается опалубка из обрезных деревянных досок либо при помощи специальной съемной опалубки;
  • если будет монтироваться монолитный заглубленный ростверк, то необходимо сделать траншею для выполнения последующей заливки;
  • при помощи приготовленного бетонного раствора выполняется заливка ростверка и свай;
  • раствор надо оставить на срок до 1 месяца для полного высыхания и набора прочности.
  • Читайте также »   Березовый веник польза

    При выполнении работ необходимо следить, чтобы разрез чертежа полностью совпадал с тем, какая конструкция получается в реальности.

    Для этого рекомендуется использовать строительный уровень и нивелир, при помощи которых легко проверить горизонтальность и вертикальность отдельных элементов конструкции.

    Схема разновидностей ростверков.

  • железобетонные сваи в соответствии с типом грунта и особенностями работы на участке;
  • песок и щебень для устройства подушки на дне скважин (если есть необходимость);
  • техника для копки скважин и траншей (если планируется свайный фундамент с заглубленным ростверком);
  • бетонный раствор, который требуется для заливки ростверка и свай;
  • обрезные доски для опалубки, гвозди для их крепежа.
  • Процесс сооружения основания не столь сложен, в данном случае нет необходимости иметь тяжелую строительную технику, а сами материалы стоят не так дорого, как для обычного монолитного фундамента либо для ленточного.

    Виды свай и их особенности

    Чтобы свайный фундамент получился качественным и надежным, следует точно определить, какой тип свай будут использовать для работ. Сегодня применяются самые различные варианты, которые имеют длину 3-6 м. Различаются они и по таким показателям:

    Свайный фундамент с монолитным ростверком

    Схема свайного монолитного фундамента.

  • материал изготовления;
  • способ производства;
  • форма продольного, поперечного сечения;
  • способ погружения сваи в почву.
  • По способу погружения свай:

  • железобетонные буровые сваи, монтируемые в уже пробуренных скважинах;
  • винтовые сваи со сверлами;
  • специальные забивные сваи, которые погружаются в почву методом вдавливания либо вибропогружения;
  • железобетонные, бетонные набивные сваи, которые укладываются в пробуренные скважины, после чего заливаются бетоном.
  • По методу воздействия все сваи можно разделить на:

  • висячие, которые передают нагрузку по принципу трения грунта по стенкам;
  • стойки, которые передают нагрузку с рыхлого грунта на прочный. Такой вариант не дает осадки конструкции.
  • По методу расположения все сваи для фундамента можно разделить на:

  • одиночные сваи, выполняющие роль опор по отдельности;
  • объединенные в ленты, которые располагают по периметру стен для равномерного распределения всех нагрузок. Подобные ленты ставятся в один или несколько рядов в зависимости от требований;
  • объединенные в кусты, то есть сваи, располагающиеся под несущими колонами для каркасных строений. При подобном кустовом расположении можно использовать и монолитный ростверк, повышающий качество и надежность конструкции.
  • Сталь, дерево или железобетон?

    В качестве материалов для опор используются:

    1. Ровные столбы из дерева, длина которых составляет 8,5 м, а диаметр — до 34 см. Для изготовления применяются такие породы древесины, как пихта, сосна, ель. Такой вариант самый дешевый, но применяется он редко. Связано это с тем, что сваи сильно подвержены гниению, сроки службы и надежность их невелики.
    2. Железобетонные опоры изготавливаются из бетона марки 200 и выше, срок их службы составляет от 100 лет. Они удобны в монтаже, но для изготовления на участке необходима специальная техника и персонал.
    3. Сталь применяется чаще всего, так как металлические сваи более прочные, устойчивые и долговечные. Но стоимость их велика, при диаметре больше 10 см для установки требуется спецтехника. Кроме того, перед установкой необходимо обработать металл антикоррозионными составами.
    4. Асбоцементные трубы относительно недорогие, но при установке требуется армирование. Оно выполняется при заливке свай бетонным раствором.

    Рассмотрим, какие именно сваи могут применяться при определенных обстоятельствах:

    Свайный фундамент с монолитным ростверком

    Схема свайно-ростверкового фундамента.

  • забивные опоры делаются из железобетона, их сечение обычно квадратное, есть две разновидности: с уширением ствола в нижней части и обычные. Такой свайный фундамент применяется при слабых верхних слоях грунта, под которыми имеются пласты с достаточной несущей способностью;
  • трубчатые, сваи-оболочки — металлические опоры, которые применяются при строительстве на довольно слабых грунтах, в сейсмически активных районах, при наличии горизонтальных, выдергивающих, вертикальных нагрузках. Концы таких свай часто конической формы;
  • пирамидальные сваи, которые имеют сечение 40*40 см в голове и 20*20 см у острого конца, обладают высочайшей несущей способностью. Они применяются в том случае, когда у верхних частей грунта наблюдаются лучшие строительные свойства, чем у нижних пластов.;
  • ромбовидные используются для пучинистых грунтов. При помощи своей формы свая уплотняет грунт.
  • Сегодня все чаще используется такой тип фундамента, как свайный, разновидности которого позволяют применять его практически при любых условиях. Незаменимо подобное основание при строительстве небольшого частного дома на сложных грунтах, при условиях, в которых остальные типы фундаментов просто не могут справиться со всеми необходимыми задачами либо их сооружение является слишком затратным и сложным. Чтобы сваи соединить сверху, применяется бетонный ростверк, в том числе и одна из его разновидностей — монолитный.

    Монолитный фундамент свайный применим для слабых, насыпных, песчаных, набухающих грунтах. Такой фундамент позволяет сделать конструкцию более надежной.

    Особенности монолитного основания на сваях

    С учетом того, что возведение основания любой постройки – наиболее затратный этап строительства, именно на нем можно существенно сэкономить, если правильно определиться с типом и схемой заглубленной части конструкции. Монолитный свайный фундамент с позиций надежности и приемлемой стоимости – один из оптимальных вариантов. Что он собой представляет, когда его целесообразно монтировать, позволяет ли технология выполнить всю работу своими силами – тема данной статьи.

    Свайный фундамент с монолитным ростверком

    Особенности фундамента из свай

    Перед тем как разбираться с достоинствами такого основания, спецификой его монтажа и всеми остальными вопросами, необходимо уточниться с терминологией. Именно схожесть названий нередко вызывает путаницу. В строительстве известны 4 «базовых» типа фундамента – лента, плита, столбы и сваи. Все остальные варианты – не более чем производные (модификации указанных).

    Во-первых, они отличаются как исполнением, так и технологией установки. Винтовые сваи, которые нередко используются в малоэтажном (каркасном) строительстве, могут иметь заостренную часть литую или сварную. Есть опоры буронабивные. Работа с такими сваями ведется только с применением техники.

    Во-вторых, отдельно стоящие монолитные столбы сами по себе не обеспечивают устойчивость фундамента. Их необходимо соединить в единый контур, то есть жестко между собою скрепить. Практикуется несколько технологий обвязки. Например, свайный фундамент с ростверком. Но и здесь есть варианты, различающиеся спецификой монтажа ленты – с заглублением или над грунтом.

    Тот тип свайного фундамента, о котором идет речь, представляет собой комбинацию заливных опор и монолитного ростверка. Вот с этой разновидность основания и разберемся более детально.

    Свайный фундамент с монолитным ростверком

    Когда целесообразно возводить монолитный ростверковый фундамент на сваях:

  • Если строительство ведется на проблемном грунте.
  • В таких случаях можно использовать и плитное основание, но его цена намного выше, а технология монтажа – сложнее. В первую очередь – из-за расчетов нагрузки и толщины опоры. Применительно к свайному фундаменту придется лишь учесть уровень промерзания. Шурфы бурятся так, чтобы нижний срез монолитного столба находился ниже этой отметки не менее чем на полметра. Так как в нашей стране застройщики ориентируются на 1,8 – 1,9 м, то ствола в 2,5 м, как правило, для монолитных свай достаточно.

  • Если в процессе работы все операции планируется делать самостоятельно.
  • Даже такие удобные сваи, как винтовые, самому, без 1-2 помощников, установить не получится. А вот обустроить своими руками монолитные опоры несложно.

    Этапы монтажа своими силами

    Многие типы оснований можно возвести самостоятельно. И это при описании технологий строительства позиционируется как существенный плюс. Автор не станет спорить с данными утверждениями, но хочет заметить, что проектирование свайного фундамента все-таки стоит доверить профессионалу. Если учесть, с какими проблемами придется столкнуться собственнику, когда в самостоятельных расчетах будут допущены ошибки (например, при определении схемы расстановки опор и их сечения), то стоимость услуг специалистов не покажется столь высокой. Поэтому далее – лишь общий алгоритм действий по монтажу свай и монолитного ростверка.

    1. Подготовка территории.

    На многое влияет то, предусматривается ли проектом цокольный (подвальный) этаж. От этого зависит уровень возвышения монолитного ростверка, а по сути ленты небольшого сечения.

    Свайный фундамент с монолитным ростверком

    2. Бурение шурфов.

    Оно производится по проектной схеме расстановки свай. Сечение монолитных опор может быть любым – квадрат, круг, прямоугольник. Чтобы снизить объем земляных работ, на этом этапе целесообразно привлечь технику. Аренда спец/машины (в обиходе – ямобура) обойдется недорого. Примерная цена ее функционирования в течение часа – около 1 430 рублей при подготовке стволов под опоры глубиной до 3 м. Эти полторы тысячи позволят существенно сократить время на подготовку к закладке свайного фундамента. И что важно – такая технология гарантировано обеспечит строго вертикальную ориентацию заливных столбов.

    Если предполагается обустройство монолитного заглубленного ростверка, то сначала производится выемка под него грунта. И только после готовности траншеи можно приступать к бурению шурфов.

  • Как и при строительстве любого фундамента, на дне каждого ствола обустраивается «подушка», которая компенсирует воздействие грунта (при его подвижках) на опоры. Загруженную ПГС нужно хорошо уплотнить.
  • При возведении монолитного основания раствор всегда заливается в форму. Монтировать ее из подручного материала при большой длине свай довольно проблематично. Именно поэтому при самостоятельном производстве работ целесообразнее выбрать вариант с круглым сечением столбов. В качестве опалубки для свай фундамента удобнее использовать асбестоцементные трубы. Их легко разрезать и поставить в подготовленные шахты.
  • Способ армирования выбирается в зависимости от диаметра опор. Или собирается вертикальный каркас, или в трубы, после заливки части раствора, вставляются 3-4 прутка.
  • Свайный фундамент с монолитным ростверком

    Свайный фундамент с монолитным ростверком – это единая, жестко связанная конструкция. Чтобы обеспечить надежное скрепление столбов с лентой, 1-2 прутка закладываются так, чтобы их концы возвышались над срезами опор. Они будут выполнять функцию соединительных элементов. Так как при заливке монолитного ростверка в форму также устанавливается каркас, то на нем и производится фиксация арматуры свай.

    4. Загрузка раствора.

    Ничего сложного, но необходимо учесть некоторые моменты. Во-первых, он заливается частями, причем каждый слой обязательно уплотняется. Во-вторых, если монтируется монолитная свая, то сразу. Нельзя ее оставлять незаконченной на следующий день. Учитывая небольшое сечение труб, при подготовке бетонной смеси нужно использовать наполнитель мелких фракций. Такой состав в ограниченном пространстве легче трамбовать.

    5. Монтаж монолитного ростверка.

    Данная работа мало чем отличается от заливки традиционной ленты. Схема простая – опалубка + армокаркас + раствор. Но есть ряд особенностей. Больше всего вопросов вызывает уровень заглубления монолита. На практике учитывается толщина «подушки» (порядка 15 см после уплотнения) и высота ж/б контура (еще 30 см в грунте). Для монолитного ростверка вполне достаточно.

  • Делать более заглубленный ростверк с целью обустроить просторное подвальное помещение не следует, так как это повысит расходы. Целесообразнее приподнять сваи, а стены цокольного этажа выложить из кирпича.
  • При установке армирующего каркаса в форму нужно понимать, что в процессе эксплуатации искусственный камень ростверка может частично крошиться. Поэтому прутки не должны располагаться ближе 50 мм от любого среза монолитного контура.
  • Для усиления бетона использовать композитные изделия нельзя, тем более при возведении фундамента – ни для свай, ни для ростверка. Производители усиленно рекламируют преимущества пластиковой арматуры, но при этом замалчивают тот факт, что ее надежность проверку временем еще не прошла – материал сравнительно новый. Поэтому говорить о 100-летней гарантированной пригодности такого прутка явно рановато.
  • При вязке каркаса не следует применять сварку – только вручную. Резкое повышение температуры в рабочей области изменяет структуру металла, и такое армирование становится менее надежным.
  • Читайте также »   Утепление пола в бане керамзитом

    Точные цифры не назовет ни один специалист. Цена зависит от стольких факторов, что конечная стоимость такого фундамента варьируется в больших пределах. Например, какая марка цемента использовалась, сечение прутка, габариты ростверка, длина монолитных свай?

    Если ориентироваться на расценки специализированных организаций (усредненные данные), то мелкозаглубленная лента обойдется в 2 780 руб/п.м, а каждая монолитная свая – около 1 760 рублей. Если все делать своими силами, то стоимость снизится примерно на ⅓.

    Подготовка территории, установка свай и монтаж ростверка. Расценки специализированных организаций и стоимость возведения фундамента своими силами.

    Свайный фундамент с монолитным ростверком: особенности и применение

    Свайный фундамент с монолитным ростверком

    В самом начале строительных работ многие пытаются определиться с будущей фундаментальной конструкцией, основание – это составная часть постройки, и от нее зависит не только надежность, но и прочность всего сооружения. Большинство застройщиков выбирают свайный фундамент с монолитным ростверком, и это не спроста, он доказал временем свою прочность и долговечность, в сравнении с другими вариантами конструкций целостного основания.

    Характеристика свайного фундамента с монолитным ростверком

    Итак, что такое свайный фундамент? Это тот фундамент, когда вся нагрузка от постройки возлагается на сваи. При формировке фундамента в качестве свай задействуют винтовые или забивные изделия. Довольно-таки часто в частном строительстве идут фундаменты из свай в комбинации с ростверком.

    Для понимания, что такое монолитный ростверк, стоит охарактеризовать его. Это верхняя область свайного фундамента, которая выполняет функцию по дислокации нагрузки от несущих частей постройки. Выполнение ростверка происходит с помощью плит или балок, которые сводятся в единую систему.

    Где применяют свайный фундамент с монолитным ростверком?

    Свайный фундамент с монолитным ростверком

    Обычно применение свайного фундамента с монолитным ростверком осуществляется на проблематичных (глиняных) грунтах. Основа, выполненная из свай, помогает передать внушительную нагрузку на более твердые породы, залегание которых происходит намного глубже поверхностного грунта. Сваи успешно выстраиваются и на обычных, благоприятных грунтах.

    В нынешнем застраивании к свайному фундаменту прибегают нередко, так как у него имеется повышенная несущая особенность. А еще он экономичен, благодаря малому объему земельных работ. Чаще всего такой фундамент встречается при закладывании щитового, деревянного или каркасного сооружения, а также при постройке небольшого строения.

    Из чего изготавливают сваи?

    К сваям можно отнести удлиненные стальные стержни, которые ввинчивают вглубь проблематичного грунта.

    Свайный фундамент состоит из кучки свай, которые консолидируются ростверком. Сваи бывают железобетонные, выполненные из дерева и металлические.

    Использование деревянных свай основывается при средних и малых нагрузках. Материалом для выполнения этого вида свай выступают хвойные породы деревьев, чаще всего — сосна.

    Вбивание деревянных свай осуществляется посредством механического молота, дизеля – молота и вибромолота.

    Железобетонные сваи создаются из бетона. Другое их название – это забивные сваи.

    Свайный фундамент с монолитным ростверком

    На стройплощадках наиболее востребованы цельные пустотелые железобетонные сваи, имеющие сечение квадратного или круглого типа.

    Сваи можно разбить на подвиды: сваи-трения, которые передают главную нагрузку исключительно боковой поверхностью, а также на сваи-стойки, которые проникают вглубь грунта через неустойчивый слой и, доходя до более твердого грунта, упираясь в него, делегируют всю нагрузку.

    Плюсы и минусы применения свайных фундаментов с монолитным ростверком

    Преимущества свайного фундамента с монолитным ростверком:

  • Его уникальность заключается в том, что его можно формировать на различном грунтовом типе, кроме магматического или осадочного грунта.
  • Минимальная трата времени на земельные работы (это самый трудоемкий и сложный интервал в строительстве).
  • Формовку свайного фундамента можно выполнить даже в холодное время года.
  • Фундамент имеет гарантированно хорошую несущую способность.
  • Формирование свайного фундамента обойдется в несколько раз дешевле, если сравнивать его с ленточным фундаментом.
  • Сам монтаж данного фундамента не представляет особого труда и заключается во ввинчивании свай в землю на требуемое глубинное расстояние, которое прописано в строительном проекте. После чего с помощью болгарки производится их подрезание до одинакового уровня.

    Недостатки свайного фундамента с монолитным ростверком:

    1. Невозможность обойтись без специализированной техники и инструментов для укладки свайного фундамента.
    2. Невозможность установки на скалистом грунте и там, где имеется твердая прослойка из камней и известняка.
    3. Закладывая такой фундамент, придется отказаться от застройки утепленного подвального помещения.
    4. Сваи нельзя выстраивать рядом с объектом.
    5. Сложность в выполнении вычислений.
    6. Отсутствие возможности контроля вкрученной сваи на ее повреждение.

    Технология возведения свайного фундамента

    Если при организации столбчатого фундамента возникает потребность в рытье траншеи, выстраивать опалубку, а потом производить засыпку пазухи, то устройство свайного фундамента с монолитным ростверком намного проще и технологичнее.

    Но как сделать свайный фундамент с монолитным ростверком? Наглядно это выглядит так:

    Свайный фундамент с монолитным ростверком

  • Организуется бурение скважин на расчетное глубинное расстояние посредством ручного бура.
  • Происходит выставление опалубки, которая должна быть чуть выше поверхности, примерно на триста миллиметров. Это необходимо для удобства заливки бетонной смеси в пробуренную скважину.
  • Пробуривание скважин

    Высчитывается необходимое количество свай, которые будут задействованы. Их количество можно вычислить, отталкиваясь от веса будущего сооружения и общей нагрузки. Величина внутренних свай будет вычисляться исходя из нагрузки, которую создают стеновые перегородки, пол и кровля.

    Производя вычисления, следует принять во внимание тот факт, что ручной бур имеет максимальный диаметр триста миллиметров. Он продается на любом строительном рынке или в магазине.

    Длина стержня у бура регулируется, что допускает бурить скважины до пяти метров. Расположение режущих лопастей у бура устроено так, чтобы при работе приложенное усилие было незначительным. В промышленности стали изготавливать ручные буры, способные существенно уширять нижнюю область скважины. Кроме этого, при бурении происходит образование опоры для сваи, что в свою очередь помогает, сэкономить на бетоне, так как количество необходимых свай сокращается.

    Свайный фундамент с монолитным ростверком

    Армирование и заливка бетоном

    Следующим шагом после бурения является формирование труб из рубероида. Их диаметр должен равняться диаметру скважины, а длина — быть на триста миллиметров больше ее глубины.

    Верхняя часть у трубы выполняется из трехслойного рубероида, после чего связывается металлической проволокой. Она-то и будет использована в виде опалубки. Далее труба очень осторожно помещается в пробуренную скважину. При обнаружении незначительного количества воды в скважине можно не придавать этому значения, но, если ее больше одной четверти, то перед тем, как заливать бетон, стоит ее выкачать при помощи насоса.

    Для того чтобы улучшить прочность готовых столбов, потребуется подготовить арматурный каркас. Можно обойтись самым недорогим и простым способом: для этого берется три вертикальных металлических прута диаметром около семи миллиметров, которые необходимо скрепить между собой мягкой поволокой.

    После того как каркас будет установлен, в скважину заливается бетонированная смесь. Она заливается слоями, которые уплотняются при помощи вибратора.

    Выполнение ростверка

    Ростверк делается из бетонной или железной балки, задача которой — выполнять соединительные функции вертикальных элементов строительной конструкции.

    Выполнение ростверка происходит следующим образом. Промеж столбов роется траншея, ее глубина должна быть не меньше тридцати сантиметров. Ширина должна быть такой, чтобы в нее поместилась опалубка. Ее наличие обязательно, так как заливка бетона в землю является технологической ошибкой.

    После этого можно насыпать песок в пределах десяти сантиметров и настилать ленту рубероида. Опалубка устанавливается промеж столбов.

    Арматура монтируется на дне скважины, при этом она должна выходить за поверхность примерно на три сантиметра. Для того чтобы арматура не заржавела, она должна быть погружена полностью в бетон.

    После того как бетон был залит, он нуждается в увлажнении. Для этого необходимо в течение семи дней поливать его водой. Данная процедура необходима для того, чтобы бетон смог набрать крепость.

    Далее, когда опалубка будет снята, необходимо убрать и песок, который был насыпан под ростверк. В итоге должно получиться что-то наподобие мостика межу столбами. Этот воздушный промежуток необходим для расширения земли в зимнее время.

    Вы хотите построить частный дом на своём участке и выбираете основание? Данная статья подскажет, как возводится свайный фундамент с монолитным ростверком.

    Где используется монолитный свайно-ростверковый фундамент?

    Не так давно в строительстве, как правило, использовались четыре типа фундамента. К ним относятся ленточный, столбчатый, плитный, свайный. Наибольшее распространение получила кладка основы, которая выполняется ниже области промерзания земли. Такой вид фундамента называется ленточным. Он обеспечивает надежное строение, правда, требует солидных трат. Поэтому в последнее время приобретает популярность свайно-ростверковый фундамент. Зачастую используется его подвид, сооружаемый в несъемной опалубке.

    Cвайно-ростверковый фундамент здания выходит значительно дешевле, чем ленточный, по причине отсутствия необходимости установки щитов, монтажа брусками из дерева, а также удаления застывшего бетона. Такие работы можно выполнять на склонах, шатком грунте, участках, где наблюдаются различные неровности рельефа.

    Допустим, если предполагается соорудить громоздкое строение, у которого будет более одного этажа. Нулевой уровень способен выдержать его.

    Свайный фундамент с монолитным ростверком

    В последнее время приобретает популярность свайно-ростверковый фундамент.

    Что представляет собой ростверк и для чего он необходим?

    Ростверка является плитой или балкой. Их используется несколько, чтобы связать сваи между собой. Подобная конструкция подходит для строительства бань, возводящихся по каркасной технологии. Также такое устройство используется тогда, когда ленточное основание достаточно широкое.

    Существует несколько разновидностей ростверка:

  • монолитный;
  • сборного типа;
  • сборно-монолитный.
  • Виды свай, предусмотренных для создания основы

    По используемому материалу различают бетонные, железобетонные, металлические, а также деревянные сваи. Последний вид применяется достаточно редко. Кроме того, встречаются следующие типы свай:

  • висячие (отдают нагрузку здания на боковые элементы);
  • стойки (отдают массу на материнскую почву).
  • Свайный ростверковый фундамент часто создается с набивными элементами. Их достаточно просто оборудовать в уже готовые скважины сразу на участке, где ведется процесс сооружения. К тому же, применяются инъекционные сваи, заливающиеся в проемы, имеющие ширину до двенадцати сантиметров. Хорошим вариантом является забивной вид строительного материала. Он представляет собой столбы, закрепляющиеся в почве при использовании техники.

    Размещение сваи

    Различается пять вариантов, чтобы расположить их в свайно-ростверковый фундамент:

  • одиночный (каждый элемент имеет свою опору);
  • ленточного типа (равномерное распределение по периметру строения);
  • в форме полосок (выполняется от двух рядов в длинной ростверке);
  • кустами (используется при высокой нагрузке, а также при наличии несущих колонн);
  • в форме поля (расположение в виде рядов либо в шахматном порядке).
  • Свайный фундамент с монолитным ростверком

    Свайный фундамент с монолитным ростверком и бетонной плитой.

    Пошаговое рассмотрение возведения фундамента

    Для данного вида основы используются сваи, имеющие круглое сечение. Для их введения в почву применяется строительный бур. Когда скважины будут готовы, закладывается подушка из песка, которая засыпается слоем в 30 см. В качестве изоляции предусмотрены асбестоцементные трубы, а также изделия, выполненные из рубероида при использовании лески. Самым простым способом создания свайно-ростверкового фундамента является заглубление свай на два метра в почву и расположение их между собой на расстоянии 20 метров.

    На этапе выполнения сваи арматуры связываются между собой таким образом, чтобы верхняя часть была видна. Это нужно для скрепления сваи и ростверка. Когда будет достигнута требуемая прочность, подсыпка убирается. В результате ростверка не будет опираться на землю.

    После того как будет завершено армирование свай и лент, а также их заливка бетоном, получится ленточная основа. Ее официальное название — свайно-монолитное устройство с ростверком. Стоит отметить, что первыми должны заливаться сваи, а потом необходимо бетонировать всю ленту. Потребуется около недели, чтобы смесь достигла требуемой прочности.

    Затем создается опалубка. В нее потребуется засыпать песок или заложить пенополистирол, что просто необходимо для подъема ростверка над землей. После этого понадобится выровнять днище опалубки, ориентируясь на верхнюю часть сваи. Не обязательно использовать заводской бетон, его можно изготовить самостоятельно.

    У свайно-ростверковой основы при строении бани имеются и определенные недостатки. Они состоят в отсутствии цокольного этажа. Кроме того, расчеты для выполнения такого вида конструкции достаточно сложные. Однако для строительства обыкновенной русской бани данный вариант идеально подходит. Руководствуясь предложенной инструкцией, можно возвести надежное здание, которое будет соответствовать всем установленным нормам и обеспечит полную безопасность.

    Не так давно в строительстве, как правило, использовались четыре типа фундамента. К ним относятся ленточный, столбчатый, плитный, свайный. Наибольшее распространение получила кладка основы, которая выполняется ниже области промерзания земли. Такой вид фундамента называется ленточным. Он обеспечивает надежное строение, правда, требует солидных трат. Поэтому в последнее время приобретает популярность монолитный свайно ростверковый фундамент.

    Оставьте ответ

    Ваш электронный адрес не будет опубликован.
