Типовые схемы расположения электропроводки в квартире

Жилые помещения для людей постоянно совершенствуются. В них все больше появляется электрических приборов, улучшающих жизнь. Потребление электроэнергии возрастает, а проложенные при строительстве провода вырабатывают ресурс: металл и изоляция стареют, теряя свойства от перегрузок, нагревов, ультрафиолета и механических воздействий.

Эксплуатируемая со времен СССР алюминиевая проводка давно нуждается в замене. Возросшие требования безопасности отменили систему TN-C, которая не предусматривала заземление корпусов электроприборов, применение системы выравнивания потенциалов, защиту от токов утечки.

Владельцы старых квартир не всегда представляют, как у них в помещениях размещены провода, ведь вариантов их прокладки много.

Виды схем

Основная классификация электропроводки выполняется по виду монтажа:

• открытая;

• закрытая.

Первый способ позволяет визуально наблюдать прохождение трасс. Он более доступен, чаще всего применяется в домах из дерева.

Труднее обнаружить провода, спрятанные в стены, пол или потолок: их не видно. В каждом здании их прокладывали по-разному, но можно выделить принципы, которые учитывают срок строительства, материалы стен, технологии монтажа.

Алюминиевая электропроводка однокомнатной квартиры

Такая схема распространена, применяется давно, хорошо подходит для большего количества помещений, проста для понимания и реализации.

В старых домах на каждом этаже расположен электрический щиток со счетчиком, пакетным переключателем для снятия напряжения при работах с приборами учета и защитными автоматами. Все оборудование секционировано для каждой квартиры по отдельности.

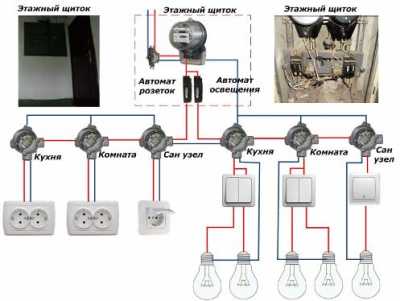

Рис. 1. Вариант старой электропроводки однокомнатной квартиры

На картинке для наглядности показано по две распределительные коробки в каждой комнате, но, скорее всего, цепи розеток и освещения коммутируются через одну.

Никакого контура заземления здесь не предусмотрено. В схеме используются исключительно ноль и фаза, причем нулевой провод никогда и нигде не должен разрываться коммутационными аппаратами. Он подводится напрямую ко всем потребителям через распределительные коробки, а берется от счетчика.

Для соединения проводов использованы, скорее всего, простые скрутки со сваркой или без нее, хотя могут встречаться клеммники под винт. К месту сборки нуля подходит больше всего проводов.

Фаза от счетчика поступает на автоматические выключатели. В нашем примере один питает все розетки, а другой — светильники комнат. Если квартира оборудована электроплитой, то на нее напряжение поступает через отдельный автомат, а провода использованы усиленной мощности: вплоть до 10 мм2.

Возможны вариации схемы:

• вместо автоматов использованы предохранители;

• электрики при монтаже проводов после счетчика перепутали направления фазы с нулем (схема не теряет работоспособности, но более опасна);

• добавлена группа автоматов и потребители запитаны по другой схеме, например, для коридора.

В каждом конкретной схеме следует внимательно разбираться, вполне возможно наличие перемычек, добавочных проводов, даже монтаж без распределительных коробок.

Понять принцип проектирования схемы помогает простой способ:

• включить все приборы освещения и задействовать электроприборы в розетках;

• поочередно отключать потребители автоматами в распределительном щитке и наблюдать за погасшими светильниками и отключившимися приборами в розетках;

• анализировать изменения, записать или запомнить информацию, сделать выводы.

Читайте также: Чем опасна старая электропроводка

Виды скрытой разводки

На практике магистрали прокладывают:

• по потолку или внутри него;

• под полом;

• комбинированно.

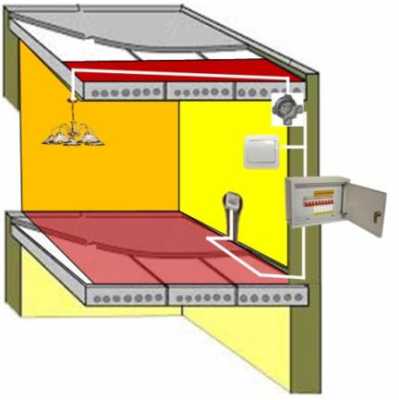

Схема расположения проводов внутри потолка

Она раньше широко использовалась в зданиях из кирпича и бетонных панелей, как основной вариант проводки. В современном строительстве ее тоже часто используют.

Все трассы с проводами из распределительного щитка направляются вертикально поверх стены или внутри ее по штробам либо вмонтированным трубопроводам. Внутренности потолочных плит обычно изготовлены с каналами для проводки, но допускается штробление или навесной монтаж для подвесных и натяжных потолков.

Таким же способом выполняется подвод к светильникам, всем выключателям и электрическим розеткам, расположенных на стенах.

Рис. 2. Вариант схемы прокладки электропроводки внутри потолка

При грамотном подходе к монтажу вся проводка ориентируется в перпендикулярных плоскостях: этим исключаются повреждения изоляции и металла при будущих сверлениях стен для закрепления на них различных предметов. Горизонтальные магистрали от потолка нельзя опускать ниже 15 см по тем же причинам.

Распределительные коробки закрепляются за своими автоматами для подачи напряжения на ближайшую точку. Монтаж в них выполняется по схемам расключения.

Схема расположения проводов под полом

Такой вариант стал использоваться в новостройках при жестком бетонном основании и создании под напольным покрытием прочных магистралей из труб с последующей заливкой растворами. Такие меры надежно предохраняют изоляцию и металл от механических повреждений.

Кабели и провода в стенах для розеток и светильников защищаются трубами или монтажными коробами.

Рис. 3. Вариант схемы прокладки электропроводки под полом

Комбинированные методы размещения проводов

Здесь объединены оба описанных способа, но у подобных схем много отдельных нюансов.

Заводские панельные дома

Они имеют внутренности стеновых и потолочных плит, изготовленных каналами для прокладки электрических цепей. Трассы соединяют всех электропотребителей через распределительные коробки с вводным щитком. В эти магистрали затягиваются провода.

Обратите внимание, что здесь трубы могут располагаться не под прямыми, а острыми углами. Их расположение способны определить только электронные устройства с функциями поиска скрытых проводок.

Рис. 4. Вариант старой электропроводки в квартире

Дома постройки времен Хрущева

У панельных старых зданий использовали довольно простое размещение проводки, значительно сокращающее технологию строительства, но далеко не безопасное.

«Алюминиевая лапша» к розеткам подводится под досками деревянного напольного покрытия, а к светильникам спускается из-под пола верхнего соседа через отверстие в потолочной плите. Это самый опасный монтаж, который обычно не имеет защиты. Здесь часто встречаются скрутки без сварки, а изоляция начинает разрушаться.

Такую проводку надо переделывать полностью, но это сложное и дорогое мероприятие.

Каждая из рассмотренных схем может иметь различные отклонения от проекта даже в соседних квартирах одного дома. Выявить их может специалист проведением электрических замеров. Эта работа часто выполняется под напряжением, что опасно.

Поэтому без твердых знаний правил безопасности и практических навыков работы с электроприборами лучше не беритесь за самостоятельное переоборудование своей квартиры.

Читайте также по этой теме: Схемы электропроводки в квартире и доме
