Как устроены клеммники WAGO

0 26

Эта статья написана в продолжение темы начатой Александром Молоковым “Клеммники Wago в домашней электропроводке”. В европейских странах клеммники WAGO являются наиболее популярным способом соединения проводов. У нас пока еще к ним относятся с очень большим подозрением, хотя все кто профессионально занимается монтажом бытовой электропроводки о них знают. Клеммы, соединители, колодки “Вага”, “ваги” уже прочно вошло в словарь современного электрика.

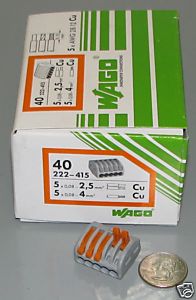

В этой статье давайте разберемся как устроены клеммники WAGO. Разбираться будем на примере наиболее популярной и универсальной серии – WAGO 222. Эти клеммники применяются для присоединения и ответвления медных одно- и многожильных проводников.  Клеммники WAGO 222 могут быть использованы как для подключения осветительной аппаратуры, так и для установки в распределительные коробки.

Как устроены клеммники WAGO

В клеммниках используется специальный плоско-пружинный зажим CAGE CLAMP.

Как устроены клеммники WAGO

На рисунке: 1 – Зажим CAGE CLAMP из СгNi-пружинной стали создает высокое, запрограмированное зажимное усилие, которое автоматически приводится в соответсвие с сечением проводника и не зависит от тщательности обслуживающего персонала. 2 – CAGE CLAMP давит на проводник поверхностно, не повреждая его. 3 – Несущая рейка из электролитной меди с мягкой, луженной поверхностью, с газонепроницаемым обволакиванием контактной поверхности проводника. 4 – Концентрация зажимной силы на контактной поверхности обеспечивает высокое контактное давление.

Читайте также »   Реле давления РМ-5

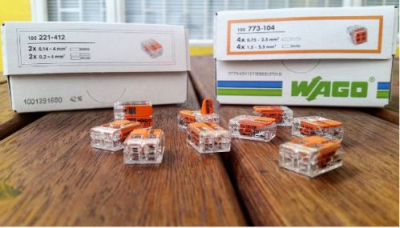

Матриалы, используемые для изготовления клеммников ВАГО

Как устроены клеммники WAGO

Фирма ВАГО использует в качестве изоляционного материала для токоведущих частей преимущественно полиамид (ПА). Полиамид 6.6 представляет собой коррозионнонейтральный, тяжело воспламеняемый материал, с самопогасающими свойствами. Верхний предел кратковременной температурной нагрузки составляет 170 °С для типа 1 и 200 °С для типа 2, нижний предел температур функциональной способности составляет минус 35 °С.

Для изготовления токонесущих элементов в клеммниках ВАГО с зажимом CAGE CLAMP используется пружинно-твердая электролитная медь. Оловянно-свинцовое покрытие, состоящее из 60% олова и 40% свинца и являющееся стандартным покрытием токонесущих элементов в продуктах ВАГО, гарантирует долговременную коррозионную защиту.

Под действием высокого удельного поверхностного давления в точке контакта в зажиме CAGE CLAMP выпуклая поверхность проводника укладывается в мягкий оловянно-свинцовый слой в точно определенной контактной зоне. В следствии этого обеспечивается надежная защита места контакта от коррозионного воздействия.

Как устроены клеммники WAGO

В качестве материала для зажимной пружины в клеммниках ВАГО используются высококачественные, тщательно проверенные аустенитные хромникелиевые стали с высоким пределом прочности на растяжение. Эксплуатация этих материалов в течение многих десятилетий не выявила ни одного случая возникновения контактной коррозии между хром-никелиевой пружинной сталью и другими контактными материалами, применяемыми на ВАГО, в том числе и с подсоединяемыми медными проводниками.

Читайте также »   Логические микросхемы. Часть 9. JK триггер

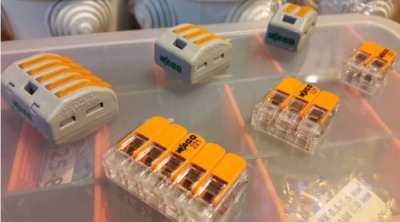

Строительные клеммники WAGO 222 позволяют надежно соединив одно и многожильные медные или одножильные алюминиевые проводники в любой комбинации без использования инструмента:

В чем преимущество клеммников WAGO перед другими способами соединения жил проводов и кабелей?

  • Простота использования.

  • Сокращается время на электромонтаж (особенно это важно при больших объемах работы)

  • Каждый проводник имеет отдельное клеммное место.

  • Качество подключения не зависит от аккуратности электромонажника.

  • При соединении проводов с помощью клеммников WAGO проводники не повреждаются.

  • Надёжная защита от случайного прикосновения токоведущим частям соединения.

  • Гарантированная надёжность контактов, исключающая короткое замыкание и разогрев в точке соединения.

  • Безопасность и порядок в распределительной коробке.

При подготовки статьи были использованы каталоги фирмы WAGO.

Андрей Повный
