Принципиальные и монтажные схемы освещения в квартире и доме

По новым действующим правилам все светильники необходимо подключать тремя электрическими проводами. В случаях, когда в квартире проводится ремонт, а электропроводка выполнена по двухпроводной схеме, следует провести модернизацию и переход на трехпроводную систему электроснабжения с РЕ проводником. Но если на этажном щите не подготовлено место для его подключения, то концы защитного нуля с желто-зеленой маркировкой изоляции оставляют в готовности к подсоединению, но не коммутируют.

Схема подключения светильника через одноклавишный выключатель

Подсоединение контакта выключателя выполняется от фазы L. Второй конец жилы кабеля выводится через дополнительную клемму ДК в распределительной коробке на патрон к лампе освещения. Подключение патрона надо выполнять так, чтобы при замене перегоревшей лампочки при включенном выключателе (это не рекомендуется делать, но довольно часто люди идут на нарушение) человек не попал под потенциал фазы.

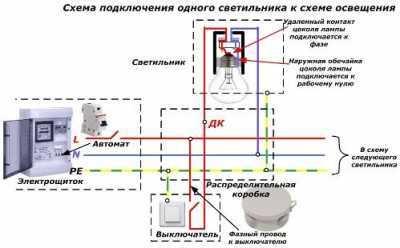

На рисунке показано, что наружная обечайка цоколя лампы подключается к рабочему нулю N, а удаленный контакт — к фазе L.

При монтаже электропроводки схем освещения следует соблюдать правила использования цветовой разметки изоляции для каждой магистрали. Она в дальнейшем значительно облегчит поиск неисправностей и выполнение доработок. Каждый проводник L, N и РЕ на всем протяжении квартиры должен быть одного цвета. Принято использовать проводники с желто-зеленой изоляцией для защитного нуля, голубой — для рабочего N, а оставшуюся, например, красную или белую — для фазы L.

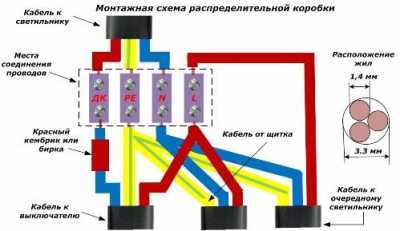

Такая принципиальная схема довольно проста, но в распределительной коробке РК могут возникнуть сложности с подключением проводов к клеммам. Дело в том, что внутри РК собираются провода из четырех кабелей от квартирного щитка, выключателя, светильника и магистрали к следующему светильнику.

Провод, идущий от выключателя к осветительному прибору, относится к фазному. Но в этом кабеле для фазы уже использован красный провод. Поэтому придется задействовать тот, который имеет синий цвет, но его нельзя путать с рабочим нулем. Для этого на изоляцию надевают кембрик красного цвета или бирку с надписью. Этот проводник подключают на дополнительную клемму ДК, которая при включенном выключателе находится под потенциалом фазы.

Такая схема широко распространена, ее рекомендуется постоянно повторять для каждого светильника без изменений. Это облегчит возможную работу по поиску возникающих неисправностей в электрической цепи и выполнение дополнительных подключений.

При таком способе в одно отверстие у клеммы можно подключить три провода, но следует учесть несколько особенностей их соединения. Если сечение проводника для освещения стандартное в 1,5мм2, то его диаметр составляет 1,4 мм. Для трех таких жил нужен внутренний диаметр отверстия не меньше, чем 3,3 мм, но лучше 4. Все три жилы надо пропустить под оба крепежных винта и плотно обжать для создания надежного электрического контакта.

Если до вставки в отверстие выполнить плотную скрутку жил, то поверхность их соприкосновения увеличится, обеспечив меньшее переходное сопротивление в месте контакта. Этим исключается лишний нагрев проводов от больших нагрузок. Если есть возможность сварить провода после скрутки, то от нее отказываться не стоит.

Такой способ соединения самый надежный. В этом случае колодка используется только для фиксации проводов внутри распределительной коробки и можно заворачивать только один крепежный винт, но все жилы вставляются с одной стороны.

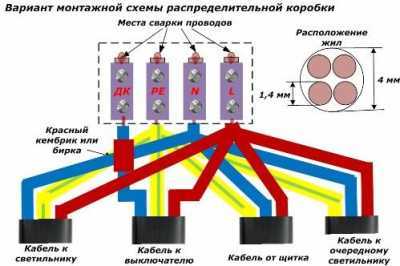

Используя сварку, можно увеличить число коммутируемых жил 1,5мм2 до четырех в отверстии с диаметром 4 мм. Если клеммная колодка жестко закреплена внутри распределительной коробки, то соединительные концы можно просовывать через внутреннее отверстие трубки так, чтобы наружу немного выступали сваренные концы жил в виде наплавленных шариков. Их допускается не изолировать. Этот случай показан на рисунке ниже.

Но лучше всего для надежности их спрятать и закрыть слоем изоляции.

Схема подключения светильников через двухклавишный выключатель

В люстрах с несколькими лампочками обычно разделяют светильники на две группы. Это позволяет создавать различную освещенность комнаты, используя свет от одной или другой части схемы либо обеих вместе. На каждую группу лампочек работает своя клавиша двухпозиционного выключателя.

В этой схеме понадобится четырехжильная проводка от распределительной коробки к выключателю и люстре. На схеме показано, что для коммутации проводов в РК придется использовать две дополнительные клеммы ДК1 и ДК2, через которые отходящая фаза от выключателя подается на удаленные контакты лампочек.

Здесь тоже фаза L подводится к выключателю так, чтобы задействовать оба его контакта, а ноль от своего провода соединяется напрямую со всеми патронами светильников и выводится на цоколь лампочки.

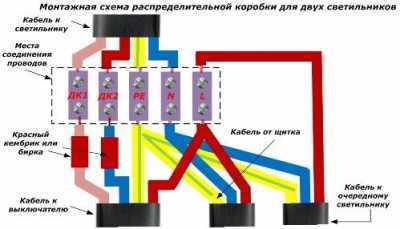

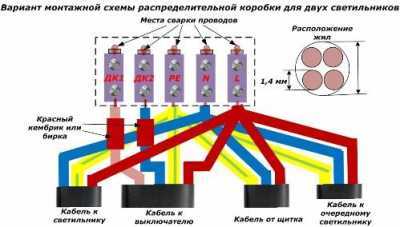

Схема для монтажа клемм в распределительной коробке похожа на рассмотренную ранее, но в ней добавлена еще одна клемма — теперь их стало пять.

К одному отверстию колодки подходит максимальное количество жил — три. Это разрешает применять колодки с внутренним диаметром 3,3 мм.

Если использовать для соединения жил сварку, то число жил, вставляемых в одну клемму, увеличится до четырех. Для них потребуется внутренний диаметр отверстия от 4 мм.

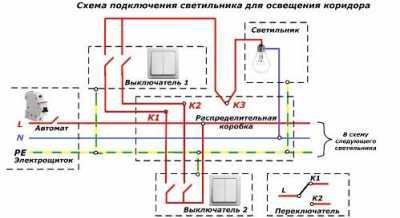

Схема подключения светильника для освещения коридора

Здесь рассматривается вариант управления источником света с помощью двух выключателей, расположенных на значительном удалении друг от друга. В этой схеме можно использовать обыкновенные двухклавишные или специальные «проходные» выключатели либо переключатели с групповыми контактами.

Лампочка загорается или тухнет при определенном сочетании клавиш у обоих выключателей. Строгой фиксации их положения нет. Зато освещением можно управлять с любого конца коридора.

От распределительной коробки с клемм К1 и К2 к каждому выключателю идет четырехжильный кабель. Фаза на светильник подается через клемму К3 от РК после коммутаций выключателями.

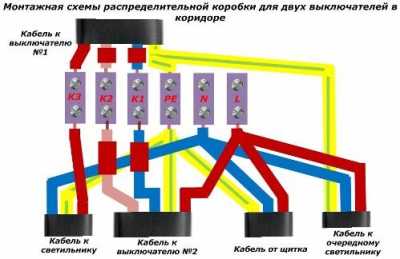

Монтажная схема распределительной коробки состоит из шести клемм.

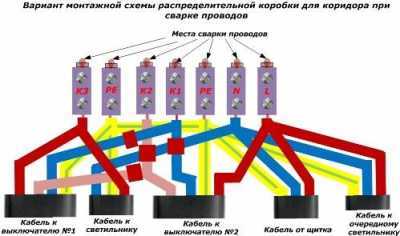

Здесь допускается применять клеммы с внутренним диаметром от 3,3 мм потому, что максимальное число соединяемых жил не превышает трех. Но если использовать сварку проводников, то монтаж придется вести с одной стороны и число клемм увеличится до семи. Причем в отдельных местах провода придется сваривать по четыре и использовать для них клеммы с внутренним диаметром от 4 мм.

Для коммутаций РЕ проводника потребуется использовать две клеммы.

Увеличенное количество клемм может потребовать бо́льшие габариты распределительной коробки.

Схема подключения светильника для освещения коридора с управлением от импульсного реле

Конструкция реле позволяет делать переключения света посредством импульсной подачи фазного потенциала на клемму S, расположенную на его корпусе. После первого импульса, приходящего от нажатия любой кнопки, реле подключит фазу L на клемму С, соединенную через клемму К3 с удаленным контактом лампы светильника. При втором импульсе реле снимает напряжение со своей выходной клеммы и лампочка гаснет.

Кнопки необходимо применять с самовозвратом от пружин. Располагать их можно в местах на большом удалении. Довольно удобно включать свет при входе в спальню из коридора, а выключать кнопкой у прикроватной тумбочки около изголовья.

Импульсные реле могут быть выполнены с разным корпусом, который предназначен для крепления на Din рейку внутри квартирного щитка или установку в распределительной коробке.

Обе кнопки управления светом подключаются параллельно. Это облегчает монтаж и подготовку магистралей под кабель, который должен иметь три жилы: две для работы и одну для защиты РЕ проводником.

При размещении реле внутри ответвительной коробки необходимо проанализировать габариты всех устройств и предусмотреть удобный доступ к ним для работы.

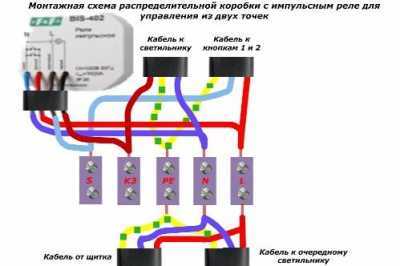

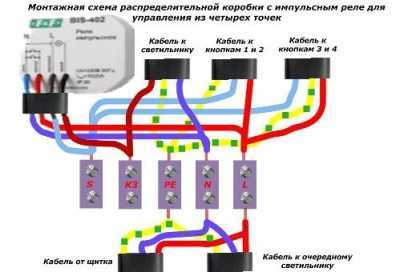

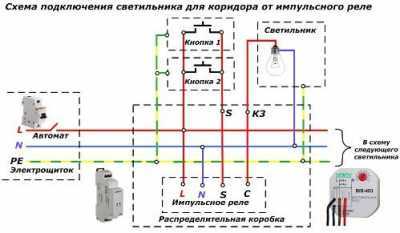

Монтажная схема проводки для такого освещения показана на рисунке. При ее использовании можно уменьшить площадь поперечного сечения проводов, соединяющих между собой клеммы кнопок, до 0,35 мм2. Они надежно выдержат нагрузку, возникающую при подаче потенциала фазы на клемму S импульсного реле.

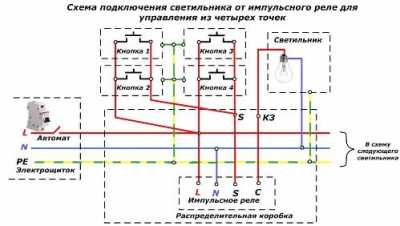

Иногда может возникнуть необходимость управления светом из нескольких мест, например, освещением входа в дом с улицы и из комнат. Для этого достаточно подключить параллельно несколько кнопок так, как показано на картинке ниже.

Монтажная схема для этого случай будет иметь следующий вид.

Таким способом удобно управлять освещением с мест, находящихся на большом удалении от источника света и расположенных в различных помещениях.
