Ростверк что это такое?

На этапе подготовки к обустройству фундамента часто приходиться слышать слово ростверк. Что это такое? Именно на этот вопрос и призван дать ответы наш материал. Итак, приступим.

Ростверк является верхней частью (связующим поясом) в свайном или столбчатом фундаменте.

Эго функция – это распределение нагрузки, которую создают несущие элементы постройки. Выполнение ростверка производиться балками или плитами, которые объединяют все столбы (сваи) и выступают в качестве опоры под возводимые элементы строения.

Ростверки что это такое

Также, под словом ростверк понимают настил одиночного либо двойного типа, материалом которого служат брёвна или брусья, уложенные поверх щебёнчатой, песчаной или гравийной подушки, и являющие собой фундамент под лёгкие постройки.

Ростверк может быть следующих видов

Высокий ростверк

Относится к данному типу в том случае, если его расположение существенно выше, чем уровень почвы или поверхности воды (к примеру, на причалах и пирсах в портах).

Ростверки что это такое

Повышенный ростверк

Относится к данному типу, если происходит совпадение его подошвы и отметки планировки почвы.

Ростверки что это такое

Низкий ростверк

Относится к данному типу, в том случае, если наблюдается его углубление в почву (к примеру, в фундаменте под жилые и промышленные здания).

Ростверки что это такое

На сегодняшний день, ростверки выполняются чаще всего из бетона и железобетона (сборного или монолитного), бывает, что в качестве материала для них пользуются деревом и металлом.

Само слово «ростверк» начали использовать, поскольку ранее применяли конструкцию, являющую собой решётку из деревянного бруса, поверх которой производилась уклада дощатого настила.

Ростверки что это такое

ПО отношению к зданиям большой этажности (небоскребам) ростверк является решетчатой пространственной конструкцией, расположенной в верхней части строения и/или на территории нескольких промежуточных этажей. Здесь ростверк служит для того, чтобы повысить пространственную жесткость строения и более равномерно распределить нагрузки по вертикальным несущим конструкциям (колоннам, стенам и т. п.).

Ростверки что это такое

Ростверк также используют как опору, или чтобы подвесить к нему этажную конструкцию в зданиях, имеющих ствольную конструктивную систему (имеющих ядра жесткости). Для этого случая ростверк выступает в роли консольной конструкции. Ростверк такого типа, также называется аутригер-ростверк.

На этапе подготовки к обустройству фундамента часто приходиться слышать слово ростверк. Что это такое? Именно на этот вопрос и призван дать ответы наш материал.

Что такое ростверк

Ростверк (от нем. «рост» – решётка и «верк» – здание) – конструкция осуществляющая равномерную нагрузку здания на сваи или фундамент.

Ростверк – история и современность.

Первые ростверки представляли собой брусчатые решётки, на которые укладывался настил. Современные ростверки могут быть выполнены из дерева или бетона. Деревянные укладываются на подушку из щебня или гравия и применяются для постройки лёгких зданий. Бетонные же способны выдерживать большие нагрузки и широко применяются а гражданском и промышленном строительстве.

Ростверки что это такое

Классификация ростверков по уровню относительно нулевой отметки.

Различают три типа ростверков в зависимости от их расположения относительно нулевой отметки.

  • Высокий, повышенный или надземный ростверк. Расположен значительно выше нулевой отметки почвы или воды и обустраивается в портовых сооружениях, при строительстве зданий на воде или в заболоченной местности. Он приподнят над землёй и как бы висит в воздухе, позволяя избежать повреждения здания в случае наводнения.
  • Повышенный или наземный ростверк. Обустраивается таким образом, что его верх находится на нулевой отметке. Иногда для его создания с земли снимается верхний слой и укладывается специальный грунт, который имеет устойчивость к вспучиванию.
  • Низкий ищи подземный ростверк. Применяется при строительстве большинства промышленных сооружений и зданий. Характеризуется некоторой заглубленностью ниже нулевой отметки планировки. Под него роется небольшой котлован, на дно которого засыпается грунт, несущественно расширяющийся при замерзании.
  • Ростверки что это такое

    Типы ростверков в зависимости от используемых свай.

    Ростверки могут размешаться на готовых сваях или на сваях, формируемых по ходу строительства, существует также вариант размещения ростверков на буронабивных сваях.

  • Ростверки на готовых сваях связывают между собой специально подготовленные деревянные столбы, трубы, или железобетонные столбы.
  • Ростверки на буронабивные сваях формируются при помощи армирования и заливки бетоном во время строительства. Для создания свай используются металлические или полимерные трубы, внутрь которых устанавливается металлическая арматура, песок и щебень для подсыпки на дно, а также полимерная плёнка, предохраняющая основание сваи от воздействия грунтовых вод. Материалом для их заливки является бетон высокой прочности. После его затвердения сваи связываются между собой ростверками, которые заливаются в опалубку и при необходимости армируются.
  • Ростверки что это такое

    Какие бывают ростверки по способу обустройства?

    Существуют различные варианты создания ростверка. Это может быть бетонная лента, созданная методом литья в опалубку с армированием или без него, а может быть цельная железобетонная плита, соединяющая между собой столбы или сваи.

    Ростверк для легких сооружений может представлять собой деревянные брусья, связывающие собой сваи и являющиеся опорами для будущих стен дома.

    Ростверки что это такое

    Что такое ростверк Ростверк (от нем. «рост» – решётка и «верк» – здание) – конструкция осуществляющая равномерную нагрузку здания на сваи или фундамент.

    Что такое ростверк

    Ростверки что это такое

    Что такое ростверк

    Фундамент является основой вашего строения. Классическим решением является создание ленточного фундамента, глубина залегания которого совпадает или превышает глубину промерзания грунта на вашем участке. Однако во многих случаях, особенно при большой глубине промерзания грунта строительство ленточного фундамента является экономически нецелесообразным. В этом случае можно построить фундаментные столбы-опоры, уходящие вглубь земли, которые располагаются под углами строения и под местами примыкания стен. Но такие столбы, не связанные между собой не будут иметь той прочности, которую имеет цельная фундаментная бетонная лента.

    Выход есть. Между столбами-опорами строится ростверк – верхняя горизонтальная соединяющая силовая линия. Он объединяет отдельные столбы-опоры в единую систему, жесткость которой возрастает в разы.

    Ростверк может представлять собой бетонную ленту, опоясывающую столбы фундамента по периметру (и иногда включающую в себя и горизонтальный элемент под внутренними стенами), или сплошную бетонную плиту, которая также может соединять несколько столбов-опор.

    Виды ростверков

    Классифицировать ростверки можно по их размещению над уровнем грунта. Условно можно выделить три основных типа этих конструкций:

  • Надземный ростверк (или возвышенный)
  • Наземный ростверк (или повышенный)
  • Подземный ростверк (или заглубленный)
  • Надземный ростверк

    Между надземным ростверком и поверхностью грунта имеется промежуток, таким образом он висит в воздухе, опираясь на столбы фундамента. Такая конструкция позволяет избежать повреждения здания при большой вероятности затопления. Также такой тип фундамента строится на грунте с большой степенью пучения, так, чтобы увеличивающаяся в объемах почва не задевала нижнего края фундаментного ростверка. Такой тип горизонтального силового соединения требует повышенной теплоизоляции перекрытия пола, ведь под ним в буквальном смысле «гуляет ветер». Однако, такой тип фундаментного основания является единственно возможным, например, при строительстве зданий и сооружений в условиях грунтов с вечной мерзлотой.

    Ростверки что это такое

    Схема надземного ростверка

    Наземный ростверк

    Наземные или повышенные ростверки располагаются вровень с уровнем грунта. Между их нижней поверхностью и уровнем грунта не существует никакого промежутка – нижний край горизонтальной силовой линии лежит непосредственно на земле, или даже может быть несколько заглублен в грунт. В ряде случаев, перед размещением наземного ростверка с поверхности земли снимают верхний слой почвы и под нижнюю поверхность ростверка размещается подушка из грунта, который не подвержен пучению.

    Подземный ростверк

    Подземный или заглубленный ростверк заглубляется в грунт вашего участка. Также, как и в наземном ростверке при их строительстве под нижний уровень конструкции ростверка должна быть размещена подушка из грунта с низкой степенью расширения при замерзании.

    Классификация ростверков по материалу изготовления

    Ростверки что это такое

    Схема подземного,наземный и надземного ростверка

    Также ростверки можно поделить на типы в зависимости от материала их изготовления. Ростверк может размещаться как на заранее изготовленных сваях, так и на сваях, которые формируются в процессе строительства или на буронабивных сваях.

    Заранее изготовленные сваи могут делаться из специальным образом пропитанного дерева, металлических труб или из железобетона.

    Буронабивные сваи формируются непосредственно на участке в процессе строительства. Это является, пожалуй, наиболее простым и дешевым способом формирования свайного фундамента.

    Монтаж фундамента из буронабивных свай с ростверком своими руками

    Понятие «буронабивные» образовано из двух последовательных действий, в ходе которых формируется заглубленная в землю железобетонная свая.

    1. Сначала по месту разметки фундамента пробуриваются скважины. Их глубина и диаметр определяются исходя их проекта. Обычно диаметр такой скважины составляет не менее 30 сантиметров. На дно скважины размещается последовательно песчаная и гравийная подушка. Затем, в случае хорошей впитываемости грунта на дно скважины можно разместить плотную полиэтиленовую пленку.
    2. Внутрь скважины опускается труба. Они может быть изготовлена практически из любого материала. В индивидуальном строительстве используются как асбестоцементные, так и металлические или полимерные трубы. В крайнем случае в качестве опалубки можно использовать свернутый в трубку лист рубероида.

    Ростверки что это такое

    Монтаж фундамента из буронабивных свай с ростверком

    Ростверки что это такое

    Размещаем силовой каркас

    Узнайте подробнее, Что такое ростверк подробная информация и Видео!

    Ростверк что это такое, и какие виды его бывают

    Конструкция любого свайного фундамента состоит из двух функционально значимых элементов – это сами сваи, предназначенные для восприятия и передачи нагрузки на несущий слой, и ростверк. Что это? В чем состоит назначение и особенность ростверка? Каким он бывает? Об этом подробнее.

    Ростверки что это такое

    Понятие «ростверк» и его виды

    Понятие «ростверк» и его виды

    Ростверк – горизонтально расположенная часть свайного фундамента, воспринимающая и передающая нагрузку от стен здания (сооружения) на сваи. Кроме этого функциональное назначение ростверка состоит в равномерном распределении всех усилий посредством объединения отдельных свай в единую конструкцию. Именно поэтому важный момент при его устройстве – обеспечение особой жесткости узлов соединения. В зависимости от типа фундамента, особенностей геологического строения грунтов ростверк может отличаться:

  • по месту расположения, то есть лежать на грунте, быть заглубленным или вообще не касаться земли;
  • по виду материала; это может быть железобетон, бетон, металлические или деревянные конструкции,
  • по исполнению: монолитный, сборно-монолитный, сборный.
  • Виды ростверка по месту расположения

    В зависимости от положения ленты относительно земляного полотна выделяют следующие виды ростверка:

  • Высокий, его еще называют висячим;
  • повышенный (незаглубленный);
  • заглубленный.
  • Ростверки что это такое

    Свайный фундамент, ростверк

    Свайный фундамент, ростверк которого устраивается над уровнем грунта, а его нижняя плоскость возвышается на 10 и более сантиметров относительно планировочной отместки земли, называют высоким. Такое решение относится к наиболее рациональным с точки зрения стабильности работы и целостности конструкции при возникновении деформаций замерзшего или пучинистого грунта. Отсутствие требуемого зазора может стать причиной серьезного повреждения ростверка, узлов соединения вплоть до вырывания свай. Результат такого решения – наличие проветриваемого пространства под полом, а это снижение влажности в помещении, летняя прохлада в доме.

    Читайте также »   Баня на даче своими руками

    Недостаток такого фундамента состоит в отсутствии герметизации пространства между грунтом и нижней плоскостью перекрытия. Свободный доступ морозного воздуха и фактическое отсутствие неподвижной воздушной прослойки увеличивают теплопотери дома. Поэтому в условиях холодного климата пол дополнительно утепляют. Другой вариант – устройство опускающихся в зимний период щитов. Еще один негативный момент – это отсутствие полноценного подвала.

    Повышенный ростверк наиболее распространен и предусматривает расположение его подошвы на уровне грунта. Основанием ленты служит песчаная или гравийная подушка толщиной 10-15 см, для устройства которой изымается нужный слой почвы и заменяется гравием. Таким образом получают противопучинистую подушку, предотвращающую морозное пучение грунта. Кроме того, гравийная прослойка снижает влажность находящегося под зданием грунта, способствует свободному уходу воды. Преимущество такого варианта ростверка состоит в отсутствии продуваемой полости между перекрытием и грунтом.

    Ростверки что это такое

    Как осуществляется устройство заглубленного ростверка?

    Как осуществляется устройство заглубленного ростверка? Что это? Основное отличие такого варианта состоит в расположении ленты ниже уровня земли. Для этого по линии устроенных свай выкапывается неглубокая траншея, на дне которой устраивается щебеночный слой аналогично выше рассмотренному типу ростверка. Далее в траншею устанавливается опалубка-желоб, производится армирование образованного пространства и его бетонирование. Жесткая связь между сваями и телом ростверка обеспечивается посредством оголовков свай, замоноличенных в ростверке.

    Ростверки что это такое

    Ростверк

    Виды ростверков по типу материала

    В зависимости от конструктивных особенностей здания, величии действующих нагрузок ростверки могут быть:

  • железобетонными;
  • металлическими;
  • деревянными;
  • бетонными.
  • Ростверки что это такое

    Ростверк выполненный из железобетона

    Ростверк, выполненный из железобетона, отличается высокой несущей способностью, стабильностью работы, надежностью, жесткостью, долговечностью. Именно благодаря таким качествам получил наибольшее распространение. В состав железобетонного ростверка входит арматура, улучшающая прочностные характеристики ленты, и бетон, который при наборе 100% прочности отлично работает на сжимающие нагрузки. Армирование может осуществляться как отдельными стержнями, соединенными в плоский каркас, так и заранее заготовленными пространственными каркасами. Обязательное условие при формировании тела ростверка – обеспечение для арматуры достаточного защитного слоя.

    Металлический ростверк выполняется из профильного проката: двутавра или швеллера. Характеризуется высокой прочностью и жесткостью конструкции. Широко применяется при устройстве свайно-винтового фундамента и строительстве одноэтажных зданий. Швеллер укладывается на оголовки металлических свай и крепится посредством сварки. Основной минус такого типа ростверка состоит в его невысокой коррозионной стойкости, что вызывает необходимость проведения ряда защитных мероприятий.

    Ростверки что это такое

    Металлический ростверк

    Деревянный ростверк – прерогатива домов из деревянных конструкций. Укладка деревянного бруса на сваю осуществляется через специальную гидроизолирующую прокладку. Для этой цели используют рубероид или толь. Кроме того, во избежание преждевременного гниения древесины сам ростверк обрабатывается специальными пропитками – биозащитными составами. Крепление бруса к свае выполняют болтами или кронштейнами.

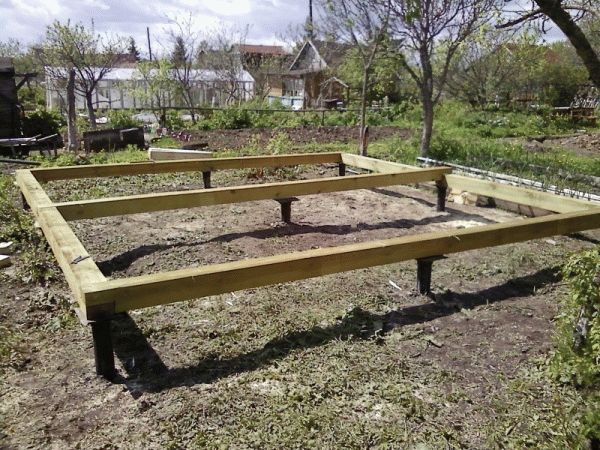

    Ростверки что это такое

    Деревянный ростверк

    Устройство ростверков из бетона идентично железобетону, с той лишь разницей, что в его конструкции отсутствует какое-либо армирование. Всю нагрузку воспринимает и равномерно распределяет бетон. Оголовки свай на 10 см должны заходить в бетон ростверка. Область применения таких конструкций ограничена одноэтажными зданиями.

    Виды ростверка по конструктивному исполнению

    В зависимости от конструктивных особенностей ростверк бывает:

    Примером сборного ростверка служит конструкция, выполненная из стальных балок, соединенных, как правило, на сварке. Его основной недостаток состоит в трудоемкости монтажа тяжелых металлических балок, в невысокой прочности и жесткости сварных соединений. Такие ростверки просто укладываются на оголовки свай, закрепляются и не требуют последующего замоноличивания. Это отличный вариант для некапитальных построек, рассчитанных на эксплуатацию 10-20 лет.

    Ростверки что это такое

    Примером сборного ростверка

    Монолитный ростверк представляет собой цельную конструкцию, заливаемую непосредственно на строительной площадке. Представители этой категории – бетонная и железобетонная лента или плита. Ленточный ростверк получил наибольшее распространение, в то же время плитный незаменим при неблагоприятных геологических условиях грунтов. Его выполнение отличается высокой трудоемкостью, густым армированием и высокой стоимостью.

    Ростверки что это такое

    сборно-монолитный ростверк

    Существует и промежуточный вариант – сборно-монолитный ростверк. Состоит из сборных элементов заводского изготовления, собираемых наподобие своеобразного «конструктора» посредством замков и шпоночных соединений. По окончании сборки все соединения замоноличиваются, образуя, таким образом, единую ленту. Нашли свое применение в промышленном строительстве и возведении многоэтажных зданий. Такой ростверк дорого стоит, требует тяжелой техники и высокой точности при монтаже.

    Как осуществляется устройство заглубленного ростверка? Что это? Основное отличие такого варианта состоит в расположении ленты ниже уровня земли.

    Ростверк: что это такое, его виды и назначение

    Прежде чем возводить дом и, решая какой фундамент создавать – столбчатый или свайный, начинающие строители сталкиваются с таким понятием, как ростверк. Ниже мы рассмотрим, что это такое ростверк и его необходимость при устройстве оснований здания.

    Ростверки что это такое

    Общий вид монолитной конструкции

    Ростверк – что это такое?

    Ростверком называется горизонтально расположенный элемент свайного фундамента сооружения (своеобразный пояс или подушка), который принимает на себя всю нагрузку здания и, равномерно распределяя, передает ее на опорные колоны. Это достигается путем обвязки свай в целостную конструкцию. Поскольку ростверк на свайный фундамент повышает прочность здания, то необходимо обеспечить достаточную жесткость всем узлам соединения.

    Преимущество подобного основания для здания заключается в его долговечности, прочности и возможности устройства на песчанистых и глинистых почвах, а также на плывунах. К тому же из-за незначительного объема подготовительных работ и используемого бетонного раствора подобная конструкция основания дома считается менее затратным вариантом по сравнению с другими видами фундаментов.

    Чтобы лучше понять, что такое ростверк, нужно знать его классификацию по следующим типам:

  • по месту обустройства;
  • по используемым стройматериалам;
  • по конструктивному решению.
  • По месту расположения:

  • Мелкозаглубленный. Это оптимальный тип конструкции для получения надежной устойчивости. Поскольку подошва пояса устроена непосредственно на земле, то вся будущая нагрузка от конструкции будет распределяться не только между сваями, но и на весь фундамент.
  • Ростверки что это такое

  • Заглубленный. В данном случае часть конструкции с шириной подошвы от 50 см входит в грунт. Такие типы фундаментов используют для строительства, на неустойчивых грунтах, зданий в несколько этажей.

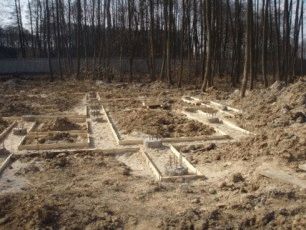

  • Ростверки что это такое

    Вид заглубленного ростверка в разрезе

  • Висящий. Расстояние между землей и сооружением составляет 100 мм. и более. В этом случае ростверк создается дерева или стали, чтобы исключить контакт здания с влагой грунта. Чтобы конструкция не проседала под весом сооружения, используются сваи или столбы внушительных размеров.
  • Ростверки что это такое

    По конструктивному решению:

  • Монолитный ростверк – это целостная конструкция железобетона, создаваемая на месте устройства фундамента. Наиболее распространен ленточный тип, однако плитный ростверк незаменим при строительстве сооружения на неустойчивых почвах. Его устройство связано со значительными трудозатратами, частым армированием и большой себестоимостью.
  • Ростверки что это такое

    Так выглядит цельнолитой железобетонный пояс

  • Сборная металлическая конструкция, элементы которой фиксируются при помощи сварки. Недостатком является трудоемкость монтажа и недостаточная жесткость и прочность соединений. Сборный ростверк устанавливается на верхушки свай, и приваривается к ним без последующей заливки бетоном. Свайные фундаменты с ростверком сборным хорошо подходят для некапитальных строений, срок эксплуатации которых составляет порядка 10-20 лет.
  • Ростверки что это такое

    Сборная конструкция из металла

  • Сборно-монолитный пояс является комбинированным вариантом и включает в себя элементы промышленного производства, скрепляемые между собой при помощи шпоночных и замковых соединений. После того как конструкция собрана, все соединения заливаются бетоном образую прочную единую ленту. Подобные ростверки используются при возведении многоэтажных жилых и офисных зданий, а также заводских и фабричных корпусов. Устройство сборно-монолитного пояса требует больших материальных затрат, задействования спецтехники и большой точности во время монтажа.
  • Ростверки что это такое

    Разбираясь с тем, что это такое ростверковый фундамент стоит также рассмотреть материалы, используемые в конструкции.

    Внимание! Можно отказаться от устройства ростверка, только в индивидуальном строительстве. В случае возведения зданий с двумя этажами и более он необходим для обеспечения достаточной жесткости.

    Используемые материалы

    Особенности конструкции зданий и величины получаемых нагрузок диктуют применение материалов для создания ростверков:

  • железобетон;
  • дерево;
  • металл.
  • Свайные фундаменты с монолитными ростверками

    Железобетонный пояс обладает высокой стабильностью, жесткостью, надежностью, долговечностью и может выдерживать высокие нагрузки. Эти качества стали причиной широкого применения свайного ростверка с монолитным перекрытием. Конструкция состоит железной арматуры, повышающей прочностные характеристики фундамента, и бетона. Укрепление монолитного ростверка на сваях может быть выполнено отельными прутьями, скрепленными в плоский каркас или объемными остовами.

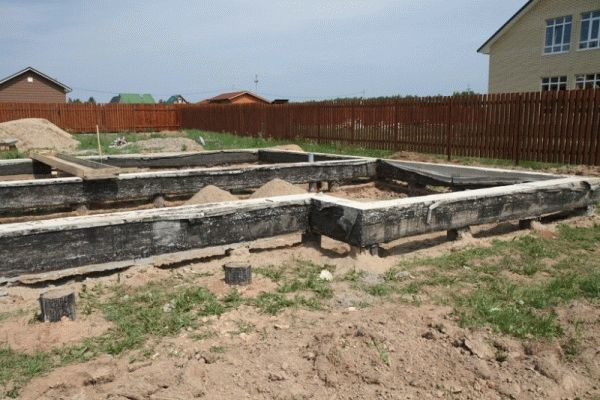

    Ростверки что это такое

    Железобетонный ростверк висящего типа

    Бетонные ростверки по устройству сходны с железобетонными поясами, единственным различием является отсутствие арматуры в конструкции первых. Вся нагрузка ложится и распределяется бетоном. Оголовки фундаментных свай должны быть на 100 мм. утоплены в бетоне ростверка. Такие пояса применяются только в возведении одноэтажных строений.

    Важно! Определяет смету и нормы на устройство монолитного ростверка – ГЭСН.

    Конструкции из пиломатериала

    Деревянная конструкция преимущественно используется при возведении домов из пиломатериала. Укладка деревянного ростверка на столбчатый фундамент выполняется на специальную гидроизоляционную прокладку из толи или рубероида. Также, чтобы исключить преждевременную порчу древесины, конструкцию следует обрабатывать особыми биозащитными пропитками. Фиксацию бруса на сваях выполняют посредством кронштейнов или болтов.

    Ростверки что это такое

    Деревянная конструкция ростверка

    Есть два варианта устройства пояса из пиломатериалов:

  • При устройстве основания здания создается одинарный или двойной настил из предварительно обработанных бревен, который устанавливается на распланированную щебневую площадку. Этот вариант раньше использовался для возведения небольших строений из пиломатериалов;
  • Выполняется крепление ростверка из бруса на столбчатом фундаменте. Однако конструкция не обладает высокой прочностью, поскольку дерево не самый надежный стройматериал, поэтому она чаще всего применяется при создании навесов и беседок.
  • Металлический пояс для фундамента

    Металлическая обрешетка изготавливается из швеллера, двутавра или квадратного профиля и обладает высокой прочностью и жесткостью. Как правило, данная конструкция используется при устройстве свайно-винтовых оснований для одноэтажных домов. Швеллер устанавливают на оголовки опор, и фиксируют посредством сварочного соединения.

    Ростверки что это такое

    Металлический ростверк на бетонных колоннах

    Пояс из металла используют в основном в висячем варианте. Однако в последнее время такие конструкции применяются очень редко, поскольку из-за тяжести материала требуется привлечение подъемной спецтехники, что экономически невыгодно. К тому же металл подвержен риску возникновения коррозийных процессов.

    Типы и назначение ростверков

    Ростверковые конструкции различаются по типу и назначению. При выборе необходимой конструкции учитывается много факторов.

    Ленточные фундаменты с ростверками

    Для зданий, довольно прочной и надежной опорой являются свайные фундаменты с ленточным ростверком, для устройства которых используют две технологии. Одна из них применяется при обустройстве оснований выше уровня грунта, а вторая – на этапе создания решетчатой конструкции, которая принимает на себя часть нагрузки.

    Ростверки что это такое

    Ленточный фундамент с ростверком в разрезе

    Ленточный фундамент – это оптимальный вариант для устройства основания на склонах и участках со сложным рельефом, поскольку не требуется выполнение сложных подготовительных работ по планированию участка с привлечением спецтехники. Данная конструкция прекрасно подходит для возведения сооружений из облегченных материалов.

    Используя при строительстве дома ленточный фундамент обязательно необходимы:

  • Песчаная подушка, толщина которой составляет 200-300 мм. Она создается под бетонным каркасом и сваями для их защиты от разрушительного воздействия грунтовой влаги.
  • Гидроизоляция решетки и опор, для чего применяют полиэтиленовую пленку, рубероид или асбоцементные трубы.
  • При обустройстве фундамента необходимо тщательно рассчитывать количество и шаг свай в ленточном ростверке, а также его толщину и прочие параметры.

    Для забора

    Устройство ростверка для заборов необходимо для полноценной защиты конструкции, которую не может обеспечить плоскость ограждения. Создание пояса обусловлено не только обеспечением от внешних факторов, но и для того, чтобы например домашние животные не могли выбраться за пределы участка. Причины могут быть любыми, но исполнение всегда должно быть качественным, обеспечивать прочность и долговечность конструкции.

    Ростверки что это такое

    Ростверк для забора

    В принципе, ростверк под забор практически не отличается от пояса, используемого при обустройстве фундаментов домов. Здесь использована та же конструкция, стройматериалы и выполняются аналогичные функции.

    Читайте также »   Нужны ли окна в бане

    Для свайного основания

    Необходимость устройства столбчатого фундамента с ростверком обуславливается непосредственно конкретной конструкцией здания, его весом и жесткостью каркаса сооружения. Для того чтобы опорные колоны не заваливались их обязывают монолитным железобетонным, металлическим или даже деревянным поясом.

    Ростверки что это такое

    Свайное основание с ростверком

    В строительстве используется несколько схем свайного основания зданий:

  • Колонны с навесным поясом заглубляются в грунт. Данная схема используется в 90% всех свайных фундаментов;
  • Столбы опираются на щебневую насыпь без углубления в грунт. При такой схеме обеспечивается высокая жесткость основания дома, что позволяет максимально снизить вероятность просадки сооружения;
  • Без ростверка. Этот вариант используется для строительства небольших домов.
  • Свайно-ростверковые фундаменты

    Технология ростверка с буронабивными сваями

    Обустройство оснований с ростверком на буронабивных сваях обязательно при возведении зданий на неровном рельефе, склонах и неустойчивых почвах. Эти конструкции оптимальный вариант для строительства, как небольших домов, так и капитальных сооружений средней величины. Буронабивные фундаменты с ростверком имеют несущую способность выше, чем у монолитных и ленточных оснований, да и обходятся они дешевле.

    Ростверки что это такое

    Ростверк с буронабивными колоннами в разрезе

    Буронабивные сваи, в состоянии вынести нагрузку порядка 1500 кг. Для возведения сооружения средних размеров понадобится несколько десятков колонн, диаметр которых может доходить до 150 см., а длина до 40 м.

    Для обустройства основания здания не требуется проведения серьезных земляных работ. Каждая свая гидроизолируется двумя слоями толи или рубероида и фиксируется в непромерзающем слое грунта. Гидроизоляция позволяет защитить бетон от разрушения и снизить давление грунта на опоры.

    Преимущества основания на буронабивных опорах:

  • при устройстве фундамента здания, расположенные в непосредственной близости, не подвергаются воздействию динамических сил;
  • возможность установки на любых грунтах;
  • не наносится вред окружающему ландшафту;
  • располагается ниже отметки промерзания почвы;
  • подходит для деревянных, каркасных и кирпичных домов;
  • дешевизна;
  • скорость устройства основания составляет несколько дней.
  • Верхушки установленных столбов обрезаются на одном уровне, после чего они объединяются общим поясом. Ростверк на буронабивных сваях позволяет обеспечить равномерное распределение нагрузки, оказываемые весом конструкции, по всему основанию здания.

    Минусом данной конструкции является тот факт, что из-за наличия свободного пространства между полом и грунтом, требуется утеплить буронабивной фундамент с ростверком. Это приводит к дополнительным рабочим и материальным затратам.

    Ростверк на винтовых сваях

    Преимущество фундамента на винтовых сваях заключается в том, что для их установки не требуется проведения земляных работ, и они как правило, применяются на глинистых и пучинистых грунтах. После того как опоры установлены, их оголовки срезают в один уровень и производят устройство решетчатого пояса.

    Ростверки что это такое

    Виды ростверков на винтовых сваях

    Монолитные железобетонные и бетонные конструкции для винтовых свай делают крайне редко, поскольку этот тип опор используется для возведения легких сооружений. Чаще всего свайно-винтовой ростверк выполняют из металлического уголка или швеллера.

    Перед установкой ростверка на оголовки винтовых свай, к ним приваривают металлические площадки, размер которых должен позволить скорректировать осевое смещение опор. Далее швеллером или уголком производится обвязка всех свай, в результате чего создается прочная и надежная конструкция.

    Важно! Перед устройством фундамента и ростверка на винтовых сваях необходимо провести антикоррозийную обработку всех металлических элементов конструкции. Это значительно увеличит срок эксплуатации возводимого сооружения.

    Основные размеры и габариты

    Для создания прочного и долговечного фундамента необходимо произвести правильные расчеты. Форма и размеры применяемого ростверка определяются особенностями конструкции возводимого здания, нагрузками на фундамент, количеством и местоположением свай.

    Ростверки что это такое

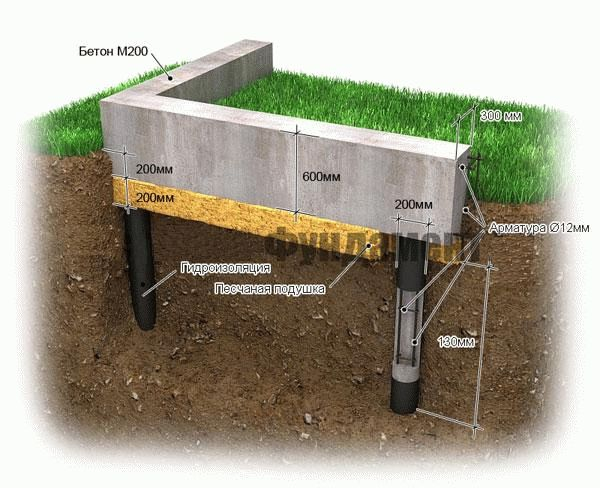

    Вид свайного фундамента в разрезе

    Ростверк создается, так же как и конструкция ленточного фундамента. Высота ростверков для свайных фундаментов напрямую зависит от того на какой уровень от земли должна быть приподнято строение, а также от его веса. Можно самостоятельно выполнить расчет конструкции, опирающейся на грунт или немного углубленной. В случае с устройством висячего пояса лучше доверить расчеты специалистам, поскольку для непрофессионала они очень сложны.

    Можно самостоятельно рассчитать размеры ростверка свайного фундамента по формуле B = M/ (L*R), где:

  • B – минимально допустимая высота для опирания пояса;
  • M – вес конструкции сооружения без учета используемых опор;
  • L – длина пояса;
  • R – прочность грунта у поверхности земли.
  • Ростверки что это такое

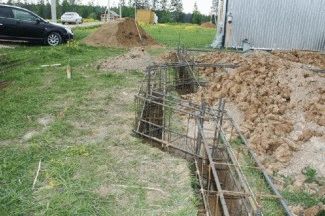

    Арматурный каркас ростверка

    Арматурные каркасы для поясов на свайном основании создаются, так же как и для сооружения на ленточном фундаменте. В конструкции необходимо провести продольное (рабочее), горизонтально и вертикально поперечное армирование. Общее сечение продольного армирования должно быть не менее 0,1% от сечения пояса. Для подбора сечения каждого прута и их четного количества используют сортимент арматуры.

    Ростверки что это такое

    Сортамент стальной арматуры

    Основные производители и типовые серии свайных ростверков

    Для частных или небольших строений можно изготовить решетчатые пояса самостоятельно непосредственно на месте строительства, но при возведении промышленных корпусов, многоэтажных зданий и т.п. используют конструкции заводского производства. Среди основных производителей ЖБИ ростверка от 35 тонн можно выделить следующие компании:

  • ОАО АПСК «Гулькевичский»;
  • ЗАО «ОБД»;
  • ЗАО «Т-Бетон»;
  • ООО «ЛСР. Строительство-Урал»;
  • ООО «ЗКПД Томская Домостроительная Компания»;
  • АО «ПЗСП».
  • Наименование, которым обозначаются типовые ростверки для свайных фундаментов, включает в себя обязательные буквенные индексы РС и РБ и порядковые номера. Маркировка РС1 – РС5 используются на квадратных опорах, а РБ – для прямоугольных свай.

    Важно! При необходимости заказа ростверков от 50 тонн производителя ЖБИ нужно выбирать особо тщательно, чтобы гарантировать прочность и долговечность всей конструкции.

    Основные положения по устройству и расчету свайного ростверка

    При устройстве свайно-ростверкового фундамента необходимо знать основные требования, предъявляемые к ростверку и провести грамотные расчеты всей конструкции. Также обязательно наличие исполнительной схемы по ростверкам, на которой обозначаются все основные элементы конструкции. Важным моментом при проектировании основания здания является точный расчет необходимого числа опор для каждого конкретного типа сооружений. Основой расчетов является общий вес строения и несущая способность почв. Массу дома необходимо разделить на несущую способность грунта и, получаем значение площади проектируемого основания. Для определения запаса прочности площадь фундамента следует увеличить на 30%. Чтобы вычислить необходимое число опорных колонн требуется площадь основания разделить на объем каждой сваи, при этом должны соблюдаться следующие условия:

  • опоры должны быть установлены во всех углах возводимого строения;
  • сваи монтируются в точках пересечения стен здания;
  • согласно СНИП расстояние между сваями в ростверке составляет 2-2,5 м.
  • Соединение сваи с поясом может быть жестким или свободным. В случае свободного соединения оголовки опор входят в ростверк на глубину 50-100 мм. Данный тип крепления подходит для центрально-нагруженных опорных колонн.

    Ростверки что это такое

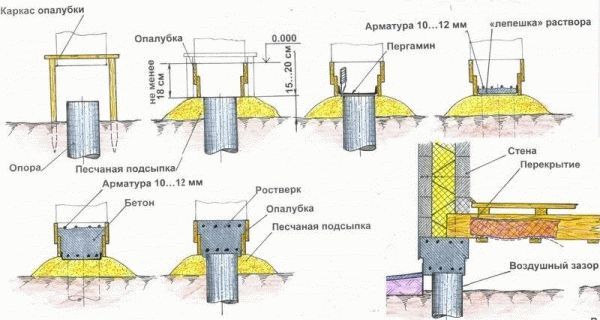

    Крепление ростверка к свае

    При жестком соединении оголовок сваи разбивается, и арматура оголяется, после чего выполняется замоноличивание в бетонный или железобетонный ростверк. Подобный тип крепления выполняется в тех случаях, когда:

  • устройство свайных фундаментов с ростверками выполняется на нестабильных грунтах;
  • на опоры оказываются горизонтальные нагрузки;
  • в основании установлены комбинированные или наклонные опоры;
  • опорные колоны работают на выдергивающие нагрузки.
  • Пример расчетов

    Рассмотрим пример расчета свайного фундамента с ростверками для одноэтажного кирпичного дома с вальмовой крышей из металлочерепицы. В здании имеется два железобетонных перекрытия толщиной 220 мм. Размеры дома в плане – 6*9 м, толщина несущих стен составляет 380 мм. Общая высота этажа – 3,15 м, от пола до потолка – 2,8 м, а суммарная длина перегородок внутри здания – 10 м (внутренние стены в помещениях отсутствуют). На участке присутствует тугопластичная смесь с пористостью – 0,5 и глубиной залегания – 3,1 м.

    Предварительно устанавливаем ширину ростверка 400 мм. и высоту 500 мм. Длина опоры составляет 3 м., а сечение – 50 см. Ориентируемся на шаг опорных свай – 1,5 м. Для определения общего количества свай необходимо длину ростверка разделить на шаг опор и прибавить 1 (при необходимости полученное значение округляем в меньшую сторону до целого числа – 30/1,5+1≈21).

  • Площадь опоры, м2 3,14*0,52/4 = 0,196
  • Периметр, м – 2*3,14*0,5 = 3,14
  • Масса ростверка, кг – 0,4 м.*0,5 м.*30 м.*2500кг/м 3 = 19500
  • Масса опор, кг – 21*3 м.*0,196 м 2 *2500кг/м 3 *1,3 = 40131
  • Масса здания, т – Вес опор + вес ростверка + сумма из таблицы ≈ 224
  • Чтобы рассчитать объем ростверка и другие параметры необходимо определить массу строения без фундаментных опор. В результате получаем M = 204 т. Ширина посолы равна М / (L * R) = 204/ (30*75) = 0,09 м. Такой пояс нельзя применять для строительства, в рассматриваем случае, поскольку свесы кирпичных стен должны быть не больше 40 мм. Поэтому назначаем ширину — 400 мм, а высота остается – 500 мм.

    Свайный фундамент: расчёт. Для обустройства свайной конструкции необходимо точно рассчитать количество и размеры столбов, глубину их залегания и места расположения. Произвести эти расчёты можно самостоятельно, воспользовавшись сведениями, алгоритмами и рекомендациями, которые предложены в нашем материале.

    Расчет и чертежи армирования ростверка свайных фундаментов

    Сечение горизонтальной (рабочей) арматуры должно быть 0,1%*0,4*0,5 = 0,0002 м 2 = 2 см 2 . В данном случае хватит 4 металлических прута Æ 8 мм, но согласно нормативам необходимо использовать минимально допустимый Æ 12 мм. Для вертикальной и поперечной арматуры используются стержни Æ 6 мм.

    Ростверки что это такое

    Схема армирования ростверка

    Расчеты занимают какое-то время, но они помогут значительно сэкономить деньги и время в ходе возведения дома.

    Создание свайно-ростверкового фундамента своими руками

    Для самостоятельного устройства свайно-ростверкового фундамента необходимо выполнить следующие этапы работ:

  • проектирование и расчет фундамента;
  • подготовительные работы и планирование рабочего участка;
  • бурение скважин и устройство траншей;
  • создание опалубки;
  • изготовление армирующего каркаса;
  • заливка бетона и вибрирование.
  • В том случае если в фундаменте используется металлический ростверк, то он приваривается оголовкам опорных колон. При установке пояса следует строго выдерживать горизонталь, для того чтобы нагрузка от здания равномерно передавалась на фундамент.

    Ростверки что это такое

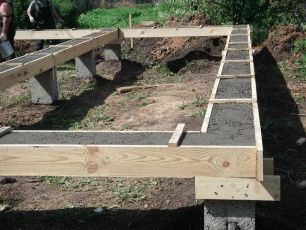

    Опалубка ростверка и щебневая подложка

    Устраивая заглубленную конструкцию из железобетона, потребуется выполнить подсыпку из щебня фракции 20-60 мм, и уплотнить его при помощи выброплатформы. Слой щебневой подложки должен быть не менее 150 мм. Для улучшения несущей способности почвы под поясом следует укладывать щебень небольшими слоями, которые требуется уплотнять вибратором. На щебневую подложку устанавливается опалубка для ростверка, ширина которого должна немного превышать толщину стен, а высота опалубочных щитов должна учитывать и размер будущего цоколя.

    Ростверки что это такое

    В схеме армирования ростверков свайных фундаментов точно так же как и при устройстве оснований используются два верхних и нижних пояса из металлической арматуры, а также вертикальные и продольные прутья меньшего диаметра. На этапе армирования необходимо заложить короба и трубы, для последующей прокладки инженерных коммуникаций. Поскольку, если этого не предпринять, то впоследствии придется долбить бетон, что приведет к нарушению целостности монолита.

    Ростверки что это такое

    Трамбовка бетона вибратором

    Заливая пояс бетоном нужно провести вибрацию раствора. Не выполнив эту процедуру трудно добиться однородности и высокой прочности. Именно поэтому обработка бетона вибратором при заливке фундамента и пояса крайне необходима и обязательна. Опалубку можно снять через 4 дня, если после заливки температура воздуха составляла +20˚C. К этому времени проектная прочность бетона достигнет 50%, что вполне достаточно для начала следующего этапа строительных работ. При температуре +10˚C этот срок составит порядка 2 недель. При более низких температурах залитый монолит нуждается в утеплении или подогреве.

    Фундамент на винтовых сваях своими руками. Сделать такую конструкцию вполне по силам любому более-менее грамотному строителю. Его преимущества и недостатки, особенности монтажа и отделки – обо всем этом в нашем материале.

    Рассмотрим плюсы и минусы фундамента свайного с ростверком на глубине промерзания, и почему именно этому типу оснований отдают предпочтение.

    К достоинствам следует отнести:

  • высокая устойчивость и несущая способность;
  • невысокая стоимость;
  • не требуется проведение больших объемов земляных работ;
  • простота монтажа;
  • высокая устойчивость на нестабильных грунтах.
  • Среди недостатков свайно-ростверкового фундамента выделяют следующее:

  • невозможность устройства подвального помещения;
  • не рекомендовано возведение стен из тяжелых материалов;
  • сложность выполнения необходимых расчетов.
  • Заключение

    Практически во всех случаях при устройстве фундаментов для одно- и многоэтажных домов необходимо создание ростверка. Использование пояса при создании фундаментов – это довольно трудоемкий процесс, однако, если учтены и выполнены все требования, произведены необходимые расчеты и использованы качественные и сочетаемые строительные материалы, то надежность всей конструкции здания гарантирована.

    Ростверк – что это такое, используемые материалы, типы и назначение, основные размеры и габариты. Создание свайно-ростверкового фундамента своими руками, полезные советы.

    Оставьте ответ

    Ваш электронный адрес не будет опубликован.
