Практически каждый частный огородник выращивает не только овощи на собственных грядках, но и выделяет хотя бы небольшой земельный участок для разных ягод, например, черной, красной смородины, крыжовника и прочих. Но чтобы собрать большое количество созревших мелких ягод с кустов, нужно потратить немало свободного времени. Поэтому многие садоводы приобретают специальные приспособления, позволяющие в 5-10 раз ускорить данную процедуру. Но можно сэкономить собственные деньги, и сделать небольшой ручной комбайн для сбора ягод своими руками на даче либо приусадебном участке из подручных средств.

Оглавление:

Особенности конструкции

Существуют разные типы комбайнов для сбора ягод в саду своими руками, они отличаются конструкцией, материалами изготовления, степенью механизации. Но все они позволяют собирать большие объемы мелких ягод значительно быстрее, чем просто руками.

Самодельный комбайн для сбора ягод: из пластиковой бутылки, канистры, как сделать

Самодельные приспособления используют для сбора смородины, крыжовника, брусники, клюквы, черники и прочих мелких ягод

Главное, чтобы такой мини комбайн снимал ягодки с минимальными повреждениями тонких веточек растения, а лучше вообще без них.

Самый простой сборщик ягод для изготовления своими руками – это небольшой скребок. Его конструкция состоит из следующих деталей:

  • гребенки, которая аккуратно срывает ягодки с куста без лишних веток и листвы;
  • контейнера, в который собирают ягоды;
  • рукоятки-держателя, с помощью нее садовод удерживает ягодный мини комбайн в руках.

При этом конфигурация таких самодельных ягодных сборщиков может быть самой разнообразной. В зависимости от используемого подручного материала самодельное приспособление может иметь прямоугольную, овальную либо круглую форму.

Самодельный комбайн для сбора ягод: из пластиковой бутылки, канистры, как сделать

Контейнеры для сбора урожая также изготавливают из жесткого (металла) либо мягкого материала (пластика), в том числе разной вместительности

Гребень состоит из множества зубчиков, расстояние между которыми не превышает диаметр ягод, но больше толщины побегов, на которых они удерживаются. Пользоваться таким устройством очень просто. Взяв комбайн за рукоятку, огородник цепляет гребнем ягодки на ветках, аккуратно их обрывает и они скатываются в контейнер

Разновидности

Существует 3 основных типа комбайнов для сбора ягод: полностью ручные, с механизацией и полностью автоматизированные.

Ручной сборщик ягод без механизации

Такое приспособление сооружали своими руками еще наши далекие предки.

Самодельный комбайн для сбора ягод: из пластиковой бутылки, канистры, как сделать

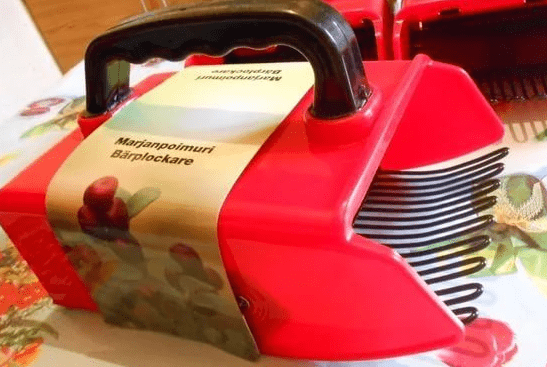

Сборщик ягод напоминает маленькие грабли с небольшой емкостью, оснащенные рукояткой

Усовершенствованный инструмент намного удобнее в эксплуатации благодаря эргономичной ручке-держателю, и современным материалам изготовления.

Ручной мини комбайн для сбора ягод с механизацией

Такие ручные приспособления для уборки ягодных урожаев дополнительно оснащают небольшим мотором. В результате комбайн совершает быстрые поступательные движения, благодаря которым ягодки не срывают с веток, а струшивают прямо в сборочный контейнер.

Самодельный комбайн для сбора ягод: из пластиковой бутылки, канистры, как сделать

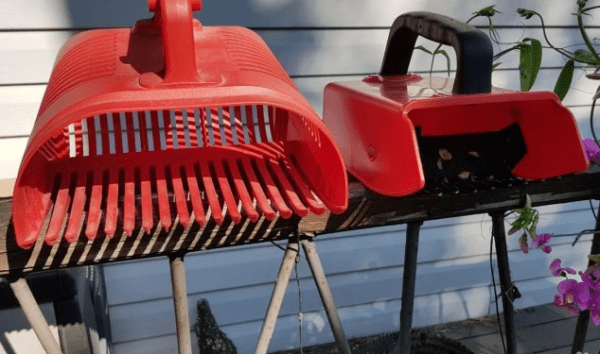

Многие производители предлагают полумеханизированные модели комбайнов для сбора ягод, дополнительно оборудованные вакуумным отсосом

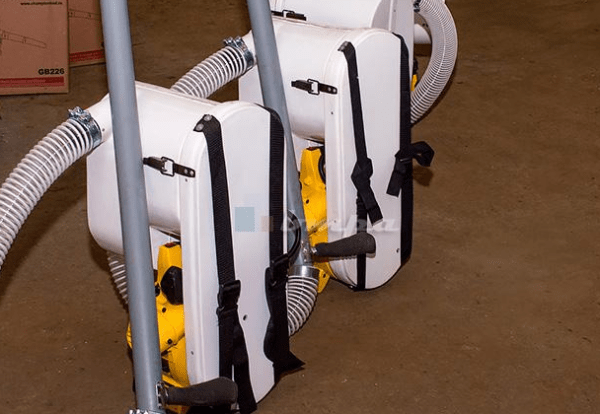

Автоматический комбайн для сбора урожая ягод на земельных участках большой площади

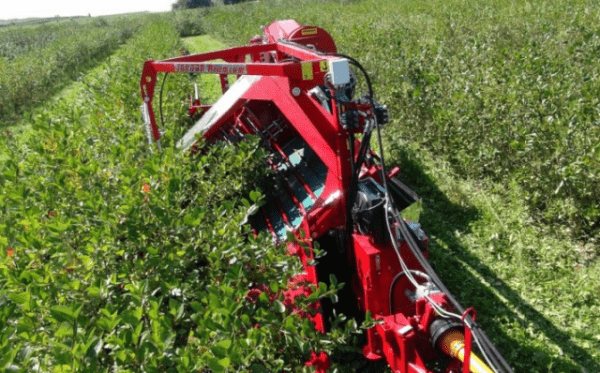

Полностью автоматизированные комбайны предназначены для сбора ягодных урожаев на больших сельскохозяйственных территориях. Таким полноценным техническим средством уже управляет специально обученный оператор.

По внешнему виду механизированный сборщик ягод напоминает громоздкую зерноуборочную машину. Только вместо косилки установлены специализированные элементы, позволяющие собирать ягодный урожай без повреждения растений.

Самодельный комбайн для сбора ягод: из пластиковой бутылки, канистры, как сделать

При выборе оптимальной модели комбайна для сбора учитывают разновидность и размеры плода, площадь ягодной плантации, объемы урожая

Частные садоводы, которые выращивают ягоды в незначительных объемах для своей семьи, отдают предпочтение компактным ручным инструментам без дополнительной механизации. Их вполне можно сделать своими руками из подручных средств.

Для самодельного ягодосборника главное правильно подобрать материал изготовления. Например, для сбора смородины, крыжовника, черники и прочих ягод с плотной твердой шкуркой можно использовать срывающий наконечник в виде гребня. Для сбора малины и других мягких ягод лучше использовать мини комбайн, который не срывает, а струшивает плоды в сборочную емкость.

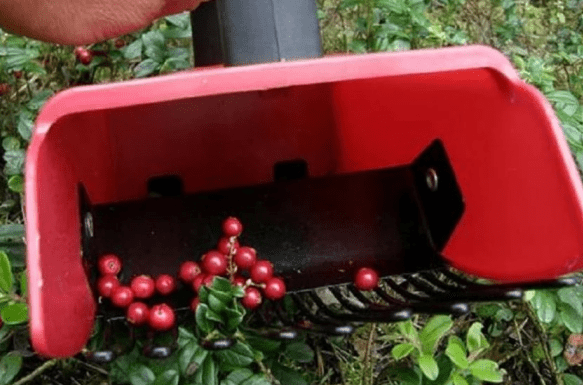

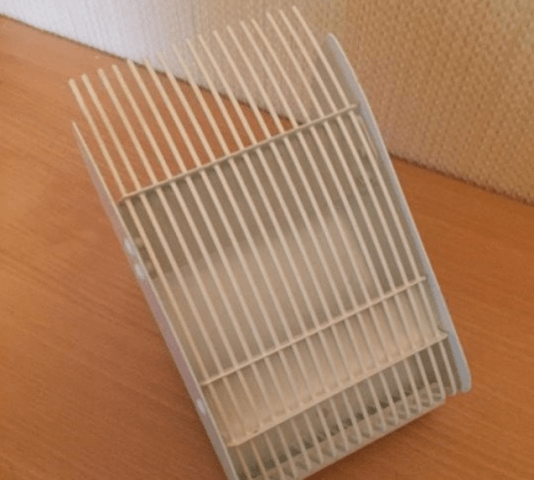

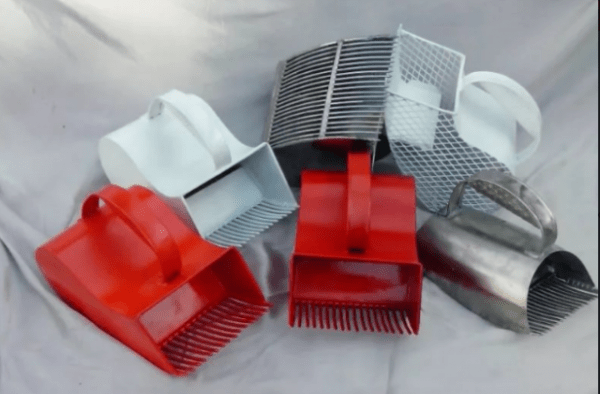

Из покупных ручных комбайнов для сбора ягод рекомендуют отдавать предпочтение финским моделям. Инструмент позволяет легко и быстро собирать ягодный урожай без нанесения повреждений самим растениям. Пластиковый контейнер напоминает совок закрытого типа. Эргономичная рукоятка оснащена рифленым резиновым покрытием. Металлический отсекатель плодов оснащен спицами с защитным покрытием. Такой ручной ягодосборщик вполне можно сделать своими руками.

Читайте также »   Морской стиль интерьера для загородного дома: особенности и примеры оформления

Самодельный комбайн для сбора ягод: из пластиковой бутылки, канистры, как сделать

Во время сборки урожая спицами поддевают ветки кустов, отсекателем обрывают с них ягодки, которые падают в сборочный контейнер

При этом концы спиц могут быть загнутыми, как шпильки, либо иметь форму шариков.

Важно! Элементы конструкции самодельного ягодного комбайна не должны иметь острых кромок, особенно это относится к гребням и спицам, чтобы при сборе урожая не срезать тонкие веточки растения.

Самодельный комбайн для сбора ягод: из пластиковой бутылки, канистры, как сделать

Повреждение ягодных кустов приведет к существенному сокращению урожайности в следующем сезоне

Необходимые материалы и инструменты

Для сбора черники можно сделать своими руками небольшой комбайн из любого материала: пиломатериалов, пластмассовых емкостей либо стальных листов. Перед тем как приступить к сборке самодельной конструкции, нужно подготовить все необходимые расходные материалы, комплект инструментов.

Для изготовления своими руками ягодосборщика понадобятся следующие инструменты и материалы:

  • пластиковая бутылка;
  • специальный канцелярский либо хорошо наточенный кухонный нож;
  • деревянная палка, длина которой подбирается для удобства сбора ягод с кустов;
  • строительный скотч либо веревка для крепления элементов конструкции.

Внимание! При изготовлении своими руками приспособления для сбора ягодного урожая не рекомендуют использовать тонкие пластиковые бутылки, например, из-под минеральной воды.

Они недостаточно прочные и долговечные. Лучше для такой самодельной конструкции брать бутылки из-под молочных продуктов, сделанные из более прочного плотного пластика.

Самодельный комбайн для сбора ягод: из пластиковой бутылки, канистры, как сделать

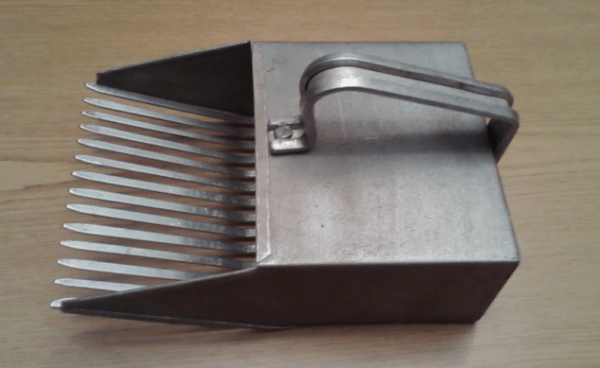

Для изготовления своими руками металлического ручного комбайна для сбора ягод на даче нужно подготовить следующие материалы, инструменты и крепления:

  • оцинкованное железо для сооружения корпуса изделия (можно подобрать уже готовый контейнер);
  • прочная стальная проволока, которая не будет гнуться при контакте с толстыми ветками и грунтом (предназначена для изготовления гребня);
  • гвозди, самонарезающие шурупы, болты для скрепления между собой отдельных элементов конструкции;
  • ножницы по металлу для раскройки своими руками листового проката;
  • тонкий пластик либо фанера для обшивки металлического контейнера;
  • электродрель для изготовления отверстий под крепежные болты и шурупы;
  • молоток, плоскогубцы, также могут понадобиться отвертки и накидные ключи для закручивания.

Самодельный комбайн для сбора ягод: из пластиковой бутылки, канистры, как сделать

Самодельный ручной комбайн для сбора ягод можно сделать из фанерного листа по аналогии с металлической моделью

Инструмент и крепежные детали практически те же, только в качестве основного материала используется фанера, а для ее раскроя – электрический лобзик либо ручная пилка с тонким режущим полотном, предназначенным для резки листовых пиломатериалов.

Еще один вариант изготовления своими руками простого приспособления для уборки урожая ягод – мини комбайн-стакан из деревянных шашлычных шпажек. Для изготовления самодельного ягодосборщика нужно подготовить следующие расходные материалы с инструментами:

  • основание конструкции – ветка дерева Ø10 см и более;
  • шашлычные шпажки для изготовления гребенки;
  • пила по дереву для обрезания от ветки круглого основания;
  • стамеска для обработки древесины и придания требуемой формы;
  • электродрель для изготовления отверстий со сверлом необходимого диаметра;
  • специальный клей для склеивания конструкции.

Чертежи и размеры комбайна для сбора ягод

Для сбора ягод крыжовника, черники, брусники и клюквы можно сделать самый простой ручной мини комбайн своими руками в виде ковша с углублением, спереди к которому фиксируют гребенку с зубьями 10-15 мм в длину. Между зубьями оставляют промежутки по 4-5 мм. В задней части ковша закрепляют удобную эргономичную рукоять.

Размеры самодельного металлического ягодосборщика согласно чертежу ниже:

  • прямоугольное основание – 72 х 114 см;
  • П-образные боковины, согнутые по эскизу;
  • длина зубьев гребенки – 10 мм, толщина – 2 мм;
  • шаг установки зубьев – 5 мм.

Самодельный комбайн для сбора ягод: из пластиковой бутылки, канистры, как сделать

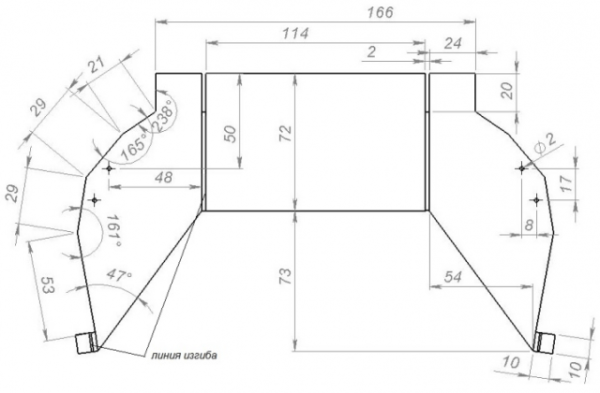

Чертеж самодельного металлического комбайна для сбора урожая ягод

Можно самостоятельно изготовить удобное приспособление для быстрой уборки ягодного урожая по чертежам.

Как самому сделать комбайн для сбора ягод

Далее рассмотрим несколько простых вариантов сооружения ручных мини комбайнов для сбора разных ягод своими руками из разных подручных материалов. Это позволит садоводам значительно сэкономить свободное время на уборке урожая с домашних ягодных плантаций.

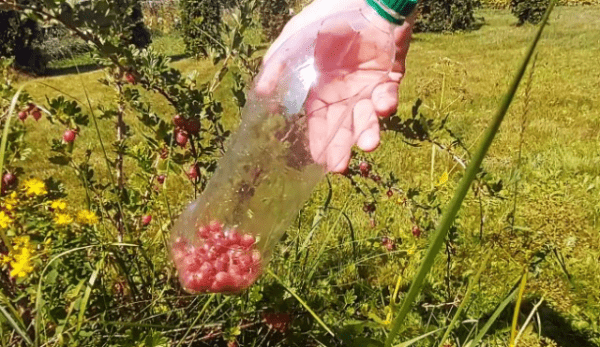

Комбайн для сбора ягод из пластиковой бутылки

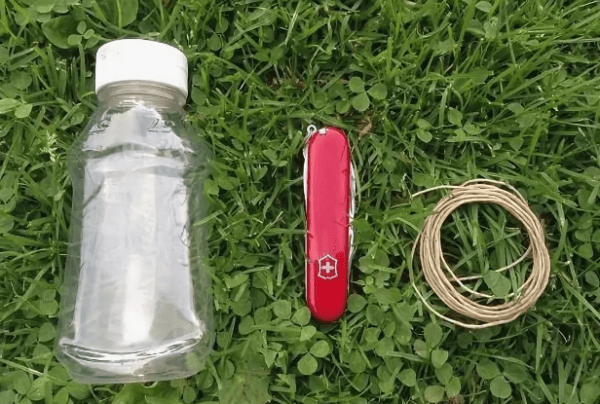

Основной материал для самодельного сборщика плодов с ягодных кустов – пластиковая бутылка с широким горлом из-под любого молочного продукта.

Дополнительные материалы, рабочий инструмент:

  • маркер;
  • острый нож либо ножницы;
  • скотч;
  • веревка;
  • деревянная палка.

Инструкция по сборке изделия:

  • рисуют маркером сбоку пластиковой бутылки флажок – окошко;
  • на рабочей зоне, которая располагается ближе к дну емкости, рисуют зубья гребня в виде буквы английского алфавита W;
  • вырезают ножницами либо острым ножом зубья;
  • крепко привязывают заготовку к деревянной палке скотчем либо веревкой (днищем вверх).
Читайте также »   Современные тентовые покрытия

Самодельный комбайн для сбора ягод: из пластиковой бутылки, канистры, как сделать

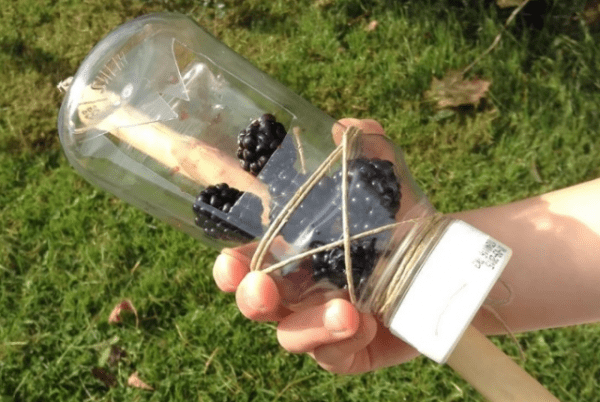

Сделать такое приспособление на даче своими руками можно всего за несколько минут, а скорость сбора урожая увеличится в 3 раза

Комбайн для сбора ягод из канистры

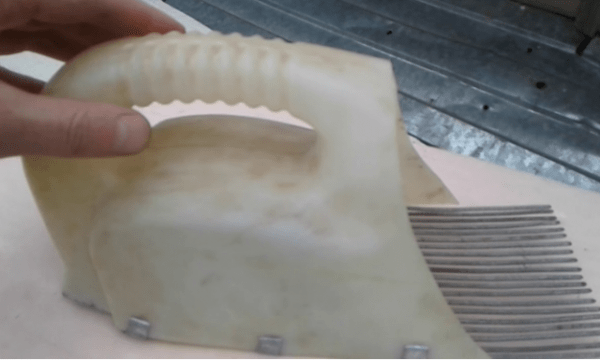

Если в гараже либо сарае осталась старая дырявая пластиковая канистра, она отлично подойдет для сооружения своими руками комбайна для сбора ягод.

Такая основа уже имеет прочный толстостенный контейнер с удобной ручкой. Остается только сделать гребень и обрезать лишние части. Из пластиковой канистры можно сделать приспособления для удобной и быстрой сборки любых видов ягод: крыжовника, черники, вишни, клубники и прочих разновидностей.

Самодельный комбайн для сбора ягод: из пластиковой бутылки, канистры, как сделать

Особенности сборки ручного комбайна для ягод своими руками:

  1. Для изготовления своими руками ручного ягодосборщика рекомендуют использовать канистру из пластика, емкость которой составляет 1-2,5 л.
  2. Зубья гребенки проделывают в нижней части канистры (противоположная стороне заготовки с ручкой), в том числе делают поперечные щели для удаления мусора.
  3. Но перед тем как выполнять раскрой пластиковой емкости, все срезы вычерчивают на емкости маркером.
  4. Все отверстия и срезы по намеченным линиям выполняют своими руками острым строительным ножом. Между зубьями вырезают щели по 5 мм.

Совет! Чтобы ускорить процесс сборки ягодного урожая к отверстию с пробкой, оставшегося от пластиковой канистры, рекомендуют подвязывать дополнительный тканевый мешочек либо пакет из полиэтилена, в который можно сразу пересыпать собранные ягоды из контейнера самодельного комбайна.

Комбайн для сбора ягод своими руками из металла

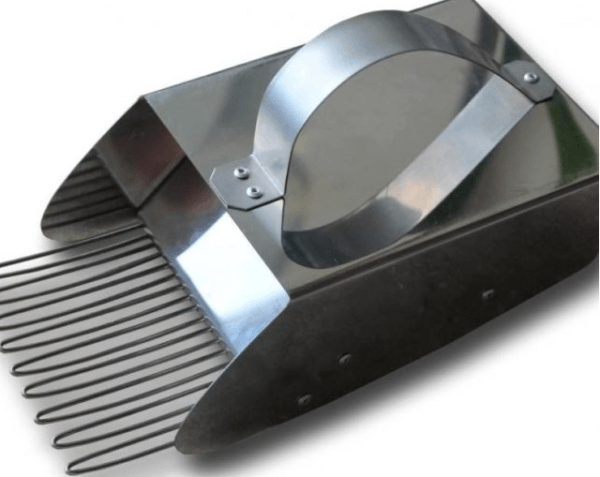

Последовательность изготовления своими руками металлического комбайна для сбора ягод на загородном участке:

  • предварительно на бумаге делают чертеж конструкции со всеми элементами и размерами;
  • далее собирают все необходимые расходные материалы, крепежные элементы, инструменты;
  • корпус вырезают из листового металла;
  • гребенку с зубьями изготавливают из стальных прутьев;
  • готовую гребенку фиксируют к фронтальной стороне стального корпуса шурупами.

Самодельный комбайн для сбора ягод: из пластиковой бутылки, канистры, как сделать

Ручку самодельного ягодосборника изготавливают из металлической трубки либо сгибают в трубку своими руками стальную пластину, и закрепляют шурупами к верхней стороне металлического корпуса

Самодельный ягодосборник из дерева

Для изготовления своими руками деревянного комбайна для сбора ягод можно использовать плотную фанеру либо тонкую обрезную доску и прочие подручные пиломатериалы толщиной всего пару миллиметров.

Порядок сооружения изделия:

  • предварительно на бумаге разрабатывают подробную схему самоделки со всеми размерами;
  • конструкция включает 1 заднюю и 2 боковые стенки, основание и верхнюю часть, гребень и рукоятку;
  • сначала все детали рисуют карандашом на бумаге, делают выкройки. Их впоследствии прикладывают к фанерному листу, обводят маркером и вырезают;
  • между собой все деревянные элементы крепят своими руками маленькими посылочными гвоздиками;
  • зубья гребня вырезают также из фанеры либо изготавливают из толстой металлической проволоки, ее сложно согнуть руками, фиксируют к нижней части корпуса.

Самодельный комбайн для сбора ягод: из пластиковой бутылки, канистры, как сделать

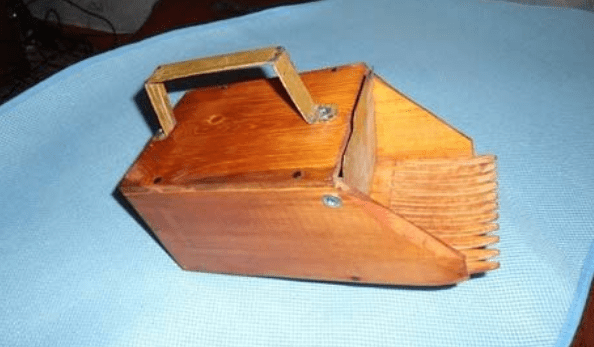

На фото представлен готовый ручной комбайн для сбора ягод, сделанный своими руками

Комбайн для сбора ягод из шпажек

Простой комбайн для сбора ягод можно сделать своими руками из куска фанерного листа и обычных шашлычных шпажек. Внешне такое приспособление напоминает ковш экскаватора.

Порядок изготовления:

  • сначала нужно сделать эскизы всех деталей на бумаге, вырезать их, приложить к фанерному листу, обвести маркерам контуры, затем выпилить заготовки;
  • распиловку фанеры выполняют лобзиком, нужно вырезать 2 боковые стенки, одну заднюю, верхнюю и нижнюю часть короба (контейнера для сборки ягод);
  • гребенку изготавливают из шашлычных шпажек, которые располагают параллельно друг другу с шагом 5 мм;
  • все деревянные элементы фиксируют самонарезающими шурупами по дереву.

Самодельный комбайн для сбора ягод: из пластиковой бутылки, канистры, как сделать

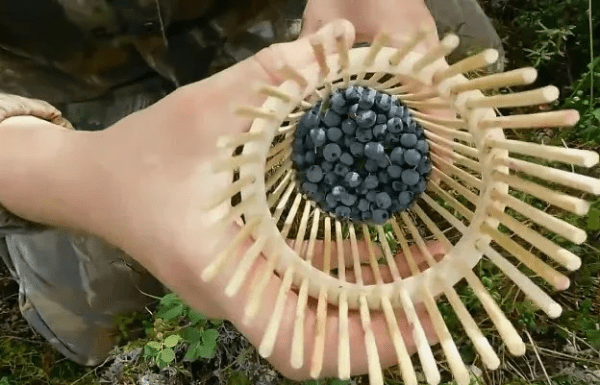

Еще один простой вариант изготовления ручного комбайна своими руками для сбора ягод – стакан из шпажек для нанизывания шашлыка

Для этого понадобятся 2 отрезка фанеры размером 10 х 10 см и непосредственно шашлычные шпажки.

Порядок изготовления самоделки:

  1. Из фанерных кусков вырезают два круга.
  2. У одного вырезают середину, оставляют ободок шириной не более 1 см.
  3. По краю обеих кружков по всему периметру просверливают отверстия Ø3 мм с шагом 5 мм.
  4. Все деревянные поверхности тщательно шлифуют и обрабатывают влагостойкой пропиткой.
  5. Далее по периметру смазывают столярным клеем по древесине, после чего сначала шпажками пронизывают деревянный ободок, затем их фиксируют к сплошному круглому основанию из фанеры.

Стакан из шашлычных шпажек своими руками для сборки урожая на небольшой дачной ягодной плантации готов.

Самодельный комбайн для сбора ягод: из пластиковой бутылки, канистры, как сделать

Изделие, конечно же, не отличается долговечностью, но его изготовление не требует финансовых затрат и не займет много времени

Заключение

Комбайн для сбора ягод своими руками – отличное решение, если в саду на приусадебном участке растут кусты с разными ягодками. Это позволит значительно ускорить сбор урожая. При этом существует множество вариантов конструкций для самостоятельного изготовления таких приспособлений из самых разных расходных материалов (куски фанеры, стальная проволока, пластиковые бутылки, шпажки для шашлыка и прочие), которые точно найдутся на даче, в гараже либо мастерской загородного дома.
