Приготовление шашлыка – неотъемлемая часть отдыха на природе, особенно у владельцев частных загородных домов и дач. Как правило, выезжая отдохнуть в лес, на водоем, костер для приготовления мяса разводят прямо на земле. А вот практически каждый владелец загородного дачного домика либо полноценного жилого коттеджа для таких целей специально обустраивает зону отдыха с крытой беседкой и обязательно мангалом для приготовления мяса на углях, который при желании можно сделать самостоятельно. К примеру, отлично впишется в ландшафтный дизайн любого участка мангал-паровоз из газового баллона своими руками.

Оглавление:

Конструкция и чертежи мангала в форме паровоза

Мангал из газового баллона в виде паровоза своими руками: чертежи, фото

Эксклюзивный мангал-паровоз можно сделать своими руками из старого газового баллона и дополнительных металлических элементов декора

В зависимости от функциональности и собственной фантазии мангал-паровоз из газового баллона может иметь самые разнообразные конструкции. При этом каждая отдельная модель будет отличаться оригинальностью и уникальностью.

На многофункциональном мангале можно готовить самые разнообразные мясные блюда, а не только жарить шашлык. Такая конструкция может включать:

  • отсек для хранения дров;
  • место для жарки шашлыка на углях;
  • дополнительные отсеки для приготовления других мясных и овощных блюд;
  • дымоотвод;
  • различные дополнительные элементы декора для имитации паровоза.

Особенность мангала-паровоза, изготавливаемого своими руками на загородном участке – его необычная форма и характерная труба для отведения дыма от рабочей зоны.

Мангал из газового баллона в виде паровоза своими руками: чертежи, фото

Эскиз мангала из газового баллона для приготовления мяса на углях можно начертить своими руками или распечатать из интернета

Большинство типовых проектов мангалов-паровозов предполагают обустройство 2-х отдельных горизонтальных отсеков для барбекю и гриля. Но при желании конструкцию можно сделать более функциональной, добавив место для решетки, камеры холодного и горячего копчения мяса и рыбы, а также отсек для хранения запаса дров на одну полную закладку для приготовления пищи на древесных углях.

Независимо от сложности конструкции мангала-паровоза для сборки своими руками, предварительно нужно создать чертеж со всеми отсеками, деталями, их точными размерами. При этом не менее важно учитывать дополнительные элементы декора, чтобы максимально придать мангалу форму паровоза. Это обязательно колеса, имитация кабины, труба.

Мангал из газового баллона в виде паровоза своими руками: чертежи, фото

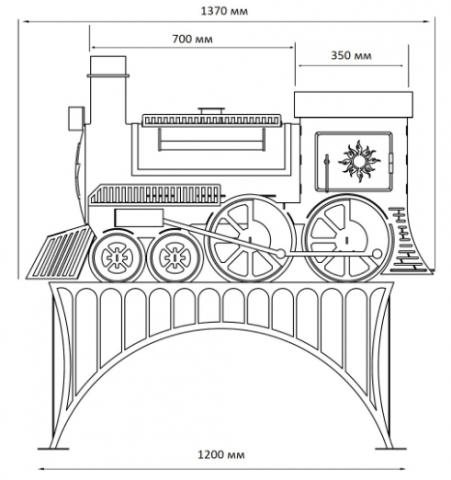

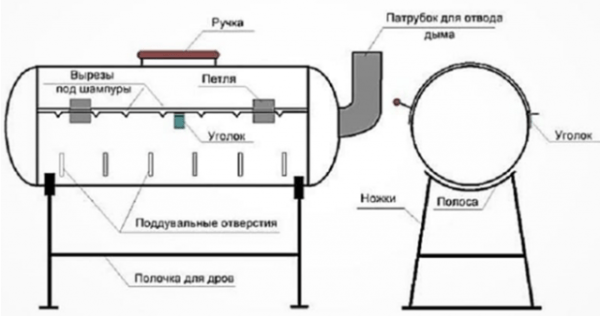

На чертеже мангала в форме паровоза из газового баллона даны основные размеры для сварки своими руками

Необходимые инструменты

Для самостоятельного изготовления мангала из газового баллона нужно подготовить следующие инструменты:

  • рулетка;
  • сварочный инвертор с электродами;
  • болгарка с режущим диском по металлу и шлифовальной насадкой;
  • плоскогубцы и молоток;
  • комплект отверток либо шуруповерт;
  • электродрель со сверлами;
  • болты с гайками;
  • малярные кисти;
  • комплект напильников;
  • станок с тисками для фиксации обрабатываемых металлических заготовок;
  • прочие подручные инструменты для работы с металлом.

Также обязательно нужно иметь для работы со сваркой специальные средства защиты: очки, маску, спецодежду, перчатки.

Мангал из газового баллона в виде паровоза своими руками: чертежи, фото

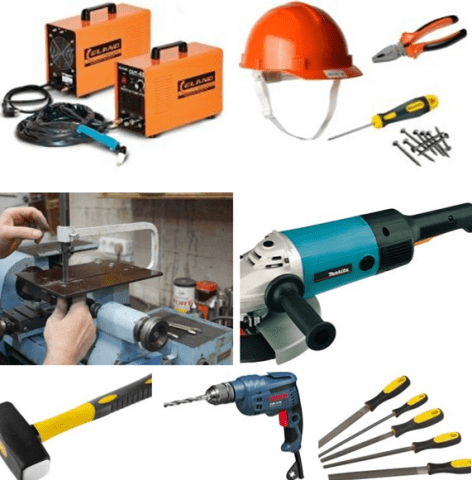

Для сборки самодельного мангала-паровоза из газового баллона потребуется комплект инструментов

Выбор материалов

Рекомендуемые расходные материалы для самостоятельного изготовления мангала для приготовления шашлыков и прочих мясных блюд на приусадебном участке:

  1. Основным элементом самодельного мангала в виде паровоза является газовый баллон емкостью 50 л. Он будет выполнять ключевую функцию жаровни для приготовления шашлыка.
  2. Для изготовления дополнительных отсеков и обшивки каркаса понадобится листовое железо толщиной 8 мм.
  3. Труба для отведения дыма может быть выполнена из металла либо чугуна. Оба эти материала выдерживают максимальные температуры при нагревании открытым огнем.
  4. Для изготовления каркаса подойдет профильная стальная труба, металлические уголки, арматура толщиной не менее 8 мм.
  5. Для декорирования мангала-паровоза можно использовать кованые элементы.
  6. Такие элементы декора, как колеса паровоза, можно изготовить подвижными, чтобы при необходимости можно было легко перемещать тяжелый металлический мангал по загородному участку.
Читайте также »   Самостоятельное возведение веранды

Дополнительно можно установить фонари для подсветки зоны отдыха с мангалом в темное время суток.

Мангал из газового баллона в виде паровоза своими руками: чертежи, фото

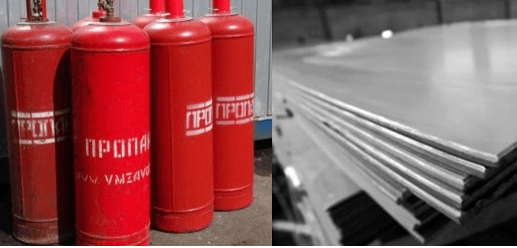

Газовые баллоны и металлические листы необходимы для сварки мангала своими руками

Как сделать мангал из газового баллона похожий на паровоз

Перед тем как самостоятельно сварить многофункциональный декоративный мангал-паровоз из железа, нужно создать проект и разработать чертежи на бумаге с точными размерами всех элементов конструкции.

По созданным чертежам нужно сразу подготовить все инструменты, расходные материалы, крепежные детали. Также рекомендуют предварительно расписать пошаговый план сборки самодельного мангала для дачи.

Алгоритм выполнения работ:

  1. Распиловка металла на отдельные элементы конструкции согласно размерам разработанного чертежа.
  2. Просверливание в стальных заготовках отверстий для соединительных болтов.
  3. Шлифовка готовых металлических деталей, обработка антикоррозионными пропитками, окрашивание огнеупорной краской.
  4. Сварка металлического каркаса.
  5. Установка, фиксация болтами либо приваривание основных отсеков мангала: жаровни, отделения для хранения дров, дымоотводной трубы и прочих.
  6. Декорирование готового мангала.

Последовательность выполнения монтажных работ может немного отличаться в зависимости от сложности проекта, используемых материалов, способа их соединения, функциональности и декорирования. Но общие этапы будут одинаковыми: разрезка газового баллона под мангал, сборка каркаса-рамы, установка колес и облицовка корпуса.

Безопасная разрезка газового баллона болгаркой

Нельзя разрезать газовый баллон сразу после его эксплуатации. Это опасно для здоровья и жизни человека, так как во время резки металла образуются искры и пустой баллон, находящийся под давлением, может взорваться.

Предварительно нужно выпустить оставшийся газ и воздух.

Мангал из газового баллона в виде паровоза своими руками: чертежи, фото

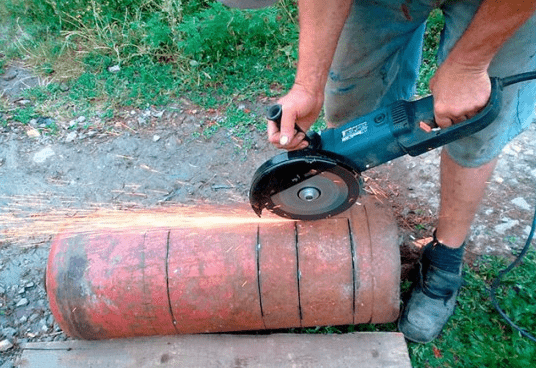

Правильный распил газового баллона болгаркой

Подготовка газового баллона к резке:

  • сначала кран просто полностью откручивают, сколько позволяет резьба, стравливают давление воздуха и выпускают остатки газа;
  • далее кран полностью демонтируют с баллона рожковым либо специальным газовым ключом, если нужно сорвать резьбовое соединение, подвергшееся коррозии;
  • чтобы полностью освободить металлическую емкость от газа и воздуха, в нее нужно закачать воду с помощью капельницы, которая поможет вытолкнуть взрывоопасную смесь.

Важно! Баллон нужно полностью заполнить водой, чтобы исключить риски взрыва газо-воздушной смеси.

Только после выполнения такой подготовки можно приступать к распиловке газового баллона болгаркой.

Сваривание рамы-каркаса для установки мангала из газового баллона

Сварка каркаса-рамы для установки жаровни из баллона и прочих дополнительных отсеков согласно проекту мангала-паровоза не составляет никакого труда. Главное, уметь пользоваться сварочным аппаратом.

Если же нет ни сварки, ни опыта выполнения сварочных работ, каркас можно сделать сборно-разборным с помощью болтовых соединений. Для этого просто в металлических заготовках просверливают сквозные отверстия диаметром под используемые болты с гайками.

Внимание! При сварке каркасной конструкции обязательно нужно проверять качество выполненных швов. Для этого их зачищают напильником, простукивают молотком. При обнаружении любых дефектов процедуру повторяют.

После сборки каркаса сразу стоит определить и подготовить места установки колес, особенно если планируют делать их подвижными для передвижения мангала-паровоза из газового баллона по садовому участку.

Мангал из газового баллона в виде паровоза своими руками: чертежи, фото

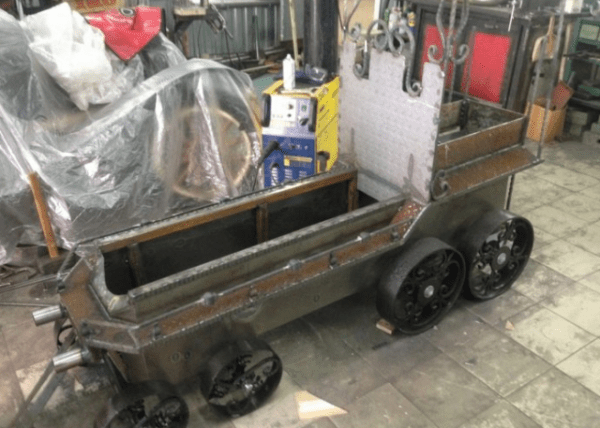

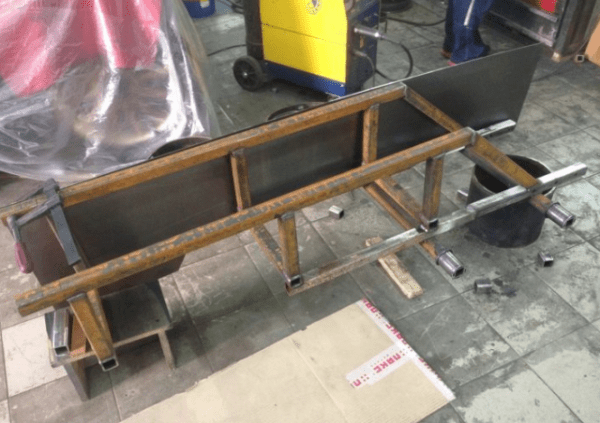

Каркасная основа из металлического профиля под мангал из газового баллона

Облицовка корпуса

При самостоятельном сооружении корпуса мангала-паровоза каждый может проявить фантазию и поэкспериментировать с оформлением и функциональностью конструкции. В стандартном исполнении на таком мангале обустраивают горизонтальную гриль-барбекю и вертикальную камеру.

Читайте также »   Качели для дачи своими руками: из чего и как сделать качели самостоятельно

Как правило, шашлык готовят в обрезанной половине газового баллона, для которой дополнительно делают крышку. Она предотвратит попадание внутрь пыли, листьев деревьев и прочего мусора, в том числе атмосферных осадков, когда мангал не используют. Для фиксации крышки можно приварить обыкновенные дверные петли. Обязательно сверху к крышке нужно приделать ручку.

Для облицовки каркасной конструкции по бокам, а также изготовления дополнительного отсека под дрова использует листовой металл. Его разрезают по необходимым размерам и сваривают короб.

Установка колес

Мангал из газового баллона в виде паровоза своими руками: чертежи, фото

Колеса рекомендуют изготавливать до сваривания каркасной конструкции мангала

Если планируют установку подвижных колес, под них отдельно нужно сварить раму с осями.

Дополнительные приспособления

Для изготовления многофункционального мангала к каркасной конструкции можно пристраивать дополнительные приспособления. Допустимо оборудовать навесными полочками, крючками для подвешивания шампуров, решеток, лопаток, кочерги и прочего инвентаря, который может понадобиться в процессе приготовления мясных блюд на углях.

Крючки можно приварить сверху либо по бокам корпуса. Полочки оборудуют внутри сваренного из металлических листов блока, встроенного в каркас мангала.

Можно над мангалом дополнительно оборудовать навес от атмосферных осадков, вывести через него трубу для отведения дыма, которую также закрыть декоративным колпачком, чтобы внутрь не попадала дождевая вода.

Самодельный мангал-паровоз по типовому проекту у каждого может получиться совершенно индивидуальным. Все зависит от фантазии мастера по декорированию готовой конструкции, использования дополнительных отсеков и функциональных приспособлений.

Мангал из газового баллона в виде паровоза своими руками: чертежи, фото

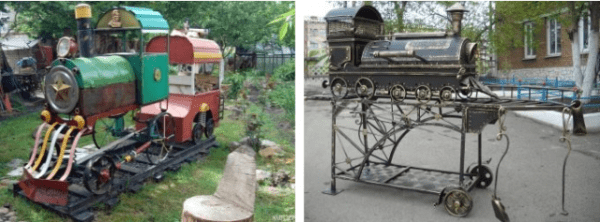

Стационарный мангал-паровоз и передвижная модель из газовых баллонов и металлических деталей

Идеи дизайна мангала в форме паровоза с фото

Вариантов сооружения мангалов-паровозов своими руками из листового железа и газовых баллонов существует множество. Все они отличаются функциональностью, количеством мест для приготовления разных мясных блюд на дровах, наличием дополнительных отсеков для хранения дров и посуды, наличием различных полочек и крючков для кухонного инвентаря, а также элементами декора.

Самые элегантные конструкции могут содержать элементы ковки, какие-либо литые декоративные компоненты. Здесь все зависит от фантазии, предпочтений, а также умения и опыта работы мастера с различным металлом.

Декоративные мангалы получаются достаточно габаритными и тяжелыми, поэтому для удобства эксплуатации лучше, если колеса будут крутиться. Это позволит при необходимости менять место расположения мангала на загородном участке.

Мангал из газового баллона в виде паровоза своими руками: чертежи, фото

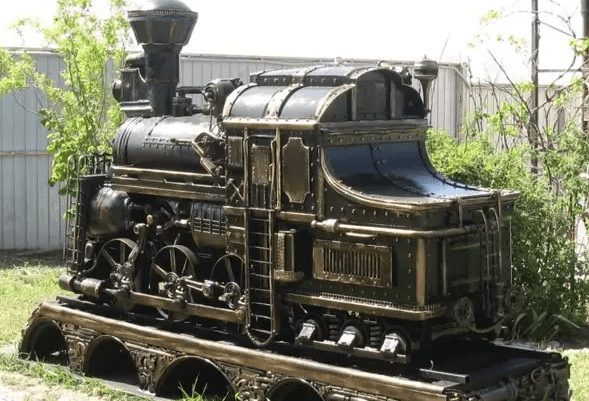

Варианты самодельных мангалов из газовых баллонов, имеющих внешний вид паровоза, помогут выбрать конструкцию на любой вкус

Для декорирования мангальной конструкции можно использовать предметы из металла: прутья, цветы, разнообразные декоративные заклепки и прочие элементы. При этом необязательно копировать уже готовые предметы декора, их можно придумывать самостоятельно, тогда мангал для садового участка будет совершенно не похож на другие модели.

Мангал из газового баллона в виде паровоза своими руками: чертежи, фото

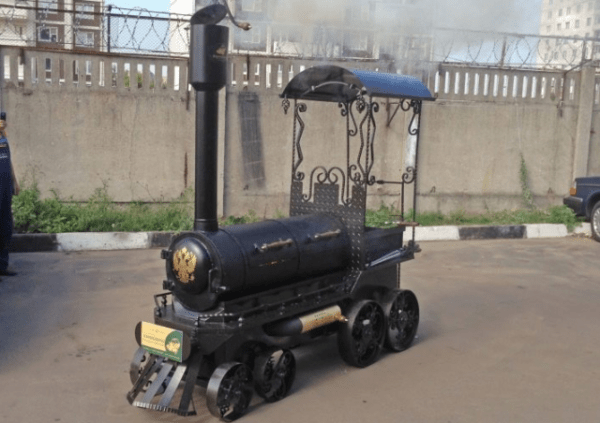

Цветы из металла отлично украсят любую конструкцию, в том числе самодельный мангал-паровоз из баллона газового на 50 л

Стальными завитками часто украшают внутреннее пространство каркаса, если его полностью не обшивают листовым железом.

Если есть навыки ковки, можно сделать декоративную кабину паровоза с крышей, в которой оборудовать ящик для хранения дров на растопку жаровни.

Важно! Чтобы красивый металлический мангал прослужил как можно дольше, металл обязательно обрабатывают антикоррозионными составами и окрашивают огнеупорной краской для наружных работ.

Мангал из газового баллона в виде паровоза своими руками: чертежи, фото

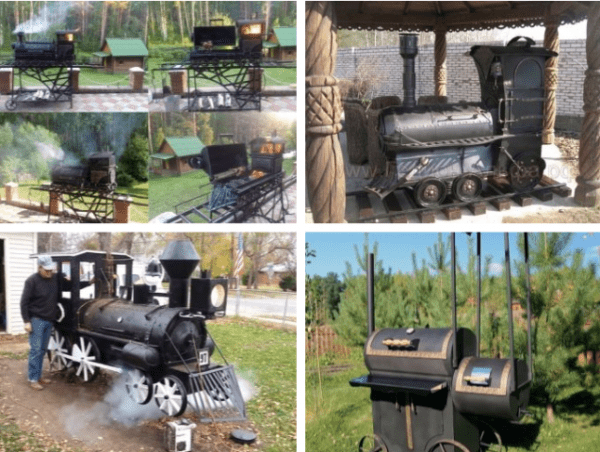

В процессе эксплуатации нужно периодически проверять поверхности на предмет повреждений, поражения металла коррозией и обновлять защитное покрытие

Заключение

Сделать мангал-паровоз из газового баллона своими руками при наличии сварочного аппарата и опыта выполнения работ не сложно. Но для обустройства многофункциональной, оригинальной конструкции нужно уделить больше свободного времени, особенно если планируют самостоятельное изготовление кованых элементов декора. Такая функциональная конструкция из металла не только позволит комфортно отдыхать на природе с шашлыками, копченой рыбкой и прочими мясными блюдами, пропитанными ароматным дымком, но и станет одним из основных элементов декора на приусадебном участке.
