Ретро проводка в деревянном доме

«Ретро» и «винтаж». Одни только эти два слова способны вызвать замирание сердца у определенной категории людей, наделенных повышенным чувством прекрасного. Эти люди последовательны во всем, поэтому ретро проводка в их глазах олицетворяет хороший вкус и оригинальность.

А если дом построен, например, из оцилиндрованного бревна, и внутренняя отделка нарочито отсутствует, то ретро проводка на роликах уж точно будет выглядеть наиболее эстетично. Ведь пластиковый кабель-канал в такой ситуации не будет плотно прилегать к стене из-за пазов между бревнами, а монтаж кабеля при помощи скобок по сгораемым конструкциям запрещен. Про унылую серую и будничную гофротрубу и вовсе умолчим.

Получается, что выбор ретро проводки для монтажа в деревянном доме вполне практически обоснован.

Итак, что же такое ретро проводка? Классически, эдак в начале 20-го века, она выполнялась двумя одножильными многопроволочными проводами, свитыми по спирали. Изоляция этих проводов была одинарная, а крепились они на опорных фарфоровых изоляторах (роликах). Ответвительные коробки не применялись совсем, соединения проводов выполнялось скруткой, которая пряталась под изоляцию провода, чтобы концы не торчали в сторону.

Ретро проводка в деревянном доме

Ретро проводка в деревянном доме

Ретро проводка в деревянном доме

Ретро проводка в деревянном доме

Понятное дело, такая электропроводка никак не соответствует современным требованиям пожарной и электробезопасности. Поэтому на сегодняшний день возможно выполнить только имитацию проводки старого образца, стилизацию ее под ретро.

Для этих целей некоторые электромонтажники приобретают маленькие пластиковые или фарфоровые изоляторы и свивают одножильные провода при помощи дрели в общий жгут. В зависимости от наличия/отсутствия заземления жгут может содержать два или три провода. При монтаже жгут просто надевается на изоляторы, прикрученные к стене или потолку через равные промежутки. Перед изолятором и после него лучше заблаговременно надевать небольшие кусочки термоусаживаемой трубки (ТУТ), подходящей по цвету провода. Трубка обеспечит надежность монтажа.

Но все-таки самостоятельная навивка провода под ретро – это для желающих сэкономить. Да и подобрать провод, изоляция которого будет иметь индексы НГ (негорючий) и LS (с низким дымовыделением), для свивки в ретро жгут будет непросто. Поэтому лучше приобрести специальный ретро провод заводского исполнения, специально сертифицированный для монтажа в составе открытой электропроводки.

Читайте также »   Пластиковые короба (кабель-каналы), как крепить кабель-канал

Ретро проводка в деревянном доме

Ходят слухи, что производство такого провода уже налажено на территории РФ где-то в Подмосковье, но в магазинах нашей страны российский ретро провод пока на глаза не попадается. Собственно говоря, и с зарубежным ретро проводом ситуация на рынке ненамного лучше.

Провод и арматуру для монтажа электропроводки в стиле ретро обычно приходится заказывать в Италии. Вам, может быть, и не придется обращаться туда самостоятельно, но ваш поставщик, вполне возможно, будет иметь дело с итальянцами.

Например, фирмы Fontini и GI Gambarelli производят не только ретро провод сечением 0,75 – 2,5 кв. мм. с двумя или тремя жилами, но и ролики для установки провода, а также розетки, поворотные выключатели, ответвительные коробки и блоки, содержащие розетку и выключатель на общем основании.

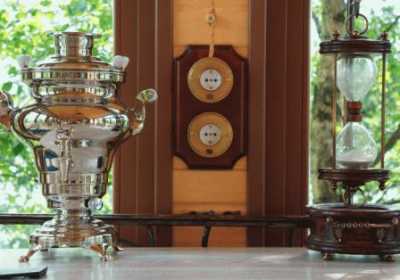

Все эти элементы электропроводки стилизованы под старину, материал их – фарфор, и выполнены они с соблюдением всех норм пожарной безопасности. Розетки, разумеется, содержат заземляющий контакт. Одним словом, можно выполнить ретро электропроводку, отвечающую самым высоким требованиям безопасности.

Есть только одно «но». Бухта ретро провода длиной 50 метров может запросто стоить семь-восемь тысяч рублей. Выключатель или розетка будут стоить полторы-две тысячи рублей. Один ролик – около 30 рублей (а сколько их надо на целый дом!). То есть, ретро проводка обойдется любителям старины и эстетам совсем не дешево, и об этом надо помнить.

Самое интересное, что и продукция фирмы «Salvador», также специализирующейся на производстве ретро кабеля и аксессуаров, но расположившей свое производство в Китае, не уступает по цене своим итальянским аналогам. Так что экономия вряд ли возможна.



Вне зависимости от того, где вы приобретете ретро провод, структура каждой его жилы будет следующей: многопроволочная медь в двойной оболочке из ПВХ пластиката, покрытая искусственным негорючим шелком. Цвет внешней оболочки ПВХ каждой жилы соответствует нормам ПУЭ: голубой, коричневый и желто-зеленый.

Цвет внешнего шелкового покрытия – это вопрос личного вкуса и дизайна. Кто-то полагает, что под цвет дерева подходит золотистый или бежевый провод. А кому-то кажется, что ретро проводка – это тоже элемент интерьера, и она должна выделяться на фоне стен по цвету – быть, например, белой или настолько черной, что просто антрацитовой.

Ретро проводка в деревянном доме

Под цвет провода выбирается и цвет корпусов розеток, выключателей и ответвительных коробок, а также цвет изоляторов (роликов).

Читайте также »   Простой регулятор мощности для плавного включения ламп

Из-за того, что ретро провод очень дорог, а также по причине того, что его максимальное сечение ограничено 2,5 кв. мм., не следует рассчитывать выполнить всю проводку именно в стиле ретро. Вводной кабель никак не будет вписываться в общий винтажный стиль, его надо будет прятать в трубу. И если последняя в интерьер не вписывается, то ее можно будет спрятать за обшивкой.

В трубах придется проложить и кабель к мощным стационарным приемникам, например, к электрической плите или водонагревательному котлу. Вместо труб можно использовать и пластиковый кабель-канал, подобранный под цвет стен. В качестве кабеля для стационарных электроприемников можно использовать обыкновенный ВВГнг, ведь его все равно не будет видно и к ретро стилю он не будет иметь никакого отношения.

Нередко при монтаже ретро проводки в деревянных домах электрики по согласованию с хозяином помещения или дизайнером находят и еще один способ сэкономить на дорогом проводе. Ту часть проводки, которая отходит от вводного щита и питает группы, можно тоже выполнить обычным кабелем под обшивкой потолка в трубе или просто по стене в коробе. Тогда получается, что непосредственно ретро провод идет только от ответвительных коробок к розеткам, выключателям и светильникам. Нередко этого бывает и достаточно, поскольку самая заметная часть проводки – это та, которая проходит по стенам вертикально или переходит на потолок к светильникам.

Для соединения жил ретро проводов в ответвительных коробках можно воспользоваться двумя способами:

1. Облудить и заизолировать обыкновенную скрутку. Многопроволочные жилы легко скручиваются, и, если не экономить на припое и не забывать про флюс, соединение будет надежным.

2. Облудить концы жил и посадить их на клеммник, например Wago. Если соединяются жилы ретро кабеля и однопроволочные жилы ВВГ, то этот способ становится единственным.

Александр Молоков, Электрик Инфо

В статье использованы иллюстрации с каталогов компаний «Salvador» и «GI Gambarelli», специализирующихся на производстве проводов, арматуры для монтажа  и электроустановочных изделий для ретро проводки.
