Требования к скрытой электропроводке, необходимые материалы и оборудование, особенности монтажа.

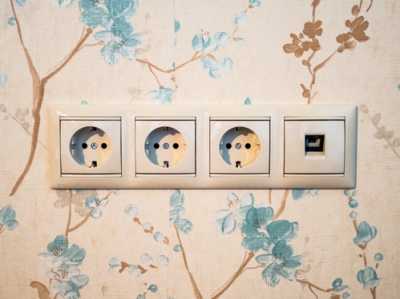

Скрытая электропроводка

Надо отметить, что четкого и однозначного разделения электропроводки на скрытую и открытую просто нет. Бытуют два разных мнения: одни считают скрытой только ту электропроводку, трассу которой не видно, невозможно проследить. В то же время, другие полагают, что проводка в тубах и кабель-каналах тоже должна относиться к скрытой, поскольку кабель не видно, и он защищен механически.

Ломать на эту тему копий мы не станем. Поговорим лишь об электропроводке, которую все считают скрытой. По способу прокладки кабеля ее можно разделить на проводку, прокладываемую в штробах, и на проводку, монтируемую под какую-либо обшиву. В одном помещении эти способы прокладки кабеля вполне могут комбинироваться.

Ну, и, разумеется, к скрытой электропроводке предъявляется целый ряд требований, на каждом из которых попытаемся остановиться подробно.

Скрытая или открытая электропроводка – что лучще?

Скрытая проводка кабеля

Плюсы:

  • проводов не видно за слоем гипса или цемента, который не только надежно скрывает кабель, но и служит хорошим диэлектриком при условии, что штукатурка сухая.

Минусы:

  • при повреждении цепи крайне трудно выяснить, где именно произошел обрыв или утечка;

  • до провода сложно добраться, ведь для этого придется снять керамическую плитку или обои, а значит после починки нужно делать ремонт, что требует немало денежных средств.

Открытая проводка кабеля

Плюсы:

  • к проводке несложно добраться, при этом не придется снимать плитку или обои, а затем делать ремонт.

Минусы:

  • проводники видны, что не совсем эстетично; открытую проводку проще повредить, чем скрытую.

Требования к скрытой электропроводке

Первое и самое главное требование – это требование пожарной безопасности. Из-за этого требования скрытая проводка в деревянном доме под внутренней обшивкой должна выполняться в стальных или ПВХ трубах. В кирпичных же и бетонных домах кабели электропроводки должны либо заделываться в штробе, либо монтироваться в гофротрубе за обшивкой из листов ГКЛ, ГВЛ, СМЛ или фанеры.

Следующее требование – это обеспечение сменяемости электропроводки. Идея здесь в том, чтобы оставить возможность замены и добавления кабелей без того, чтобы снимать обшивку стен и производить какие-либо разрушения. Но, к сожалению, это замечательное требование часто вынужденно не соблюдается. Ведь очень редко имеется возможность пробить в стене штробу, достаточную для укладки целой трубы. Поэтому для сменяемости зачастую остается только труба или гофротруба за обшивкой, да трубы для электропроводки, укладываемые под полы.

Читайте также »   Повышающий регулятор мощности для паяльника

Коль скоро проводка скрытая, то к ней предъявляется одно специфическое требование, облегчающее впоследствии ее эксплуатацию. Это требование касается пути прохождения кабельной трассы. Во время монтажа всегда есть некоторый соблазн проложить кабель как душе угодно: где-то по диагонали, где-то горизонтально посередине стены. Это может обеспечить экономию времени и материалов. Однако лучше, все-таки помнить, что все кабельные переходы должны выполняться либо по строгой вертикали, либо по горизонтали под потолком или на высоте 2,5 метра. Это для проводки по стенам. Если же проводка выполнена под полом, то кабель всегда должен идти параллельно какой-либо паре стен.

Скрытая электропроводка

Соблюдение этого требования облегчит в дальнейшем представление пути прохождения кабеля. Ведь видно его не будет, а стены будут эпизодически сверлиться, пол, возможно, тоже будет пробиваться, и повредить при этом кабель проще простого.

По тем же соображениям перед монтажом скрытой проводки будет нелишним составить подробный ее план с указанием мест расположения всех ответвительных коробок. План будет обязателен для исполнения и последующего хранения.

Для скрытой электропроводки, как и для открытой, не на последнем по значению месте стоит электробезопасность. Соответственно, обязательно наличие третьего проводника (РЕ) в линии для устройства системы TN-S или ТN-C-S. Если подключение проводника РЕ невозможно по причине отсутствия соответствующего магистрального провода в подъездном щите, то кабельную линию лучше все равно выполнить трехпроводной, а желто-зеленый провод просто никуда не подключать до лучших времен.

Также из соображений электробезопасности в составе скрытой электропроводки предусматриваем УЗО или дифференциальные автоматические выключатели для помещений с повышенной опасностью (ванная, кухня), разрабатываем систему уравнивания потенциалов.

Материалы и оборудование для скрытой электропроводки

Кабель для скрытой проводки подойдет самый обыкновенный – ВВГнг. Если не смущают большие финансовые затраты, можно выполнить монтаж кабелем NYM. И ВВГ, и NYM имеют достаточно долгий нормативный срок службы, чтобы на протяжении десятилетий со скрытой проводкой не было никакой головной боли. В то же время изоляция их достаточно прочна, чтобы легко выдержать даже мокрую заделку в штробе.

Читайте также »   Системы уравнивания потенциалов

Сечение кабеля для скрытой проводки выбираем стандартное: для цепей освещения – 1,5 кв. мм, для розеточных сетей – 2,5 кв. мм., а для электрической плиты будет достаточно 4 кв. мм. Отступления от этих норм бывают необходимы крайне редко.

Распределительные щиты для скрытой проводки подходят абсолютно любые, в том числе и те, что формально предназначены для проводки открытой. То же самое, в принципе, можно сказать и о выключателях с розетками. Однако розетки и выключатели для скрытой проводки смотрятся лучше и занимают меньше пространства, поэтому лучше отдать предпочтение именно им. Для них необходимы будут и специальные подрозетники для все той же скрытой проводки: под установку в сплошные или полые стены.

Ответвительные коробки для скрытой электропроводки также бывают двух модификаций – для сплошных и для полых стен.

Особенности монтажа скрытой электропроводки

Главной особенностью монтажа скрытой электропроводки чаще всего является необходимость штробления. Это очень грязная, шумная и трудозатратная процедура, которую необходимо проводить на самом начальном этапе ремонта помещения. На том же этапе необходимо пробить коронками отверстия для подрозетников и ответвительных коробок.

Следующим важным этапом устройства скрытой проводки будет крепление в штробах кабельных жгутов при помощи дюбель-хомутов, монтажной полосы или раствора алебастра. Подрозетники и ответвительные коробки крепятся в сплошных стенах тоже при помощи гипса или алебастра.

Для скрытой проводки в трубах штробление исключается. Вместо него будет монтаж труб при помощи хомутов, монтажных пластин, накладок или клипс. Кабель можно протянуть по трубе как до, так и после ее монтажа, в зависимости от того, что удобнее.

Независимо от того, как и в чем мы монтируем кабель, необходимо маркировать концы, чтобы не запутаться во время соединения их в коробках.

После протяжки кабелей, установки подрозетников и ответвительных коробок, монтаж скрытой электропроводки утрачивает всякую специфику: обычное соединение концов, подключение аппаратов, розеток и выключателей и пробный пуск.

Подробнее по этой теме смотрите здесь: Как выполнить монтаж скрытой электропроводки в быту
