Проходной выключатель. Схема подключения, Проходные выключатели

Схемы проходных выключателей позволяют осуществлять включение и выключение освещения с двух и более различных месть их установки. Это в некоторых случаях не просто удобно, а и очень необходимо.

К примеру, в помещении имеется длинный коридор. Он естественно освещается. Включив свет в начале, и имея эту самую схему подключения проходного выключателя, вам не придётся вновь возвращаться для отключения, а можно это сделать вторым выключателем, что установлен в другом конце коридора. Очень часто такие схемы также используются для управления освещением лестниц.

Что лучше использовать: проходные выключатели или бистабильные реле? Ответ здесь.

Как правильно подключить проходные выключатели для независимого управления освещением из двух мест.

Давайте подробнее рассмотрим эту схему подключения, состоящую из двух проходных выключателей. Для неё потребуются два переключателя (они также называются «проходные»), каждый из которых имеет по три контакта и два положения переключения. Причём, режим переключения должен быть «перекидного характера», то есть — один контакт является общим для двух других. В одном положении он замкнут с одним из них, а в другом положении, естественно, с другим. Следовательно, общая замкнутость всех трёх контактов полностью исключена.

Схема подключения проходного выключателя для управления светильником из 2-х мест

Проходной выключатель на три контакта и два положения (сверху находится общий контакт)

Пояснения к схемам

Теперь разберёмся с нарисованными схемами. Обе схемы состоят из соединительной коробки, самих проходных выключателей, светильника и соединительных проводов (при монтаже, это будут двух, трёх и четырехжильные кабеля). На первой схеме изображена схема подключения проходного выключателя с управлением из двух разных мест.

Как видно, один провод (в нашем случае это нулевой) идёт от источника электропитания в соединительную коробку и с неё уже на лампу. Другой (фазный провод), после коробки подсоединяется к общему контакту одного из выключателей. Два переключаемых контакта одного выключателя соединяются с двумя контактами второго выключателя (через коробку). Ну и с общего контакта второго выключателя фаза подаётся на второй контакт лампы.

Что касается самого монтажа данной схемы: ставятся на свои установочные места проходные выключатели, от которых выводятся трехжильные кабеля. Монтируются светильники, что соединятся параллельно и от которых в итоге выходит двухжильный кабель.

Далее, в наиболее подходящем месте устанавливается соединительная коробка (с учётом минимальной длины кабеля и удобного места самого расположения этой коробки). В неё то и вводится кабель от светильников, питания и самих проходных выключателей. В этой коробке производится соединение проводов между собой, как показано на схеме.

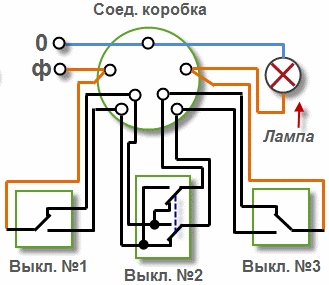

Схема подключения проходного выключателя для управления светильником из 3-х мест

Как управлять освещением из трех мест

Схема подключения проходного выключателя с управлением из трех мест мало чем отличается от предыдущей (общий принцип работы одинаков). В ней добавлен ещё один проходной выключатель, который немного отличается от предыдущих. Как видно из схемы, это спаренный выключатель. То есть, при нажатии одной клавиши, происходит одновременное перекидывание двух контактов электрически независимых друг от друга. Вдобавок, как вы должны были заметить, с него выходит четырехжильный кабель.

Схемы подключения проходных выключателей подобного типа хороши тем, что относительно просты в своём конструктивном исполнении (не требуется дополнительных компонентов). Но они ограничены количеством таких мест управления.

Задачу независимого управления освещением из двух мест можно решить также используя специальные импульсные реле и блоки для дистанционного управления освещением.
