Воздуходувка своими руками – довольно специфическое приспособление, которое эффективно используют дома, например, для удаления пыли внутри компьютерной и бытовой техники. Также такое устройство не будет лишним в гараже или в домашней мастерской, в том числе найдет практичное применение на приусадебном участке загородного дома.

Оглавление:

Виды воздуходувок по типу двигателя

Как сделать воздуходувку своими руками из подручных материалов

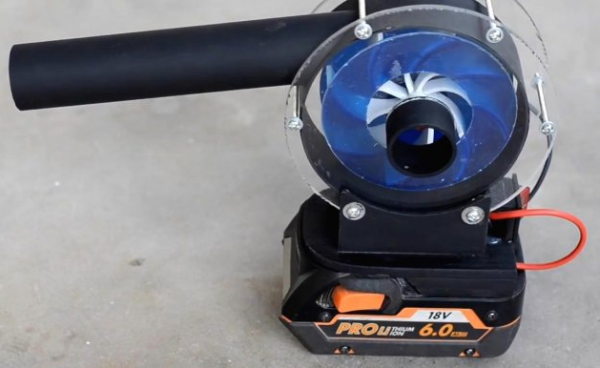

Компактная, но достаточно мощная воздуходувка, сделанная своими руками, может работать на аккумуляторе от электрического шуруповерта

Существуют разные варианты конструкций воздуходувок для сборки своими руками. Основными рабочими элементами является вентилятор, нагнетающий воздушный поток, и мотор, который приводит его в движение. Поэтому такие устройства подразделяют в первую очередь по типу используемого двигателя.

Электрические модели

Воздуходувки с электромотором, сделанные своими руками, характеризуются небольшой мощностью, компактными габаритами, незначительной массой и практически бесшумной работой.

Такие устройства работают от стандартной домашней розетки либо аккумуляторных батарей. Они подходят для работы на малых площадях.

Бензиновые модели

Садовые пылесосы, сделанные своими руками, и оснащенные бензиновым двигателем – это достаточно мощные агрегаты, отличающиеся повышенной производительностью. Их часто дополнительно оснащают опцией мульчирования. Бензиновые модели способны обрабатывать значительные территории.

Модели без двигателя

Также можно сделать своими руками воздуходувку и без мотора. Такие приспособления представляют собой специальные насадки для другой бытовой техники, например, для бензинового триммера. Это корпус с вентилятором, который устанавливают на место рабочей головки бензиновой косы. Такие модели применяют для уборки садовых дорожек от мелкого мусора.

Необходимые инструменты и материалы

В зависимости от выбранной конструкции воздуходувки для изготовления своими руками могут понадобиться следующие расходные материалы с инструментами:

  • электромотор на 12 В с аккумуляторной батареей;
  • материал для изготовления корпуса;
  • вентилятор;
  • электродрель с функцией шуруповерта;
  • болгарка, электрический лобзик;
  • газовая горелка, строительный фен;
  • самонарезающие шурупы;
  • пластиковая трубка;
  • монтажный клей;
  • измерительная рулетка;
  • переключатель режимов.
Читайте также »   Вентиль водопроводный запорный: виды и назначение

Как сделать воздуходувку своими руками из подручных материалов

Сделать эффективный садовый пылесос своими руками можно на основе старого бытового пылесоса, угловой шлифовальной машинки или триммера.

Как сделать воздуходувку из пылесоса

Старый пылесос, но с рабочим двигателям – отличная основа для изготовления своими руками садовой воздуходувки. Нужно только сделать из полипропиленовой трубы корпус оптимальной длины.

Последовательность сборки самодельного агрегата для уборки мусора на садовых дорожках (за основу взят обычный бытовой пылесос):

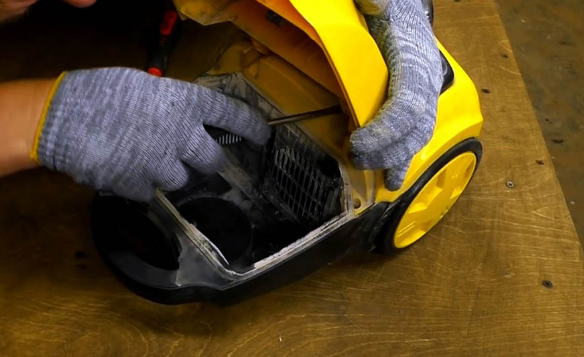

  1. Сначала разбирают пылесос. Демонтируют электромотор, проверяют его работоспособность.

    Как сделать воздуходувку своими руками из подручных материалов

  2. Отрезают от пластиковой водопроводной трубы отрезок 35-40 см для установки двигателя от пылесоса.
  3. В заготовке из трубы делают болгаркой специальные пазы под выступы щеткодержателей пылесоса.
  4. Вырезают из пиломатериала толщиной 2-3 см круг, диаметр которого должен быть равен диаметру мотора от пылесоса.

    Как сделать воздуходувку своими руками из подручных материалов

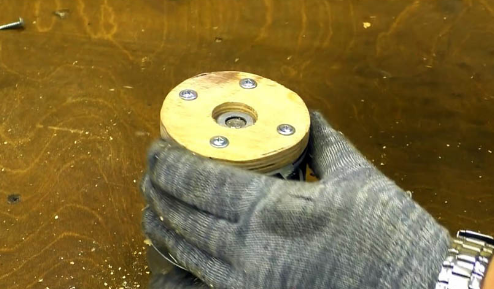

  5. В деревянном кругу делают отверстия, фиксируют к мотору болтами.
  6. На трубе делают разметку маркером, монтируют выключатель.
  7. От выключателя протягивают к двигателю электропровод.
  8. Фиксируют мотор внутри корпуса из пластика. В результате деревянная шайба должна находиться внутри ПВХ трубы.
  9. Поверх натягивают эластичную, но прочную резиновую прокладку.

    Как сделать воздуходувку своими руками из подручных материалов

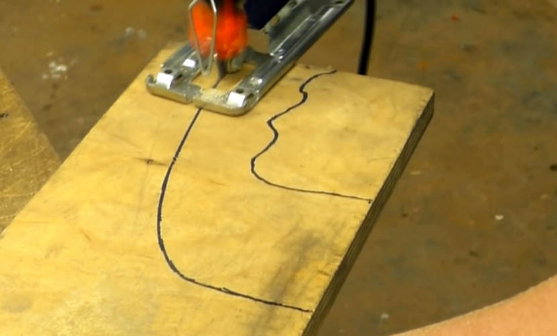

  10. Вырезают электрическим лобзиком из прочного фанерного листа рукоятку, предварительно нанеся маркером контуры данного элемента. Заготовку тщательно шлифуют наждачной бумагой, особенно кромки по срезу.
  11. К деревянной рукояти подсоединяют пластину, изготовленную из такого же материала, как и корпус самодельной воздуходувки из пылесоса. Затем фиксируют изделие к корпусу с двигателем.

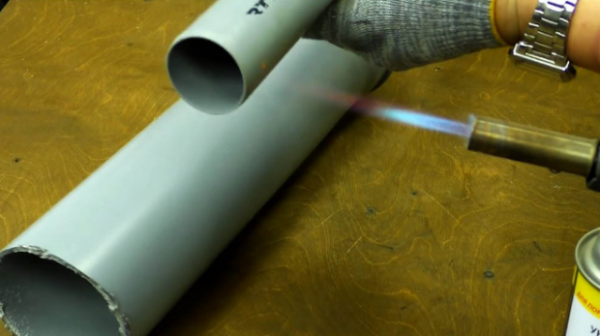

  12. Изготавливают из труб различной длины и диаметра рабочие насадки для самодельного садового пылесоса. Одну насадку оставляют абсолютно круглой и несколько насадок делают со сплюснутым окончанием. Для этого конец пластиковой трубки предварительно нагревают строительным феном. Затем сплющивают до нужной формы.

    Как сделать воздуходувку своими руками из подручных материалов

  13. С помощью крепежных элементов фиксируют пластиковую насадку к корпусу с мотором от пылесоса.
  14. Тестируют работоспособность самодельной садовой воздуходувки для удаления мусора с пешеходных дорожек на приусадебном участке. Проверяют правильное направление воздушного потока, герметичность изделия.
Читайте также »   Как сделать чучело на Масленицу своими руками: из сена, веника, для сжигания, маленькое

Как сделать воздуходувку своими руками из подручных материалов

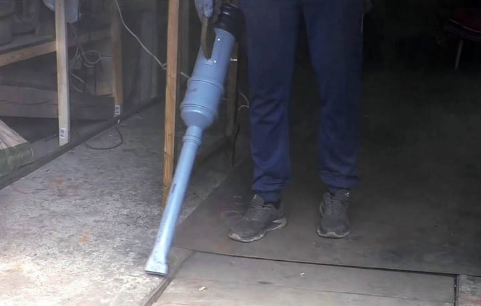

Самодельную воздуходувку можно смастерить на основе бытового пылесоса

Воздуходувка своими руками из триммера

Триммер – одна из модификаций газонокосилки. Этот инструмента активно используют на больших приусадебных территориях для скашивания высокой травы.

Конструкция достаточно простая. Вместо рабочей лесы либо режущих ножей устанавливают обычный бытовой вентилятор.

Последовательность сборки самодельного устройства:

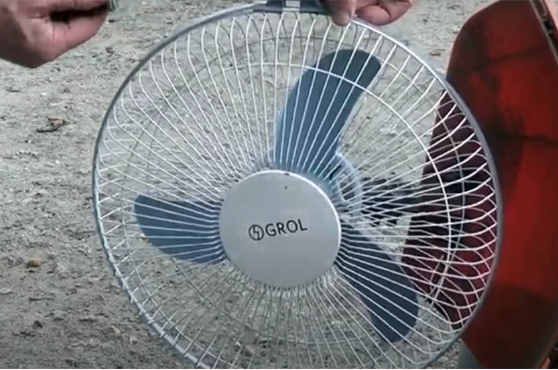

  1. Разбирают старый напольный вентилятор.

    Как сделать воздуходувку своими руками из подручных материалов

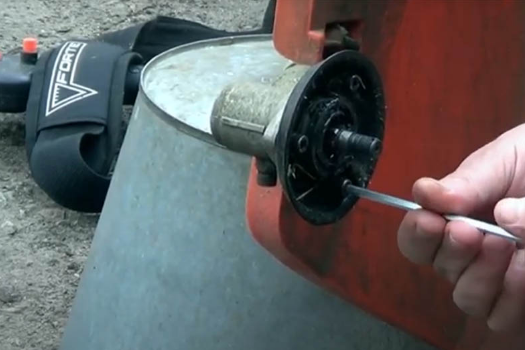

  2. Частично демонтируют мотор триммера, откручивают крепежи внутреннего кольца-крышки.

    Как сделать воздуходувку своими руками из подручных материалов

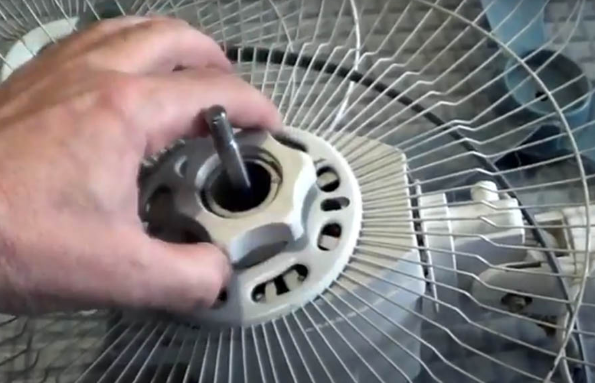

  3. Снимают кольцо и прикладывают к решетке вентилятора сзади, отмечают маркером точку, в которой просверливают сквозное отверстие для соединения этих деталей.
  4. Устанавливают решетку вентилятора на триммер вместо снятого кольца-крышки.
  5. Фиксируют решетку базовыми креплениями триммера.

    Как сделать воздуходувку своими руками из подручных материалов

  6. В центре делают отверстие. Фиксируют болтом крыльчатку вентилятора.
  7. Устанавливают и фиксируют переднюю защитную решетку вентилятора.
  8. Соединяют самодельный воздуходув с двигателем триммера.

Как сделать воздуходувку своими руками из подручных материалов

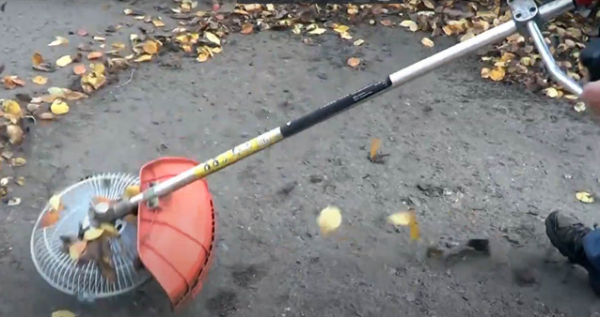

Самодельный садовый пылесос из триммера

Воздуходувка своими руками из болгарки

Легко и быстро можно сделать своими руками в домашних условиях мини-воздуходувку из болгарки (УШМ). Это компактное, но достаточно мощное устройство, которое отлично подойдет для домашней мастерской и гаража.

Из расходных материалов понадобится листовое железо, отрезки металлических труб и болгарка.

Порядок сборки воздуходувки из УШМ своими руками:

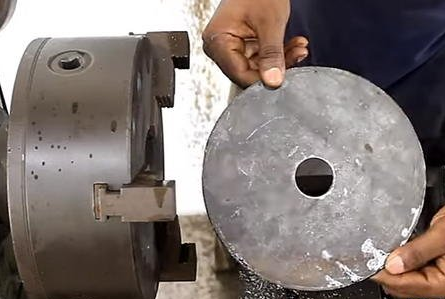

  1. Вырезают диск из металлического листа требуемого диаметра. В центре просверливают сквозное отверстие.

    Как сделать воздуходувку своими руками из подручных материалов

  2. Вырезают из стальной трубы кольцо, которое приваривают на диск.

    Как сделать воздуходувку своими руками из подручных материалов

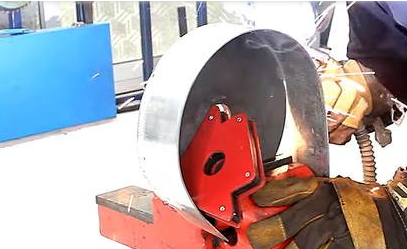

  3. Вырезают из стального листа полоску-ободок для диска необходимой ширины, приваривают по контуру.

    Как сделать воздуходувку своими руками из подручных материалов

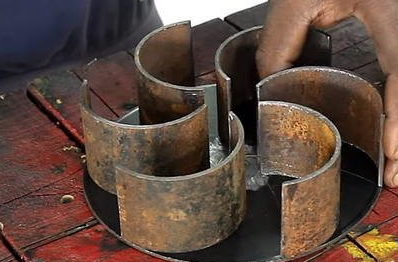

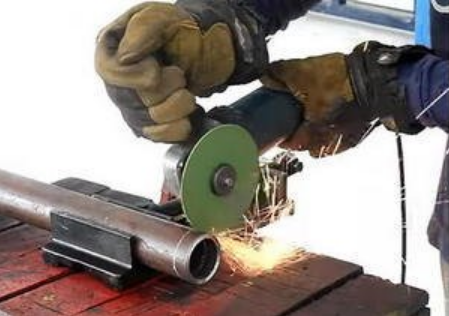

  4. Разрезают кусок стальной трубы на 3 одинаковые отрезка. Эти заготовки делят пополам. Получают лопасти вентилятора, которые приваривают на еще один диск аналогичных размеров, вырезанный из листового железа.

    Как сделать воздуходувку своими руками из подручных материалов

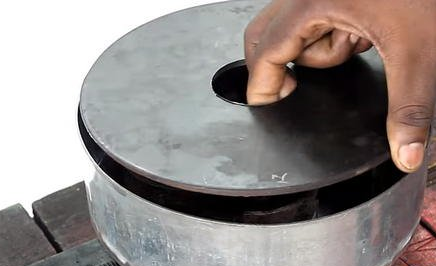

  5. Устанавливают готовую крыльчатку в кожух, сверху приваривают третий металлический диск аналогичного диаметра.

    Как сделать воздуходувку своими руками из подручных материалов

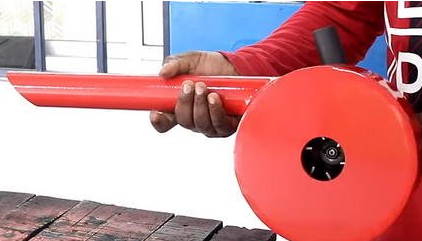

  6. Вырезают кусок стальной трубы нужной длины, приваривают к кожуху.

    Как сделать воздуходувку своими руками из подручных материалов

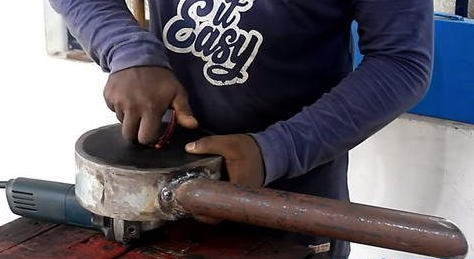

  7. Закрепляют самодельное приспособление на болгарку.
  8. Окрашивают металлические поверхности, чтобы защитить от коррозии.

    Как сделать воздуходувку своими руками из подручных материалов

Заключение

Воздуходувка своими руками – это самодельный вентилятор, обладающий высокой мощностью, либо садовый пылесос, который не втягивает, а выталкивает на большой скорости воздушный поток. Сделать такое устройство для уборки приусадебной территории от мусора либо гаража и мастерской можно своими руками из бытовых электроинструментов, например, триммера или болгарки.
