Как рассчитать глубину заложения фундамента

Точный расчёт — удачный результат. Выясняем оптимальную глубину заложения ленточного фундамента

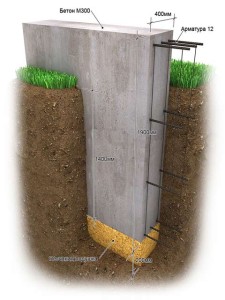

«Глубиной закладки фундамента ленточного типа – является величина, показывающая расстояние, высоты фундамента, определяемая измерением от уровня поверхности грунта и до самой нижней отметке в земле».

Ленточный фундамент, самый популярный подвид. Причины понятны. Он прост, надёжен и его можно возвести, без особых машин и механизмов. Однако на старте, возникает вопрос — какая самая оптимальная глубина заложения ленточного фундамента? Вот об этом и речь. Сразу скажу, если конструкция заливки фундамента сложная, то придётся вычислить объём каждой его отдельной части, а затем сложить значения.

Ключевые моменты

Причин от чего зависит глубина ленты, несколько. Есть вероятность, что после выполнения расчётов, от «ленточки» придётся отказаться, в пользу другой конструкции, например плиты. Для компетентного расчёта, вначале надо знать структуру грунта, показатель уровня внутрипочвенных вод и глубину промерзания. Без этого, никуда.

Если на участке однородная почва, это уже хорошо. Значит, фундамент будет равномерно осаживаться и не треснет.

Рассмотрим некоторые «ходовые» грунты

Глинистый (ил

и суглинок)

Имеет нехорошую способность вспучиваться и выталкивать фундамент (при замерзании). Это критично, при высоком уровне почвенных вод. Поэтому глубина закладки ленты должна быть ниже пролегающего уровня вод. Тоже относится к суглинистым почвам (где % содержания глины составляет от 10 до 30). Здесь, более надёжным, станет вариант свайно-ленточного.

Песчаный (или супесь)

Лучше чем глинистый. Через крупно и среднезернистый, вода просачивается даже при высоком уровне залегания. Однако, если песок мелкозернистый или вообще пылевидный, то вода в нём всё-таки задерживается. В таком случае глубина закладки возрастает до отметки промерзания. Надо знать, постройка на песчаном грунте приводит к более глубокой усадке. А потому, высокий цоколь, вполне уместен. Тоже относится к глинисто-песчаным почвам, содержащим < 10% глины.

Состоит из гравия, крупных камней, хряща. Здесь важно учесть нагрузку на фундамент и глубину почвенных вод, а вот уровень промерзания, не важен.

Такой грунт, идеален в плане надёжности от пучения и усадки. Достаточно снять неглубокий слой почвы. Если нет возможности заглубления, ленточный фундамент можно обустроить прямо на поверхности.

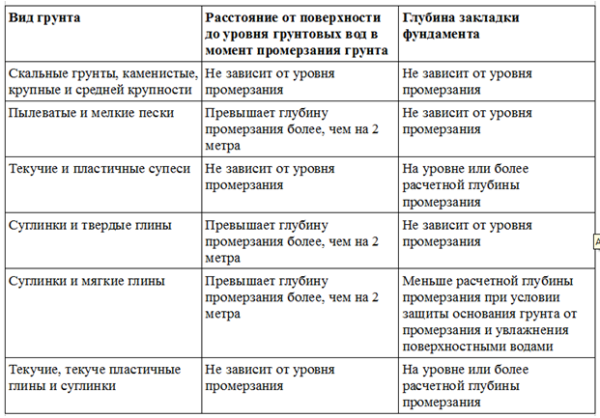

Грунтовые воды и глубина закладки фундаментов

Глубина закладки ленты назначается без учёта показателя глубины промерзания, в том случае, когда фундамент копается на не пучинистой почве.

Другая возможность не привязываться к отметке промерзания в расчёте глубины закладки — выполнение «особых теплотехнических мероприятий», исключающих промерзание. К ним относят: вертикальное утепление фундамента и утепление грунта*.

*

Может ли глубина заложения фундамента улучшить эксплуатационные качества дома?

Базовая конструкция любого строения — фундамент. От его прочности и способности противодействовать таким природным явлениям, как промерзание грунта и близость грунтовых вод, зависит долговечность постройки и сохранность её высоких эксплуатационных качеств.

Та часть фундамента, которая опирается на грунт, называется подошвой. Её площадь определяет величину давления на грунт: S больше — Р меньше. Структура грунта существенно влияет на выбор вида и технологии заложения фундамента. Самая прочная основа — монолитные скальные породы, за ними следуют твёрдые или пластичные глинистые слои, плотные или рыхлые песчаные. Там, где особенно важно, производится укрепление грунта отсыпкой граншлака, который имеет свойство со временем превращаться в бетон.

Нормативные документы для расчёта надёжного фундамента

Как рассчитать глубину заложения фундамента? Все самые важные данные по расчёту прочного фундамента заложены в таком нормативном документе как СНиП 2.02.01-83. Поэтому работы по закладке дома должны начинаться с его изучения.

Он регламентирует глубину заложения фундамента с учётом различных условий и факторов. И, прежде всего:

По этим данным определяется оптимальная глубина заложения фундамента, которая может быть самой различной, что позволяет современная техника и материалы.

Популярные конструкции базовой основы частного дома

Фундаменты, применяемые в индивидуальном строительстве:

Самые надёжные из них — ленточные, способные жёстко связать во всех направлениях всю конструкцию основы.

Самые экономичные — столбчатые. Они незаменимы для пучнистых грунтов и обладают высокой несущей способностью. Кроме того, требуют меньше расхода материала и трудозатрат.

Свайный фундамент — вариант глубокого заложения, для опоры на более плотные низкие слои грунта.

Как же, всё-таки, определить глубину заложения фундамента?

Какой должна быть глубина фундамента для дома? Глубина заложения фундамента под дом основывается на четырех ведущих факторах:

На параметры закладки фундамента будет влиять и вид строения: постройка дома и беседки — два разных подхода к определению глубины заложения фундамента.

Только в сухих грунтах, если соотношение высоты к ширине подошвы не более 4, допускаются минимальные глубины заложения фундамента — 0,7 метра (так называемые, мелкозаглубленные фундаменты). Чаще такая глубина используется при устройстве ленточных фундаментов. Менее 50 см — незаглублённые. Такого вида основание, можно закладывать для малогабаритных и подсобных строений при любых гидрологических условиях строительной площадки.

Для грунтов влажных супесей допустимой является величина заглубления в 1,2 метра. Максимальная глубина залегания фундамента в глинах и суглинках — 1,5 метра. А для домов с проектируемым подвальным помещением на 0,4 метра ниже уровня пола в подвале.

Определяющим значением для расчёта глубины заложения подошвы фундамента является глубина промерзания (ГПГ), которая меняется сезонно. Для её расчёта используют формулу d=k×d, с введением соответствующего коэффициента — k. А так же — глубина грунтовых вод (ГГВ). Определить её можно самостоятельно, выкопав в зоне строительства шурф (1х1х3м) до водоупорных слоёв и понаблюдав за его наполнением. Изменить ситуацию можно с помощью дренажа, отвалов или отвода ГГВ.

Столбчатые фундаменты

Фундаменты такого рода устанавливаются под лёгкими каркасно-щитовыми сооружениями из дерева, не имеющими подвальных помещений.

Используются следующие виды таких опор:

Не зависимо от вида, столбы располагают по углам будущего строения и в центре, а так же в промежутках, на расстоянии не менее 2-х метров. Выступать над поверхностью земли они должны не меньше, чем на 30 см. Для установки столбов роют круглые ямы (более стойкие к обрушению) до 1.5 метров глубиной или бурят отверстия под диаметр труб.

Для большей прочности трубы заливают изнутри бетоном, а столбы из брёвен для гидроизоляции обмазывают битумом или обёртывают рубероидом. Кирпичные столбы укладывают на бетонную стяжку, после её высыхания, и засыпают грунтом, уплотняя его.

Последовательность работ

1. Подготовительный этап (определяются особенности рельефа, несущая способность грунта, рассчитывается нагрузка всех свай, ростверка, перекрытий).

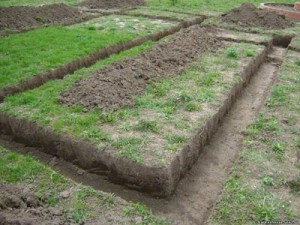

При этом, разметка контура осуществляется колышками по углам проектируемого объекта и обноской из досок (на ребре)для разметки осей. Обноска убирается после завершения цоколя. Как вариант: посыпать песок по натянутому между колышками шнуру или снять по нему грунт на 10см. Уровень рельефа определяется нивелиром.

Чтобы фундамент имел эстетичный и законченный вид, после гидроизоляционных работ выполняют засыпку пазух в несколько слоёв с тщательным их уплотнением снаружи, а при наличие подвала — изнутри. Для утепления делают забирку — своеобразный цоколь высотой до 50 см из дерева или камня, иногда с утеплителем, не монтируя её жёстко к столбам.

Кажется, чем глубже «врастёт» дом фундаментом в землю, тем дольше будет его век. Но так ли это? Какой должна быть опора для возводимых стен? Как сделать фундамент прочным и не затратным? Попробуем разобраться.

Определение глубины заложения фундамента

Глубина заложения фундамента дома зависит от нескольких важных составляющих. На возведение основания постройки затрачивается значительная часть денежных средств.

Правильно рассчитанная глубина фундамента гарантирует качество и долговечность здания, потому очень важно правильно выполнить все расчеты.

Экономия на таком важном этапе может привести к дополнительным затратам на исправление ошибок в будущем. Но глубже – не означает лучше, и иногда лучше уплотнить грунт, чем чрезмерно заглублять основание здания.

От чего зависит глубина заложения

Правильный расчет углубления основания постройки является залогом того, что строение будет стоять долгие годы без усадки и трещин.

При планировании величины углубления фундамента важную роль играют такие факторы:

Как влияет состав почвы на глубину закладки фундамента

Хорошо, если на участке однородный состав почвы. От этого фактора напрямую зависит устойчивость строения, оно будет крепким и долговечным. Выбрать достаточно малую углубленность основания постройки можно на скальном, каменистом грунте, предварительно сняв верхний слой почвы.

Основание глубиной более 500 мм заливают на «хрящевом» грунте, состоящем из гравия и крупных пород. Степень замерзания земли в этом случае не будет воздействовать на основание дома. Но при этом также важно правильно определить уровень залегания подземных вод и нагрузку от постройки.

Основание на глубине 500-700 мм закладывают на песчаной почве, при этом учитывается величина промерзания грунта. Если почва очень мелкая и пылеобразна, то промерзает она на гораздо большую глубину. На основании чего и основание необходимо заложить глубже.

На песчаном грунте дом может давать усадку. Поэтому нужно или укрепить грунт, или делать высокий цоколь. Затраты на эти работы в будущем себя оправдают.

От 700 мм до 1 метра следует назначать глубину заложения фундамента на глиняно-песчаном грунте (супесь). Обязательно следует учесть и глубину промерзания.

На глиняной почве необходимо углубляться ниже линии промерзания грунта, так как почва вспучивается при минусовых температурах и сжимается от силы тяжести, как бы выталкивая все, что находится внутри нее наружу. Чтобы определить состав почвы можно обратиться в строительную организацию либо самостоятельно буром проделать несколько отверстий и определить преобладающий грунт.

Влияние уровня подземных вод

Глубина заложения фундамента зависит от уровня подземных вод в районе строительства. Закладку основания постройки на 500 мм выполняют при глубоком залегании подземных источников, но при этом также учитывается и величина промерзания грунта.

Основание постройки необходимо устраивать ниже линии промерзания слоев земли, если она не находится на одной точке с уровнем подземных вод. Если эти величины совпадают, то уровень фундамента нужно выбрать ниже линии промерзания более, чем на 100 мм.

Если подземные источники располагаются близко от поверхности, рекомендуется пригласить специалистов, способных профессионально выполнить дренаж вокруг постройки. Такой вид работ позволит сэкономить средства на закладке фундамента. От профессионализма рабочих, выполняющих дренажные работы, зависит срок службы строения.

Влияние промерзания почвы

При наличии пучинистой почвы, закладка фундамента производится ниже линии промерзания, которая в умеренном климате составляет от 1 до 1,5 м. К северу и востоку глубина увеличивается, а к югу и западу уменьшается. Точку промерзания в определенном регионе можно узнать в крупных строительных организациях.

Что учесть при расчете глубины заложения

Площадь и глубина заложения фундамента рассчитываются так: вес всей постройки должен иметь меньшую массу, чем площадь основания фундамента (в квадратных сантиметрах) умноженная на несущую способность грунта (в кг на квадратный сантиметр).

При расчете веса дома нужно учитывать не только массу материалов, из которых будет строиться жилище. Здесь учитывается вес мебели, людей, которые могут находиться в доме, и даже снега на крыше в зимнее время. Средний вес снега может достигать 100 кг на квадратный метр.

Степень усадки зависит от качества почвы и близости нахождения водных источников. В течение двух лет после строительства земля под постройкой сжимается под действием замерзания почвы и оттаивания подземных источников и может произойти усадка строения.

При неравномерной усадке могут появляться трещины в постройке. К неравномерной усадке приводят зимние вспучивание, малая плотность грунта, очень большая нагрузка со стороны дома.

Если земля в районе строительства подвержена оползням, то необходимо проводить укрепление грунта. Для этого вокруг фундамента вливается смесь жидкого стекла с водой или устраиваются небольшие скважины, а в них заливается смола. Увеличение удельной массы фундамента в этом случае не сыграет никакой роли.

Если строение не будет долгое время отапливаться (например, дачный дом), фундамент заливают на 10% ниже точки замерзания земли. Глубина заложения фундамента в жилых домах, в которых нет перебоев с отоплением может быть на 20-30% выше точки промерзания. Под внутренними стенами глубину заложения фундамента назначают не менее 400 мм, под несущими – более 500 мм.

Посмотрите видео о том, какие методы борьбы с пучением грунта существуют на сегодняшний день.

Если неподалеку находятся источники воды, зимнее пучение почвы будет значительно выше. К пучению приводят замерзающие подземные воды, которые по законам физики, увеличиваются в объеме и выталкивают из почвы все, что в ней находится. При таянии, объем воды уменьшается и происходит усадка.

Таблица для расчета глубины заложения

Рассчитать глубину закладки основания с учетом пучения грунтов при промерзании можно с помощью таблицы.

Идеальным для закладки основания дома считается расположение подземных вод выше глубины промерзания слоев земли.

Чтобы здание эксплуатировалось как можно дольше, перед началом строительных работ необходимо внимательно просчитать все параметры. Лучше, чтобы это сделали специалисты, имеющие профессиональное оборудование и опыт работы.

Для этого следует выбрать строительную организацию с хорошей репутацией. Работа высококвалифицированных специалистов потребует дополнительных вложений, но в большей части себя оправдывает.

Чтобы определить глубину заложения фундамента, необходимо проанализировать множество факторов, в числе которых вес будущего здания и тип почвы на участке.

Ленточный фундамент: глубина заложения, таблицы и расчет

Ленточный фундамент – один из самых надежных и долговечных фундаментов в частном строительстве. Это обусловлено тем, что монолитная железобетонная лента способна выдерживать колоссальные нагрузки. Но, к сожалению, не все знают, что надежность такого фундамента во многом зависит от его глубины заложения в грунт.

Несмотря на то, что глубина устройства ленточного фундамента не является единственным показателем надежности и долговечности, она играет огромную роль в целостности всего дома в процессе его эксплуатации. Железобетонная лента любых размеров и марки бетона может со временем лопнуть, если она будет неправильно размещена в грунте, не учитывая его особенности.

Для того, чтобы не запутаться во всех типах фундаментов и грунтах, попробуем разобраться во всем по порядку. Сначала разберем типы монолитных лент, а затем конкретно для каждого типа ленточного фундамента определимся с глубиной заложения.

Факторы, влияющие на глубину заложения ленточных фундаментов

Наверное, стоит начать с того, что сами ленточные фундаменты делятся на три основных типа:

Каждый из этих типов закладывается на определенную глубину, которая зависит от нескольких основных факторов:

Стоит отметить, что глубина заложения ленточного фундамента — это расстояние от поверхности грунта до подошвы фундамента, а не та глубина, на которую копается траншея. В траншее, помимо фундамента может присутствовать подушка.

Теперь давайте разберемся, как эти факторы влияют на каждый тип ленточного фундамента в отдельности.

Незаглубленный ленточный фундамент

Незаглубленный ленточный фундамент применяется в строительстве частных домов крайне редко, потому что он является очень слабой опорой для будущего строения. Как правило, он весь располагается поверх грунта, а внутри находится только лишь песчаная, либо песчано-гравийная подушка.

Много писать о незаглубленном ленточном фундаменте я не буду, тем более ему уже была посвящена целая статья ранее. Да и вообще, само понятие глубины заложения у такого фундамента отсутствует.

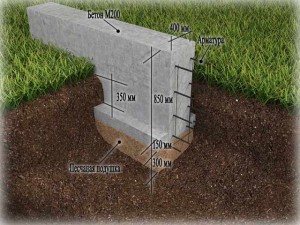

Расчет глубины заложения ленточных мелкозаглубленных фундаментов

Это самый капризный, в плане глубины заложения фундамент. Во-первых, он не так надежен, как заглубленный, ну а во-вторых – для того, чтобы такой ленточный фундамент выдержал нагрузку строения, а также сдерживал все силы пучения, передаваемые от грунта, к его расчету необходимо подойти с особой ответственностью.

Как залить мелкозаглубленный ленточный фундамент я уже подробно описывал в одной из предыдущих статей. Поэтому в подробности вникать не будем.

Такой ленточный фундамент закладывается на глубину, которая значительно выше глубины промерзания почвы, поэтому и называется мелкозаглубленный. На него, в отличие от заглубленного, могут в значительной степени действовать силы пучения грунта.

Так же, немаловажным отличием мелкозаглубленных фундаментов является то, что его необходимо делать монолитным не только ниже уровня грунта, но и сразу, выставив опалубку, залить надземную часть фундамента – цоколь. Это в значительной степени усилит весь ленточный фундамент.

Глубина заложения мелкозаглубленного фундамента напрямую зависит от всех трех факторов, описанных выше. Для того, чтобы не запутаться, давайте рассмотрим таблицу.

Таблица №1: Глубина заложения ленточного мелкозаглубленного фундамента (минимальная), в зависимости от типа и глубины промерзания грунта

Примечание: Для того, чтобы узнать, какая глубина промерзания грунта в Вашем регионе, посмотрите ниже на таблицу №2, где даны значения для некоторых городов, с учетом типа грунта. Кликните по таблице, чтобы увеличить.

Таблица №2: Глубина промерзания грунта в некоторых регионах

Примечание: Помимо того, что на глубину заложения ленточного фундамента влияет глубина промерзания и тип грунта, так же не стоит отбрасывать еще один очень важный фактор – уровень грунтовых вод, о котором и поговорим далее.

Зависимость глубины заложения ленточного фундамента от уровня грунтовых вод (УГВ)

Существует два варианта расположения грунтовых вод – когда они расположены ниже глубины промерзания грунта, и когда – выше.

Уровень грунтовых вод ниже глубины промерзания грунта

Это можно считать хорошим показателем, и в этом случае, грунтовые воды в большинстве типов грунтов не оказывают особого влияния на глубину устройства монолитной железобетонной ленты.

Единственным ограничением, в данном случае, является то, что в таких грунтах, как суглинки, глины и им подобных, ленту необходимо закладывать минимум на половину глубины промерзания такого грунта. В других, «хороших» грунтах, этот фактор на заложение фундамента – не влияет.

Другими словами, если глубина промерзания в Вашем регионе, допустим – 1,5 метра , то ленточный мелкозаглубленный фундамент необходимо устраивать минимум на 0,75 метров .

Уровень грунтовых вод выше глубины промерзания грунта

Если грунтовые воды расположены высоко, то глубина копки траншеи для ленточного фундамента не зависит от их уровня только на скалистых грунтах, песчаных крупнозернистых, гравийных и им подобных.

На любых других типах грунтах, с высоким УГВ, монолитную ленту придется заглублять ниже глубины промерзания на 10-20см (таблица №2). В этом случае она станет заглубленным фундаментом.

Заглубленный ленточный фундамент

Заглубленный ленточный фундамент считается наиболее надежным из всех лент. Он закладывается ниже глубины промерзания грунта на 10-20 см . Еще одним условием его устройства является то, что грунт под его подошвой должен быть более или менее твердым.

В случае болотистых грунтов, торфяников и подобных им, ленточный фундамент закладывается на глубину, которая ниже этих слоев. В некоторых случаях, достаточно прокопать траншею до твердых пород грунта, а затем устроить песчаную или песчано-гравийную подушку до уровня, который чуть ниже глубины промерзания грунта в Вашем регионе.

Когда на строительном участке грунт совсем плох для заложения ленточного фундамента, или его устройство требует огромных затрат, можно попробовать рассчитать другой тип фундамента, например, плитный. Возможно, это будет как дешевле, так и надежнее.

Как уменьшить глубину заложения ленточного фундамента

После проведения всех расчетов по глубине заложения ленточного фундамента, частенько бывает так, что с учетом грунта и региона, его необходимо заложить очень глубоко. От сюда возникает вопрос о том, как сократить расходы и уменьшить глубину.

Существует несколько способов уменьшения глубины заложения ленточных фундаментов, все они основаны на том, чтобы уменьшить значение основных факторов, влияющих на фундамент.

Уменьшение глубины промерзания грунта

Изменить климат в регионе мы, конечно же, не сможем, но сможем изменить глубину промерзания, конкретно под подошвой фундамента, утеплив сам фундамент и грунт, прилегающий к нему с наружной стороны.

Таким образом мы сможем уменьшить глубину заложения фундамента, а также сократить расходы на него.

Отвод грунтовых вод от ленточного фундамента

Еще один действующий способ уменьшения глубины заложения ленточного фундамента – отвод воды от него.

Делается это с помощью устройства хорошей дренажной системы, которая отведет значительную часть воды от фундамента и не даст ей пагубно воздействовать на него.

Песчаная или песчано-гравийная подушка под фундаментом

В случае, когда на участке пучинистые слои грунта залегают достаточно глубоко, ленточный фундамент также придется закладывать на большую глубину. Уменьшить ее можно, заместив пучинистый грунт песчаной или песчано-гравийной подушкой.

Другими словами, необходимо выкопать глубокую траншею до твердых грунтовых пород, а после этого устроить там массивную песчано-гравийную подушку, которая распределит нагрузку от фундамента и дома на грунт равномерно и не даст силам пучения пагубно воздействовать на фундамент.

Подушку желательно делать не только под подошвой фундамента, но и рядом с ним, как показано на схеме.

Стоит отметить, что самым надежным методом уменьшения глубины заложения ленточного фундамента, является комбинированный способ, т.е. и устройство подушки, и утепление, а также устройство дренажа, если это понадобится.

Глубина заложения ленточных фундаментов. Мелкозаглубленные и заглубленные ленточные фундаменты. Как уменьшить глубину заложения ленточных фундаментов.

Расчет глубины заложения фундамента: основные факторы

О том, какой должна быть глубина заложения фундамента деревянного здания следует задуматься уже на этапе его проектирования (а точнее – при оценке качества грунта в месте проведения земляных работ). Напомним, что величину глубины заложения принято определять как фиксированное расстояние от подошвы фундаментного основания до его «нулевой» отметки.

Обратите внимание: От того, насколько грамотно выбран этот параметр, зависят такие важные показатели строительных работ, как предполагаемый объём подлежащего выемке грунта, а также планируемые расходы на необходимые материалы.

В нашей статье мы постараемся по возможности подробнее ознакомить всех заинтересованных лиц со следующими вопросами:

На какую глубину следует копать траншею под фундаментное основание ленточного типа? Как сделать расчет глубины заложения фундамента?

В процессе исследования мелкозаглублённых ленточных оснований нужно руководствоваться таким известным для сведущих людей нормативным документом, как СНиП 2.02.01–83

Последний имеет непосредственное отношение к той части земляных работ, которые напрямую связаны с подготовкой мелких котлованов под ленточный фундамент деревянного дома и будет интересен всем тем, кто желал бы ознакомиться со встречающимися при их выполнении тонкостями.

Глубина заложения: основные моменты

Необходимость в грамотном подходе к такому ответственному параметру, как глубина заложения фундамента деревянного дома объясняется причинами следующего порядка:

Прежде всего, соображениями экономии. И, действительно, в наши дни подавляющее большинство застройщиков отказывается от дорогостоящих проектов загородных домов с обязательным подземным гаражом, либо просторным подвалом.

Такой проект чреват дополнительными издержками, которые можно израсходовать на что-то действительно нужное и полезное. Именно по этой причине при подходящем качестве грунта предпочтение чаще всего отдаётся мелкозаглублённым ленточным основаниям.

Допустимостью, а в некоторых случаях и удобством наличия у строящегося дома высокого цоколя, который воспринимается, как элемент надземной постройки и может быть использован в декоративных целях, например.

При выше обозначенном подходе к выбору заглубления у большинства застройщиков возникает желание ограничиться каким-то минимальным его значением, предполагающим подготовку сравнительно мелкого котлована под деревянный дом и обеспечивающим желаемое снижение трудозатрат.

При этом очень важно разобраться с тем, от каких факторов зависят параметры оснований (в том числе – и мелкозаглублённых), а также в том, какое конкретное значение они могут принимать. Рассмотрению этого вопроса и будут посвящены следующие разделы нашей статьи.

Факторы, определяющие выбор величины залегания

К числу факторов, определяющих искомую нами величину, относятся такие приводимые в СНиП 2.02.01–83 показатели, как:

Обратите внимание: Уровень, на котором располагаются подземные воды в данном месте, оказывает заметное влияние на выбор глубины залегания (ГЗ). Так, на заболоченных участках местности единственно верное решение предполагает отказ от мелкозаглубленного основания в пользу свайной или столбчатой конструкции. А завышенный показатель промерзания почвы в месте строительства с одновременной близостью к поверхности глубинных вод может привести к так называемому «морозному пучению» почвы, являющемуся причиной её нежелательных подвижек.

Рассмотрим каждый из указанных выше факторов более детально.

Расчет глубины промерзания

Для того чтобы определиться с тем, как выбирается глубина заложения фундамента в зависимости от показателя промерзания грунта, расчёт, как таковой, совсем не обязателен. Для этого вы можете воспользоваться специальной таблицей с эпюрами, которая представлена на расположенном ниже рисунке.

Содержащаяся в этих таблицах информация позволяет с минимальной погрешностью узнавать глубину промерзания для каждого конкретного случая (для различных регионов России).

При желании вы можете пойти по другому пути, воспользовавшись приведённой ниже формулой:

где d1 – искомое значение глубины промерзания, а d0 – базовое значение, величина которого зависит от характеристик почвы.

Обратите внимание: Для устойчивых грунтов из скальных пород показатель промерзания в метрах имеет величину 0,34, для песчаной почвы – 0,3, для супесей и мелкозернистых песков – 0,28, для суглинков и глинистых почв – 0,23.

В этой формуле M – поправочный модульный коэффициент, учитывающий значение среднемесячной зимней температуры и высчитываемый как среднее арифметическое текущих температур за несколько месяцев.

Пример: Для глинистой почвы при среднемесячном зимнем показателе температуры 14,7 °C, например, значение показателя промерзания равно:

Выбор точного значения глубины промерзания

Полученное расчётным путём значение глубины промерзания грунта(ГПГ) не предусматривает влияние на его величину теплового режима, установившегося в отапливаемых сооружениях, которые эксплуатируются в зимнее время года едва ли не половиной всех владельцев загородной недвижимости.

Для получения окончательного значения этого показателя вводится ещё один поправочный коэффициент, зависящий от ряда факторов, учтённых в специальной таблице.

Поправочный коэффициент глубины заложения фундамента в зависимости от особенности постройки и среднесуточных температур в регионе

С учётом данной поправки окончательное расчётное значение ГПГ вычисляется как:

Важно! Для строений неотапливаемого типа (то есть для построек, эксплуатируемых лишь в летний сезон) этот коэффициент принимают равным 1,1 (в частности это касается бань и лёгких садовых построек).

Учёт УГВ и ГПГ при выборе глубины залегания ленточного фундамента

Зависимость глубины заложения основания от качества почвы определяется согласно таблице, учитывающей полученные расчётным или иным путём значения ГПГ и УГВ.

Поправочный коэффициент глубины заложения фундамента в зависимости от качества почвы

Обратите внимание: В ряде случаев (в том числе и в ситуации, когда грунт на участке не пучинистый, а скальный или песчаный) показатель глубины залегания зависит от типового проекта возводимого сооружения, определяющего наличие или отсутствие в нём подвального помещения.

В самом общем случае (т. е. с учётом почв пучинистого типа) необходимо обеспечить условия, при которых почва под домом в зимнее время не будет промерзать, что позволяет исключить какие-либо сомнения в надёжности несущего основания.

Из вышесказанного следует, что глубина котлована под ленточный фундамент при прочих равных условиях в значительной степени зависит от характера грунта. А для его изучения вам необходимо будет провести специальные исследовательские работы, которые могут быть организованы следующими способами:

Правила выбора глубины заложения фундамента

В этом разделе статьи мы рассмотрим ряд рекомендаций, касающихся наиболее распространённых видов фундаментных оснований под различные типы строений.

Подошва фундаментов ленточного типа под 2-х этажную кирпичную постройку должна располагаться выше среднего значения ГПГ для данной местности.

При обустройстве свайных оснований обязателен учёт глубины залегания твёрдых почвенных пластов, обеспечивающих надежную опору для всего здания в целом.

Что касается других типов фундаментных оснований (в том числе – и мелкозаглублённых), то предъявляемые к ним требования имеют свои особенности, связанные с характером почвы в месте проведения земляных работ.

Так, в условиях вечной мерзлоты, к примеру, сделать надежную опору путём увеличения глубины фундамента практически невозможно.

Мелкозаглублённое основание в обычных (рядовых) условиях может быть сделано из цельной ж/б плиты, толщина которой выбирается согласно расчётным данным. Перед обустройством такого фундамента не нужно забывать об обязательной трамбовке почвы в месте его укладки, а также о специальной подушке на основе песка.
