Защита домашней электропроводки от обрыва нуля
Обрыв нулевого провода в трехфазной электрической сети – опасное явление, которое может привести к различным негативным последствиям для бытовых электроприборов, а также для людей, которые их эксплуатируют. В данной статье рассмотрим последствия обрыва нулевого провода на конкретном примере и соответствующие способы защиты домашней электропроводки от обрыва нуля.
Последствия обрыва нулевого провода

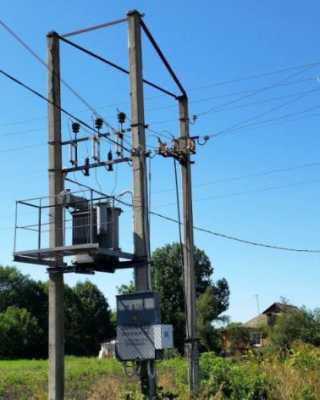

В качестве примера рассмотрим многоквартирный дом, питающийся по наиболее распространенной системе заземления TN-C-S. Система данного типа предусматривает заземление нейтрали источника питания – трансформатора подстанции.
От подстанции к потребителю, в данном случае в дом, электричество поступает по четырем проводникам – трем фазным и проводнику, который совмещает функции рабочего нулевого и защитного заземляющего проводника.
После ввода в здание совмещенный проводник разделяется на рабочий нулевой проводник и защитный, а затем распределяется между квартирами.
Три фазы электрической сети при вводе в дом распределяются на примерно равное количество квартир. Но при нормальном режиме работы электрической сети нагрузка по трем фазам неравномерная, так как жители квартир по-разному эксплуатируют электроприборы, и в разные промежутки времени нагрузка по фазам отличается, причем значительно.
При этом напряжение по фазам практически равное, так как нулевой провод играет роль балансира, снижает так называемое напряжение смещения нейтральной точки практически до нуля.
В случае обрыва нулевого провода на линии электропередач тут же возникает дисбаланс – возникает перекос фазных напряжений. При этом по одной фазе, где нагрузка меньше напряжение резко возрастает, а на самой загруженной фазе наоборот – падает.
При этом в зависимости от перекоса, напряжение на фазах может колебаться от нескольких десятков вольт до значения линейного напряжения трехфазной сети – 380 В. В данном случае все зависит от величины перекоса нагрузок по фазам электрической сети.
Подробнее об этом смотрите здесь: Что происходит в электросети при обрыве нуля
Последствия перепадов напряжения наверняка всем известны. Значительное превышение напряжения в бытовой сети приведет к выходу из строя практически всей техники, которая в данный момент работала от сети. Чрезмерно низкое напряжение за считанные минуты выведет из строя компрессор холодильника или кондиционера, электродвигатель стиральной машины и другие электроприборы, конструктивно имеющие электродвигатели. Ненормальный режим работы электроприборов может закончиться выходом их из строя с последующим возгоранием.
Выход из строя бытовой техники – это не самое страшное. В случае перегорания нуля до ввода в дом, то есть до разделения его на нулевой и заземляющий проводник, на всех заземленных элементах оборудования, бытовых электроприборах появляется фазное напряжение. В случае прикосновения к таким электроприборам человек будет поражен электрическим током.
Если в доме реализована система уравнивания потенциалов, которая предусматривает электрическое соединение с заземляющей шиной всех металлических элементов конструкции, металлических трубопроводов, то вероятность поражения электрическим током снижается, так как человек не будет касаться двух точек с разным потенциалом.
Но, как показывает практика, такая система в большинстве домов не реализована и в случае появления на корпусе электроприбора опасного потенциала и прикосновения человека одновременно к данному электроприбору и металлическому предмету, имеющему другой потенциал, человек будет поражен электрическим током.
Защита от обрыва нуля

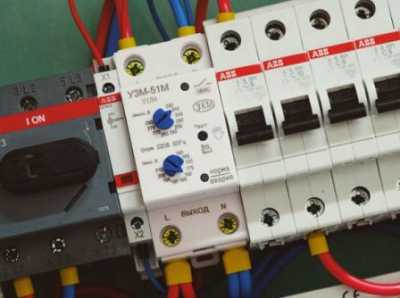

Как защитить себя и бытовые электроприборы от вышеописанных последствий? Основная мера защиты от возможных перепадов напряжения – это установка реле напряжения на вводе домашнего распределительного щитка. В случае чрезмерного снижения или увеличения напряжения реле напряжения мгновенно обесточит электропроводку, защитив при этом включенные в сеть электроприборы.
Что касается заземления в сети системы TN-C-S, то защиты от возможного появления опасного потенциала на корпусе оборудования в случае повреждения нуля до места его разделения нет.
По сути, если линия электропередач находится в неудовлетворительном состоянии и вероятность повреждения совмещенного провода до точки разделения в доме высока, то эксплуатация такого заземления опасна. В любой момент заземленные корпуса оборудования могут оказаться под напряжением. Есть ли выход в данной ситуации?
Владельцам квартир на первом этаже, а также в частных домах можно сделать индивидуальный заземляющий контур, который будет электрически независим от совмещенного нейтрального проводника электрической сети. В данном случае сеть будет конфигурации TT.
В электрической сети, где реализована система TT, обрыв нулевого провода не приводит к появлению опасного потенциала на корпусе оборудования. Но при этом перекос напряжений по фазам может возникнуть, поэтому реле напряжения в данных сетях также необходимо установить для защиты бытовых электроприборов.
Вообще, если говорить о надежности заземления в сети системы TN-C-S, то в данном случае гарантировать безопасность эксплуатации заземленных электроприборов можно только в том случае, если снабжающая организация выполняет периодические проверки состояния сетей от питающей подстанции непосредственно до главного распределительного щитка дома и своевременно устраняет возможные нарушения.
Также следует отметить, что как в системе TT, так и в системе TN-C-S, соответствующее всем требованиям защитное заземление не может обеспечить абсолютной защиты от поражения электрическим током в случае появления опасного потенциала, поэтому необходимо в обязательном порядке устанавливать в распределительный щиток устройство защитного отключения.
В данном случае при возможной утечке тока на заземленный корпус УЗО моментально обесточит электропроводку. Некоторые типы устройств защитного отключения имеют дополнительную функцию защиты от перепадов напряжения, то есть такое устройство будет совмещать в себе функции двух защитных аппаратов.
Андрей Повный
