ТВ антенна своими руками: пошаговые инструкции по сборке популярных моделей телеантенн
Настоящие мастера-умельцы отличаются от обычных людей тем, что не бегут при необходимости в магазин, а стараются соорудить нужное устройство самостоятельно. При этом зачастую у них получаются приборы, не уступающие по характеристикам заводским аналогам.
Как оказалось, собранная ТВ антенна своими руками отлично ловит сигнал с ближайшей телевизионной вышки. Более того можно спроектировать и собрать немало эффективных функционирующих устройств для домашнего использования. В этой статье представляем подборку лучших моделей с подробными инструкциями по их изготовлению. А для начала разберем их преимущества перед покупными.
Оглавление:
Чем хороши самодельные антенны?
Даже с появлением компьютерной техники и сети Интернет популярность телевидения не снижается. Большое количество различных передач и каналов удовлетворяет запросы и малышей, и взрослых членов семьи.
Но иногда телеманы сталкиваются с обстоятельствами, при которых требуется быстро и грамотно изготовить антенну своими руками.

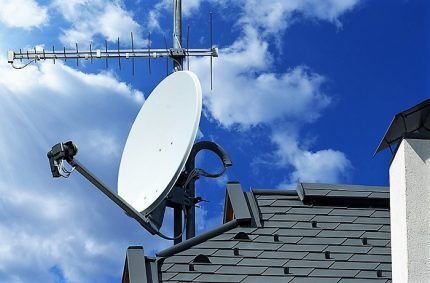

Сигнал в домашние телеприемники поступает разными способами: через спутниковую антенну, закрепленную на внешней стороне дома или кровли, телевизионный кабель, специальную приставку
Вот только несколько причин заняться технической «самодеятельностью»:
А некоторые домашние изобретатели отказываются от покупных устройств ради новых экспериментов. Такое хобби часто выручает и к тому же экономит семейный бюджет.
Стоимость самоделок гораздо меньше, чем цена моделей, представленных в магазинах. А если дома целый склад старых деталей, то новенькая антенна может достаться даром
Скептики могут возразить и сказать, что сделанная своими руками телевизионная антенна не сравнится по качеству с брендовыми приборами.
Однако практика показала, что при благоприятном положении здания и правильно выполненных расчетах сигнал ловится замечательно, а самоделка отлично справляется со своей задачей.
Модели для домашнего изготовления
Следует понимать, что передача цифрового сигнала ограничивается как расстоянием, так и зоной видимости. Считается, что передатчик может обеспечить хороший сигнал на расстоянии 60 км, хотя на практике встречались случаи, когда и 90 км не служили преградой, особенно при использовании усилителя.
В идеале телевышка должна быть в свободной зоне видимости, то есть не закрыта от антенны другими зданиями или объемными конструкциями
При таких условиях будет достаточно даже слабого сигнала, чтобы изображение и звук удовлетворяли запросы потребителей.
Однако к антеннам предъявляются следующие требования:
Чтобы прием сигнала был качественным, он должен быть на 1,5 дБ выше фоновых шумов, сопровождающих помехи. Если произойдет повреждение кабеля или искажение фазы, даже сильный сигнал исчезнет.
Модель #1 — простое устройство из пивных банок
Это самая простая модификация домашней антенны, не требующая специальных знаний или расчетов. Конечно, прибор нельзя назвать мощным, но при благоприятных условиях он способен поймать несколько каналов.
Для изготовления потребуются две пивные банки, метровый кусок телевизионного кабеля с разъемом, строительный или канцелярский нож для разделки кабеля, изолента, небольшой деревянный брусок.
Чтобы узнать, как сделать простейшую ТВ антенну в домашних условиях, достаточно воспользоваться приведенной ниже фотоинструкцией. Прибор очень популярен, поэтому руководство подробное и доступное для всех.
Пошаговая инструкция по изготовлению «баночного» устройства:
Галерея изображенийФото из Банки не требуют специальной подготовки, используются в таком виде, в котором продаются. Главное, чтобы они были пустыми Устройства для открывания банок, которые называют ушками или язычками, необходимо зачистить. Для этого можно воспользоваться канцелярским ножом или куском наждачки Берем 1-1,5 м телевизионного кабеля. Подготавливаем свободный конец для подключения к банкам: освобождаем от изоляции центральную жилу, оплетку разбираем и скручиваем Конец оплетки вставляем в отверстие язычка, оборачиваем пару раз и закрепляем. Расстояние свободной части между кабелем и креплением – примерно 10-15 мм Аналогичным образом закрепляем и центральную жилу – вставляем в отверстие ушка второй банки, затем оборачиваем два раза, чтобы прочно зафиксировать. Оба соединения необходимо изолировать. Для этого берем изоленту и наматываем ее плотным слоем по всей длине открытых частей провода, заезжая на ушки и оболочку кабеля Чтобы придать банкам нужное положение, используем ошкуренный деревянный брусок. Длина его должна немного превышать сумму длин обеих банок Для фиксации используем все ту же изоленту. Для прочности конструкции крепление производим в четырех местах – по краям обеих банок Шаг 1 – основа прибора – две пивные банкиШаг 2 – зачистка язычков (ушек)Шаг 3 – разделка телевизионного кабеляШаг 4 – подключение оплетки к первой банкеШаг 5 – подключение центральной жилы ко второй банкеШаг 6 – обмотка соединений изолентойШаг 7 – брусок в качестве основыШаг 8 – крепление антенны на бруске
Антенна полностью готова, осталось ее подключить к телевизору.
Для тех, кто это делает впервые, представляем еще одно краткое фоторуководство:
Галерея изображенийФото из Штекер, который находится на другом конце телевизионного кабеля антенны, вставляем в разъем телевизора. Панель с разъемами обычно расположена на задней стороне прибора Для начала самодельную антенну из пивных банок кладем просто на телевизор, если позволяет его конфигурация. В дальнейшем положение можно отрегулировать Берем пульт дистанционного управления, с помощью кнопок находим меню и переходим в раздел «настройка» для нахождения или выбора каналов Производим ручную или автоматическую настройку каналов. Результат, хороший или не очень, обязательно появится на экране Этап 1 – подключение к разъему телевизораЭтап 2 – установка антенны удобном местеЭтап 3 – настройка каналов пультом д/уЭтап 4 – выбор канала с хорошим приемом сигнала
Это примитивный вариант антенны, надеяться на отличное изображение или большое количество пойманных каналов не стоит.
Но при выгодном расположении дома относительно источника трансляции можно найти от 5 до 8 различных каналов, которые будут отображаться в удовлетворительном состоянии.
Чтобы улучшить качество передачи сигнала, можно попытаться изменить положение антенны или немного увеличить длину провода, чтобы вынести ее на балкон.
Модель #2 — антенна-биквадрат для цифрового вещания
Биквадратную антенну, так любимую мастерами-самоучками, в прошлом веке придумал инженер Харченко, по имени которого она называется до сих пор.
Размеры зигзагообразной рамочной конструкции не берутся «с потолка». Чтобы изображение на экране ТВ было четким, а звук не имел посторонних шумов, нужны точные расчеты
Для повышения направленности двойной квадрат оборудуют решеткой или экраном, однако при хорошей проводимости волн он не требуется. Предлагаем два похожих варианта, которые отличаются материалом и нюансами изготовления.
Вариант #1 — из медной проволоки

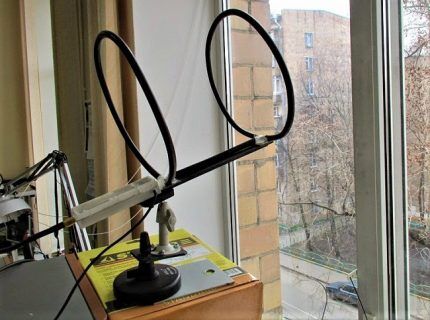

Для приема аналогового или цифрового сигнала подойдет простая в изготовлении, небольшая антенна из медной проволоки и коаксиального кабеля. Конструкция устройства проста: биквадрат с центральным корпусом из распределительной коробки. Ее можно устанавливать в квартире или на улице.
Себестоимость антенны мала, так как практически все материалы можно найти дома или купить недорого в магазине, продающем комплектующие для телевизоров и другой техники.

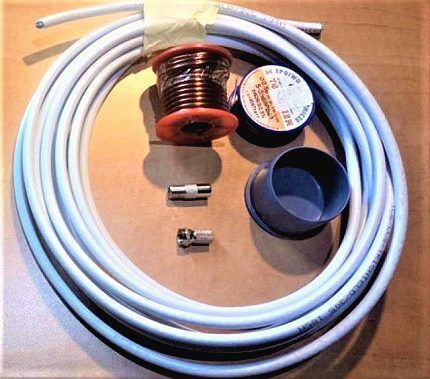

Для работы потребуются: отрезок коаксиального кабеля, 1 м медной проволоки сечением 0,3-0,4 см, телевизионный разъем, флюс, припой, пластиковая распределительная коробка
Сейчас распространено цифровое телевидение, поэтому антенна предназначена именно для него. Выставлять наугад размеры не стоит, лучше произвести расчеты. Для начала нужно узнать диапазон приема цифровых каналов, нужную информацию можно почерпнуть из справочников, размещенных в интернете.
Для «цифры» среднее значение частоты – 690 МГц. Если вы до сих пор пользуетесь аналоговыми каналами, то потребуется 470 МГц (для дециметровых волн).
Дальше нужно рассчитать размеры – и здесь проще всего воспользоваться онлайн-калькулятором, который предназначен для расчетов антенн такого типа. Вставляете в верхнее окошко частоту – автоматически подсчитываются другие параметры.
Для биквадрата с частотой 690 МГц одна сторона квадрата (L1) равна примерно 105 мм, а длина всего прибора (L2) – 295 мм. Это основные размеры, которые нужно знать.
Пошаговая инструкция по изготовлению самодельной телеантенны из медной поволоки:

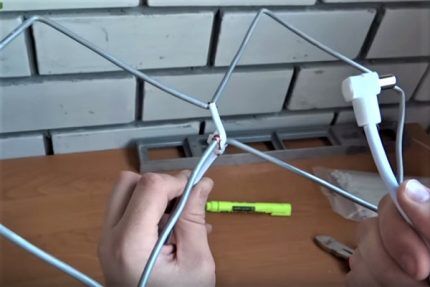

Галерея изображенийФото из Берем маркер и линейку (метр) и катушку медной проволоки, отмеряем кусок длиной 0,9 м. При помощи кусачек или плоскогубцев отрезаем его – это основа будущего «двойного квадрата» Снова берем маркер, производим измерения и делаем пометки. Делим проволоку на отрезки длиной 10,5 см – это будут стороны двух квадратов Загибаем проволоку, как на фото, чтобы образовались две одинаковые фигуры квадратной формы. Лишний кусок проволоки отрезаем, но оставляем небольшой припуск в 10-15 мм, чтобы замкнуть контур Мелкой наждачкой тщательно зачищаем концы проволоки и места подключения. Для прогревания толстого провода из меди потребуется мощный паяльник. Берем припой, флюс и производим пайку в месте соединения концов провода Снимаем с конца телевизионного кабеля оплетку, скручиваем и отгибаем ее. Освобожденный провод зачищаем, а затем припаиваем: центральный провод к одному квадрату, оплетку – к другому Чтобы готовое изделие было легче монтировать, из распределительной коробки или подрозетника нужно сделать небольшой корпус. Она слишком глубокая, поэтому примерно половину отрезаем ножовкой Паяльником или ножовкой с четырех сторон проделываем отверстия под проволоку. Вставляем готовую антенну с кабелем, для фиксации клеем заливаем все места соединения В городских условиях лучше вынести антенну за пределы квартиры – на крышу, внешнюю стену или на балкон. Пластиковую коробку закрепляем, а провод пропускаем сквозь отверстие в окне Шаг 1 – отрезок медной проволокиШаг 2 – разметка провода на отрезкиШаг 3 – сгибание проволоки в контурШаг 4 – зачистка и пайка проводаШаг 5 – подключение ТВ кабеляШаг 6 – пластиковый корпус для антенныШаг 7 – соединение проволоки и корпусаШаг 8 – установка антенны на крыше
После установки антенны необходимо на второй конец кабеля надеть штекер, если его там нет, и затем воткнуть его в соответствующий разъем телевизора.
Чтобы проверить качество сигнала, включаем автопоиск. Скорее всего, качество приема окажется хорошим.
Вариант #2 — из алюминиевой проволоки
Вторая модель напоминает первую конструкцией и способом изготовления, однако имеет и отличительные черты.
На самом деле антенна более простая и недорогая, так как вместо медного провода используется алюминиевый. Пайка не предусмотрена, что облегчает процесс сборки
Для сборки конструкции и подключения потребуется совсем немного времени.
Если все материалы приготовлены, а инструменты под рукой, то достаточно одного свободного вечера.
Галерея изображенийФото из Из многожильного кабеля нужно достать один провод. Подходящая толщина жилы – 2-4 мм, длина – 1,15 м, но лучше взять с небольшим запасом С помощью кабеля выполняется соединение между антенной и приемником – телевизором. Длина отрезка зависит от расстояния между балконом (форточкой) и электроприбором Штекер можно приобрети там же, где и кабель – в магазине электро- и радиодеталей. Пластиковая модель – самая недорогая и простая в монтаже Все без исключения инструменты, скорее всего, есть в доме. Это острый строительный нож, линейка, несмываемый маркер (лучше светлый), кусачки. Из расходки потребуются стяжки или изолента Берем линейку, маркер и выставляем метки со следующими интервалами: первая – через 2 см, затем через 13, 14, 14, 13, 13, 14, 14, 13, 2 см. Длинные отрезки – стороны квадратов По маркерным отметкам сгибаем провод таким образом, чтобы получились два квадрата. 2-сантиметровые концы проволоки загибаем для дальнейшего соединения и подключения Разделываем конец коаксиального кабеля, как в первой инструкции, и закрепляем его на обоих квадратах: скрученную оплетку на одном, центральную жилу на другом К другому концу кабеля присоединяем штекер. Для этого разбираем его корпус, вставляем токоведущую жилу в специальный контакт, собираем обратно Кусок алюминиевого многожильного кабеляМоток коаксиального антенного кабеляТелевизионный штекер для подключенияНабор инструментов для работыРазметка провода для сгибанияСгибание провода в биквадратПрисоединение телевизионного кабеля к биквадратуМонтаж штекера для подключения к телевизору
Готовую антенну, чтобы она лучше ловила сигнал, необходимо вынести на балкон или выставить в форточку.
Если ближайшая телевышка находится сбоку, то для улучшения направления можно биквадрат закрепить на палке и выставить вперед. На качество приемки волн не так негативно влияет расстояние, как наличие всевозможных препятствий – например, жилых многоэтажек.
Модель #3 — спиральное устройство для ТВ

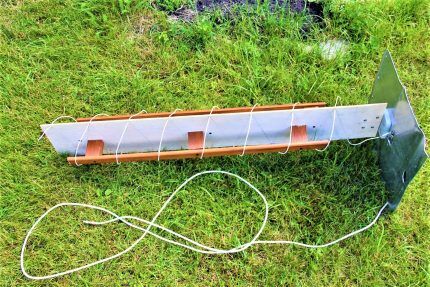

Это дачный вариант без усилителя, собранный из подручного материала: остатка силового кабеля и старой лопаты для уборки снега. Кабель идет на изготовление спирали, а из фрагмента лопаты получился хороший отражающий экран.
Конструкция антенны проста, с ее изготовлением справится и любитель. При сборке пайки не производилось, все соединения выполнены или скруткой, или винтовыми креплениями
Дециметровая антенна ловит цифровое вещание, если устраивает дальность приема. Чтобы высчитать шаг между витками, необходимо уточнить частоту передачи «цифры» в регионе, а полученное значение перевести в метры.
Расчеты для этой модели:
Перед началом работы все измерения рекомендуется занести на схему, которая будет служить руководством.
За образец можно взять типовую схему цилиндрической спиральной антенны, на которой нужно обозначить основные элементы устройства, количество витков и результаты расчетов
Для работы потребуется плоская часть снегоуборочной лопаты, которая выполнена из нержавейки. Если в хозяйстве нет похожих предметов, то просто стальной лист. Вырезать из него круг необязательно, заготовка может иметь форму квадрата или прямоугольника.
Для спирали нужен обычный электропровод диаметром 0,2 см, вернее, одна из его медных жил в полимерной изоляции. На практике лучше использовать провод, сечение которого в 5 раз больше – так диапазон приема получится шире. Нужен и второй кабель с разъемом – коаксиальный, с сопротивлением 75 Ом.
Порядок действий:
- Соорудить основу для намотки кабеля из листа фанеры и деревянных реек. В идеале вместо них должен быть диэлектрический цилиндр.
- Распрямить стальной лист, зафиксировать его перпендикулярно основе с помощью неподвижного винтового крепления.
- Произвести намотку кабеля с витками согласно расчетам.
- Присоединить коаксиальный кабель скруткой.
Для тестирования изделие необходимо перенести в верхнюю часть дома и установить в мансарде или на чердаке – там, где антенна будет защищена от дождя. Но это при условии, что кровля покрыта материалом, через который свободно проникают волны – например, мягкой черепицей.
Помимо этой модели для дачи можно соорудить и другие, не менее простые и действенные, варианты антенн из подручных материалов. В другой статье на нашем сайте мы привели подборку лучших дачных моделей с подробными инструкциями по их изготовлению.
Несколько рекомендаций по использованию и эксплуатации спиральной самоделки:
Галерея изображенийФото из Для установки необходимо выбрать стену, плоскость которой обращена к ближайшей транслирующей вышке, и закрепить конструкцию так, чтобы верхушка была направлена в сторону волн Прикрепить кусок фанеры к отражающему экрану можно любым способом, например, готовым пластиковым уголком, прикрученным на 4 винтах. Детали можно выполнить и из дерева Из двух прищепок и медной треугольной пластинки можно сделать переходник между двумя кабелями – с 180 Ом на 75 Ом. Регулировка производится поворачиванием пластинки, которая нужна, чтобы снизить уровень шума Сигнал будет лучше, если разместить конструкцию под самой кровлей. Она устанавливается параллельно полу, верхушкой в сторону ближайшего источника трансляции Чтобы витки были ровными и равномерно размещались по всей длине каркаса, для намотки можно использовать обычную 3-литровую банку. Когда кабель растянется в стороны, он примет необходимую форму Вместо силового кабеля можно взять металлопластиковую водопроводную трубу диаметром 0,16 м. Она обеспечивает улучшение уровня сигнала примерно на 10 %. Для установки вместо каркаса можно использовать один брусок КСВ – аббревиатура коэффициента стоячей волны. КСВ-метр можно соорудить своими руками, соединив его с самодельным же генератором. У антенны из силового кабеля коэффициент оказался равен 1,5 На чердаке антенну устанавливать целесообразно, если кровля покрыта пергамином, листами фанеры, а сверху – Ондулином, мягкой черепицей, обычным шифером или керамической черепицей Антенна установлена на стене мансардыКрепление для фанеры к стальному листуТрансформатор – согласующее антенное устройствоМонтаж антенны под коньком крышиСтеклянная трехлитровая банка для намоткиВариант антенны из металлопластикаКСВ-метр для измерения волнКрыша покрыта мягкой черепицей
Спиральная антенна показала хорошие результаты на расстоянии 90 км от ближайшего транслятора дециметровых волн – два канала телевизора работали в удовлетворительном качестве.
Усилитель использовать необязательно. Его применяют, если длина снижающего коаксиального кабеля превышает 3 м или к такой антенне подключают еще 1-2 телевизора.
Если все рассмотренные модели самоделок вам кажутся сложными или вы не хотите заморачиваться и тратить свое время на их сборку, всегда можно купить готовую антенну в магазине, например, спутниковую. В таком случае вам пригодится инструкция по монтажу тарелки и самостоятельной настройке тюнера.
Выводы и полезное видео по теме
Экспресс-антенна из телевизионного кабеля:

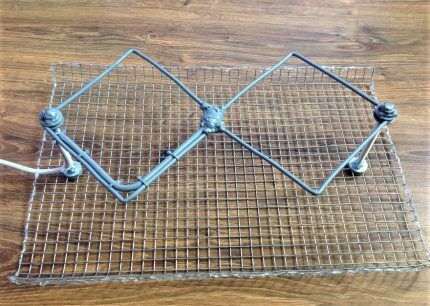

Биквадрат Харченко с рефлектором:
Расчеты и изготовление антенны на решетке:
Здесь представлено только четыре руководства, как можно быстро сделать домашнюю антенну для телевизора, на самом деле их гораздо больше. Существуют и более серьезные варианты, с точными расчетами по формулам и с использованием дополнительных усилителей. Вы же можете выбрать для начала самое простое устройство и проверить, действительно ли оно способно работать.
Пользуетесь самодельной антенной для ТВ? Какую модель вы предпочли и сколько времени у вас ушло на ее сооружение? Расскажите, пожалуйста, в блоке комментариев о своем опыте изготовления прибора, покажите фотографии готового изделия, прикрепив их ниже. При желании поделитесь с новичками полезными рекомендациями по сборке — ваш успешный опыт вдохновит на творчество других домашних мастеров.
