Толщина стяжки для теплого водяного пола

Минимальная толщина стяжки для водяного теплого пола

Напольная водяная отопительная система – отличный вариант утепления дома. Кроме этого, такой способ нагрева еще и экономичен, ведь за него не приходят большие счета по электроэнергии, как это бывает при оснащении электропола. Устройство скрытых теплоблоков – дело достаточно трудоемкое, но не сложное. И если провести монтаж по всем требованиям, то можно добиться высокой эффективности роботы нагревательного узла.

Одним из наиболее важных условий создания «правильной» системы выступает стяжка, для изготовления которой используют цемент и песок. А вот что касается толщины заливки, то тут много версий. Кто-то утверждает, что размер этой конструкции должен быть как минимум 60 мм, а кто-то уверен, что и 40 мм достаточно для обеспечения надежности работы оборудования. Какова же минимальная толщина стяжки для водяного теплого пола должна быть? Давайте разбираться вместе.

1. Слои отопительной установки

Слои отопительной установки

Чтобы сделать правильную установку внутреннего отопления, необходимо провести ряд процессов по созданию всех составляющих ее «начинки». Нарушение последовательности слоев или исключение какого-либо из них чревато выходом из строя всей системы.

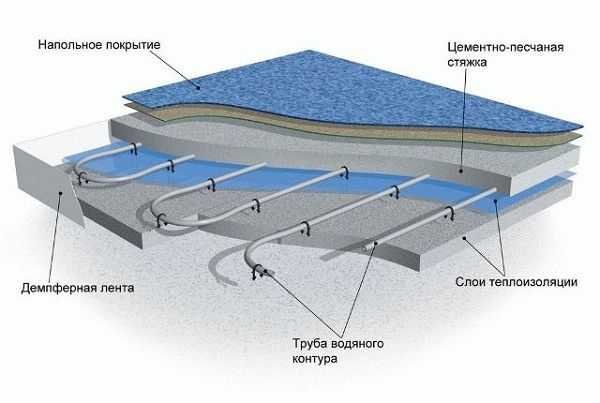

Так выглядит теплый пол в «разрезе»

Итак, в целом теплый водяной пол состоит из 6 слоев, в числе которых:

Толщина стяжки под керамическую плитку может быть более 50 мм, поскольку кафель отличается высокой теплопроводностью. Для ламината или паркета – не более 30 мм, дерево – плохой проводник тепла.

Черновая основа является очень важной составляющей оборудования подобного рода. Благодаря ей происходит первичное выравнивание, что позволяет слой чистовой заливки сделать максимально равномерным. Причем черновая основа должна быть не только при оснащении пола по грунту, но и по плите перекрытия в квартирах многоэтажных домов.

Если пропустили черновую стяжку, финишная цементная поверхность получится неравномерной. Это в целом повлияет на надежность самого теплового источника и на эффективность его работы.

Для чего нужна финишная стяжная основа?

О функциях черновой бетонной заливки мы уже с вами поговорили, теперь давайте разберемся с тем, для чего же необходима чистовая стяжка пола:

1. Обеспечение защиты теплоносителя от механических воздействий. Трубопроводная система, несмотря на прочность металлопластиковых труб, которые являются в этом случае теплоносителями, достаточно уязвима к механическим воздействиям. А поскольку обнаружить наличие протечки в готовом узле практически невозможно, не говоря уже о проведении ремонтных работ, то лучше заблаговременно позаботиться о том, чтобы тепловой источник был надежно защищен от деформаций и повреждений.

Утепление и изоляция стяжкой

1. Дополнительная фиксация трубопровода. Водяная установка, как известно, обуславливается укладкой теплоносителя на армированную сетку, а также фиксацией первого с помощью специальных зажимов. Но вместе с тем опытные специалисты настоятельно рекомендуют фиксировать тепловой трубопровод посредством цементной базы, что позволит обеспечить действительно надежный крепеж системы.

Фиксация труб на арматурной сетке

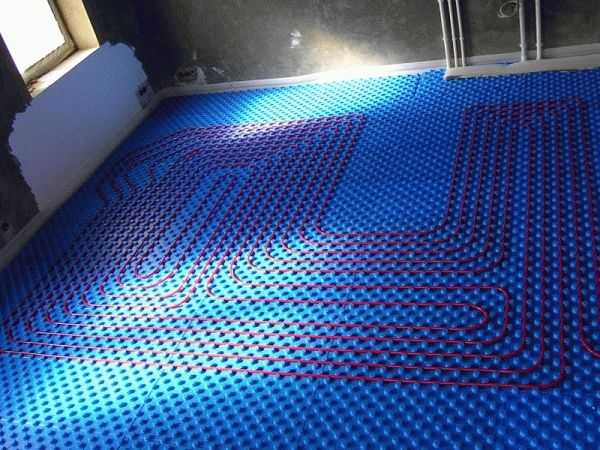

Фиксация на матах – для крепежа используются плотные бобышки

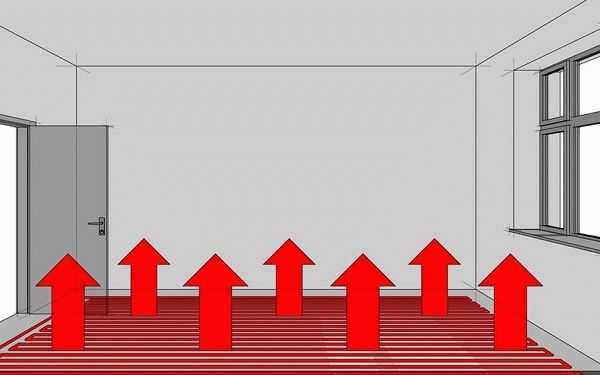

1. Равномерное распределение тепла по всей площади пола. Любая схема выкладки источника тепла подразумевает монтаж труб на определенном расстоянии друг от друга. А благодаря стяжке над теплым водяным полом, размер которой зависит от многочисленных нюансов, происходит прогрев самой цементной основы, что и обуславливает равномерный нагрев поверхности.

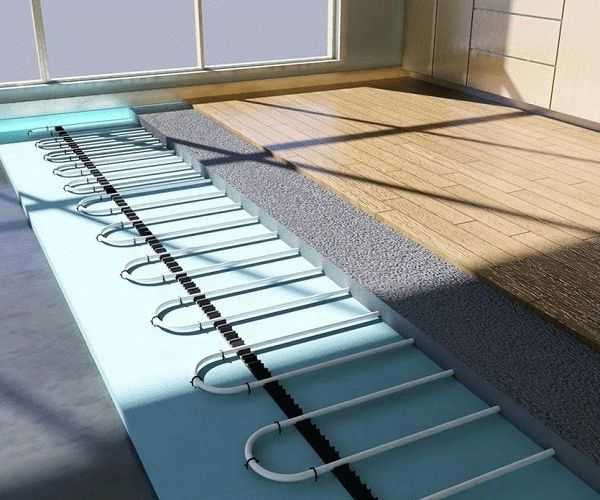

Полностью готовые теплые полы – перед укладкой декоративного покрытия

Сама же толщина стяжного элемента зависит от ряда факторов, к основным из которых можно отнести такие критерии:

Минимально допустимая толщина

Согласно данным СНиП (строительные нормы и правила), минимальная толщина стяжки над трубными коммуникациями, которые прокладываются во внутрипольной поверхности, должна быть не менее 40 мм. Добавив к этому значению диаметр трубы, получаем в среднем 60-70 мм. Именно на эту цифру и стоит полагаться при устройстве скрытого отопительного блока.

В настоящее время для финишной заливки используют не цементно-песочный раствор, как это было раньше, а самовыравнивающиеся смеси, которые обладают высокими показателями прочности. При использовании таких материалов, стяжную конструкцию выполняют самой наименьшей, то есть так, чтобы она не на много покрывала теплоноситель. Как правило, этот метод используется по дальнейшую укладку кафеля.

Несколько иначе определяется величина стяжки пола над электрическим скрытым нагревателем. Теплоэлемент, в качестве которого выступает греющий кабель, характеризуется более высокими прочностными характеристиками, в отличие от труб, применяемых для создания скрытых водяных обогревательных систем, а потому чистовая цементная основа в этом случае несет несколько меньшую защитную функцию. В силу этих обстоятельств величина заливки при устройстве электроплов не превышает 15 мм.

Это рекомендуемая толщина для жилых комнат и домов. Для технических помещений толщина должна быть не менее 40 мм, поскольку на полы приходится повышенная нагрузка.

Максимально допустимая толщина

Раз уж мы заговорили о наименьшем размере стяжной базы, то было бы не справедливо, если бы мы опустили вопрос о максимально допустимой величине этого слоя.

О том, сколько сантиметров может быть максимальный слой над обогревательной установкой, в СНиП ничего не сказано. Делать этот элемент чересчур толстым нет никакого смысла:

Как правило, увеличение слоя обуславливается необходимостью выравнивания поверхности или создания пола на одном уровне в смежных комнатах. Однако для этих целей специалисты рекомендуют экспериментировать с черновой стяжной базой.

Существуют ситуации, когда превышение рекомендуемой толщины финишного бетонного слоя есть необходимостью. Так, благодаря утолщенной цементной конструкции удается защитить нагревательные элементы от деформации и повреждений в тех помещениях, где предусмотрена большая нагрузка на пол: гараж, технические постройки и пр.

Надеемся, наши рекомендации помогут вам создать качественную, эффективную и надежную отопительную установку в своем доме.

Какой должна быть максимальная и минимальная толщина стяжки для водяного теплого пола, чтобы система работала корректно, а в помещении было тепло. Отвечаем вместе со специалистами.

Толщина стяжки под водяной теплый пол

Сегодня водяной теплый пол является одним из наиболее популярных видов обогревательных систем, применяемых в различных помещениях.

Благодаря своей надежности и способности создавать уютный микроклимат в помещении, поддерживая необходимую температуру, данный вид отопления переманил «на свою сторону» множество людей.

При установке греющего настила существуют определенные нюансы, на которые стоит акцентировать внимание, одним из таковых является толщина стяжки для водяного теплого пола.

Послойная конструкция водяного теплого пола и свойства финишной стяжки

Водяные теплые полы – достаточно непростая система обогрева, которая требует к себе определенного внимания особенно при монтаже.

Обогреваемый покров данного вида имеет слоистую структуру, соблюдение которой при строительных работах необходимо, если вы хотите получить хороший результат.

Кафельная плитка хорошо проводит тепло от нагревшейся стяжки

Для теплого пола и его монтажа часто применяют следующие материалы:

Черновая стяжка под водяной контур должна быть предельно ровной

Для организации качественного теплого покрова необходимо надежное создание каждого слоя пирога. Черновая стяжка для водяного черного пола (или плита перекрытия) должна быть максимально выровнена, так как от этого процесса зависит качество и ровность последующих слоев, в том числе и финишного.

Правильно организованные тепло- и гидроизоляционный слои помогают создать качественное отопление (без обогрева перекрытия) и защитить поверхность от попадания влаги извне.

Финишная стяжка теплого пола и ее свойства

Финишная стяжка под теплый пол имеет важнейшее назначение. Если ее сделать не должным образом, с обогревательной системой могут произойти неполадки, в результате которых может произойти авария (поломка трубы) и разрушится финишный кафель.

Основными функциями стяжки над водяным теплым полом считаются: передача тепла в помещение и непосредственно на финишный настил водяного теплого пола, а также надежная и качественная защита водосодержащих труб от механических повреждений разной сложности.

Слишком тонкая стяжка может привести к деформации труб контура

Создание правильной стяжки теплого пола – это не такое простое дело, ее параметры напрямую зависят от толщины выбранных обогревательных труб. Чем толще труба, тем толще будет и стяжка.

Если пренебречь определенным сопоставлением, вся обогревательная система может оказаться неэффективной (финишный настил не будет прогреваться в полной мере, и в помещении не будет хватать тепла).

Но если толщина стяжки для теплого водяного пола будет слишком тонкой (для обеспечения хорошего прогрева помещения), система водоснабжения может повредиться, и авария будет неизбежна.

Поэтому каждый хозяин, который будет монтировать теплый пол самостоятельно, или строитель должны знать определенные факторы, на которые стоит опираться при создании настила – обогревателя:

Характеристики некоторых видов стяжек, применяемых для укрытия теплого пола, можно посмотреть в таблице.

Стоит помнить, что кроме выше приведенных параметров необходимо сопоставлять и соблюдать требования, приводимые к чистовому финишному покрытию согласно СНиПов.

Под многие покрытия строго запрещается организация теплого пола (линолеум, тонкие типы ламината, OSB плита и другие).

Особенности половой стяжки различной толщины

Толщина стяжки для водяного теплого пола – эта важнейшая составляющая в организации обогрева помещения. Существует 2 типа применяемых покровов, характеризуемых толщиной: толстая и тонкая стяжка. Каждый из перечисленных видов имеет свои определенные преимущества и рекомендации для применения (в зависимости от конкретных условий). О том, как делать стяжку над теплым полом, смотрите в этом видео:

Тонкая стяжка теплого водяного пола

Для определения минимальной толщины теплого пола существуют определенные требования, которые закреплены в специальных документах (СНиП).

Стоит сказать, что многие из прописанных размеров в официальных документах неоднозначны.

Так, например, в СНиПе указывается, что минимальная толщина стяжки для теплого покрова может быть не менее 20 мм, но это касается покрова, изготовленного на цементно-металлической основе.

Рассчитывая высоту пола, не забудьте прибавить толщину укладываемого покрытия

Какая толщина стяжки должна быть при применении других смесей, об этом не говорится. Но указывается, что минимальный слой натрубного покрова не должен опускаться ниже 4 см.

Это значит, что вместе с трубой (среднее сечение 20-25 мм) толщина раствора может достигать 60-65 мм. Чаще всего именно такой и получается стяжка (СНиП рекомендует 6-7 см).

Многие люди задумываются, как выделить толщину стяжки, если сверху заливается выравнивающая смесь или укладывается плиточное покрытие. Организовывая цементную смесь под плитку, выполнять следует один установленный постулат, раствор должен превышать уровень труб на 1-1,5 см. Подробности смотрите в этом видео:

Так как плитка укладывается на клеевую основу толщиной 8-20 мм, суммарная высота настила над трубой будет достигать 6 см (учитывая толщину плитки). По такому же принципу создается покров с выравнивающей смесью, на которую в дальнейшем укладывается ламинат или деревянный пол.

Толстая половая стяжка

О максимально допустимых значениях толщины стяжки теплого пола не сказано в СНиП, но безосновательное ее увеличение может привести к определенным последствиям:

Но, тем не менее, довольно часто прибегают к мероприятиям, организовывая толстый напольный настил, связанным с выравниванием пола и сопоставлением с нулевой точкой.

Процесс выравнивания поверхности организовывается на черновом перекрытии, но если этого по каким-либо причинам не сделали, можно выполнять за счет натрубного слоя раствора.

Следует помнить, что в помещениях с повышенной проходимостью и нагрузкой, превышающей рекомендованную (гараж, складах), где внедряется теплый водяной пол, организовывается напольное покрытие большой толщины.

Общая толщина настила может достигать 15 см.

Отталкиваясь от написанного, стоит сказать, что каждый хозяин, выбирая толщину стяжки для теплого водяного пола, будет опираться на свои соображения.

Но отказываться от приведенных выше рекомендаций не стоит, они могут быть полезными для любого строителя, который задумал установить в помещении теплый водяной пол.

При установке греющего настила существуют нюансы, на которые стоит обратить внимание, одним из таковых является толщина стяжки для водяного теплого пола.

От чего зависит толщина стяжки для водяного теплого пола

Вас интересует, какая должна быть стяжка водяного теплого пола?

Водяной пол – популярный вид отопления загородных коттеджей. Эффективный, экономичный, относительно несложное устройство. Чаще всего его устанавливают на первом этаже – на грунте или над подвалом. Это самое холодное место в доме.

А для фиксации сверху кладут стяжку. Какая толщина стяжки над водяным теплым полом оптимальна, чтобы покрытие было прочным и в то же время не снижало эффективность теплого пола?

Есть два вида стяжек: бетонная (цементно-песчаный раствор) и сухая (с использованием готовых смесей). Их состав различен. Высота стяжки над теплым водяным полом тоже разная.

Особенности монтажа бетонной стяжки

Какая толщина стяжки для теплого водяного пола оптимальна, зависит от состава рабочей смеси, от вида напольного покрытия и диаметра труб.

Для изготовления рабочего раствора используется цемент как минимум М-300, величина гранул песка до девяти миллиметров. Лучше использовать отсеянную фракцию. Примерные пропорции: на одну часть цемента берут три части песка и меньше одной части воды: состав должен быть не жидким, а вязким.

В раствор добавляются пластификаторы в пропорции от 0,5 литра до литра на квадрат. Пластичность увеличивает прочность стяжки, препятствует растрескиванию, раствор проще класть. В первую очередь это важно для тонких стяжек. Минимальная толщина стяжки для теплого водяного пола при использовании пластификатора – три сантиметра, оптимальная – пять сантиметров.

Это позволяет прогреть пол до тридцати градусов при температуре теплоносителя 50 градусов. Сечение труб – 1,6 см. Если оно больше (2-3 сантиметра), толщину бетонной стяжки водяного теплого пола увеличивают до 7-10 см.

Внимание: толщина стяжки для водяного теплого пола под плитку может быть и 5 сантиметров, и больше, поскольку у плитки высокая теплопроводность. Если в качестве финишного покрытия используется ламинат, слой должен быть тоньше, т.к. теплопроводность у древесных материалов низкая.

Если обрабатываемая площадь больше сорока квадратов, кроме пластификатора добавляют фибру (полипропиленовое волокно) приблизительно один кубический дециметр. Фибра выполняет армирующую функцию – укрепляет стяжку и способствует равномерной укладке.

Максимальная толщина стяжки над водяным теплым полом при использовании цементно-песчаного состава – 8-10 сантиметров. Такое покрытие обладает высокой прочностью, достаточной теплопроводностью и не боится воды.

Перед началом монтажа вдоль всей стены на стыке с полом обязательно нужно уложить демпферную ленту: она будет компенсировать термическое расширение бетона и препятствовать вскрытию стяжки. Если длина стены восемь метров или больше, посередине комнаты выполняют дополнительный демпферный шов.

Стяжку для водяного теплого пола кладут ровным слоем, разравнивают правилом, выводят по маячкам. Необходимо следить, чтобы пустот в толще бетона не было.

Важный нюанс укладки – просушивание. Стяжка должна сохнуть естественным путем в течение месяца. Все это время нельзя включать теплый пол, а также использовать приборы для сушки сверху – строительные фены, тепловые пушки.

Через пару дней после монтажа стяжки ее нужно увлажнить водой и закрыть сверху полиэтиленовой пленкой. Процедуру увлажнения повторяют раз в трое суток.

Перед вами стоит вопрос — какой лучше под плитку теплый водяной пол?

Особенности самовыравнивающих смесей

Готовая самовыравнивающая смесь содержит в составе гипс, благодаря чему стяжка схватывается гораздо быстрее, от семи до десяти дней. Прочность выше, толщина стяжки для водяного теплого пола меньше: 3 см над трубами, до 6 см общая. Процесс приготовления прост: готовую смесь разводят водой в пропорции, указанной производителем.

Но у смесей на основе гипса есть существенный недостаток: основной компонент чувствителен к воде. Укладывать такую стяжку во влажных помещениях вообще нельзя.

В сочетании с водяным полом – с особой осторожностью. Чаще смеси используют для стяжек с электрическими полами. Прежде чем покупать этот материал для водяного пола, нужно внимательно изучить характеристики и рекомендации производителя смеси.

После укладки полусухой стяжки необходима затирка и шлифовка основания. Это делается через 20 минут после монтажа (не раньше). Дольше шести часов тянуть с обработкой поверхности не следует.

Идеальная толщина стяжки водяного теплого пола варьируется от трех до десяти сантиметров и зависит:

При меньшей толщине пол будет недостаточно прочным, при большей пострадает его теплоэффективность.

При изготовлении цементно-песчаного раствора следует добавлять пластификаторы и фибру.

Самовыравнивающие смеси во влажных помещениях использовать нельзя.

Идеальная толщина стяжки водяного теплого пола: от чего она зависит, какие материалы используются для монтажа. Какие правила необходимо соблюдать при заливке.

Рекомендованная толщина стяжки для теплого водяного пола и технология ее изготовления

В современном частном строительстве бетонная заливка покрытия играет роль не только основания, но и зачастую берет на себя функции элемента в отопительных системах. В последнем случае правильная технология и соблюдение рекомендаций на каждом этапе выполнения работ обеспечивают эффективность и, как следствие, экономичность обогрева.

Процедура организации бетонной стяжки состоит из нескольких этапов, наиболее важные из которых рассмотрим ниже.

Какая подложка подходит под водяной теплый пол?

Над этим вопросом стоит задуматься еще задолго до укладки контурных труб, потому что верный выбор гарантирует максимальную теплоотдачу всей конструкции. И не нужно слушать сомнительных экспертов на строительных форумах, которые утверждают, что теплоизоляция – это напрасная трата средств и труда, практика убедительно доказывает обратное.

Однако не всякий материал подойдет как подложка под теплый пол водяной, на сегодня чаще всего пользуются следующими экземплярами:

Все они имеют различную толщину и, в основном, покрыты фольгой для лучшего распределения тепла. Важно учесть, что фольга должна быть толстой, чтобы противостоять щелочной реакции цементного раствора. Практически все производители наносят на металлизированное покрытие разметку, которая облегчает процесс укладки труб.

Несколько дороже, но зато намного технологичнее, профильные плиты из пенополистирола высокой плотности (40 кг/м³). Детали оснащены замковым соединением, а наличие «бобышек» позволит быстро и надежно зафиксировать трубы. Типовая укладка теплого пола в стяжку с таким материалом имеет такие преимущества:

Для чего нужна демпферная лента и деформационный шов?

Рантовая (демпферная) лента изготавливается из вспененного полиэтилена на самоклеющейся платформе. В среднем толщина материала составляет 6-8 мм, а ширина – 120-180 мм. Лента нужна для компенсации температурных расширений стяжки в сезон отопления, также за счет нее удается избежать образования теплового моста между слоем бетонного покрытия и стенами.

Монтаж демпферного материала осуществляется по всему периметру помещения внизу стен, которые уже доведены до состояния чистовой отделки. Лента оснащена специальным фартуком из ПЭТ-пленки, им закрывается стык между демпфером и теплоизоляцией, чтобы во время заливки раствор не затекал в этот промежуток.

При организации бетонного покрытия для гидравлического обогрева нельзя упускать из вида такой важный момент, как деформационный шов. Обычно его делают:

Высота шва зависит от того, какая планируется толщина стяжки теплого водяного пола, при этом следует учитывать, что верхняя граница шва должна находиться на уровне финишного покрытия. Армирующая сетка, которая укладывается на трубы, обязательно прерывается в местах разделительных швов.

Допустимо использование эластичного материала для шва, толщина которого составляет не менее 10 мм. Альтернативное решение: воспользоваться демпферной лентой, склеив два ее отрезка.

Каким должен быть состав раствора для стяжки теплого пола?

Цементно-песчаный раствор – это традиционная смесь для отапливаемых поверхностей. Если есть возможность, то можно приобрести готовую смесь, которую обычно развозят в миксерах. Для данного случая нужен бетон, марка которого находится в пределах 150-300. Выбор должен соответствовать предполагаемым нагрузкам, например, М300 подходит для промышленных построек, а М200 – для жилищного строительства (таблицу марок и классов бетона см. здесь).

В случае, когда решено изготовить смесь самостоятельно, то классический вариант представляет собой такие пропорции компонентов:

Если требуется более прочная поверхность, мастера советуют брать вместо песка гранотсев мелкой фракции. В этом случае пропорции несколько иные: на 1 часть цемента – 6 частей отсева.

Чтобы стяжка для теплого пола и ее состав имели эластичную структуру, что важно при нагревании поверхности, весьма желательно использование пластификаторов. Иногда в их качестве народные умельцы прибегают к применению таких материалов, как:

Свойства перечисленных компонентов весьма спорны, их использование было оправдано лет 15-20 назад. Сегодняшние специальные пластификаторы – это сложные химические растворы по составу, которые обеспечивают не только эластичность бетонного покрытия, но и способствуют оптимизации цикла затвердевания.

Для заливки больших площадей рекомендуется применение фибры (волокна полипропилена). Она хорошо перемешивается и распределяется по всему объему смеси, расход составляет 1 пакет (3 дм³) на 20 м².

Какая толщина стяжки рекомендуется для теплого водяного пола?

Для бетонных покрытий с гидравлическим обогревом в жилых домах общего назначения статическая нагрузка рассчитана на 2 кН/м². Это подразумевает, что слой раствора над трубами должен составлять не менее 45 мм. Использование армирующей сетки из проволоки диаметром 3 мм и ячейками 100х100 мм позволяет уменьшить толщину слоя на 10-15 мм.

Все же, если учитывать нормы СНиП 3.04.01-87, оптимальное распределение тепла после укладки стандартного водяного теплого пола в стяжку обеспечивается слоем 65 мм. При этом не стоит забывать, что в этой величине учитывается и толщина напольной плитки.

Специалисты рекомендуют придерживаться следующих соотношений, где от диаметра трубы зависит толщина слоя раствора:

Важно! Поскольку вес всей бетонной конструкции может составлять довольно внушительную массу, около 150 кг/м², то не лишним будет узнать о способности перекрытия выдерживать такие нагрузки.

Как происходит укладка теплого пола в бетонную стяжку?

Выполнение работ производится при температуре 15-20 °C, система обогрева должна быть проверена на герметичность и находиться под рабочим давлением. Подготовленный раствор нужно использовать в течение одного-двух часов. Оставшуюся часть смеси применять на следующий день нельзя, даже если она будет накрыта пленкой.

Площадь одной комнаты следует заливать сразу, недопустимо делать одну половину сегодня, а вторую – завтра. Перерыв в процессе возможен только в случае, когда плоскости покрытия имеют разный уровень или работа выполняется в разных помещениях.

Технология заливки состоит из следующих пунктов:

1. отбить горизонтальные линии на стенах на уровне будущей стяжки;
2. на расстоянии 0,5 м от стен установить и зафиксировать маяки для выравнивая поверхности, количество маяков рассчитать по правилу: расстояние между ними не должно превышать длину имеющегося правила;
3. нанести раствор на поверхность, начиная с дальнего угла;
4. проводя правилом с опорой на маяки, выровнять слой смеси;
5. контролировать толщину стяжки бетонного теплого водяного пола по периметру помещения;
6. через несколько дней извлечь маяки из слоя застывшего бетона и выровнять оставшиеся канавки аналогичной смесью.

Для предотвращения преждевременного высыхания и появления трещин первые 2-3 дня после заливки необходимо всю плоскость смачивать водой несколько раз в день. Затем следует накрыть стяжку пленкой на две недели. Ускорять процесс застывания раствора при помощи обогрева категорически нельзя – это приводит к трещинам! Окончательное застывание поверхности происходит через 25-28 дней.

Технология укладки водяного теплого пола в цементную стяжку, какую подложку использовать, а также толщина слоя и состав смеси.

Толщина стяжки для водяного теплого пола: особенности расчета

Строительная конструкция будет выполнять свои функции без нареканий, если предварительные расчеты выполнены без ошибок. Точно выбранная толщина стяжки для водяного теплого пола обеспечит достаточную прочность и равномерное распределение тепла на поверхности. Чтобы определить все важные параметры проекта, необходимо детальное изучение технологий, материалов, советов профильных специалистов.

Схема укладки

Особенности конструкции

На рисунке выше приведена типичная схема стяжки водяного теплого пола, которая используется в рекомендациях по созданию встроенных в пол систем отопления.

На этом примере следует отметить несколько практических вопросов:

Из этих сведений можно сделать заключение о том, что толщина стяжки над водяным теплым полом зависит от множества разных факторов. Ее нельзя рассматривать отдельно. Необходимо согласование с другими техническими параметрами проекта системы отопления.

Укладка паркета

Если финишное покрытие стяжки водяного теплого пола не обладает достаточной прочностью (линолеум), необходимо под ним устанавливать дополнительный слой из фанеры.

Как определить основные характеристики

Чтобы разобраться, какая стяжка лучше для теплого водяного пола, надо сделать расчет. В таблице ниже приведены данные по температуре поверхности для разных вариантов финишных покрытий.

Во всех вариантах приняты следующие исходные данные:

Температура поверхности при разных видах стяжки

Из полученных данных видно, что довольно популярные «сухие» строительные смеси – худший вариант. Они удобны в применении. Но созданное покрытие стяжки водяного теплого пола будет обладать низкой теплопроводностью.

Следует отметить не только первую позицию в сравнительной таблице, но и высокую прочность тяжелого бетона. Вместо гравия и других традиционных наполнителей можно использовать фиброволокна.

Данные из таблицы также демонстрируют, как изменяются потери при установке разных финишных покрытий. Линолеум, ламинат, натуральный паркет плохо проводят тепло. Даже при высокой температуре в подающей магистрали не получится приблизиться к идеальной теплоте поверхности. Лучший вариант – керамическая плитка.

Распределение тепла

Этот снимок создан с помощью тепловизора. Красным тоном выделены участки стяжки водяного теплого пола с более высокой температурой. Видно, что происходит, если расстояние между линиями выбрано слишком большое. Аналогичный результат будет в том случае, когда недостаточна температура воды, либо трубы установлены слишком близко у поверхности. Переместив их ниже, можно получить ровное распределение тепла. Но это повысит инерционность системы. Придется увеличивать слой бетона, уменьшать высоту потолков.

Для жилых помещений основная стяжка теплого пола – от 6 до 8 см. Если предполагается установка пианино, других тяжелых изделий, под соответствующим участком устанавливают двойное армирование.

Подготовка проекта

Качественный водяной теплый пол состоит из следующих слоев:

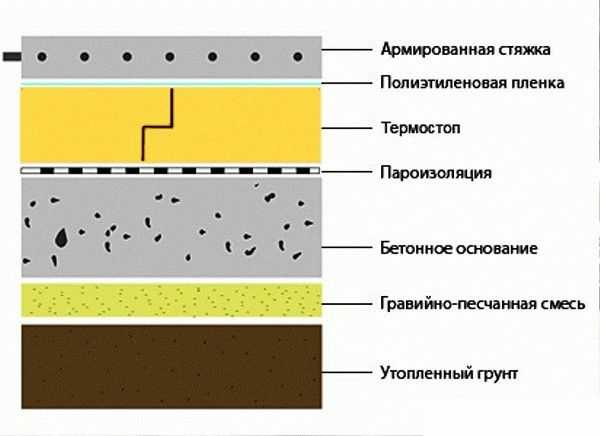

Распределение слоев на грунтовом основании

Структура конструкции выбирается с учетом особенностей места установки, самого строения. Водяной теплый пол монтировать проще на специальной подложке с выступами. Соответствующие комплекты предлагают с краевыми и соединительными элементами. В нижние части некоторых матов встраивают отражающие ИК-излучение слои, повышающие эффективность системы отопления.

Подложка для монтажа труб

При выборе утеплителя стяжки водяного теплого пола необходимо проверить его технические параметры по сопроводительной документации производителя. Цифры в названиях не обязательно обозначают плотность.

Используя данные выбранного проекта, составляют список необходимых вещей, расходных материалов, инструментов. При определении толщины стяжки обязательно учитывают нагрузочные способности силовых конструкций объекта недвижимости. Слой 1 м кв. бетона толщиной 6-7 см весит от 300 до 340 кг.

Выполнение рабочих операций

Точная последовательность действий зависит от того, какая стяжка под определенный теплый водяной пол выбрана в итоге. Тем не менее, следующие советы специалистов пригодятся при воспроизведении своими руками специфических технологических процессов.

Перед заливкой черновой стяжки водяного теплого пола надо установить кабели электропитания, иные инженерные линии. Стены и потолок выравнивают штукатурным раствором. Если выполнять работы в обратном порядке придется ожидать, пока застынет стяжка. Далее надо будет ее очищать от новых загрязнений.

При формировании этих строительных конструкций контролируют перпендикулярность углов, чтобы обеспечить герметичность стыков с плитами утеплителя. На хорошо созданной поверхности не допустимы перепады более 5-6 мм по высоте для одного контура. Это предотвратит образование «пробок» из воздуха.

При выборе плит из вспененного полистирола с достаточной плотностью особые предосторожности не понадобятся. Этим изделия без деформаций и повреждений выдержат вес взрослого человека. Однако следует проверять чистоту обуви, удалять с подошвы и с поверхности потенциально опасные загрязнения. Лучше установить трапы из досок для передвижения. Следует не забывать, что при заливке строительных смесей придется перемещать тяжелые грузы.

При большой площади стяжки водяного теплого пола необходима установка компенсационных швов на каждые 20-25 м кв. площади. Они предотвратят появление трещин при повышении/снижении температуры. Подойдет лента из вспененного полимера (полиэтилена) шириной 100-130 мм, толщиной от 7 до 12 мм. Такие элементы устанавливают только в основной стяжке.

На этом этапе пригодится качественная штукатурка стен (хотя бы на уровень до 40 см от пола). Некоторые виды специализированных демпферных лент покрывают клеевым слоем с одной стороны. К ровным поверхностям они присоединяются быстро и прочно.

На стадии подготовки чертежей стяжки водяного теплого пола надо точно установить места пересечения труб компенсационными швами. Их располагают только в месте пересечения подающей и обратной магистралей. На открытых участках трубопроводов (от стяжки до коллектора и обратно) устанавливают утеплитель.

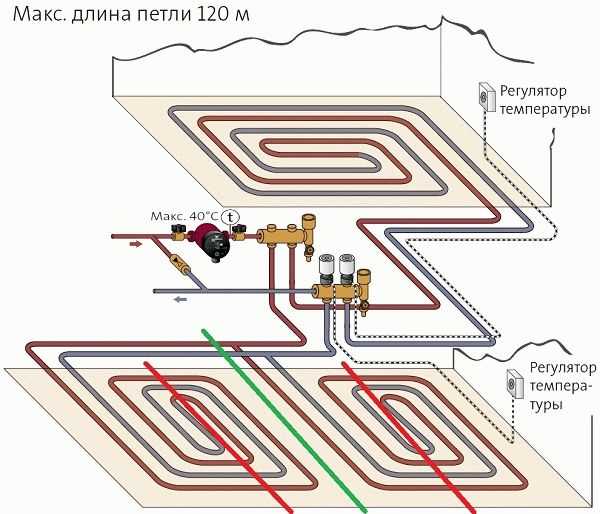

Зеленой линией отмечен правильный вариант установки компенсационного шва

Для создания строительной смеси подходит бетон марки от 150 до 300. Такой диапазон указывают в справочниках, чтобы предусмотреть разное целевое назначение поверхностей. Более прочные стяжки (М300) нужны в коммерческих объектах, на складах, в производственных цехах. В жилых и офисных помещениях бетон создают из 1 части цемента М150/200 и трех частей песка.

Упрочняют состав стяжки водяного теплого пола с помощью мелкой гранитной крошки. Так как предполагается функционирование в режиме с изменением температуры, необходимо повысить пластичность стяжки. Экспериментировать с ПВА и клеями других серий не стоит. Соответствующие «бесплатные рецепты» можно найти на просторах сети Интернет, но их действительную пользу подтвердить сложно.

Чтобы стяжка для водяного теплого пола получилась надежной, надо применять специализированные добавки. На них распространяются официальные гарантии. В подробных описаниях производителей приведены инструкции по правильному применению.

Для заливки основной стяжки водяного теплого пола применяют следующий алгоритм:

Штучный паркет и некоторые другие изделия из ценных пород древесины монтируют при относительной влажности стяжки ниже 55-65%. Если этот уровень не получен, продлевают срок сушки.

Даже минимальная толщина стяжки (5-6 см) – это эффективный аккумулятор тепла. При возникновении аварийной ситуации в зимний период он предотвратит промерзание труб в течение 2-3 дней. Правильная установка системы в глубине слоя бетона обеспечит равномерное распределение температуры на поверхности. Такая конструкция хорошо защищена от внешних воздействий. Она сохраняет работоспособность в течение десятилетий. Перечисленными преимуществами можно будет пользоваться в полном объеме, если учесть при реализации проекта приведенные выше советы.

Точно выбранная толщина стяжки для водяного теплого пола обеспечит достаточную прочность и равномерное распределение тепла на поверхности.
