Солнечный обогреватель для бассейна
Оглавление:

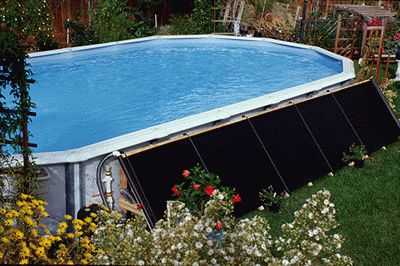

Солнечные коллекторы для бассейнов
Личный бассейн – мечта многих владельцев частных коттеджей и дачных участков. Но любой бассейн неизбежно нуждается в уходе, и прежде всего – в регулярном подогреве воды. Конечно, можно приобрести классический нагреватель и постоянно оплачивать лишние расходы электроэнергии. А можно использовать возможности альтернативной энергетики и обзавестись солнечным коллектором для бассейна.
Это наиболее выгодный с точки зрения затрат способ поддержания нужной температуры воды. Ведь расходы на такую систему единичны и окупятся очень быстро. А если к тому же на даче нередки перебои с электричеством, то солнечный подогрев и вовсе становится единственным рациональным решением.
Зачем нужен температурный режим
Слишком холодная вода в бассейне может привести к появлению разных заболеваний, от банальной простуды и насморка до более серьезных болезней, спровоцированных переохлаждением. Особенно это актуально, если речь идет о маленьких детях. Именно поэтому температурный режим бассейнов должен поддерживаться на определенном уровне.
На частных участках, как правило, устанавливаются относительно небольшие бассейны, как крытые, так и открытые. В идеале температура воды в них должна составлять 24-28°С (для детей – 28-30°С). Казалось бы, достаточно высокие значения, но даже в самую сильную жару такая вода принесет долгожданную прохладу, не нанеся при этом вреда организму.
Ведь большинство «водных» заболеваний связано именно с контрастом температур воздуха и воды в бассейне. Если бассейн крытый, то воздух в нем должен быть теплее, чем вода примерно на 2-3°. Это необходимо для того, чтобы избежать ощущения холода при выходе из воды. Температура открытых бассейнов обычно ниже и составляет 21-26°С.
Солнечные коллекторы позволяют поддерживать температуру воды бассейнов на нужном уровне без особых усилий и затрат. В результате формируется комфортный микроклимат, идеальный для полноценного летнего отдыха. Более того, обогреваемый солнцем крытый бассейн можно использовать не только летом, но и поздней весной/ранней осенью. Ухаживать же за такой системой очень просто. Фактически требуется только периодическая очистка защитных фильтров от загрязнений.
Подогрев бассейна солнечными коллекторами

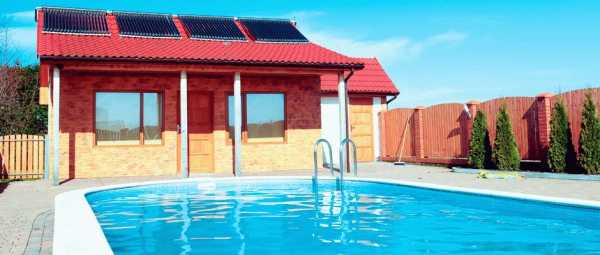

Система подогрева бассейна может быть как полностью автономной, так и соединенной с «солнечным» отоплением или ГВС всего дома. Последний вариант очень выгоден, но его надо закладывать еще на стадии проектирования снабжения дома. В этом случае на подогрев будет расходоваться также избыток тепла при повышенной инсоляции, что позволит избежать перегревов теплоносителя гелиоконтура. Кроме того, сократится и окупаемость всей системы.
Стандартная же система подогрева для бассейнов включает в себя:
Функционирует эта система по классическому методу водоподогрева. Из бассейна жидкость подается через фильтр в специальный теплообменный модуль. Датчики температуры выявляют нагрев жидкости, и если коллекторы вырабатывают достаточно тепла, то автоматический отводной клапан «посылает» воду из бассейна в теплообменник. Жидкость прогревается до нужных значений. Если же датчики фиксируют, что вода в бассейне уже прогрета должным образом, то она просто подается обратно в резервуар в обход теплообменника.
Внутри теплообменного модуля вода греется за счет коллекторного теплоносителя. Он циркулирует по изогнутой трубке, проходящей через весь объем теплообменного бака. По сути, система аналогична большому кипятильнику на солнечной энергии.
Как выбрать коллекторы
Прежде чем приобретать коллекторы для бассейна, необходимо определить их производительность и площадь поверхности. Также обязательно нужно учесть величину инсоляции и общую потребность в подогреве жидкости.
Площадь коллекторного поля определяется:
Поэтому расчет площадей выполняется сугубо индивидуально для каждого из бассейнов. Тем не менее, есть средние закономерности. Так, для закрытых сооружений коллекторы должны занимать площадь примерно в 50-70% от поверхности воды, для открытых же резервуаров этот параметр составляет 70-100%.

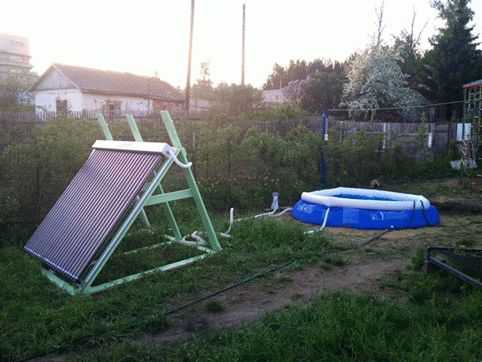

Размещение гелиоколлекторов
Размещают выбранные коллекторы нужно согласно определенным правилам. Так, они должны устанавливаться на ровных площадках (допустим горизонтальный наклон не выше 30°). Трубы обратной водоподачи должны проходить выше труб прямой подачи жидкости, при этом все они должны равномерно подниматься относительно друг друга. Это делается для того, чтобы при работе в трубках не скапливались воздушные пробки.

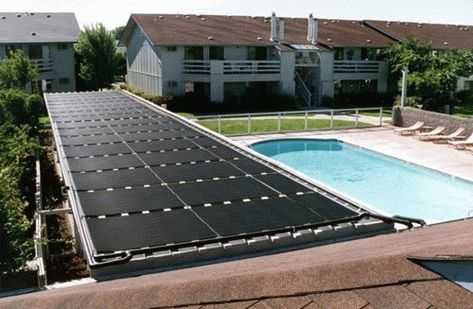

Монтируемые на крышах бассейнов коллекторы не должны отклоняться от южной стороны сильнее, чем на 45°. Подойдут и скаты крыш, ориентированные на восток/запад, но при этом общую поверхностную площадь коллекторного поля придется увеличить.
Если для подогрева используются вакуумированные коллекторы, размещаемые на плоских поверхностях (уклоны ниже 15°) то ориентирование по компасу будет второстепенным. Это связано с высоким расположением солнца над горизонтом в летний период.
Еще один вариант – размещение коллекторов на специальных направляющих над самим резервуаром. В этом случае, пока бассейн не используется, коллекторы надвигаются на резервуар и играют роль системы теплоизоляции. Подобный метод позволяет избежать перегревов теплоносителя и улучшает гелиопоглощение.
Потери тепла и их снижение
Тепловые потери разной интенсивности – неизбежный спутник любых систем подогрева. «Солнечный» нагрев бассейнов – не исключение. Именно поэтому при подсчетах нужно учесть и все потери тепла в резервуаре и принять меры по их минимизации.
В бассейне тепло «пропадает» при:
Для полностью открытых бассейнов достаточно значительными являются тепловые потери во внешнюю среду (особенно ночью). Чтобы их уменьшить необходимо укрывать бассейн специальным укрывочным материалом, это позволит убрать до 80% телопотерь. При этом система укрытия обязательно должна иметь теплоизоляционный слой, иначе экономия тепла составит лишь 30-40%. А для предотвращения теплопотерь в грунт (по сути, вторых по величине) при установке бассейна рекомендуется также использовать слой гидротеплоизоляции.
Крытые бассейны имеют свои особенности. Так, их часто используют в межсезонье, когда инсоляция гораздо меньше, а за счет наличия стен и крыши температура в них выше. У этих бассейнов потери во внешнюю среду и в грунт гораздо меньше, поскольку сам павильон вокруг бассейна, как правило, теплоизолируется еще на стадии возведения. Для их защиты можно использовать укрывные материалы с меньшей степенью теплоизоляции.
Купить систему подогрева бассейна на базе солнечных коллекторов можно в специализированном магазине. Также ее можно сделать и наладить своими руками. Например, если приобрести отдельно готовые солнечные коллекторы (чтобы не тратить сил и средств на их самостоятельное изготовление), а бак-теплообменник и шланги подводки собрать самому. В этом случае удастся сэкономить определенную сумму и получить эффективную систему подогрева с минимальными затратами.
Солнечные коллекторы для бассейнов Личный бассейн – мечта многих владельцев частных коттеджей и дачных участков. Но любой бассейн неизбежно нуждается в уходе, и прежде всего – в регулярном
Нагрев плавательных бассейнов с использованием энергии солнца и солнечных коллекторов
При проектировании бассейна любого типа необходимо заранее продумать систему подогрева воды. Температура воды, так же как и температура воздуха, зависит от возможной активности людей. При одинаковой температуре воды и воздуха в бассейне охлаждение в воде происходит примерно в 20 раз быстрее, чем на воздухе. Поэтому в стандартных и крупных плавательных бассейнах с длиной дорожки 25-50 м достаточна температура воды около 22°С, а в учебных плавательных бассейнах с длиной дорожки 8-16 м температура воды должна быть 23-26°С. При использовании плавания в медицинских целях (для разгрузки позвоночника) температура воды в бассейне должна превышать 26-27°С, а лучше всего быть в пределах 28°С (при температуре ниже 25°С есть возможность появления судорог). В связи с этим в индивидуальных бассейнах крытого типа рекомендуется поддерживать температуру воды на уровне 24-28°С, а в ваннах бассейнов предназначенных для купания маленьких детей – 28
30°С. В идеале в крытых индивидуальных бассейнах должны быть следующие параметры микроклимата: температура воды 24-28°С; температура воздуха на 2-3° выше температуры воды (26-31°С), так как при испарении влаги с водяной пленки, покрывающей тело человека после выхода из ванны бассейна, происходит отвод тепла и возникает ощущение холода при слишком низкой температуре воздуха в помещении, где расположен бассейн.
Подвижность людей в бассейнах открытого типа обычно выше, чем в закрытых. Поэтому, температура воздуха в открытых бассейнах обычно ниже и составляет 21—25°С, а температура излучения значительно выше, при наличии солнечной радиации (инсоляции). Следует добавить благотворное воздействие свежего воздуха, что сохраняет ощущение комфортности даже при более низких температурах и высоких скоростях движения наружного воздуха. С целью создания комфорта и улучшения микроклимата, особенно при длительном купальном сезоне, а также использовании бассейна в зимнее время рекомендуется осуществлять подогрев с помощью теплового пола.
Долгое время открытые бассейны обогревались от системы отопления дома с использованием противоточного теплообменника. Однако в последние годы появилось много новых вариантов обогрева бассейнов с использованием агрегатов, серийно выпускаемых промышленностью: обогрев от отопительного котла, прямоточные топливные нагреватели, прямоточные нагреватели с электроприводом, тепловые насосы, обогрев с помощью солнечных коллекторов.
Для владельцев плавательных бассейнов как открытого, так и закрытого типов, очень выгодно использовать солнечную энергию для нагрева и поддержания комфортной температуры воды. Преимущества подобного способа обогрева будут существенней, если система подогрева воды в бассейне связана с солнечной системой отопления всего дома, так как это позволяет использовать избыток тепла в период максимальной инсоляции, что в конечном итоге сокращает срок окупаемости гелиосистемы. Помимо этого, наличие бассейна позволяет избежать перегрева теплоносителя в гелиоконтуре в летнее время. Единственным требованием для эффективной работы солнечной системы является необходимость размещения бассейна таким образом, чтобы солнечные лучи поступали на нее в течение четырех-пяти часов в день. В таком случае можно поднять температуру воды на 25-30°C выше температуры окружающего воздуха. Солнечное излучение может вполне заменить традиционный источник энергии (в летний период) и продлить купальный сезон в открытых плавательных бассейнах на 1,5. 2 месяца в год, что сэкономит расходы на топливо.
Механизм действия солнечного нагрева бассейнов
Любая солнечная система отопления бассейна состоит из трех основных элементов: солнечный коллектор, фильтр насоса и клапан управления. Механизм действия очень прост. Подогреваемая вода из бассейна направляется через фильтр в теплообменник гелиосистемы. Фильтр используется для предотвращения попадания мусора в солнечные коллекторы. В некоторых случаях может понадобиться дополнительный насос или чуть более мощный насос для системы фильтрации. Наиболее эффективные из современных систем включают в себя автоматический отводной клапан. Система фильтрации бассейна настраивается на работу во время наиболее интенсивного солнечного освещения. В течение этого времени, если датчики определяют, что на солнечный коллектор поступает достаточное количество тепла, они дают автоматическому отводному клапану команду направить поток воды из бассейна через теплообменник солнечного коллектора, где она нагревается. (Когда температура воды достигла заданной в программе нагрева, она просто будет проходить мимо теплообменника и попадать обратно в бассейн с нагретой до нужной температуры водой). Внутри теплообменника вода нагревается благодаря воздействию на нее теплоносителя, который циркулирует в замкнутой системе подключенных солнечных коллекторов. Нагретая таким образом вода возвращается в бассейн. Когда солнечный коллектор остывает, вода через него не прогоняется.
Солнечный коллектор чаще всего размещается на крыше, однако при этом нужно соблюдать основные проектные нормы. Место размещения должно быть ровным либо иметь небольшой наклон (не более 30 градусов к горизонтали), обратный трубопровод должен располагаться выше, чем трубы подачи воды, а все шланги – постепенно подниматься по отношению друг к другу, чтобы во время работы из них вытеснялся весь воздух.
При установке солнечного коллектора на скатных крышах он не должен отклоняться от направления на юг более чем на 45°, но для установки пригодны и крыши, скаты которых направлены на восток или запад, но при этом используются солнечные коллекторы с соответственно увеличенной площадью. При установке вакуумного трубчатого солнечного коллектора на плоской крыше под углом <15° направление гелиоколлектора на стороны горизонта благодаря высокому солнцестоянию в летние месяцы имеет второстепенное значение. При установке комбинированных систем для поддержки системы отопления в первую очередь необходимо учитывать возможность настройки системы под условия, определяющие потребность здания в тепловой энергии. Эффективный отвод тепла от гелиосистемы к воде в бассейне предполагает большую пропускную возможность системы при относительно небольшом повышении температуры. При пропускной возможности 70 – 100 литров в час/м2 площади поверхности абсорбера при интенсивности солнечного облучения 800 Вт/м2 устанавливается разбежка между температурами в подающем и обратном трубопроводах в пределах приблизительно 6-8 K.
Относительно ухода и эксплуатации солнечных систем для обогрева бассейнов можно сказать, что они отличаются простотой. Фактически, в большинстве случаев не требуется никаких дополнительных мер, кроме обычной чистки фильтров и подготовки к зимнему сезону. На зиму из системы сливают воду; однако иногда и этого не требуется, если система делает это автоматически. При использовании вакуумных трубчатых солнечных коллекторов от Прогресс-ХХІ гелиосистема не нуждается в сезонном обслуживании, так как теплоносителем является антифриз, который устойчив к низким температурам. Оборудование для солнечного нагрева бассейна служит минимум 20 лет, при этом гарантийный срок – 5-10 лет.
а – одноконтурная схема; б – схема солнечной теплонасосной установки;1 – бассейн; 2 – насос; 3 – фильтр; 4 – обратный клапан; 5 – солнечный коллектор; 6 – воздушник; 7 – байпас с вентилем; 8 – тепловой насос; 9 – теплообменник; 10 – трехходовый клапан.
Рисунок 1 – Схемы солнечных установок для обогрева плавательных бассейнов
Существует множество схем использования солнечных коллекторов для нагрева воды. Одна из возможных схем гелиоустановок для подогрева воды в плавательном бассейне показана на рисунке 1 а. В схеме предусмотрены:
– байпасная линия с вентилем;
Как возвратный клапан, так и стравливающие (воздушный) клапана должны размещаться на высоте более 1 метра над уровнем воды в бассейне, чтобы предотвратить обратный отток воды в бассейн и сплющивание шлангов, когда солнечный коллектор в конце каждого рабочего цикла сбрасывает воду. Все коммуникации к фильтрационной системе бассейна должны подсоединяться после фильтра, но перед любым существующим традиционным нагрывачем, чтобы избежать избыточного давления в системе.
Схема комбинированной солнечной теплонасосной установки для обогрева плавательного бассейна показана на рисунке 1, б. Летом в бассейне поддерживается температура не ниже 20°C. Это обеспечивается с помощью солнечного коллектора. При неблагоприятных погодных условиях включается тепловой насос, использующий солнечный коллектор в качестве испарителя.
Для нагрева воды в плавательном бассейне могут использоваться следующие типы солнечных коллекторов:
– вакуумные трубчатые солнечные коллекторы;
– плоские или высокоселективные плоские солнечные коллекторы;
С целью наглядного сравнения характеристик тепловой эффективности различных типов солнечных коллекторов, приведем график КПД для трех рассмотренных типов гелиоколлекторов при мощности солнечного излучения в 600 Вт/м 2 .
1 – вакуумный трубчатый солнечный коллектор; 2 – плоский солнечный коллектор с селективным покрытием; 3 – открытый солнечный коллектор/абсорбер
Выбор размера гелиоколлектора для нагрева бассейна
Расчет системы солнечных коллекторов для подогрева воды в плавательном бассейне зависит от интенсивности солнечного облучения площади коллекторов и от потребности в теплой энергии для подогрева воды в бассейне. На размеры солнечного коллектора влияют следующие факторы
• место расположения солнечного коллектора, тип коллектора, ориентация и угол его наклона,
• тип плавательного бассейна (открытый или закрытый),
• параметры бассейна (объем, площадь поверхности, глубина, цвет бассейна, тип укрытия),
• время снятия укрытия,
• подача свежей воды в бассейн,
• требуемая и допустимая максимальная температура воды в бассейне
Поверхность солнечных коллекторов для обогрева воды в бассейне должна составлять:
– в случае крытого бассейна — около 50-70 % площади поверхности воды;
– в случае открытого бассейна — около 70-100 % этой площади.
В условиях средней полосы и южной части Украины гелиоустановки могут давать не менее 250. 300 кВт*ч полезной теплоты с 1 м2 площади солнечного коллектора, что поддерживает температуру воды в плавательном бассейне на уровне 20. 24°C. Для сравнения, годовая удельная теплопроизводительность:
– гелиосистемы горячего водоснабжения – 300. 500 кВт*ч/м2 в год;
– гелиоустановки для отопления (30. 70°C) – 150. 300 кВт*ч/м2 в год.
Следует заметить, что интенсивность солнечного излучения – величина не постоянная, она изменяется как в течении дня, так и на протяжении всего года, кроме того она хаотически колеблется при переменах погодных условий.
Открытый солнечный коллектор (абсорбер) должен быть изготовлен из коррозионно-стойких материалов, чтобы не подвергаться агрессивному действию воды из бассейна. Кроме того, материал должен:
– выдерживать температуру от -30 до 70°C;
– обладать хорошей поглощательной способностью;
– обладать высоким коэффициентом теплопроводности.
Через гелиоколлектор прокачивается большое количество воды, и должно быть обеспечено такое поперечное сечение каналов, чтобы гидравлическое сопротивление было минимальным. Наиболее подходящими материалами являются окрашенные в черный цвет:
Первые два материала дешевы, а каучук значительно дороже, но более стойкий. При годовом поступлении 1050 кВт*ч/м2 солнечной энергии на горизонтальную поверхность и площади коллектора 800 м2 за сезон гелиоустановка может дать 170 МВт*ч теплоты, а потребность в теплоте составляет 270 МВт*ч. В данном случае солнечный коллектор для бассейнов не имеет остекления, вода в нем подогревается на 3,5°C, и средняя тепловая мощность установки за сезон составляет 270 кВт, а ее КПД — 38,3%. Длинные оребренные трубы изготовлены из полипропилена, а прямой и обратный соединительные трубопроводы — из полиэтиленовых труб.
Борьба с тепловыми потерями бассейна
Перед выбором системы обогрева рекомендуется определить связанные с ней затраты. Для этого нужно знать средние теплопотери бассейна и стоимость тепла, вырабатываемого системой.
– испарении воды и нагреве подпиточной воды;
– естественной конвекции и излучении в окружающую среду;
– переливании через края и разбрызгивании при выходе людей из бассейна;
– первичном подогреве воды;
– заполнении бассейна теплой водой для промывки фильтров;
– теплопроводности от дна к грунту.
Потери тепла зависят также и от привычек пользователей бассейна.
В открытых бассейнах без отопления температура воды возрастает или остается постоянной в дневное время, а ночью значительно снижается. Устройство накрытия над ванной значительно снижает испарение, существенно уменьшает излучение и в некоторой степени снижает теплопотери за счет конвекции. С помощью установки накрытия в период наибольших теплопотерь можно добиться их снижения в открытых бассейнах на 80%. При этом следует иметь в виду, что в связи с большим удельным весом излучения в суммарных теплопотерях существенное значение имеет теплоизоляционные свойства накрытия. Экономия от применения укрытий без теплоизоляции составляет лишь 30—40% по сравнению с теплоизолированным накрытием. Для использования солнечной радиации накрытие следует снять в дневное время. С поверхности накрытия должна быть удалена вода, так как скопление дождевой воды на поверхности накрытий способствует потерям тепла при испарении. Накрытие в виде солнечного коллектора может оставаться над бассейном и в дневное время, когда бассейн не используется. Такое накрытие из светопрозрачного теплоизолирующего верхнего слоя и прилегающего к воде абсорбирующего слоя значительно улучшает поглощение солнечных лучей. Как показали исследования, при благоприятных погодных условиях применение укрытия в виде солнечного коллектора позволяет эксплуатировать бассейн с температурой воды 23°С без дополнительного отопления.
Крытые плавательные бассейны имеют три существенных отличия по сравнению с открытыми плавательными бассейнами:
1. Они используются преимущественно в зимний период, когда интенсивность солнечного излучения мала;
2. Уровень температуры в них существенно выше (26-30°C);
3. Часто есть необходимость в кондиционировании воздуха (по крайней мере, в общественных плавательных бассейнах).
Если глубина бассейна не превышает 1 м, то его дно и стены должны быть покрашены краской с высокой поглощательной способностью, а дно, кроме того, должно иметь шероховатую поверхность. Для промывки фильтров используется теплая вода (норма расхода на одну промывку – 0,9 м3на 1 м2 поверхности бассейна). Теплоту промывочной воды необходимо утилизировать, установив после фильтров теплообменник.
При реализации всех указанных способов энергосбережения потребность в теплоте снижается до 260 кВт*ч/м2 за сезон, что составляет всего 40% первоначального значения. При этом требуемая площадь солнечного коллектора уменьшается до 0,4 м2 (вместо 1 м2) на 1 м2 площади поверхности воды в бассейне. Годовое теплопотребление бассейна составляет 700. 800 МВт*ч, среднесуточная теплопроизводительность гелиоустановки за период май-сентябрь 2,5 кВт*ч/м2 в день (максимум 6 кВт*ч/м2) при площади поверхности воды 1500 м2, температура воды на входе в солнечный коллектор 20. 27°C, а на выходе 24. 36°C при расходе 10. 90 м3/ч.
Мировой опыт использования гелиосистем для негрева бассейнов
Тибет – самая близкая к Солнцу часть нашей планеты – по праву считает солнечную энергию своим богатством. На сегодняшний день в Тибетском автономном районе Китая построено уже более 50 тыс. гелиоустановок. Солнечной энергией отапливают жилые помещения общей площадью более 150 тыс. м2. В США эксплуатируют солнечные коллекторы площадью 10 млн м2, что обеспечивает годовую экономию топлива 1,5 млн т. В Германии действует закон, согласно которому каждый гражданин имеет право получить беспроцентный кредит в банке для покупки солнечных коллекторов мощностью от 3 до 5 кВт. Абсолютный лидер в использовании солнечной энергии для нагрева воды – Кипр, на котором 90 % домов оборудованы солнечными коллекторами. Департамент энергетики США выяснил, что плавательные бассейны по всей стране потребляют колоссальное количество энергии, и признал обогрев бассейнов одним из наиболее экономически выгодных путей снижения потребления энергии. В США и Европе солнечные нагреватели для бассейнов используются практически повсеместно. Только в Соединенных Штатах свыше 200000 бассейнов обогреваются солнечной энергией. Самые старые из этих систем находятся в эксплуатации уже более 25 лет и показали себя экономичными, высоконадежными, требующими минимального ухода. Важно отметить, что они хорошо работают и экономят деньги в течение купального сезона даже в условиях северного климата.
Нагрев плавательных бассейнов с использованием энергии солнца и солнечных коллекторов При проектировании бассейна любого типа.
Подогрев бассейна — солнечный коллектор своими руками
Бассейн, в котором будем делать систему обогрева воды, представляет собой ёмкость объёмом 10 м3, уже оборудованный системой фильтрации. Над ним выполнен купол из поликарбоната (была поставлена обыкновенная, подходящая по габаритам теплица). Закрытый бассейн меньше остывает в ночное время, а вода в нём чище — не попадает листва, насекомые и другой мусор. Учитывая наличие погружного насоса, было принято решение организовать подогрев воды без изменения действующей системы.
Погруженный на дно бассейна электрический насос забирает холодную воду. По шлангу она подаётся в змеевик из металлопласта. Теплоноситель, проходя по трубам, нагревается от солнечных лучей и далее через другой гофрированный шланг подаётся обратно на дно бассейна, но с противоположного края.
На схеме показаны соединения коллектора и бассейна. Для выпуска воздуха предназначен воздушный клапан. От тройников коллектора к насосу протянуты гофрированные шланги минимально возможной длины — для снижения тепловых потерь.
1 — клапан выпускной; 2 — тройник; 3 — коллектор; 4 — тройник; 5 — кран на слив; 6 — кран на подводящий шланг; 7 — обратный клапан; 8 — погружной насос; 9 — бассейн
Порядок выполнения работ
1. Выбирается место под установку коллектора по следующим параметрам:
На размеченной площадке снимается дерновой слой. Выполняется песчано-гравийная подушка с обязательной трамбовкой. После чего стелется слой гидроизоляции и выкладывается тротуарная плитка.
3. На земле готовится рама щита и обшивается фанерой. Потом щит поднимается и закрепляется на каркасе.
4. По периметру (с помощью уголков) монтируются доски бортов с пазами под стекло. На фанерную плоскость крепятся листы металла. Теперь щит окрашивается чёрной краской.
Размечаются на плоскости коллектора места монтажа креплений металлопласта — расстояние между трубами около 45 мм. После установки креплений в них монтируются нарезанные металлопластиковые трубы. С помощью уголков и штуцеров собирается змеевик.
В бортах сверлятся два отверстия для выхода труб, на концах которых устанавливаются тройники. Собирается вся остальная схема водовода и проводится гидравлическое испытание. Затем весь змеевик покрывается чёрной краской.
5. По центру щита крепится опорный брусок и собирается каркас из алюминиевых профилей. Теперь нарезаются стекла нужных размеров, их периметр промазывается герметиком, и они кладутся в пазы профиля и деревянных боковин. В месте стыка четырёх листов стекла устанавливается фиксирующая накладка, а по бокам — куски уголков.
6. Для питания насоса внутри ставится влагозащитная розетка. Всё готово, остаётся включить насос и проводить практические испытания.
Выполненная система не оборудована какой-либо автоматикой, поэтому запускать и отключать её необходимо вручную. Перед посещением бассейна в целях безопасности подразумевается полное отключение электрической части.
В солнечный день температура воды на выходе из коллектора достигает 70–75 °C. При работе насоса 4–7 часов в день вода в бассейне прогревается до 25–30 °C. Если убрать из схемы обратный клапан, то возможна установка менее слабого насоса. Но тогда придётся вручную крутить кран на подающем шланге.
Экология потребления. Усадьба: Существует несколько способов подогрева воды в бассейне. Монтаж некоторых из них вполне можно освоить самостоятельно. Эта статья
Как выбрать обогреватель для бассейна на солнечных панелях?
Мы уже рассказывали о типах нагревателях в обзоре лучших обогревателей для бассейна, настало время для менее затратных способов: долой газ и электроэнергию — переходим на солнечную энергию! Сегодня мы выберем 5 лучших решения для обогрева вашего бассейна энергией солнца.
Самые частые вопросы про водонагреватели на солнечных панелях
Как работают обогреватели для бассейнов на солнечных панелях?
Солнечные коллекторы для нагрева бассейнов — самая дешевая и простая технология для нагрева бассейнов на данный момент. Принцип работы здесь схож с тепловыми насосами. Весомый минус — полная зависимость от погоды. При ярком солнце нагреватель будет работать «на всю катушку» — яркие лучи будут прогревать конструкцию и циркулирующую в ней воду, а вот при первых облаках мощность заметно снизится.
Правда ли, что для наземных бассейнов выгодно приобретать именно такие нагреватели?
Да, это так – по трем причинам:
- Вы экономите деньги при покупке нагревателя.
Покупая наземный бассейн, вы вкладываете не такую большую сумму, как в создание полноценного бассейна — то же самое и с нагревателями. Самый дорогой нагреватель на солнечных панелях обойдется дешевле $150, а цены на бюджетные модели начинаются вообще – от $19!
Если вы используете электрический прибор, за сезон траты на электроэнергию могут составить весьма крупную сумму. Содержание «солнечного» прибора не стоит ничего.
Наземный бассейн запросто можно взять с собой при переезде, а портативная солнечная грелка для воды так и вовсе поместится в багажник.
Почему «солнечный» обогреватель уступает энергозатратным нагревателям?
Несмотря на название, такой нагреватель не имеет классических солнечных панелей, по факту — это панель из трубок, которые нагреваются на солнце и повышают температуру циркулирующей в них воды. Просто и надежно, но не забывайте о том, что осенью солнце жарит уже не так сильно, следовательно и нагрев будет слабее.
Хочу полноценную систему солнечных панелей – как собрать?
На разных сайтах в интернете множество общих рекомендаций и сведений по сборке и обслуживанию полноценных нагревательных систем на солнечных панелях. Как вариант: обратитесь в одну из фирм, занимающуюся установкой солнечных генераторов.
Впрочем, если вы без проблем справляетесь с созданием из подручных средств полезных для дома вещей, то зачем кому-то платить? Предлагаем вам выбрать один из лучших водонагревателей, которые вы установите самостоятельно за пару часов!
ТОП-5 лучших водонагревателей на солнечных панелях
Intex Solar Heater Mat for Above Ground Swimming Pool — лидер продаж
Для большого бассейна на 200,000 литров такая модель за $18 определенно не подойдет, обратите внимание на более серьезные нагреватели. А вот в случае с небольшим наземным бассейном девайс работает эффективно — +15 градусов в сутки при солнечной погоде обеспечены.
Модель бюджетная, поэтому без недостатков не обошлось. Нарекания у многих пользователей вызывает довольно хлипкая конструкция: случайно уронил и всё — водонагреватель уже не подключается к бассейну. Ожидать супер-крепкой сборки от такого рода девайса не стоит, но для своей ценовой категории это определенно лидер.
GAME 4721 SolarPRO Curve Solar Pool Heater – универсальный нагреватель для наземных и классических бетонных бассейнов
Нагреватель представлен в двух вариантах от $115. Первый — полусфера, выглядит достаточно нетипично для солнечных нагревателей. Второй — на первый взгляд классическая изогнутая солнечная панель, только вместо классических солнечных накопителей в ней — трубки, через которые проходит нагревающаяся вода . Разница только в дизайне и
$10 разницы, функционал и мощности идентичны.
Достаточная для небольшого наземного бассейна мощность + отсутствие трат на содержание + возможность установки нескольких таких нагревателей = эффективный и бюджетный, но медленный нагрев. Девайс вполне способен конкурировать с сезонно-затратными электрическими моделями.
XtremepowerUS Inground / Above Ground Swimming Pool Solar Panel Heating System 2′ X 20′ – cамый большой и производительный нагреватель на солнечных панелях
Что представляет из себя самый мощный прибор из нашего топа? Это два длинных рулона, в которых и будет циркулировать вода. Главный нюанс — достаточно большой размер: если задний двор тесный, то размещение такой конструкции может стать проблемой. Идеальный вариант — установить нагреватель на крыше. Именно там он достигает максимальной производительности: например бассейн объемом 10,000 литров при солнечной погоде прогревается на 8-10 градусов ежедневно. И это по цене всего в $80.
Но кто заставит вас ограничиться только двумя рулонами? Для большого бассейна запросто можно собрать нагреватель из нескольких комплектов и забыть о счетах за электроэнергию. Этот обогреватель подходит для бассейна любого типа, но имейте в виду, что он занимает много места.
Есть ещё одно хитрое приспособление – «солнечное одеяло/покрывало». Это, конечно, не полноценный нагреватель, но удобный девайс, который поможет добавить пару десятков градусов в вашем бассейне.
Blue WaveRectangular 12-mil Solar Blanket for In Ground Pools — помощник по нагреву бассейна
Это скорее вспомогательное устройство, которое позволит добавить в бассейн несколько градусов в сутки. Оно очень популярно — в том числе, и из-за приятной цены от $40.
Как это работает? Такое «покрывало» выполнено из специального материала, который притягивает лучи света: бассейн, благодаря такому девайсу, получает дополнительные 10-15 градусов в сутки. Само собой работает это нехитрое приспособление только в солнечную погоду.
В наличии целых 10 разных размеров одеяла – так что выбрать необходимый не составит труда – просто измерьте параметры своего бассейна.
Завершающий лайфхак: не забудьте ночью сохранить тепло
Intex Solar Cover for Easy Set and Frame Pools – для поддержания температуры воды в наземном бассейне
Осенние ночи бывают довольно прохладными и нагретая за день вода в вашем наземном бассейне может остыть всего за пару ночных часов. Бороться с такой проблемой можно с помощью специального «Solar Cover», который сохранит около 95% тепла. Цены на такой девайс начинаются с $11.
Ищете бюджетный способ подогреть воду в бассейне? Водонагреватель для бассейна на солнечных панелях— самое экономичное и экологичное решение!
Солнечный подогрев бассейна
Использование солнечной системы нагрева — наиболее простой и дешевый способ обеспечить комфортную температуру воды в бассейне любого объема. При этом не имеет значения, крытый это бассейн или открытый, используется он только в теплое время года или круглый год. Правильно спроектированная гелиосистема нагреет ваш бассейн до нужной температуры в теплое время года или, как минимум, позволит значительно снизить затраты на подогрев бассейна зимой.
Насколько выгодно греть воду в бассейне с помощью гелиосистемы?
Гелиосистема греет воду в бассейне бесплатно! Первоначальные инвестиции в оборудование и монтаж гелиотермальной системы начинают окупаться уже в первый день ее использования — Солнце светит, а вода в бассейне греется. И это при нулевых энергозатратах!
Более того, бесплатный подогрев бассейна может стать побочным (“бонусным”) результатом работы солнечной системы горячего водоснабжения (ГВС). Дело в том, что в периоды пиковой инсоляции гелиосистема может работать в режиме перепроизводства тепла. В этом случае емкость бассейна является резервуаром для сброса избыточного тепла от гелиосистемы. Так что, если у вас есть бассейн, использование гелиотермальной системы для ГВС — практически безальтернативный выбор!
Среднемесячная температура воды в бассейне
Но что делать, если солнечное ГВС мне не интересно, а я хочу лишь нагреть свой бассейн?
Это тоже совершенно не проблема! Специально для таких задач компания Атмосфера разработала термосифонные гелиоколлекторы Атмосфера-Октагон.
Коллекторы Октагон предназначены именно для проточного нагрева воды в бассейнах и других открытых емкостях. Октагоны просты, производительны и крайне дешевы. Ими можно подогреть бассейн практически любого объема: для маленького бассейна объемом до 10 м³ подойдет модель Октагон-25 на 25 вакуумных трубок, с нагревом 20-кубового бассейна без труда справится Октагон-50 (50 трубок).
Если нужно нагреть больше воды — не проблема. Сколько угодно Октагонов можно легко соединять каскадами, наращивая производительность практически без ограничений!
Каскадное подключение коллекторов Октагон
Замечательной особенность термосифонных коллекторов Октагон является то, что они не требуют никакого дополнительного оборудования, кроме циркуляционного насоса. Теплообменники Октагонов имеют увеличенное сечение, благодаря чему снижается их гидравлическое сопротивление. Таким образом, Октагоны легко встраиваются в систему фильтрации бассейна и могут эффективно работать даже на циркуляции самой фильтрационной системы.
Но даже без циркуляционного насоса можно обойтись, если использовать коллектор Октагон-50, расположив его ниже уровня воды в бассейне. В коллекторе Октагон-50 теплообменник ориентирован вертикально, так что проток воды через коллектор может осуществляться естественной циркуляцией под действием гравитационных сил.
Теплообменник коллекторов Октагон изготовлен из нержавеющей стали и не боится ни хлорированной воды, ни различных примесей, таких как кремы от загара и другой бытовой химии.
Использование гелиотермальной системы – простой и дешевый способ обеспечить комфортную температуру воды в бассейне любого объема
