Ремонт ПДУ своими руками. Часть 1. История развития и устройство ПДУ

Помните, как в мультфильме «трое из Простоквашино», мама дяди Федора сказала: «Я так устаю на работе, что даже телевизор смотреть не могу!» Видимо, эта фраза и является ответом на вопрос, почему вся современная бытовая аппаратура имеет инфракрасные пульты дистанционного управления (ПДУ). Но, если разобраться, то все началось намного раньше.

ПДУ с проводами

Первыми работами по дистанционному управлению занимались немцы в конце 30–х годов двадцатого столетия, еще до начала Второй мировой войны. Объектом автоматизации был ламповый приемник. Пульт управления представлял собой отдельную металлическую панель с кнопками. Нажатие кнопки приводило к срабатыванию исполнительного механизма, – реле, электромагнита или двигателя. Соединение между таким ПДУ и приемником было выполнено многожильным кабелем, что все равно привязывало слушателя к определенному месту.

Подобные пульты были у советских ламповых телевизоров первого класса. Это была маленькая пластмассовая коробочка с регулятором громкости, соединенная с телевизором проводом. Кроме громкости такой пульт ничем управлять не мог. Но определенные удобства такой пульт, несомненно, создавал. Ведь тогда не было надоедливой рекламы и фильм приходилось смотреть от начала до конца.

Ультразвуковые ПДУ

Первый беспроводной пульт дистанционного управления обязан своим появлением на свет американцу Хассо Платтнеру. В 1972 году после ухода из IBM он организовал свою фирму и в целях налаживания деловых контактов и связей часто и много ездил по всему миру. На одной из встреч с руководством компании JVC произошел конфузный случай.

При обсуждении какой-то проблемы Платтнер встал и двинулся к телевизору, чтобы пальцем показать какую-то деталь на экране. Но, до экрана не дошел, споткнувшись о кабель дистанционного управления. Пролил коктейль на костюм и в сердцах сказал: «Разве нельзя было сделать переключение каналов по радиоволне?», чем вогнал японских компаньонов в краску. А уже ровно через год появился первый пульт на ультразвуковых лучах.

Принцип его действия заключался в подаче своей частоты при нажатии на каждую кнопку. Ультразвук улавливался микрофоном и усиливался усилителем, в которым использовалось несколько параллельных каналов с резонансными контурами. На выходах этих каналов появлялись управляющие напряжения. При таком способе кодирования каналов получалось не очень много.

Дальнейшее развитие электроники, в частности появление микросхем фирмы INTEL, позволило отказаться от подобного многочастотного кодирования. На одной ультразвуковой частоте за счет различных способов модуляции стало возможным передавать намного больше команд, чем при много частотном кодировании. Одним из первых аппаратов оснащенных ультразвуковым ПДУ был телевизор фирмы RCA. Кодирование команд осуществлялось при помощи широтно-импульсной модуляции (ШИМ).

Эти пульты имели целый ряд недостатков. В первую очередь большие габариты и мощность потребления. Это было связано с тем, что ультразвуковое излучение охотно поглощается предметами обихода, – одеждой, мягкой мебелью, коврами. Поэтому мощность излучения требовалось увеличивать, что сокращало срок службы батарей.

Рис. 1. Первые пульты дистанционного управления

Специализированные микросхемы для ПДУ

Дело пошло лучше после того, как фирма INTEL разработала свой первый микропроцессор 8080. Эту новую разработку взяли за основу фирмы GRUNDIG и MAGNAVOX, которые сделали первый специализированный микропроцессор. В этом случае процессором генерируется нужный код цифровой команды под воздействием нажатой кнопки. Таким образом специализированная микросхема для ПДУ есть не что иное, как микроконтроллер с уже прошитой программой. Такие ПДУ назывались TELEPILOT.

ПДУ на ИК-лучах

Первый цветной телевизор с микропроцессорным управлением и пультом дистанционного управления (ПДУ) на ИК лучах был выпущен совместно фирмами GRUNDIG и MAGNAVOX уже в 1974 году. Уже в этой модели в углу экрана показывался номер переключающегося канала (система OSD). Эта система команд получила название ITT. Это был первенец фирмы GRUNDIG.

В дальнейшем исследованиями в области ПДУ занялась фирма PHILIPS, которая разработала систему команд RC-5. Новая система позволяла кодировать 2048 команд, что в 4 раза превысило количество команд в системе ITT. Несущая частота была выбрана 36КГц, что не мешало передачам европейских радиовещательных станций и работе пультов с ультразвуковыми передатчиками с частотой 30 и 40КГц, а также обеспечивала достаточную дальность приема.

Но электронная техника не стояла на месте, а как говорил один киногерой, – шла вперед семимильными шагами. Совершенствовались телевизоры, появились видеомагнитофоны и музыкальные центры, спутниковые тюнеры, проигрыватели CD и DVD и многое другое.

Для управления новой техникой потребовались и новые ПДУ, а соответственно пришлось разрабатывать новые микросхемы. Такие микросхемы разработали фирмы SIEMENS и THOMSON. Несущая частота новых ПДУ была тоже 36КГц, но использовался другой метод модуляции сигнала, – двухфазная модуляция. При такой модуляции несущая частота была более стабильна, что обеспечило повышение дальности, увеличение помехозащищенности и надежности работы.

Дальнейший вклад в дело развития систем ПДУ снова внесла фирма PHILIPS. В начале 90 годов прошлого века она объединила все лучшее, что было в системах RC-5 и SIEMENS. Получившийся продукт получил название «Объединенная система команд». Суть ее в следующем. ПДУ такой системы имеют функции «MENU 1» и «MENU 2». В каждой из этих функций одна и та же кнопка выполняет разные команды, и получается, что меньшим количеством кнопок можно выполнить большее число команд.

Впоследствии пульты управления проникли во многие другие области бытовой техники. ИК излучением в настоящее время управляются кондиционеры, вентиляторы, настенные тепловентиляторы, люстры и розетки. Даже некоторые модели автомагнитол и цифровых фотоаппаратов имеют ПДУ.

При всем многообразии пультов и управляемых ими устройств, все они работают практически одинаково: инфракрасный светодиод ПДУ при нажатии кнопок излучает пачки инфракрасных импульсов (вспышек), которые принимаются фотоприемником («глазом») телевизора или другого устройства. Современный интегральный фотоприемник представляет собой устройство достаточно сложное, хотя по внешнему его виду этого не скажешь. Внешний вид фотоприемника показан на рисунке 2.

Рисунок 2. Фотоприемник

Приемник настроен на прием импульсов с несущей частотой 36КГц, что соответствует протоколу RC-5. Если вблизи фотоприемника просто включить, например, от батарейки, ИК светодиод, то его немигающее свечение на «глаз» никакого воздействия не окажет, даже если этот светодиод поднести вплотную к фотоприемнику. Также не оказывает воздействия дневной и искусственный свет. Такая избирательность обусловлена тем, что в цепи усиления сигнала фотоприемника имеется полосовой фильтр. Структурная схема фотоприемника показана на рисунке 3.

Рисунок 3. Структурная схема фотоприемника

Здесь не будет объясняться подробно протокол RC-5, поскольку на дальнейший рассказ, да собственно и на ремонт ПДУ, это незнание никак не повлияет. Желающие познакомиться с протоколом RC-5 более подробно могут найти его описание в интернете. Это уже тема для отдельной статьи.

Устройство ПДУ

При всем многообразии современных ПДУ все модели устроены практически одинаково. Основное различие чаще всего во внешнем виде, в дизайне устройства. Как было сказано в первой части статьи, основой современного ПДУ является специализированный микроконтроллер. Программа в МК записывается в процессе изготовления на заводе и в дальнейшем изменена быть не может. При включении в схему для такого МК требуется минимальное количество навесных деталей. Схема современного ПДУ показана на рисунке 4.

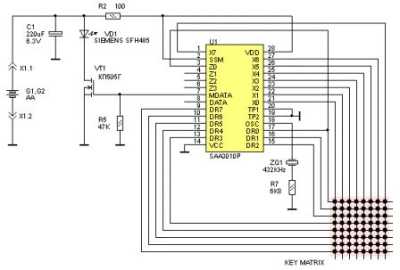

Рисунок 4. Схема современного пульта дистанционного управления

Основой всего устройства является микросхема U1типа SAA3010P. Хотя буквы могут быть и другими, что говорит о другой фирме производителе микросхемы. Но цифры все равно остаются 3010.

Как было сказано выше, навесных деталей практически нет. Прежде всего, это керамический резонатор, который часто называют кварцевым, хотя это не совсем точно. Его назначение – синхронизация внутреннего генератора микросхемы, что обеспечивает требуемые временные характеристики выходного сигнала.

В нижнем правом углу схемы показана матрица клавиш (KEY MATRIX). Ее строки подсоединены к выводам DR0…DR7, а столбцы, соответственно, к выводам X0…X7. При нажатии на любую кнопку замыкается одна пара столбец – строка, и на выходе микросхемы возникает импульсная последовательность соответствующая нажатой кнопке. Каждая кнопка выдает свою последовательность и никакую другую! Всего возможно подключить 8*8=64 кнопки, хотя практически может быть и меньше.

Выходной сигнал в виде импульсов напряжения поступает на затвор полевого транзистора VT1, который в свою очередь управляет работой ИК светодиода VD1. Алгоритм управления в данном случае очень простой: открылся транзистор – засветился светодиод, транзистор закрыт, – светодиод погас. В таком случае говорят, что транзистор работает в ключевом режиме. В результате таких вспышек формируются пакеты импульсов, соответствующие протоколу управления RC-5.

Питание схемы производится от двух гальванических элементов типа AA, энергии которых хватает не менее чем на год. Параллельно батарейкам стоит электролитический конденсатор C1, который шунтируя внутренне сопротивление батареек, продлевает срок их службы и обеспечивает нормальную работу ПДУ при несколько «подсевших» батарейках. Светодиод в импульсном режиме может потреблять ток до 1А.

После рассмотрения схемы ПДУ, кажется, можно сказать, что ломаться при таком простом устройстве абсолютно нечему, но это не так. Именно ПДУ чаще всего доставляет неприятности владельцу телевизора. О том, как отремонтировать ПДУ, какие его основные «болезни», а также, чем и как их вылечить будет рассказано во второй части статьи.

Продолжение статьи: Ремонт пульта дистанционного управления своими руками.

Борис Аладышкин
