Разделка трубы на потолке бани
Оглавление:
Потолочная разделка дымохода в бане
О том, как сделать самую важную дырку в вашей бане (Потолочная разделка дымохода) я уже очень детально писал и выкладывал видео (ссылку повторю ниже по тексту). Это потолочная разделка, через которую организовывается выход дымовой трубы на крышу сквозь потолок. Это место считается самым пожароопасным. В некоторой степени это абсолютно верно. Но если выполнять все инструкции пожарной безопасности, то этот конструктивный элемент ничем не сложнее, чем проход печи сквозь стену бани. Что надо брать в расчет?
Пожарные нормативы определяют однозначно минимально необходимые требования к размеру отверстия в потолке. Важно запомнить, что этот размер прохода совсем не зависит от материала самой трубы, степени ее защиты и даже не зависит от конструкции трубы! Это больше похоже на перестраховку, но с этими требованиями необходимо считаться, если вы не хотите иметь кроме пожарной безопасности еще кучу административных проблем.
Потолочная разделка дымохода — безопасная баня
А нормы сегодня таковы:
ВАЖНО. Расстояние от внутренней поверхности дымоходной трубы до ближайшей поверхности сгораемой конструкции должно быть не меньше 38 сантиметров или же расстояние от внешней поверхности трубы до сгораемой конструкции должно быть не меньше 13 сантиметров. При этом толщина теплоизоляции дымохода – не меньше 5 сантиметров.
Теперь становится понятным, почему сэндвич-трубы для бани и сауны имеют толщину утеплителя между нержавейкой 5 см. Но это только во втором случае, когда измерение проходит от внешней стенки сэндвича (трубы).

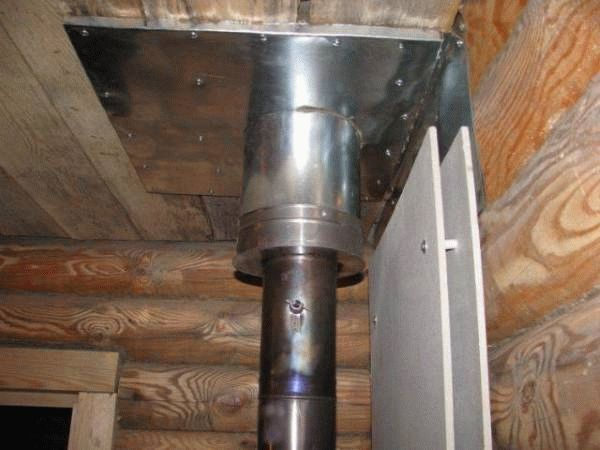

Потолочная разделка дымохода в бане из жестяного короба своими руками.
Когда я конструировал потолочную разделку для бани своими руками, то я исходил из расстояния от внешней стенки, поэтому толщину утеплителя самой сэндвич трубы я выбрал 3 см. Моя дымоходная труба 120 на 180.
Существует возможность немного «обойти» это правило для тонкостенных труб. Для этого только в том месте, где труба проходит через потолок необходимо сделать дополнительный слой изоляции и дополнительное кольцо, чтоб общий слой теплоизолятора составлял 5 см от внутренней поверхности дымохода до внешней.
Элементарное требование, которое должно соблюдаться по нормам: Противопожарная потолочная разделка дымохода должна быть изготовлена только из несгораемых материалов. Многие пишут, что обязательным является применение дымоходов изготовленных по принципу «сэндвич» при проходе через потолок, но это – на ваше усмотрение. Дымоход может быть и керамическим, не обязательно из нержавейки. Опять-таки, использование базальтовой ваты рекомендовано, но не обязательно. Никто не отменял керамзит, вермикулит, глину и абсолютно новые материалы, такие как минерит или асбестовый картон.
В любом случае, пожарникам придется доказывать пожаробезопасность вашей потолочной разделки и эти доказательства начнутся с предъявления сертификатов материалы, на узлы и конструкции.
Любители древности, которые в строительство бани вкладывают немного больше смысла, чем гигиена и здоровье, любят применять при строительстве народные материалы: глину, опилки, торф и опад листьев. Теплоизолятор хороший, но очень даже возгораемый. Такие подножные материалы использовались нашими пращурами и считаются экологически чистыми. Требование пожарных норм к подобному роду засыпок на потолок такой: потолочные разделки нужно устраивать у дымоходов как минимум на один ряд выше поверхности засыпки. Если слой такого утеплителя составляет 200мм, то и верхний край потолочной разделки из металла должен быть на 200 мм выше слоя засыпки.

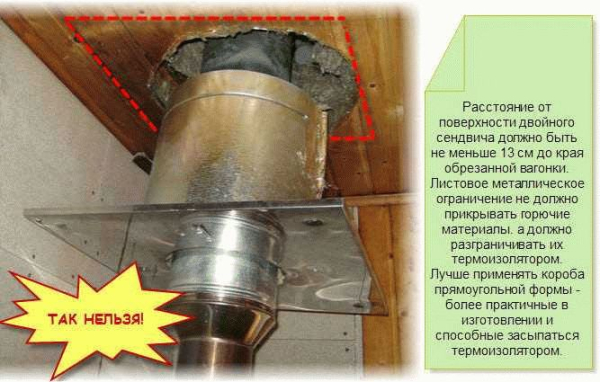

Неправильная потолочная разделка для трубы бани
Кроме прохода сквозь потолок еще надо вывести трубу сквозь кровлю. Здесь и делают мастера больше всего ошибок при строительстве бани. Особенно это касается крыш из битумных материалов. Требование норм звучит так: пространство между трубой и деревянными элементами конструкции крыши необходимо перекрыть несгораемыми кровельными материалами. Лучшее решение – маталлочерепица или глиняная черепица, профилированный оцинкованный лист. Не исключено выполнение части крыши в месте прохода из асбестоцементных листов или листового металла. Не надо путать элемент гидравлической изоляции мастерфлеш с кровельным проходом с точки зрения пожарной разделки.
Как сделать проход трубы через потолок – пошаговое руководство от мастера
Организация правильного прохода дымохода через потолок является очень важной строительной операцией в том случае, если возводится частный дом, баня или любая другая постройка. В основном это объясняется определенными нормами пожарной безопасности, которые необходимо соблюдать по ходу данных мероприятий: причина многих пожаров как раз кроется в нарушении этих правил во время установки дымоотводной трубы.
Основные правила
При проводке дымоходной трубы через конструкцию потолка и крыши требуется учитывать правила и нормы пожарной безопасности, согласно СНиП 2.04.05–91. Труба в частном доме и бане обязательно должна оснащаться специальным проходным узлом.
Правила имеют следующие основные положения:
- Расстояние между стропилами из горючего материала, и трубой из кирпича или бетона, устанавливается на уровне от 13 и больше сантиметров.
- Расстояние между неизолированной керамической трубой и горючими стропилами должно быть не менее 25 см. При наличии теплоизоляции этот показатель сокращается до 13 см.
Данные правила обязательны к исполнению во время установки балок, шаг которых обычно находится на уровне 60 см. Для получения необходимого расстояния между дымоходной конструкцией и потолком при таком шаге потребуется использование исключительно изолированных труб. Отличным вариантом в это случае является специальная сэндвич труба, в конструкцию которой входит несколько слоев, включая изоляционный. Обычно выходные печные патрубки имеют сечение 115-120 см. Если толщина изоляционного слоя сэндвич трубы составляет 10 см, общая величина диаметра достигает 315-320 мм, а расстояние – 130 мм.
В банях обычно применяются трубы, где толщина утепляющего слоя обычно достигает 10 см. В отдельных случаях допускается снижение этого показателя до 5 см, хотя специалисты так делать не рекомендуют. Наиболее распространенной разновидностью сэндвич труб являются изделия с толщиной утепляющего слоя в 35-50 мм: варианты с 100 мм теплоизоляцией обычно бывают в специализированных точках продажи, ориентированных на оборудование для бань. Для дымоходных труб без утеплителя устанавливается минимальное расстояние до горючего материала на уровне 250 мм.
Нормы отступов от труб до стен
Согласно 16-му приложению СНиП, обязательны к соблюдению определенные расстояния между дымоходной трубой и горючим материалом:
В данном приложении указаны нормы расстояний между трубами и стенами. При этом стены должны быть изготовлены из пожароустойчивых материалов: это подразумевает проведение дополнительных мероприятий по их изоляции, наряду с потолочным перекрытием. Делается это с помощью минеральной ваты или оцинкованной листовой стали, покрывающий утеплитель сверху.

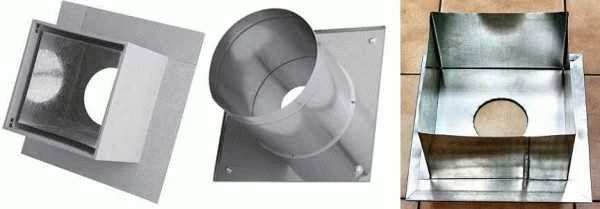

Какими бывают проходные узлы в потолке
Сугубое внимание обращается на то, чтобы потолочное перекрытие было надежно защищено от возгораний. Средством защиты в этом случае используют разделку потолка, называемую узлом прохода. Проход трубы через потолок может быть реализован своими руками, другим вариантом является использование уже готовой конструкции. Промышленные изделия – это металлические короба, оснащенными нержавеющими пластинами (иногда нержавеющая сталь заменена на оцинковку). Центральная часть такого короба оснащена проходом для сэндвич трубы.
На подобные конструкции возлагаются также опорно-формирующие функции для теплоизоляционного слоя, которым заполняют промежуток между дымоходом и балками потолка. При этом важно помнить, что материалом для проходных узлах в банях может выступать только нержавеющая сталь. Оцинковку запрещается использовать потому, что при повышении температуры, что является обычным делом для парилок, она начинает выделять вредные для человека вещества.
Разделка печной трубы на потолке обычно не вызывает значительных сложностей. Первым делом в определенном месте потолка выпиливают квадратные проем – он должен обязательно находиться между балками. Стороны этого квадрата делаются на 1-2 см меньшими, чем размеры декоративной панели проходного узла. Далее следует обязательное изолирование балок и досок. В некоторых случаях утеплитель подбивают при помощи полос из металла. Монтаж дымоходной трубы в частном жилище изделие необходимо зафиксировать на том участке, где будет находиться проход сэндвич трубы через потолок. После этого смонтированную разделку поднимают до нужно уровня. Завершающим этапом данной операции является оформление краев теплоизоляцией, с последующей фиксацией готовой конструкции при помощи саморезов.
Проходные узлы разных изготовителей могут иметь различную форму. В некоторых моделях дымоходные отверстия оснащены металлическим цилиндром, где декоративный элемент по краям может выступать за его пределы. Иногда на узлах имеются наружные бортики, которые окружают отверстие. Изготовляются подобные конструкции из различных материалов – металла, минерита и т.п. Бортики из металла приходится дополнительно покрывать теплоизоляцией. Минерит, в отличие от металла, сам по себе обладает хорошими теплоизоляционными характеристиками.
Как выбрать теплоизоляционный материал для дымохода
На современном строительном рынке имеется довольно большое разнообразие теплоизоляционных материалов, имеющих различные технические характеристики и себестоимость.
Чаще всего проход потолка для трубы в бане изолируется при помощи следующих материалов:
Перечень правил, согласно которым организовывается проход сэндвич трубы сквозь потолочное перекрытие
Разработка проекта будущих монтажных мероприятий проводится с обязательным учетом размеров дымоходной трубы.
Для этого существуют некоторые правила:
- При организации дымохода в бане выходящая из печи труба должна в обязательном порядке иметь значительную толщину стен, с включенным в состав конструкции изоляционным слоем. Она должна обладать высотой не менее 1-го метра. Рекомендуется для изготовления применять нержавеющую сталь, благодаря ее большей теплоустойчивости, сравнительно с оцинковкой. Далее, после этого метрового участка, можно применять сэндвич трубы.
- Изоляция трубы в потолке бани является обязательным условием. При этом категорически запрещено стыковать трубы на участке прохождения сквозь потолок.
- Протяженность горизонтальных участков имеет непосредственное влияние на тягу и другие технические показатели дымохода. Чем длиннее такие отрезки, тем тяга в системе слабее. Рекомендуется не использовать горизонтальные участки длиннее одного метра.
- Колена также способствуют уменьшению производительности дымоходной системы. Рекомендуемое их число в одном дымоходе – не более трех.
- Труба на участке прохождения сквозь полочное перекрытие не должна быть жестко зафиксирована. Крепление должно быть таким, чтобы это не сдерживало линейное расширение нагретой трубы.
Перечень мероприятий по организации потолочной разделки в бане
Как сделать проход трубы через потолок бани? Основными целями при организации прохождения сэндвич трубы сквозь потолочное перекрытие является создание противопожарной изоляции и оптимальной дымоходной конструкции.
Чтобы обустроить потолочную разделку в банном помещение, потребуется вначале определить и подготовить участок на потолке, сквозь который будет проходить дымоход. Далее проводится установка и последующая изоляция узла защиты.
Подготовка участка под потолочную разделку
Вначале определяется центральная точка, чрез которую будет проходить дымоход: делается это при помощи отвеса. После разметки на определенном участке проводят разметку и вырезают проем, который впоследствии декорируется со стороны парилки. Чаще всего для этого применяют лист из нержавеющей или оцинкованной стали.
Готовя участок под дымоход, следует учесть такие рекомендации:
Лучше всего заложить размеры и расположение печи и дымохода в проект бани. Это даст возможность проведения предварительного расчета установки балочных конструкций, с соблюдением наиболее оптимального шага между ними. Если дымоход устанавливается в уже существующей постройке, в таком случае конструкция потолка над печью нередко претерпевает конструкционные изменения. Это заключается в вырезании части балки, соседствующей с дымоходом, с последующей установкой специальных перемычек.
Как установить готовый проходной узел
Как сделать проход трубы в бане? Представленные на сегодняшний день в продаже проходные узлы могут иметь форму круга или прямоугольника.
Установка данных конструкций проводится в несколько шагов:
- Первым делом проводится теплоизоляция торцов потолочного проема.
- Далее, ту же процедуру совершают над нижним листом в проходном коробе и всеми местами, прилегающими к потолочному перекрытию. Изоляция проводится фольгированным базальтовым картоном или минеритом.
- Сквозь узел прохода пропускают трубу, с последующей доводкой изделия до оборудованного потолочного проема. Для фиксации конструкции применяют специальные саморезы: обычно в готовые узлы уже имеют отверстия под них.
- Сечение проходного узла должно превосходить сечение дымохода. Лучше избегать плотное прилегание трубы и проходного узла: рекомендованный зазор между их стенками находится в пределах 5 и более миллиметров. Если нужно, его можно законопатить специальным шнуром из асбеста.
- Следующим шагом будет изоляция с чердачной стороны. После этого короб можно заполнить выбранным теплоизоляционным материалом.
- По окончанию проводки трубы края проема отделывают декоративным материалом.
Установка прохода в двухэтажных постройках
Если речь идет о двухэтажной постройке, то по завершению оформления перехода на первом этаже переходят на второй. Как провести трубу в бане через потолок в таком случае?
Эту процедуру можно разбить на следующие этапы:
- Чаще всего на втором этаже бани находится комната отдыха. Кроме этого, сэндвич труба может прокладываться и в обычном частном доме. Данная конструкция дымохода предусматривает наличие перехода с сэндвич трубы на трубу с одной стенкой. Это даст возможность теплу с дымоотвода обогревать второй этаж. Оформление такого перехода производится в одном метре от поверхности пола на втором этаже.
- При прохождении дымохода на чердак он опять переходит в сэндвич трубу.
- Установка чердачного узла полностью повторяет процедуру с описанием, как проходит труба в бане через потолок. Лучше удерживаться от осуществления герметизации стыков обычным строительным силиконом. Для таких операция в продаже имеется специальный герметик.
- При прохождении дымоходом гидроизоляции и кровли обязательно организовывается теплоизоляция и гидрозащита. Делается это при помощи самодельных защитных фартуков и жаростойкого герметика.
Укладка гидроизоляции после выхода дымохода на крышу позволит избежать попадания влаги на чердачное помещение, с последующим стеканием по трубе вниз. Проход сэндвич трубы сквозь крышу также проводится с соблюдением нормативных положений СНиП.
Проход трубы через потолок: разделка печной трубы в бане, как сделать, провести, изоляция
Быстрый способ сделать дымоход через потолок в бане
Приветствую вас, уважаемые читатели блога Сам Самыч, сегодня мы поговорим о довольно актуальной и непростой теме — как сделать трубу в бане через потолок своими руками. Данная статья придется очень кстати тем, кто делает потолок в бане своими руками. В предыдущей статье мы уже узнали, как правильно устанавливать направляющие балки под потолок и предусмотрели специальную остмоску для будущей печи.
Готовый вариант установки печной трубы
Но если вы уже смонтировали потолок и купили печь, а отверстия не предусмотрели, то не беда, далее я расскажу, как правильно действовать в такой ситуации.
Отнеситесь со всей ответственностью к монтажу печи и печной трубы. Я был неоднократным свидетелем отвратительного монтажа, в котором нарушены все допустимые нормы безопасности. И как следствие — пожар в помещении. Самое главное условие — наличие хорошей теплоизоляции между печной трубой и банным потолком.
В этой статье мы рассмотрим, как правильно и по каким нормам устанавливается труба, как сделать короб в потолке и многое другое. Я начну с полезных советов начинающим печникам.
Труба в бане — что нужно знать
Для вас, уважаемые банщики, я собрал актуальный свод правил и требований, который даст вам представление о монтаже печной трубы. Итак, начнем:
Мы рекомендуем вам использовать сэндвич трубу в том месте, где она проходит сквозь потолок. Рынок в настоящий момент предлагает множество разновидностей сандвич труб, в которых толщина утеплителя равна 30, 40, 60 миллиметрам. Я вам рекомендую использовать специальные печные трубы с толщиной утеплителя 10 сантиметров, так значительно надежнее и безопаснее.
Температура раскаленных газов на выходе из банной печи составляет примерно 500 градусов по цельсию. При такой температуре дерево быстро обугливается, а затем загорается. Используйте хорошие сэндвич трубы и используйте нержавеющие экраны для защиты дерева от высоких температур.
Разделка для печной трубы своими руками
Для того чтобы зафиксировать печную трубу в потолочном отверстии нужно сделать специальный короб, так называемую разделку. Этот пункт для тех, кто хочет сделать разделку печной трубы через потолок своими руками, а если она у вас уже есть, то может пропустить эту инструкцию по самостоятельному изготовлению потолочного узла.
Пример того, как делать не стоит
Если вы не хотите заморачиваться, то рекомендую вам купить уже готовую разделку промышленного производства, стоят они недорого и весьма хорошего качества. Существует множество вариантов изготовления потолочных узлов, но смысл всегда один — в середине квадратной пластины сделано круглое отверстие, в которое вставляется сэндвич труба. У этой пластины по бокам установлены экраны из нержавейки, которые ограничивают распространение тепла.
Пример потолочного узла
Если вы решили делать разделку сами, то возможно перед вами стоит вопрос — из чего делать потолочный узел? На самом деле выбирать не из чего — только нержавейка. Некоторые умельцы делают из оцинковки, но это плохой вариант — оцинковка при сильном нагревании выделяет множество вредных веществ. А теперь перейдем к созданию потолочной распушки своими руками:
Потолочный узел готов. На самом деле ничего сложного, если есть лист нержавейки. Если его нету, то будет проще купить готовое изделие. А вот веники не стоит покупать, узнайте как сделать свои)
Чем изолировать дымоход
На современном строительном рынке представлено множество сэндвич труб, которые уже теплоизолированы и дополнительно изолировать их не нужно. Если вы решили использовать обычную металлическую трубу без утеплителя, то предлагаю вашему вниманию материалы изоляции:
- Минеральная вата. Часто используемый, но не самый лучший вариант при открытой изоляции. Существует мнение, что при нагревании мин. вата выделяет в воздух смолы и формальдегид, что не очень полезно для человека. К тому же на мин. вату может выпасть конденсат, тогда она в несколько раз сократит свои изолирующие свойства. Использование под вопросом.
- Керамзит. Хороший вариант теплоизоляции, имеет маленький вес и небольшую теплоемкость. Быстро остывает и не выделяет вредных примесей. Используют керамзит средней и мелкой фракции, насыпают его в разделку, между экраном и трубой. Оптимальный вариант.

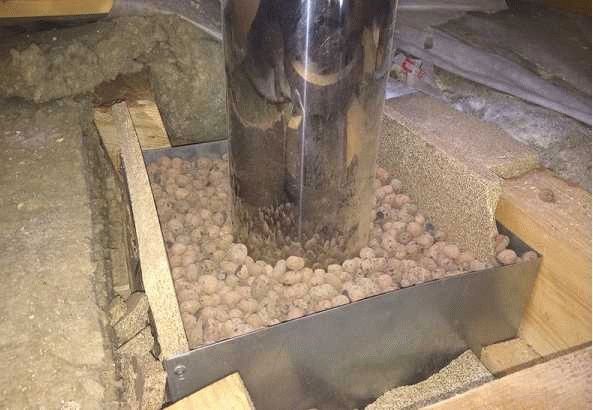

Пример засыпки керамзитом
Теперь можно приступить к выбору камней для топки бани.
В этой статье вы узнаете, как сделать печную трубу через потолок в бане, как своими руками сделать разделку дымохода и как его правильно утеплить! Заходи!
Потолочная разделка для бани: проводим дымоход правильно
Правильная потолочная разделка для дымохода — залог безопасности и долголетия вашей бани. В таком деле, как пожарная безопасность, лучше переборщить с мерами безопасности, чем что-то недоделать. С этим вряд ли кто-то будет спорить. Потому изучаем рекомендации пожарной службы и делаем проход дымохода через потолок бани по всем правилам.
О расстояниях до горючих конструкций
Проход дымоотводной трубы через потолок бани нужно делать по всем правилам пожарной безопасности
Для трубы в бане нужно делать специальный узел прохода через потолок. Это устройство, которое обеспечивает безопасные расстояния от наружной поверхности трубы до материалов потолочного перекрытия. Они регламентируются СНиПом 2.04.05-91. Рекомендации такие (пункт 3,83):
Данные цифры необходимо учитывать при установке балок перекрытия. Шаг их обычно принимается небольшим — порядка 60 см. При таком шаге рекомендованные расстояния будут выдержаны только при использовании труб с изоляцией. Например, сэндвичей.
Диаметр выходного патрубка печи чаще всего 115-120 мм. Если использовать при проходе через перекрытие сэндвич с толщиной утеплителя 100 мм, наружный диаметр будет 315-320 мм. Со всех сторон должно быть расстояние не менее 130 мм. Получается, что в этом случае расстояние между соседними балками должно быть 130 мм * 2 + 315 мм = 575 мм. Как раз попадаем в промежуток 60 см.
Горючие материалы нуждаются в защите
На рынке очень много сэндвичей с толщиной утеплителя 35, 40, 45 и 50 мм. Найти слой в 100 мм можно в основном в магазинах, специализирующихся на банных печах. Только в банных дымоходах бывают температуры, от которых нужно защищаться 100 мм слоем минеральных ват. Можно ли использовать 50 мм слой? Можно, но хотите париться спокойно, берите 100 мм — надежнее.
Рассчитаем минимальное расстояние, для дымоходов без утеплителя. В этом случае при внутреннем диаметре 115 мм безопасное расстояние от наружного края трубы до горючих материалов — 250 мм. Расстояние между балками в этом случае должно быть 250 мм * 2 + 115 мм = 615 мм. Пусть немного, но не проходит. Но этот расчет — для не самого большого диаметра дымового канала. Бывают и намного больше. В любом случае, если потолок еще не сделан, рассчитывайте шаг установки балок с учетом этого фактора.
Так делать нельзя — расстояние от трубы до потолка и стены очень маленькое, так еще и древесина не защищена
В то же время в обязательном приложении 16 есть рекомендации по отступке (расстоянию от внешней поверхности трубы до горючих материалов):
В этом приложении речь идет об отступке от стен. Ведь очень часто дымоходы проходят вблизи стен. А их материал тоже нуждается в защите: температура дымовых газов на выходе из топки может достигать 500°C. Если стены из древесины ничем не защищены, они обуглятся, а затем и вспыхнут. Потому на стены укладывают слой теплоизоляции (подойдет картон из минеральных ват), а сверху набивают лист полированной нержавейки.
Типы проходных узлов через потолок
При пересечении потолочного перекрытия необходимо материалы «пирога» защитить от жара, а также каким-то образом зафиксировать трубу в определенном положении. С этой задачей справляется потолочная разделка или, как ее еще называют «узел прохода».
Проходные узлы есть промышленного изготовления. Они представляют собой коробку из металла или минерита, к которой с одной стороны приделана пластина из нержавеющей или оцинкованной стали. В середине этого узла сделано отверстие, в которое вставляется сандвич. Пластина со стороны помещения закрывает отверстие в потолке, декорируя его. Также она служит опорой для теплоизолятора, которым для лучшей теплоизоляции заполняют промежуток между трубой и балками перекрытия.
Это проходка потолка из минерита. Вид со стороны чердака
Относительно того, из какого материала использовать проходки в бане, разногласий нет: только нержавейка. Дело в том, что при температурах, которые характерны для парилок, оцинковка выделяет далеко не самые полезные вещества. Потому тут вариант один: нержавейка.
Монтируется все просто. Если потолок был сделан без учета прохода трубы, в нужном месте (между балками) вырезается квадратное отверстие, которое на 1-2 см меньше размеров декоративной панели. Балки и доски закрываются слоем теплоизолятора. Если есть, можно прибить полосы минерита, базальтового или асбестоцементного картона (асбест вреден, так что его используйте только в крайнем случае), просто полосу изоляции из каменной ваты. В некоторых случаях требуется подбивка утеплителя полосами металла.
Так делать нельзя — вырезать нужно было квадратное отверстие. А так вагонка на потолке возле трубы уже обуглилась…
При установке трубы на печь, устройство надевается на прямой участок, который будет пересекать перекрытие. Узел прохода просто поднимается на нужный уровень. Под его края, которые касаются досок потолка, подкладывается полоса теплоизолятора, затем все фиксируется саморезами. Во многих узлах производители даже делают перфорацию под саморезы, так что даже в этом проблем нет.
Конфигурация этих изделий бывает разной. Иногда вокруг отверстия для трубы делают цилиндр из металла. Края декоративной пластины при этом значительно выступают за этот цилиндр. При установке проходного узла такого типа, отверстие вырезается все равно квадратной формы. Можно и круг, но от трубы до его края должно быть расстояние не менее 130 мм, если труба заизолирована, и 250 мм, если она без изоляции. При таком варианте обратите внимание: размеров пластины должно хватить для маскировки дыры. Кроме того при такой форме прохода через потолок, обязательно защищать древесину перекрытия не только теплоизоляторами, но также обивать его полосами металла.
Проходные узлы через потолок бывают разной конфигурации
Есть узлы прохода, в которых нет цилиндра вокруг трубы, зато сделаны по периметру наружные борта. Они бывают из металла, а могут быть и из минерита. Если борта из металла, края выреза в потолке обязательно оббиваются теплоизолятором (например, базальтовым картоном или тем же минеритом). Если борта сделаны из минерита, то они сами по себе хороший теплоизолятор. Так что дополнительная теплоизоляция краев выреза не обязательна (но перестраховаться можно).
Правила прохода через потолок
Планируя размеры дымохода, учитывайте несколько правил:
Еще один вариант того, как можно защитить стены и потолок от жара
Какой теплоизолятор использовать
После того как устройство закреплено на потолке, поднимаются на чердак или второй этаж, и заполняют промежуток между наружной стенкой трубы и балками теплоизолятором.
В качестве теплоизоляции можно использовать базальтовую вату. Но обязательно проверьте, область рабочих температур должна быть больше 600°C.
Использовать для теплоизоляции трубы можно минеральную вату или глину
Некоторые считают это вариант не самым лучшим. Во-первых, при производстве в качестве связующего используются смолы, которые при нагревании выделают формальдегид. Во-вторых, по трубе временами бежит конденсат. А минеральные ваты (и базальтовые тоже) при намокании теряют свои теплозащитные свойства. И при высыхании восстанавливают их только частично. Так что вариант, действительно не лучший.
Еще засыпают проходку керамзитом средней и мелкой фракции. Это натуральный материал, имеющий относительно небольшой вес. Даже если он намокает, потом высыхает, и свойства восстанавливает. При намокании теплопроводность слегка увеличивается, а она у керамзита и так хуже, чем у минват.
Раньше часто использовали песок. Вариант неплохой во всех отношениях, кроме одной детали: он постепенно просыпается сквозь щели. Пополнять песочницу — дело несложное, но постоянный песок на печке раздражает.
Если говорить о природных теплоизоляторах, то можно использовать глину. Ее разводят до пастообразного состояния и замазывают весь промежуток. Иногда в качестве наполнителя используют керамзит.
Один и теплоизоляторов — керамзит
Вот отзыв об использовании глины в при проходе банной трубы:
«Глина в разделке рулит! На своей бане разобрал дымоход. Вернее, разобрал то, что осталось: снега было много, и при сходе он мне снес всю верхушку. Раз верх менять, то и низ посмотреть нужно: 7 лет уже стоит труба. Так вот. Внутри гари — ноль, прогара трубы тоже нет. Состояние — как только поставил. У меня проходка оббита по периметру базальтовой ватой, а потом все замазано глиной. Однозначно это — лучший вариант»
Не все советуют использовать утеплители в проходном узле. Есть мнение, что лучше оставить промежуток незаполненным: так удастся избежать перегрева и прегорания этого участка трубы — он будет лучше остывать за счет обдува воздухом. Может оно и так, но излучение от разогретой трубы пересушит близлежащую древесину, а в этом случае температура самовозгорания значительно снижается — до +50°C.
Как видите, труба прогорела
Избежать перегрева можно несколькими способами. Первый, и наиболее рациональный — использовать тепло, которое вылетает в трубу и разогревает ее до запредельных температур для собственных нужд. Тут вариант три:
Один из способов избежать перегрева — уложить камни на трубу
- Сделать на металлическом дымоходе водяную рубашку, а горячую воду использовать для душа или отопления. Система не так проста, требуется еще выносной бак, а также подводка труб, подвод холодной воды и т.д. Но температуры выше водяной рубашки будут далеко не такими высокими, труба прогорать не будет.
- Тоже греть воду, но проще: поставить бак самоварного типа. Тоже горячая вода обеспечена, дымоход не перегревается защищена. Но тут свои нюансы: не допускать кипения, вовремя сливать нагретую, добавлять холодную. И делать это не совсем удобно, так как бак располагается высоковато: над печкой на трубе.
- Приспособить сетку для камней. Воду придется греть другим способом, но плюс тут в следующем: камни после окончания процедуры сушат баню. Тут тоже сложности могут возникнуть: вес камней немалый, вряд ли без опоры можно обойтись, разве что использовать фабричный вариант (справа на рисунке). В самодельном варианте нужна будет конструкция для перераспределения массы.
При использовании любого из этих способов, температуры трубы в потолочном проходе значительно понижаются. Вероятность прогорания становится очень незначительной. Это не все. Есть способ — просто охлаждать воздухом. Для этого на теплоизолированную трубу надевается еще одна, большего диаметра. Снизу и сверху делается решетка, через которую воздух заходит/выходит. Для парилки это — не вариант — вытянет весь пар, а для моечной, можно использовать. Особенно хорош способ на чердаке и при проходе кровли.
Самодельные потолочные разделки
Провести дымоход через потолок в бане можно и без использования фабричных узлов. Вам нужно будет:
Один из вариантов закрепления трубы в вырезанном отверстии
Как видите, потолочная разделка своими руками делается запросто. Это самый несложный, но вполне надежный вариант. Другой вариант представлен в видео. Работа более сложная, но при наличии соответствующих навыков этот вариант прохода трубы через потолок тоже реализуется своими руками.
При установке печи в бане важно правильно вывести трубу через потолок. Для этого есть фабричные проходные узлы. Потолочную разделку можно сделать своими руками.
Монтаж потолочной разделки для дымохода
Времена, когда печь в бане топили по-черному, давно миновали. Над каждой парилкой теперь гордо – подобно шпилю возвышается дымоход. А ведь этой составляющей конструкции, правда, есть чем гордиться – благодаря трубе помещение быстро прогревается, а отдыхающие в нем ограждаются от дыма, копоти и удушья. Особого внимания требует потолочная разделка для дымохода, которая является противопожарной страховкой строения и хранителем вашего имущества. О ней и поговорим.

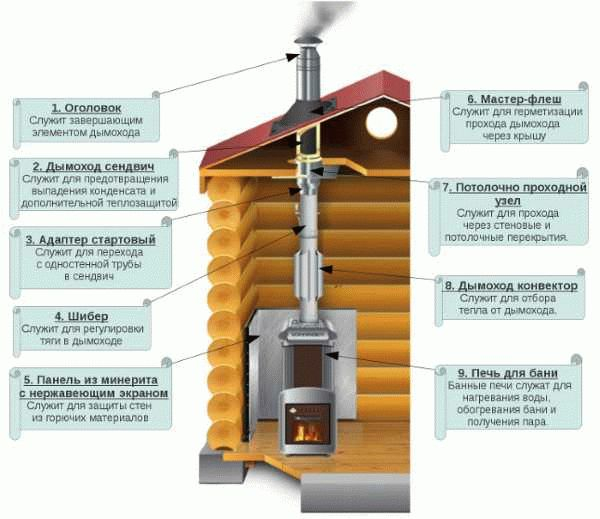

Предназначение и функции дымохода
Прежде, чем мы начнем учиться, как соорудить проход через потолок для дымохода, не помешает поближе познакомиться и с главным «героем», для которого, собственно, и проводятся данные работы. Итак, вы уже поняли, что дымоход важен и нужен. Почему? Как он функционирует? Благодаря этой чудо-трубе в топку попадает уже чистый воздух, отделенный от газов.
А куда деваются вредные соединения, появившиеся в результате горения дров? Уходят через трубу в небо. Причем, без каких-либо моторов, рычагов, тока или вмешательства человеческих рук, а по-простому – под влиянием тяги естественного происхождения. Вот такое волшебное устройство, кажущееся предельно простым, но чтобы добиться этой естественной простоты, придется основательно потрудиться. Готовы?
Незыблемые правила
Какие требования существуют к дымоходу и его проходу через потолок бани?
Итак, запоминайте важный перечень:
Это важно знать! Чтобы избежать непредвиденных ситуаций, осматривайте дымоход хотя бы единожды в год. Переизбыток копоти, накопление на швах и в местах соединений сажи может вывести конструкцию из строя.
План работ
Теперь, когда вы знакомы с конструкцией и основными требованиями к ней, можно учиться сооружать проход дымохода через потолок. Осваивайте пошаговый кейс работ:
- Разделка и разметка поверхности.
- Монтаж короба.
- Установка листа.
- Обустройство (утепление) проема.
Это, как вы понимаете, теория, которую нужно реализовать на деле, этим и займемся.
Практические уроки
А теперь о каждом действии в подробностях.
Некоторые первопроходцы в делах строительства бани задаются вопросом: как определить место прохода трубы? Чтобы не было последующего расстройства, запомните: это место определяется еще на этапе составления проекта парилки.
При разметке важно определить вертикальную ось трубы. Начало распланировки – это выходной патрубок, идущий от печи. Стартующая от этого элемента конструкции ось, упирающаяся в потолок, и есть центр просвета, который вам предстоит сделать. Если парилка с чердаком, то ось протягивается до самой кровли.
И не забывайте о правиле: расстояние от дымохода до потолка – минимум 13 см.
Стоит обратить внимание! Перед установкой элементы конструкции (трубы, переходники, отводы и т.п.) нужно подготовить. Снять пленку, наклейки, ценники (что многие забывают сделать) и обезжирить поверхность деталей.
Какие должна иметь размеры потолочная разделка для дымохода? Многие думают, что эти параметры зависят от материалов, из которых изготовлен дымоход. Это не так, важно лишь одно, чтобы конструкция не касалась потолка, но и не была слишком удалена от него, поскольку прореху сложно будет заделывать, к тому же, через нее может впоследствии улетучиваться тепло, такое необходимое в парилке.
Про зазор в 13 см вы уже наверняка помните, теперь усвойте еще один показатель – толщина теплоизоляционного сэндвича не должна превышать 5 см. Боитесь, что утеплитель выскользнет и упадет вниз? Не волнуйтесь, страховкой от подобных ситуаций послужит железный лист, который вы прикрепите снизу.
Это важно знать! Покупая железные листы, учитывайте, что оцинкованный материал не очень подходит для банного помещения, ведь нагретый цинк – это источник вредных веществ, образующихся после распада вещества.
Многие путают предназначение утеплительного слоя, думая, что он делается для красоты, чтобы внутри было уютно. Не только, основная его миссия – защищать парилку от пожара и холода. В качестве материалов идеально стекловолокно, асбест, минеральная либо базальтовая вата.
Однако утеплить отверстие – мало, нужно дополнительно вокруг дымохода создать теплоотражающий экран, о котором выше мы уже вскользь упоминали. С ролью экрана превосходно справится кусок полированной нержавейки, в идеале – с зеркальным покрытием. Создание максимально возможного отражающего эффекта для инфракрасных волн – вот ваша цель при установке железной поверхности.
Чтобы уменьшить проем, сооружают потолочно-проходной узел, обеспечивающий своего рода воздушную прослойку, которая служит дополнительной страховкой от утечки тепла из парилки.
Подробности сборки конструкции
Премудрости процесса вы уже знаете, давайте собирать устройство? Итак, разделка бани состоит из:
Оцинкованный короб с параметрами 40х40 см устанавливается со стороны чердака. А изнутри бани к нему присоединяется железный лист, по размерам достигающий 50з50 см. Труба у накладки обтягивается хомутом, дабы избежать нагрузки на печь. И только после этого в полую часть корпуса помещается утеплитель – обычно поверхность застилается утеплителем и засыпается керамзитом. Затем можно монтировать завершающий фрагмент – часть трубы, идущей через крышу на улицу.
Стоит обратить внимание! Чтобы дымоход служил долго, стыки хомутов следует герметизировать, а подверженные коррозии части конструкции необходимо покрыть термоустойчивой краской.
