Пружинный доводчик двери
Оглавление:
Конструктивные особенности пружинных доводчиков и варианты установки на двери
Плавное движение полотна – гарантия длительного срока службы всей установленной системы. Производители предлагают большой ассортимент. Механизмы отличаются по тяговому усилию и конструктивным особенностям. Выбирая подходящую модель, стоит обратить внимание на пружинный доводчик, обладающий рядом неоспоримых преимуществ. Такой механизм способен длительное время работать без поломок и со стабильными эксплуатационными показателями.
Доводчик

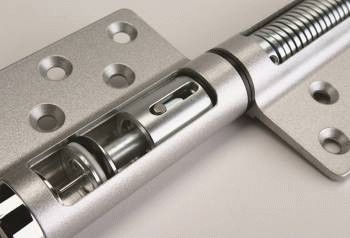

Конструктивные особенности

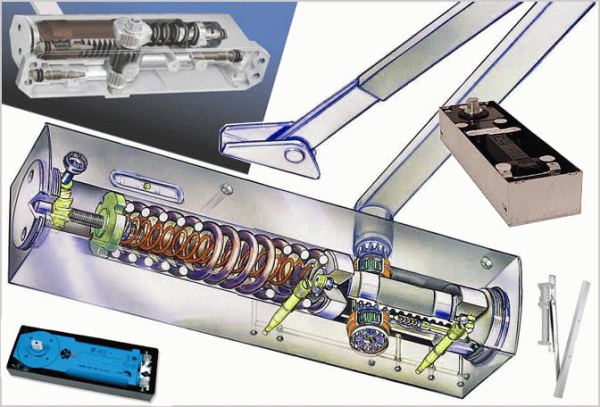

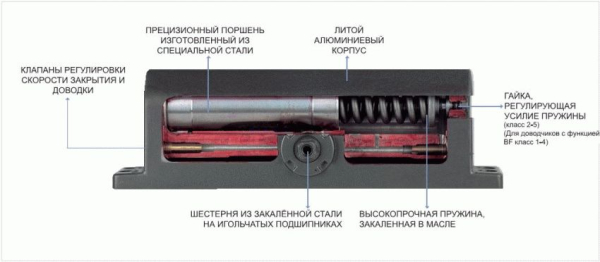

Основным элементом современной модели доводочного механизма является пружина. Этот упругий элемент в момент открытия двери сдавливается, а после уменьшения нагрузки стремиться вернуться в исходное состояние. Благодаря этому дверь закрывается, пока не вернется в исходное положение.
Конструктивные особенности
Пружинные доводочные механизмы имеют разное конструктивное исполнение. Деление производится с учетом того, как нагрузка передается на упругий элемент. Производители предлагают модели со скользящим каналом или с шарнирной тягой. Однако принцип работы в большинстве случаев одинаков.
Принцип работы

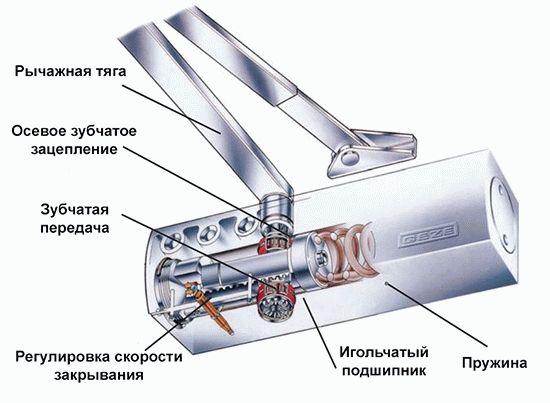

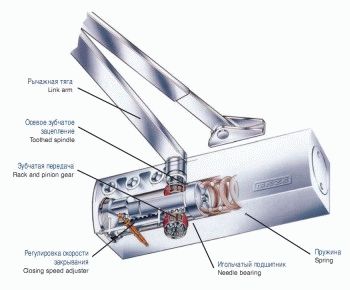

При открытии двери вращается шестерня, передающая усилие на зубчатую рейку. Сама передача — в специальном корпусе цилиндрической формы, заполненном маслом. Рейка передает движение поршню, который толкает пружину и постепенно сжимать до определенного размера.
В тот момент, когда поршень движется, масло, находящееся внутри корпуса, перетекает из одной камеры в другую. Как итог, возникает дополнительное сопротивление для сжатия упругого элемента, что приводит к тому, что полотно движется медленнее.
После того, как створку отпускают, и внешнее давление прекращается, упругий элемент разжимается. Учитывая, что он тесно связан с поршнем, последний движется в обратном направлении. В этот момент времени масло движется уже в обратном направлении, создавая дополнительное сопротивление на пути расправляющегося упругого элемента. В результате полотно движется намного медленнее.
Какой в конечном итоге окажется скорость полотна, зависит от:
Определенное влияние оказывает вязкость масла, залитого внутрь корпуса. Данная характеристика зависит от температуры внешней среды. Если на улице тепло, то масло более текучее, а потому создаваемое сопротивление сравнительно небольшое. При низких температурах вязкость повышается, а вместе с ним и сопротивление, создаваемое маслом. Как следствие, дверь движется намного медленнее. Учитывая эту особенность, регулировать доводчик следует каждый раз при смене сезона, чтобы обеспечить одинаковую скорость движения створки круглый год.
Вместо реечной передачи в состав доводчика может входить кулачковый элемент. Для кулачков характерна неровная, сердцевидная форма. При повороте кулачка меняется усилие, создаваемое при открытии двери, скорость, с которой полотно возвращается в закрытое положение. Благодаря этому обеспечивается плавная регулировка. Несмотря на наличие механизмов с кулачком, популярностью пользуются доводчики, оснащенные реечной передачей.
Виды доводчиков
Предлагаемые производителями механизмы можно условно разделить на несколько типов в зависимости от места установки. Выбирая подходящий вариант для двери, следует ознакомиться с преимуществами и особенностями каждого вида.

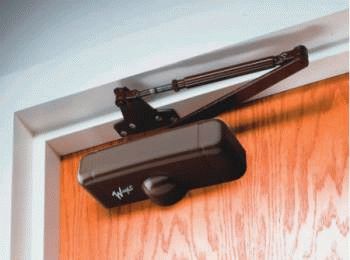

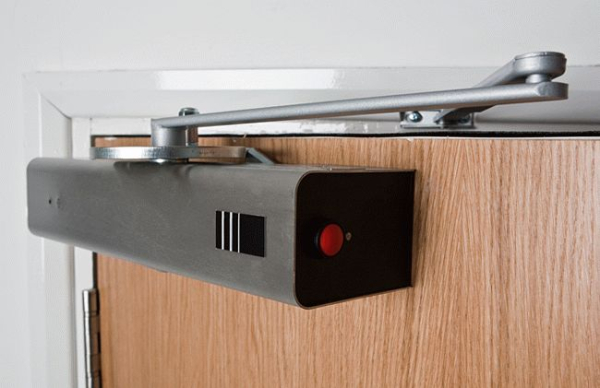

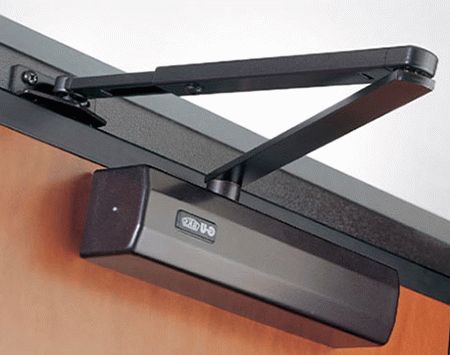

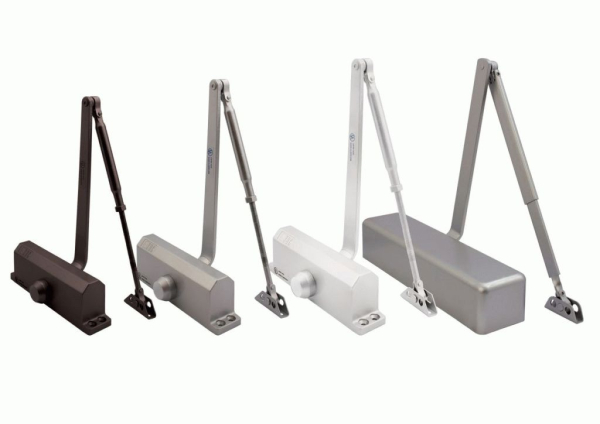

Наружная установка
Такая конструкция включает два блока, соединенных между собой. Первый предназначен для установки на полотно двери, а второй — для крепления к дверной коробке. В качестве соединительных элементов используются сочлененные рычаги.
Благодаря конструктивному исполнению и простоте монтажа наружный доводчик отличается доступной стоимостью. Он не боится негативного внешнего воздействия и отличается повышенной стойкостью к внешним негативным параметрам. Благодаря креплению к верхней части полотна появляется возможность установки специализированных запирающих систем.
Наружная модель
Скрытая установка в раме
Для этого в коробке конструкции подготавливается специальная полость для размещения элементов доводчика. Рычаг крепится сверху к полотну. Монтаж требует навыков и знаний. Необходимо точно размещать одни элементы относительно другу друга и обеспечить их позиционирование на створке двери.

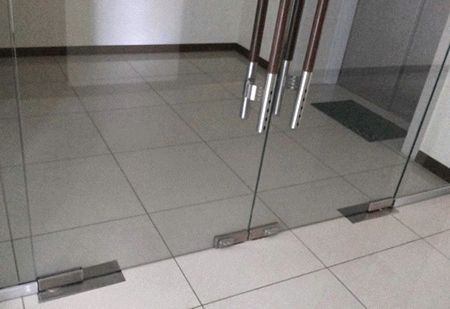

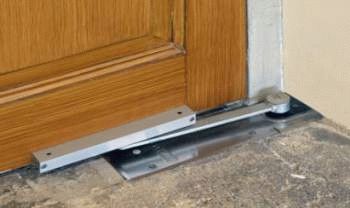

Скрытый монтаж в полу
Наиболее востребованная модель для систем со стеклянными створками, но допустима установка совместно с другими створками. Такой тип доводчика чаще всего выбирают при выполнении капитального ремонта. При монтаже готовят специальное углубление для размещения элементов механизма.
Модель актуальна для складских и промышленных помещений. Ее преимуществом является возможность регулирования движения полотен, обладающих большой массой. Отдельные модели способны обеспечить оптимальную скорость движения створки, весящей несколько сот килограмм. К качеству монтажа традиционно предъявляются высокие требования. Чаще всего напольные механизмы монтируются на маятниковые двери.
Монтаж в полу
Скрытый монтаж в двери

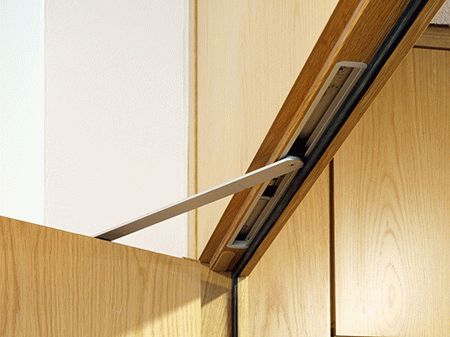

При установке в верхнем торце полотна предусматривают выемку для размещения устройства. К косяку крепится рычаг. Выбор в их пользу делается, как правило, при большом размере полотна. Монтаж отличается повышенной сложностью, а потому выполнить его собственными силами способен не каждый. Поэтому такие модели не столь востребованы.
При выборе подходящего исполнения ориентируются на место установки устройства. Если монтаж выполняется собственными силами, проще выбрать модель, предполагающую наружную установку. Если же есть опыт, то лучше предпочесть модель со скрытой установкой, так как такая конструкции выглядит эстетичнее.
Зачем нужен доводчик
Функциональное назначение подобных устройств разнообразно. Если доводчик подобран и установлен правильно, можно рассчитывать на:
Вариант конструктивного исполнения
Столь широкие функциональные возможности делают модель востребованной и в общественных, и жилых помещениях. Их устанавливают на входные и межкомнатные двери, подбирая модель с подходящими эксплуатационными характеристиками. Так, если доводчик располагается снаружи здания, необходимо выбрать модель, обладающую достаточной морозостойкостью и стойкостью к атмосферным осадкам. К моделям, монтируемым внутри здания, столь жестких требований не предъявляют.
Таким образом, при выборе доводочного механизма следует внимательно ознакомиться со всеми существующими разновидностями. Пружинный механизм способен стать хорошим решением для любой дверной системы. Надо лишь правильно подобрать типоразмер и характеристики, учтя условия эксплуатации конструкции и прикладываемую нагрузку. В таком случае при правильно выполненных работах можно не опасаться резкого звука при захлопывании двери или открытых створок.
Пружинный доводчик для дверей: конструктивные особенности; виды в зависимости от способа установки на дверь; преимущество использования пружинного доводчика.
Виды и особенности доводчиков для дверей
Многие отчётливо помнят то время, когда для самостоятельного закрывания наружных и межкомнатных дверей использовалось незамысловатое устройство.
Как правило, это был пружинный механизм. Но в то время он воспринимался как полноценный доводчик для двери.
Конечно, сегодня тоже можно встретить такой пружинный механизм на дачных калитках. На чаще всего в наше время устанавливают автоматический, электрический или магнитный доводчик на двери.
Основное назначение механизмов
Стоит заметить, что пружинный механизм работает с хлопком. Интенсивность издаваемого шума при этом зависит от силы пружины. Причем, если такое устройство установить на межкомнатную остеклённую дверь и не рассчитать силу удара, даже стёкла могут вылететь. Поэтому вряд ли кто-то сегодня решится установить пружинный механизм на межкомнатных блоках.
Интересен тот факт, что в основе работы современных устройств заложен принцип функционирования пружины. Разве что новые доводчики для дверей прячут эти пружинки вовнутрь корпуса. Более того, современные дверные доводчики оснащены и целым рядом других полезных особенностей.
Они не только плавно открывают дверцу, но и могут удержать створку в определённом положении. Кроме того, доводчик для дверей позволяет отрегулировать скорость закрывания дверки. Но и это оказывается ещё не весь список достоинств, которыми обладают доводчики для дверей.
Производители таких механизмов позаботились о том, чтобы для каждого типа ограждающих конструкций были разработаны и выпущены особые доводчики для дверей (ОКПД 28.63.14.150).
По сути, все выпускаемые устройства условно можно разделить на 4 обширные группы:
К тому же каждый магнитный и пружинный механизм условно можно отнести к одному из 7 классов устройств (ОКПД 28.63.14.150). Виды устройств, которые относятся к первым классам, предназначены для облегчённых межкомнатных систем. А представители последних групп используются для тяжёлых дверных блоков.
Магнитный или любой другой механизм (ОКПД 28.63.14.150) разнится с другими представителями этой группы стоимостью. Отчасти, на стоимость влияет качество исполнения устройства, его эксплуатационные показатели, а также дополнительные особенности (к примеру, это электрический напольный механизм или пневматические приспособления).
Такой доводчик двери (ОКПД 28.63.14.150) знаком многим. Чаще всего встретить его можно в магазинах и других общественных местах, где нет швейцара, а входные дверцы всегда должны быть закрытыми. Такие механизмы, по сути, являются самыми дешёвыми.
Устройство дверного доводчика.
Они условно могут быть разделены на 2 подгруппы:
- Доводчики на двери с зубчатым приводом.
Такие виды устройств не используются для межкомнатных систем. Предназначены эти механизмы для того, чтобы «следить» за фиксацией входных блоков. А способствует этому особый элемент, приводящий в движение зубчатые штифты либо шестерни устройства. Благодаря своей простоте и надёжности, этот доводчик дверей получил особую распространённость и популярность.
Хотя такие автоматические виды устройств менее используемые, но это отнюдь не значит, что они чем-то хуже. При сравнении этого механизма с зубчатым у первого можно обнаружить немало превосходных параметров. Хотя такие конструкции отличаются малыми габаритами, по заявлению производителей, они надёжны и выносливы. В основе этого механизма находится кулачковый стержень, приводящий в движение пружинку, и два поршня (эти элементы конструкции и отвечают за скорость открывания полотна и его торможение).
В принципе напольные устройства — это своего рода скрытые приспособления. Они практически незаметны.
Данные доводчики дверей обладают достаточно простым строением. В основе устройства находится вал, одна сторона которого скреплена с пружинкой, а вторая – с крепёжным элементом конструкции. По сути, в этом случае дверное полотно крепится на оси доводчика, который одновременно является и фиксатором полотна в дверном проёме. Этот доводчик для дверей может монтироваться на массивные полотна (весом до 300 кг).
Встраиваемые
Все скрытые устройства можно условно разделить на 2 подгруппы:
Это очень миниатюрное устройство, используемое для межкомнатных дверей. В качестве недостатков такого приспособления можно отметить сложности в его установке. Дело в том, что у устанавливаемой на дверной конструкции пары навесов должна быть чёткая соосность. Любые отклонения недопустимы.
Такой доводчик для дверей почти не отличается от накладного приспособления. Разница лишь в размерах механизмов и принципе их монтажа. Одна часть такого устройства устанавливается в верхнем торце полотна, а вторая – в верхней части дверной коробки.
Выбирая магнитный механизм скрытого типа, предпочтение следует отдать второму виду. Устройство этого типа долговечнее, чем навесы с фиксацией полотна в определённом положении. Да и к тому же такое приспособление не портит внешний вид конструкции.
Устройства особого назначения
К данной категории приборов относят доводчики на двери откатного типа (в частности, для шкафов купе). Вообще, это стержневые устройства, применяемые для того, чтобы предупредить удары мебельных дверок. Устанавливаться такие приспособления могут либо в торце дверного полотна, либо в коробке.
Недостатком их являются выступающие штифты, через которые можно перецепиться. И даже если и не упасть после этого, то сломать доводчик двери запросто можно.
Особенности выбора изделия
Выбирая доводчик на двери, первым делом, нужно обратить внимание на его мощность. Для этого нужно знать вес полотна и его габаритные размеры. Естественно, чем больше и тяжелее створка, тем мощнее должно быть устанавливаемое на неё приспособление.
Следует помнить, что по месту установки все доводчики на двери условно можно разделить на верхние, нижние и скрытые устройства (ОКПД 28.63.14.150). Универсальным решением являются верхние механизмы. Эти приспособления можно установить на любую дверную систему.
Некоторые виды приборов могут исправно функционировать при температуре от -40 до +75 градусов. Эти параметры производитель указывает в сопроводительной документации.
Распространённые ошибки
Специалисты отмечают, что зачастую покупатели, самостоятельно подбирающие доводчики дверей, допускают следующие ошибки:
- Неправильно подбирают класс устройства.
А если на тяжёлом блоке установить слабенький магнитный прибор, он слишком быстро выйдет их строя.
А на маятниковые системы рекомендуют поставить напольный магнитный прибор (ОКПД 28.63.14.150). Если не учтены эти рекомендации, значительно сокращается срок службы приспособлений.
Сегодня на рынке можно встретить и дешёвый доводчик на дверь. Но как долго он прослужит? Другое дело покупка изделий от известных производителей, к примеру, компании «Дипломат». Высококачественные устройства выполнены с соблюдением всех современных стандартов. Они рассчитаны на 500 000 открываний-закрываний (ОКПД 28.63.14.150).
Тонкости установки
Хотя магнитный прибор, к примеру, «Дипломат», обычно устанавливают на дверное полотно, ставить его можно и на коробку. Для выполнения монтажных работ может быть использована схема. Большинство производителей вместе с прибором предоставляют и эту схему: её следует приклеить скотчем к дверной поверхности и по имеющимся разметкам выполнить монтаж.
После этого осуществляется монтаж рычажной тяги (он выполняться должен по инструкции). Такая работа имеет множество нюансов, связанных с установкой и последующей регулировкой.
Затем проводится настройка приспособления. Эта операция осуществляется путём регулировки винтов, расположенных с торцовой части полотна. Обычно таких болтов два. Один из них отвечает за скорость открытия дверцы, а второй – за угол распахивания полотна. Регулировку болтов выполнять следует очень аккуратно и внимательно. Если прибор с фиксацией полотна правильно отрегулировать, изделие исправно прослужит многие года.
Доводчики на двери давно перестали быть чем-то диковинным. Они широко используются как в общественных местах, так и в жилых помещениях. Правильно выбранные и грамотно установленные приборы гарантируют плавное перемещение двери.
Хотя доводчик для двери – это необязательный элемент ограждающей конструкции, такое устройство значительно улучшает эксплуатационные качества дверного блока.
Дверной доводчик – выбор, монтаж и настройка конструкции
Тихо и аккуратно закрыть дверь – это основная задача доводчика. Раньше эту миссию выполняло более простое приспособление – стальная пружина, но она имела серьезные недостатки: тугая спираль требовала значительных усилий, чтобы открыть дверь, а потом притягивала створку с неимоверным грохотом, а слабая быстро теряла форму и не справлялась со своими функциями. Дверной доводчик работает тоже за счет пружинного механизма, но конструкция разработана таким образом, чтобы автоматически обеспечить дверной створке плавный ход и плотное закрытие, не допуская при этом громких звуков.
Особенности устройства и функциональности доводчика
Внешнее устройство доводчика входной двери – это рычажная тяга или скользящий канал и металлический корпус, внутри которого располагается рабочий механизм. Главный действующий компонент доводчика – это пружина. Располагается она в капсуле, полностью наполненной машинным маслом. Процесс сдавливания и разжатия пружины сопровождается перемещением масла в рабочую емкость по гидравлическим каналам. Скорость и плавность движения рычажной тяги зависит от скорости прохождения масла по гидравлическим каналам. Этот процесс можно регулировать винтами, к которым есть доступ с наружной стороны корпуса, с торца. В усовершенствованных моделях предусмотрены клапаны, которые начинают придерживать дверь с определенного градуса угла и в конце движения выполняют прихлоп. Тем самым они набирают достаточную степень усилия, чтобы плотно притянуть створку при наличии уплотнителей.
Выбор доводчика с учетом рабочих параметров
Доводчики для дверей отличаются по способу передачи усилия от пружинного механизма, мощности и месту установки. Параметры должны соответствовать внешним условиям работы и массе дверного полотна. Рассмотрим подробно, как выбрать доводчик, и какие технические характеристики необходимо учесть при покупке.
Механизм передачи усилия от пружины
По этому параметру изделия классифицируются на два вида:
Классификация по мощности

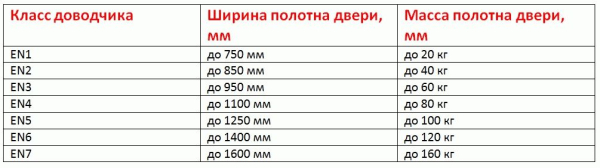

Чтобы дверной доводчик справлялся со своими функциональными обязанностями, при выборе необходимо учесть мощность изделия, которая имеет 7 классов в соответствии с мировыми стандартами EN 1154. Подробно соответствие классов и параметров дверного полотна представлено в таблице.
Случается, что ширина двери соответствует одному классу, а масса – другому. В этом случае необходимо ориентироваться на тот параметр, который больше. Например, ширина створки не превышает 1100 мм, что соответствует классу EN4, при этом вес двери значительно больше, чем допустимые значения в этом классе. Значит, придется ориентироваться по массе и выбирать класс, соответствующий этому значению.
Не рекомендуется приобретать доводчик двери, мощность которого превышает параметры полотна. В этом случае дверные петли будут подвергаться большой нагрузке и быстро изнашиваться. Кроме того, пользоваться дверью с мощным доводчиком крайне неудобно, поскольку открываться она будет очень туго.
Место установки
Всего предусмотрено три варианта установки доводчика:
Автодоводчик можно использовать для любой двери – деревянной, металлопластиковой, стальной или стеклянной. Разница будет лишь в особенностях монтажа и конструкции механизма.
Температурный режим работы
Выбирая уличный доводчик, нужно убедиться, что технические характеристики изделия соответствуют условиям эксплуатации. Наружный доводчик на входную дверь или калитку должен стабильно функционировать при минусовых температурах и в летнюю жару. Допустимый температурный диапазон эксплуатации механизма указан в техпаспорте. В продаже можно найти приборы, пригодные для работы от +70 до –45 градусов. Железный корпус таких изделий выполнен из устойчивого к коррозии и внешним воздействиям сплава.

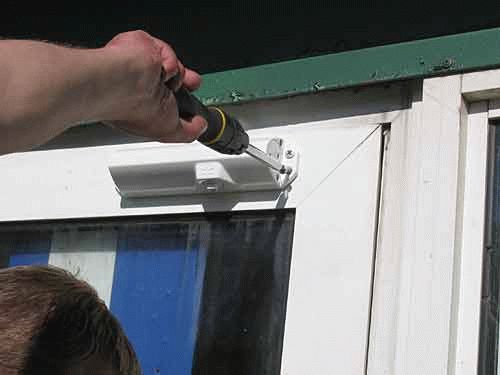

Процесс установки доводчика
Производители существенно облегчили монтаж доводчика тем, что укомплектовали изделия шаблоном в натуральную величину. Используя схему, можно быстро и правильно произвести точную разметку расположения элементов конструкции и крепежных элементов.
Чтобы установить доводчик на дверь, кроме самого изделия и его шаблона понадобится минимальный набор инструментов:

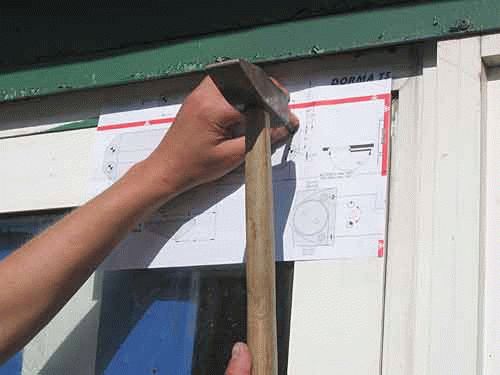

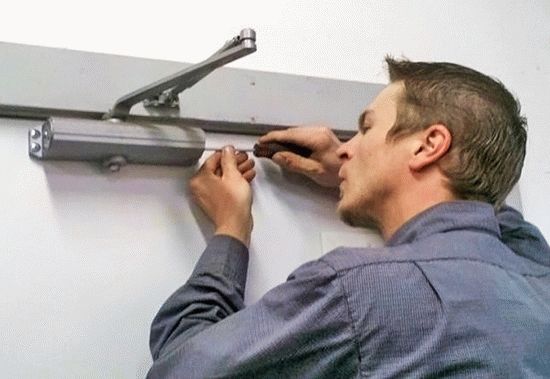

Процесс установки начинают с правильного закрепления шаблона на двери. Для начала необходимо учесть, как открывается створка: «на себя» или «от себя». С каждой стороны шаблона изображена схема, соответствующая этим двум вариантам. Определяемся с нужной стороной и крепим на дверь таким образом, чтобы горизонтальная красная линия шаблона совместилась с верхним ребром дверной створки, а вертикальная проходила строго по оси петель. Чтобы случайно не сместиться с линии расположения петель, следует прочертить ее, используя линейку и карандаш. Если предстоит устанавливать доводчик для двери с противоположной стороны, где петли не видны, придется произвести точные замеры расстояния от середины петли до края полотна и наметить линию на стороне установки.
Затем в соответствии с разметкой крепежных элементов на шаблоне, необходимо шилом или сверлом отметить их положение на раме и дверном полотне. Теперь можно выбрать сверло нужного диаметра и сделать отверстия.

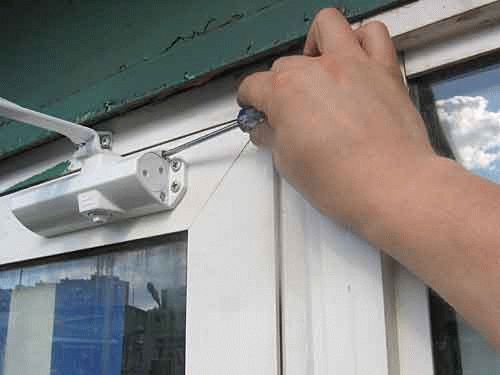

Устанавливают конструкцию в разобранном состоянии: корпус и рычаги необходимо разъединить. К подготовленным отверстиям необходимо приложить элементы изделия и прикрутить их. В нижней части корпуса находим выступ, присоединяем к нему рычаг и фиксируем винтом.

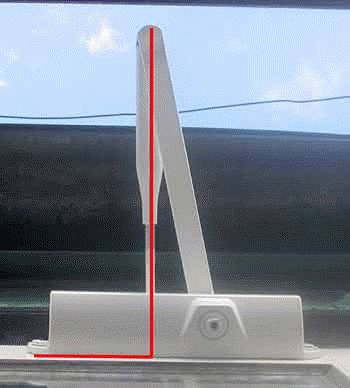

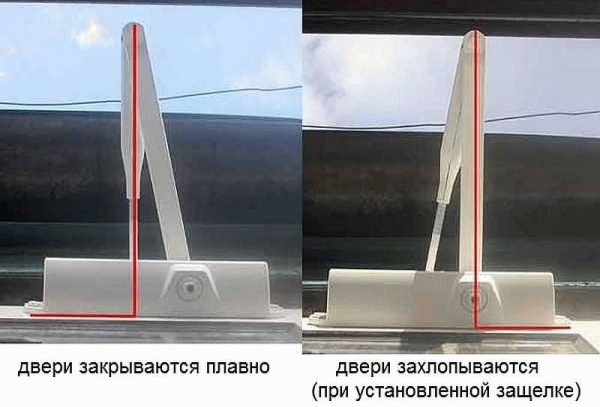

Далее следует процесс присоединения тяги к рычагу. Сначала нужно определиться с правильным расположением элемента конструкции относительно дверного полотна, поскольку от этого зависит скорость и сила притяжения створки во время закрывания. Если тягу установить перпендикулярно полотну, тогда доводчик дверей обеспечит плавный ход створки. Если требуется обеспечить определенное усилие, чтобы преодолеть сопротивление защелки, тогда перпендикулярно полотну необходимо выставить плечо. Регулировку длины плеча и тяги выполняют посредством раскручивания штифта тяги. Когда механизм выставлен в нужном положении, необходимо совместить обе части и придавить пальцами до щелчка: монтаж завершен.
Аналогичным способом происходит монтаж конструкции на стальную дверь и уличную калитку. В последнем случае разница заключается лишь в месте расположения тяги: ее устанавливают на боковую стойку.
Самостоятельная регулировка доводчика

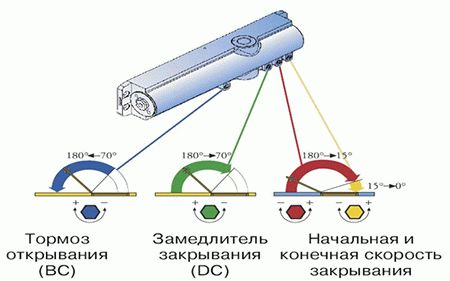

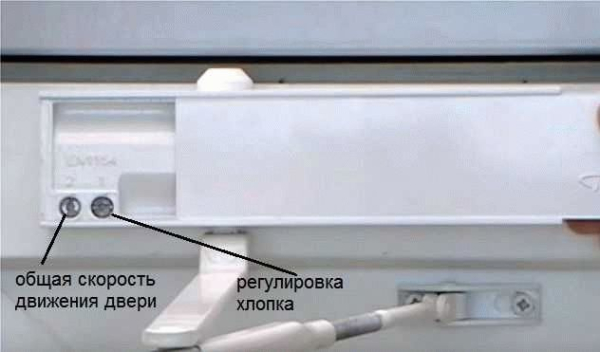

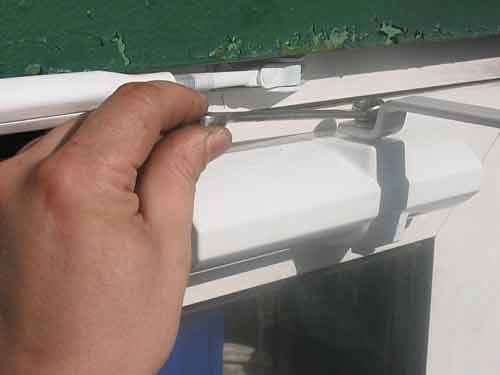

Чтобы функциональность доводчика соответствовала ожиданиям, может потребоваться регулировка. В торце корпуса расположены винты, промаркированные цифрами «1» и «2». Смена их положения влияет на скорость движения дверного полотна.
Винт № 1 позволяет регулировать размер угла при открывании створки, который может доходить до 180 градусов. Для установки нужного параметра винт выставляют в заданное значение.
Винт № 2 отвечает за ускорение створки в момент закрывания. Незначительное вращение (до четверти оборота) вправо или влево позволяет натянуть или расслабить пружину.
Настройка может потребоваться и в процессе дальнейшей эксплуатации. Она обеспечит стабильную работу механизма и его долговечность. Необходимо помнить, что срок службы прибора зависит от выполнения условий его эксплуатации. Попытки принудительно ускорить процесс закрывания, а также подпирание створки для проветривания, приводят к дополнительным нагрузкам на механизм и его поломке.
Популярные производители доводчиков
Доводчик для входной двери – популярный товар на рынке, который представлен большим ассортиментом изделий отечественного и зарубежного производства.
Заслуженным спросом и высокой степенью доверия пользуются изделия, созданные в Германии. Ведущими производителями в этом сегменте следует назвать компании Boda, Dorma, GEZE. Они предлагают доводчики для всех типов дверей, выполненные в стильном современном дизайне.
Итальянские производители Cobra, Cisa и O&O тоже не уступают по стилю и качеству. В ассортименте конструкции для скрытого, наружного и напольного монтажа.
Компания Abloy из Финляндии поставляет доводчики с усовершенствованной системой регулировки. Независимые клапаны механизма отвечают за плавное движение и усиленный дохлоп.
Сербский производитель Diplomat предлагает недорогие надежные доводчики с двухскоростным режимом работы.
KDC – корейская компания. В производстве использует антикоррозионные материалы. Все комплектующие произведены в Германии. Продукция характеризуется продолжительным эксплуатационным сроком и доступной стоимостью.
Производитель из Тайваня Oubao поставляет на отечественный рынок доводчики, мощность которых составляет от 50 до 120 кг. Изделия представлены в нескольких цветовых гаммах.
Среди российских производителей следует отметить компании «Никирэт», NORA-M и «Экспостроймаш Плюс».
Дверной доводчик – выбор, монтаж и настройка конструкции Тихо и аккуратно закрыть дверь – это основная задача доводчика. Раньше эту миссию выполняло более простое приспособление – стальная
Установка доводчика на дверь и его регулировка своими руками
Первое устройство, помогающее закрыванию двери, представляло из себя стальную пружину. Ее крепили одним краем к дверной коробке, а другим непосредственно к самой двери. Работа пружины сопровождалась характерным грохотом, разносившимся по всему помещению. На смену примитивному механизму пришли современные доводчики, работу которых не слышно даже в полной тишине. Принцип работы механизмов разных моделей различается, поэтому и установка доводчика происходит по-разному.
Разновидности и критерии выбора доводчиков
Когда выбирают доводчики для входных дверей, в первую очередь интересуются их мощностью, и это правильно. Каждая дверь в зависимости от размера и материала изготовления имеет свой вес. Чем она тяжелее, тем мощнее должен быть закрывающий механизм. Только так устройство сможет корректно работать. Если мощности одного доводчика мало, выполняют монтаж двух механизмов, например, на массивную металлическую дверь.
Крепление доводчика для дверей может происходить в нескольких местах, что разделяет их на 3 вида:
Существуют нормативные стандарты, определяющие усилие доводчиков для дверей по классу EN1154. Чем массивнее створка, тем высшего класса должно быть устройство. Например, на металлическую бронированную дверь подойдет модель класса EN7, а легкую деревянную и пластиковую створку без труда закроет изделие 3, 4 или 5 класса.
Основные правила выбора
При выборе доводчика на двери, чтобы он правильно работал, надо учитывать внешние факторы и параметры створки. Нестандартная входная дверь высотой 2,5 м, постоянно обдуваемая боковым ветром, должна быть оборудована высоким классом изделия. Если габариты створки маленькие, а вес большой или наоборот, то класс доводчика на двери аналогично надо подбирать в большую сторону.
Однако неверен будет выбор мощного механизма на легкие двери. Большой запас мощности приведет к быстрому износу некоторых деталей створки. Если на пластиковую дверь закрепить мощный доводчик, петли быстро выйдут из строя, а саму створку открыть будет тяжело. И наоборот, монтаж на металлическую дверь изделия низшего класса приведет к его быстрой поломке. К тому же с массивной створкой он не справится.
Чтобы правильно подобрать доводчик на дверь, надо обратить внимание на такой параметр, как рабочая температура. Это важно, если монтаж механизма предполагается на улице. Существуют модели, способные функционировать при температурах от -45 до +70 о С.
Устройство и работа доводчиков для входных и межкомнатных дверей
Работа доводчиков довольно проста. Открывающаяся створка передает через рычаг усилие механизму, сопровождаемое сжатием пружины. После закрытия дверного полотна пружина приобретает свое исходное положение.
Устройство верхнего и нижнего доводчика немного различается:
Скрытая модель имеет аналогичное устройство, как и нижний доводчик. Одинаков и принцип работы, отличается только монтаж. Механизм устанавливают внутрь дверной коробки или рамы.
Многие модели оборудованы дополнительным клапаном, которым производится регулировка доводчика двери, за счет чего открытая створка начинает придерживаться с 70 о до полного закрытия.
Самостоятельный монтаж механизма

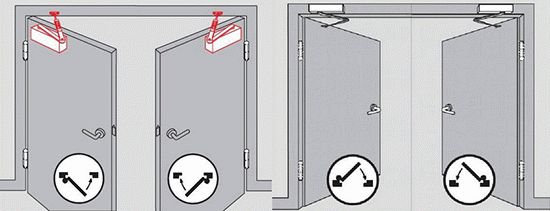

Прежде чем разобраться, как установить доводчик на дверь, надо обратить внимание, в какую сторону открывается створка. Проще всего выполняется монтаж своими руками верхних накладных моделей. На межкомнатные двери их можно установить с любой стороны. Здесь особых требований нет, и все зависит от эстетики. А вот открытие входной двери происходит наружу, и чтобы правильно выполнить на створку монтаж механизма, могут потребоваться дополнительные приспособления. Дело в том, что доводчик лучше установить внутри помещения, чтобы защитить его от агрессивных воздействий природной среды.
Существует простая инструкция, как выполнить монтаж механизма своими руками по типу открывания створки:
Чтобы подробней разобраться, как установить доводчик, надо изучить его схему крепления. Инструкция многих моделей содержит натуральный размер схемы, по которой легко нанести разметку своими руками. По готовым меткам сверлят отверстия и прикручивают саморезами корпус, а затем рычаг. Далее, выполняют их соединение между собой. Правильно установленный рычаг должен иметь прямой угол между предплечьем и створкой.
В конце делается регулировка доводчика двери винтами на корпусе. Ими выставляют скорость и торможение створки, режим закрытия и т. д. При желании можно отдельно купить декоративные накладки и замаскировать накладной корпус.
Монтаж на дополнительные приспособления
Если монтаж по стандартной схеме невозможен, используют дополнительные приспособления:
После монтажа происходит регулировка доводчика двери по стандартной инструкции.

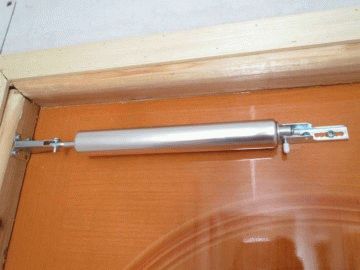

Пружинный механизм для дверей
Довольно устаревший, но еще встречающийся доводчик пружинный устанавливают на входных дверях. Простой автоматический механизм не имеет регулировки и срабатывает с постоянной силой, что позволяет держать двери всегда закрытыми. Однако со временем пружина растягивается, и ее усилие уменьшается. Тогда, как отрегулировать доводчик двери, чтобы створка плотно закрывалась? Иногда умельцы решают такую проблему укорачиванием пружины, но со временем все равно придется покупать новую.

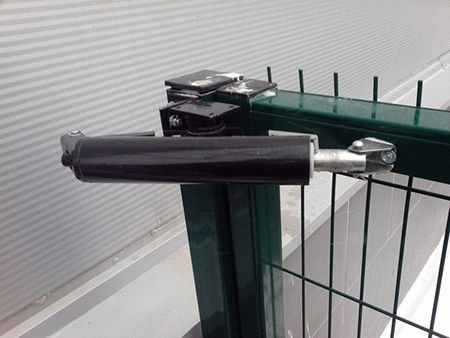

Модели доводчиков на калитку
Если требуется поставить уличный механизм, существует доводчик на калитку, в зависимости от модели отличающийся устройством и работой:
Чтобы установить механизм на калитку и настроить его своими руками, выполняют те же действия, что и при монтаже верхнего доводчика.
Инструкция настройки работы механизма
Когда встает вопрос, как отрегулировать доводчик, надо вспомнить, что к любой модели идет заводская инструкция. Там четко указано, как настроить работу механизма.
Обычно на корпусе изделия имеются регулировочные винты, обозначенные цифрами 1 и 2. Первым винтом регулируют угол открытия створки от 90 до 180 о . После этого начинается регулировка дверного доводчика вторым винтом, отвечающим за скорость закрытия створки. Когда дверь приоткрыта на 7–15 о , провернув на четверть оборота второй винт, добиваются плавного закрытия створки.
Обнаружение поломок и самостоятельный ремонт
О том, что пришло время выполнить ремонт доводчика, укажет неправильно или резко закрывающаяся дверь. Самая сложная поломка связана с утечкой масла через дефекты корпуса. Сделать ремонт корпуса своими руками удастся при небольшой трещине, заделав ее герметиком. Если повреждения значительны, ремонт здесь не поможет и придется покупать новое изделие. Иногда бывает, что доводчик просто не полностью заправили на заводе. Такой ремонт под силу в домашних условиях. Надо открутить регулировочные винты и в отверстия залить амортизаторную жидкость или моторное масло.
Ремонт деформированной штанги выполняют следующими методами:
К поломке можно отнести скорость закрывания дверного полотна. Здесь особый ремонт не нужен. Надо лишь регулировочными винтами сделать новые настройки, но не более двух поворотов от исходного положения.
После того как выполнена установка доводчика, необходимо делать периодические его осмотры. Это продлит срок службы механизма за счет своевременного выявления неисправностей.
Как правильно установить доводчик на пластиковую или металлическую дверь своими руками, как отрегулировать плавное закрывание двери
Дверной доводчик.Правильный подбор и монтаж
Назначение
Доводчики общего назначения являются, как правило, гидромеханическими устройствами и применяются для гарантированного закрытия двери.
По своей конструкции доводчики дверные могут отличаться типом используемого механизма: либо кулачковый либо реечный.
Надежность и срок службы доводчика определяются минимальным количеством циклов открытия-закрытия двери, которое доводчик должен отрабатывать без ухудшения параметров вне зависимости от условий эксплуатации. Согласно стандарту EN1154, доводчики дверные должны отрабатывать не менее 500 000 циклов.
Принцип работы
У большинства доводчиков принцип действия одинаковый :
Доводка(прихлоп) – это ускорение движения двери непосредственно перед закрытием, для преодоления сопротивления воздуха, резиновых уплотнителей или защелки замка. Регулируется с помощью винтового клапана и/или регулировкой рычага.
Усилие пружины доводчика (еще называют размером доводчика) обозначается, согласно Европейским Нормам (EN1154), индексом от 1 до 7 (EN1…EN7). Регулировка осуществляется смещением доводчика относительно петель или поворотом узла крепления рычага. Скорость закрывания у большинства доводчиков регулируется двумя винтовыми клапанами в пределах 180-15° и 15-0°.
Примечание: очень часто путают регулировку скорости закрывания с регулировкой мощности пружины. При любой скорости закрывания, мощность пружины не меняется.
Варианты установки
В зависимости от необходимого усилия пружины (EN1. EN7), возможны несколько положений доводчика, относительно петлевой части двери. Обратите внимание на то, что при этом угол открывания двери не одинаковый. У Dorma TS68 это 90 и 180 градусов.
ВНИМАНИЕ! Не используйте доводчик, как ограничитель открывания двери!Для ограничения хода двери используйте дверные упоры.
Сам корпус доводчика может располагаться как на двери, так и на коробке. А так же на внешней или внутренней стороне двери. Ниже на фото показана установка на коробку, изнутри помещения. Дверь открывается наружу.
Техническое обслуживание
Не реже одного раза в год следует заменять смазку в шарнире соединения двух половинок рычага. Если доводчик стоит на уличной двери, то обязательно проявятся сезонные колебания температур. Зимой масло становится густым, а летом наоборот. Поэтому дважды в год (а если требуется, то и чаще) производят регулировку доводчика.
Ошибки при выборе и эксплуатации
Как нельзя выбирать доводчик.
“Мне нужен такой не большой доводчик – у меня дверь легко ходит”. Эту фразу произносит каждый второй покупатель. Подразумевается легкость открывания-закрывания двери.
Если присутствуют затирания полотна двери о коробку, тугой ход петель – эти неисправности нужно устранить. Выбор доводчика с бОльшим усилием закрывания, как правило, не решит проблемы. К тому же неисправность может со временем прогрессировать и выбор доводчика, исходя из его физических размеров и цены, будет неверным.
Неправильная эксплуатация доводчика:
Помните: не все доводчики рассчитаны на зимние условия эксплуатации. Есть сомнения, тогда устанавливайте с внутренней стороны двери.
Не забывайте, что доводчики необходимо периодически менять.
Если доводчик перестал придерживать дверь и регулировка не спасает, стало подтекать масло – его следует заменить, дальнейшее пользование им становится не безопасным.
Подробное описание установки и регулировки
Комплект поставки: доводчик Dorma TS-68, рычаг, крепеж, монтажная схема.
Место установки: алюминиевая дверь со стеклом, ориентировочный вес 50 кг и ширина 850 мм.

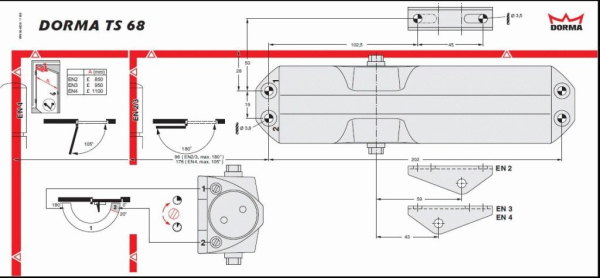

Выбираем схему установки для EN2/3, к тому же остается возможность открыть дверь на 180 градусов.

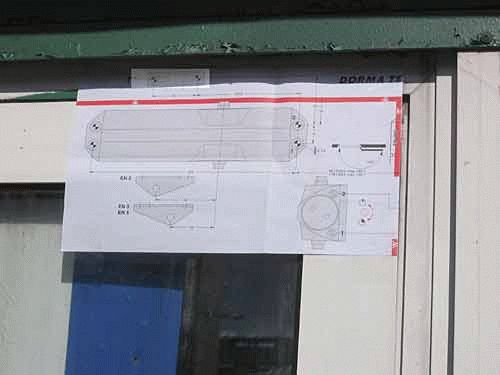

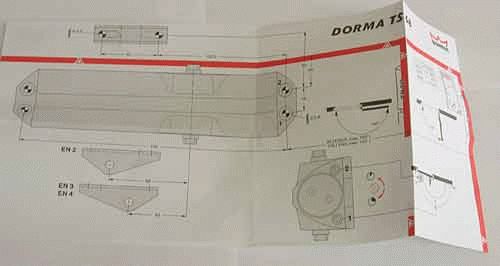

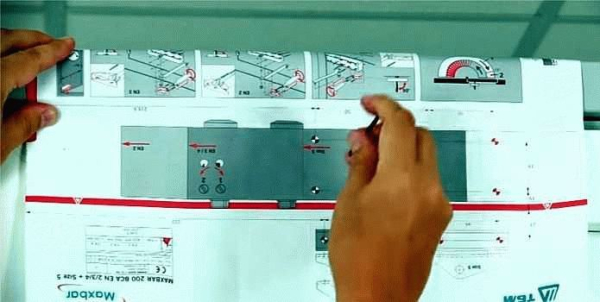

У большинства производителей монтажная схема сделана в натуральную величину, поэтому ее можно наложить на дверь и по ней делать разметку.На монтажной схеме красными линиями обозначено: горизонтальной – верхний край двери, вертикальными – петлевой край двери. Складываем схему по линии для выбранного способа установки.

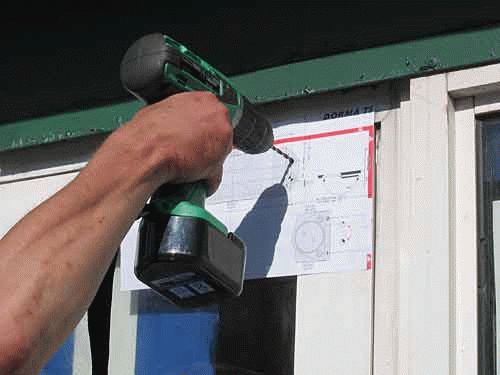

Кусочками скотча крепим на дверь.
Керном отмечаем будущие отверстия.
Сверлим отверстия для корпуса доводчика и для лапки рычага.

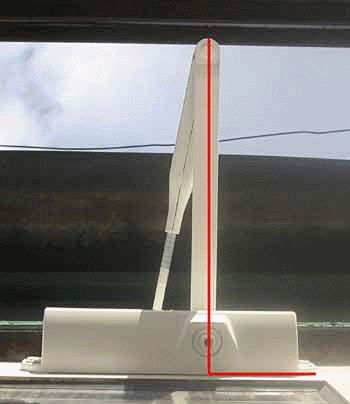

По монтажной схеме правильно соорентируйте доводчик. Dorma TS68 располагается торцом с регулировочными винтами в сторону петель. Крепим корпус доводчика.
Разъединяем рычаг в колене на две половинки. Крепим лапку рычага. Помним, что лапка может устанавливаться в двух положениях. В нашем случае для EN3-EN4.
Крепим вторую половину рычага к доводчику.
Половинка рычага с лапкой также состоит из двух половинок, имеющих резьбовое соединение. Вращая половинки, можем регулировать длину этой части рычага. Рычаг может устанавливаться двумя способами: для дверей с защелками или без них.
Регулировка скорости закрывания доводчика и прихлопа. На торце доводчика расположены два регулировочных винта, а рядом с ними, на приливе корпуса, обозначены цифры 1 и 2.
В нашем случае винтом «1» регулируется диапазон от 15 до 180 градусов, а винтом «2» от 0 до 15 градусов. Начинаем с диапазона 15-180 градусов. Открываем дверь на 90 или 180 градусов (в зависимости от способа монтажа) и отпускаем. Винт «1» закручиваем для замедления или откручиваем для ускорения закрывания двери. Винтом «2» регулируем доводку(прихлоп) до уверенного срабатывания защелки двери.
Особо накручивать винты не надо. Изменения в скорости закрывания чувствуются даже при повороте винта на четверть оборота.
Дверной доводчик.Правильный подбор и монтаж [http://www.wikizamki.org/links.htm] Содержание Назначение Доводчики общего назначения являются, как правило, гидромеханическими устройствами
