Нормы установки коаксиального дымохода: основные требования к монтажу

Выбор оптимального дымохода для газового котла – непростая, но вполне реализуемая задача. Ведь хочется, чтобы это была предельно простая в монтаже и эксплуатации конструкция, да еще и с высоким КПД. Всем требованиям отвечает коаксиальный тип, установка которого может стать некой «загвоздкой». Согласны?

Мы поможем разобраться в достаточно сложных вопросах. Предоставляем посетителям сайта обширную информацию о правилах сооружения коаксиального дымоотвода, о подборе и обустройстве оптимального варианта. У нас вы найдете ценные советы по декорированию участков каналов, проложенных внутри домов.

В предложенной нами статье подробно описаны нормы установки коаксиального дымохода. Приведены полезные схемы для его грамотной сборки и монтажа. Информацию подтверждают и дополняют фото-подборки и видео-руководства.

Принцип работы и устройство

В семействе устройств для отведения продуктов сгорания коаксиальный дымоход стоит особняком. Эта современная конструкция гораздо эффективнее и безопаснее, чем обычная дымоходная труба. Такая система идеально подходит для котлов с закрытой камерой сгорания.

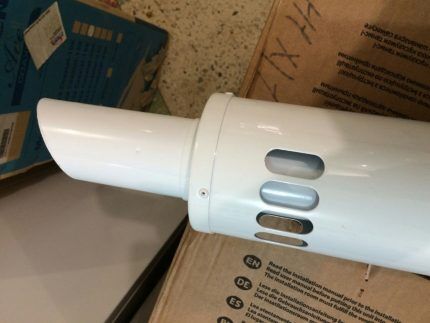

Чтобы сделать коаксиальный дымоход, необходимо взять две трубы разного диаметра и вложить узкую трубу внутрь широкой. Еще нужно соединить внутреннюю сторону широкой трубы и внешнюю сторону узкой трубы специальными перемычками таким образом, чтобы центральные оси обеих труб совпадали. Ну вот, коаксиальный дымоход готов.

На практике такую конструкцию, разумеется, проще и надежнее купить, чем сделать. Стоимость коаксиального дымохода будет повыше, чем цена обыкновенной трубы из нержавеющей стали, но расходы окупятся в полной мере.

Галерея изображенийФото из Использование коаксиального дымохода позволяет выводить продукты сгорания через фасад дома, нет необходимости устанавливать 5 м вертикальной дымовой трубы Сборку дымохода коаксиального типа можно провести собственными руками, по стоимости это наиболее дешевый способ устройства дымовой трубы Круглые в сечении и гладкие внутри коаксиальные трубы лучше всех выводят дымовые образования котлов и печей на твердом и жидком топливе, считаются идеальными для работы с газовым оборудованием Кроме горизонтальных схем установки коаксиальных труб активно применяются вертикальные, потому что при эксплуатации не сжигается кислород в помещении Монтаж дымохода следует выполнять в соответствии с инструкцией изготовителя. К примеру, в сторону оголовка трубы должен соблюдаться уклон в 1 см на 1 м, чтобы назад не стекал конденсат Коаксиальные системы выпускают в утепленном варианте и в модификациях без утепления. При использовании утепленных элементов дымоход можно вывести над кровлей и проложить большую часть трубы параллельно фасаду Длину горизонтальной части системы ограничивают указания производителя. Обычно она не может превышать 3 – 4 м Из-за сбрасываемого в атмосферу дыма коаксиальный дымоход нельзя устанавливать ближе чем на 1 м под окнами. Исключение – вентиляционные окна фронтонов Коаксиальный дымоход на бревенчатом фронтонеДоступный по цене и схеме реализации вариантУстановка в паре с оборудованием любого типаВертикальные варианты коаксиальных конструкцийОшибки в установке горизонтальной трубыУтепленные модификации трубДлина горизонтальных участковВывод коаксиального патрубка на фронтоне

Двойная труба необходима для одновременного выполнения двух функций. По внутренней узкой трубе из топки котла отводятся продукты сгорания. А через просвет между внутренней и внешней трубой в камеру сгорания поступает воздух, т.е. кислород, необходимый для горения топлива.

Такое решение имеет целый ряд преимуществ. Альтернативой коаксиальному дымоходу является традиционный дымоход в сочетании с принудительным нагнетанием воздуха в камеру сгорания.

В этом случае воздух обычно забирается из помещения, в котором установлен котел. Коаксиальный же дымоход позволяет брать воздух с улицы и подавать его непосредственно в топку.

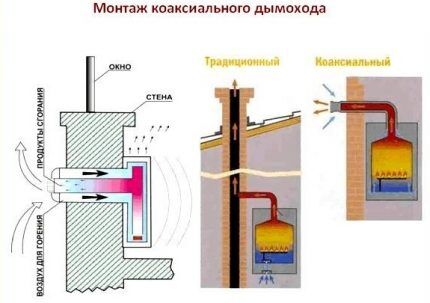

На схеме изображен общий принцип работы коаксиального дымохода, а также его устройство по сравнению с традиционной дымоходной трубой (+)

Что происходит в таком дымоходе во время работы котла? Горячие продукты сгорания движутся по внутренней трубе наружу, а в обратном направлении идет параллельный поток свежего холодного воздуха. В результате происходит совершенно естественный теплообмен: горячий газы отдают тепло соседнему холодному потоку.

Воздух поступает в камеру сгорания уже в подогретом состоянии, что повышает общий КПД котла, ведь не нужно тратить драгоценные килоджоули на подогрев воздушных масс. При этом температура наружной поверхности коаксиального дымохода заметно ниже, чем при использовании стандартной дымоходной трубы. Это обстоятельство и делает конструкцию более безопасной.

Еще одно преимущество коаксиального дымохода — более простой монтаж котла, потому что не придется устанавливать систему принудительной вентиляции. Кроме того, к этим конструкциям предъявляются иные требования, чем к традиционным дымоходам. В результате система удаления продуктов сгорания занимает меньше места.

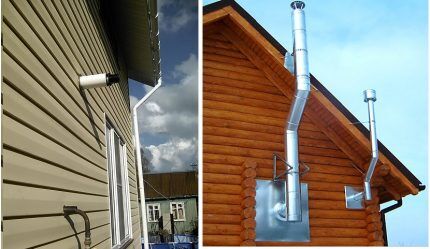

На наружной стороне здания труба коаксиального дымохода смотрится гораздо лаконичнее и занимает меньше места, чем при наружном монтаже традиционного дымохода

Коаксиальные дымоходы универсальны, их можно устанавливать и с газовыми котлами, и с устройствами, работающими на жидком или твердом топливе. В продаже имеются дымоходы с различным диаметром, что позволяет подобрать подходящие трубы для конкретного котла.

Монтаж традиционного дымохода в уже построенном здании — задача довольно сложная. Если установка дымохода не была предусмотрена при проектировании, приходится проходить перекрытия и кровлю или выводить дымоход наружу.

Громоздкое сооружение может создать проблемы как внутри здания, так и снаружи. Но коаксиальные конструкции проще и компактнее. Вывод такого дымохода на наружную стену выглядит лаконично, он не испортит внешний вид дома.

Особенности монтажа коаксиальных дымоходов

Дымоходы этого типа могут быть установлены горизонтально или вертикально. Предпочтительнее первый вариант, который считается более простым и занимает меньше пространства. При этом следует соблюдать ряд требований:

Отдельно стоит рассмотреть ситуацию, когда выход трубы коаксиального дымохода расположен под балконом или каким-нибудь навесом. Это вполне допустимая ситуация, но при этом необходимо учесть следующий момент.

Нужно мысленно провести окружность в плоскости, перпендикулярной стене. Центром окружности станет место соединения навеса и стены, а радиусом — длина навеса или балкона.

Труба дымохода должна выступать за пределы этой условной границы. Получается, что чем ближе к навесу находится отверстие для дымохода, тем длиннее должна быть наружная часть трубы.

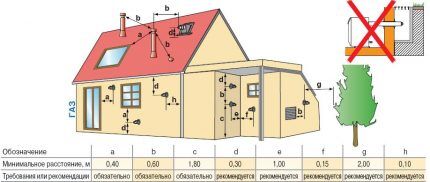

На этой схеме наглядно продемонстрированы основные требования к размещению коаксиального дымохода относительно различных объектов, расположенных рядом с ним (+)

Считается, что длина коаксиального дымохода при использовании горизонтальной схемы монтажа не может быть более, чем три метра. Это общее правило, из которого существуют исключения. Например, некоторые модели дымоходов Ferroli могут иметь длину четыре или пять метров.

Набор материалов для монтажа коаксиального дымохода зависит от типа его расположения, но в целом список элементов может выглядеть следующим образом:

Обычно комплект поставки коаксиального дымохода включает все необходимые для его монтажа элементы. Чтобы провести трубу через стену, перекрытие или крышу, необходимо использовать огнестойкие прокладки. Они позволят предотвратить перегрев и возгорание окружающих дымоход материалов.

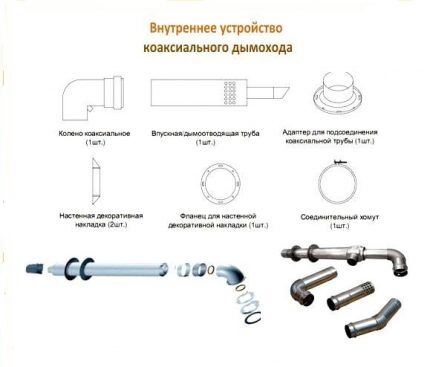

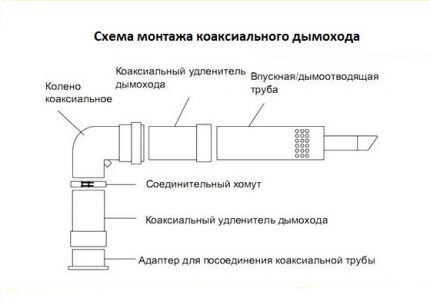

На этой схеме продемонстрированы отдельные элементы коаксиального дымохода. Если трубу необходимо нарастить, следует заказать дополнительные детали промышленного производства (+)

Вот один из вариантов: в стене делают отверстие и вставляют в него гильзу из асбоцементной трубы. Затем пространство между поверхностью коаксиальной трубы и гильзой заполняют асбестовым шнуром. Все элементы коаксиального дымохода должны быть изготовлены в промышленных условиях и соответствовать установленным стандартам.

Не рекомендуется использовать самодельные конструкции даже для переходника. Некоторые самодеятельные мастера пытаются нарастить длину труб, используя уплотняющую ленту и высокотемпературный герметик. Но этот вариант не выдерживает никакой критики с точки зрения безопасности.

Основные требования к установке

Тип установки — горизонтальный или вертикальный — зависит от особенностей помещения, в котором будет размещен котел. В пространстве между котлом и стеной, в которую будет выведен коаксиальный дымоход, не должно быть никаких посторонних предметов, это важное требование безопасности.

При этом место выхода трубы дымохода из стены и патрубок котла, к которому ее подключают, должно разделять не менее 1,5 м по вертикали. Труба также должна иметь небольшой уклон — около 3 градусов, чтобы обеспечить отток сконденсировавшейся на поверхности коммуникаций влаги.

Пространство между котлом и стеной, в которую выведен коаксиальный дымоход, не должно быть загромождено никакими посторонними предметами

Следующий важный параметр — диаметр трубы и патрубка котла. По размерам они должны совпадать. Ни в коем случае не допускается установка трубы, диаметр которой уже, чем размеры отводящего патрубка нагревательного прибора.

Перед началом монтажа следует внимательно изучить технический паспорт и устройство котла, чтобы убедиться, что размеры патрубка и дымохода соответствуют установленным нормам. Патрубок котла может располагаться сверху или сбоку. Считается, что верхнее расположение патрубка упрощает монтаж.

Размеры патрубка котла для дымохода, переходника и коаксиальной трубы должны соответствовать друг другу. Использование трубы меньшего диаметра недопустимо

Для присоединения трубы дымохода обычно используют переходник в виде тройника, колена или отрезка обычной трубы. При этом внутри переходника не должно быть никаких препятствий для продвижения газовых и воздушных масс.

Если длину коаксиальной трубы приходится наращивать, следует позаботиться о герметичности соединения. Для этого используют обжимные хомуты. Подобным же образом соединяют переходники, колена и другие элементы дымохода.

Отдельные элементы коаксиального дымохода вставляют друг в друга таким образом, чтобы не создавать препятствий для перемещения воздуха и продуктов сгорания. Места соединения жестко фиксируются хомутами (+)

Не рекомендуется выполнять конструкцию, которая включает более двух колен. Общая длина коаксиального дымохода, состоящего из нескольких разнонаправленных участков должна составлять не более трех метров.

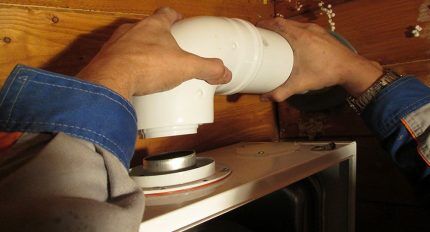

В ходе монтажа коаксиального дымохода его нижние элементы вставляют в верхние и жестко фиксируют хомутами. Такой способ соединения позволяет обеспечить хорошую тягу. Отдельные элементы должны входить друг в друга на глубину не менее половины диаметра конструкции в соответствии с требованиями к коаксиальным дымоходам.

Для надежности место выхода трубы из наружной стены задувают монтажной пеной. Сверху устанавливают специальные декоративные решетки, чтобы место монтажа выглядело привлекательно. Решетку можно приклеить подходящим клеевым составом, например, жидкими гвоздями.

Часть коаксиальной дымовой трубы, проложенную внутри помещения, можно замаскировать, например, с использованием короба из гипсокартона:

Галерея изображенийФото из Для того чтобы скрыть прокладку внутренней части коаксиальной трубы, сооружается короб из гипсокартона. Для его монтажа устанавливаются направляющие CD Перед зашивкой каркаса зазоры в отверстие, через которое коаксиальная труба выходит на улицу, следует запенить монтажной пеной. Раствор не применяют, т.к. труба при работе слегка вибрирует Сначала зашивают часть каркаса, прилегающую к стене, которая маскирует основание конструкции Устанавливают внешнюю часть гипсокартонного короба непосредственно над трубой. Швы и точки крепления обрабатывают грунтом перед отделкой стены Шаг 1: Устройство каркаса для масировкиШаг 2: Запенивание отверстия в проходе через стенуШаг 3: Зашивка нижнего яруса каркасаШаг 4: Установка короба над коаксиальной трубой

Проблема неправильного уклона

По поводу уклона трубы коаксиального дымохода может возникнуть вопрос: куда именно он должен быть направлен? Одни специалисты утверждают, что конденсат должен стекать в сторону котла. По мнению других мастеров, уклон нужно делать в обратную сторону, чтобы влага стекала по трубе на землю. В обоих случаях приводят резонные аргументы.

Вполне логичным выглядит вариант, при котором капельки конденсата перемещаются как можно дальше от котла. Топка защищена от ненужной влаги, которая остается за пределами дома и естественным образом растворяется в окружающей среде. Все выглядит именно так до тех пор, пока температура окружающего воздуха не опускается ниже нуля.

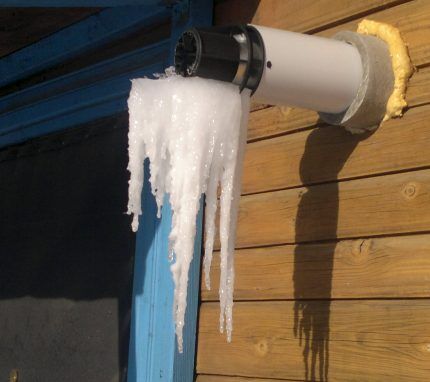

Обледение трубы коаксиального дымохода — естественное, но опасное явление. Ледяные отложения препятствуют удалению продуктов сгорания и поступлению в топку свежего воздуха

При наступлении морозов на коаксиальной трубе, установленной с уклоном к земле, капельки конденсата замерзают, образуя ледяную корку. Обледенение может наблюдаться как на наружной части дымохода, так и в пространстве между двумя трубами коаксиальной конструкции.

Это происходит, потому что температура внешнего контура дымохода этого типа невысока, ее недостаточно для того, чтобы быстро растопить наледь. В результате ледяные отложения создают препятствия для нормального поступления воздуха в топку, а также для эффективного удаления продуктов сгорания.

А это снижает эффективность работы устройства. Длительная работа котла при обледеневшем коаксиальном дымоходе может даже привести к существенным поломкам оборудования. Получается, что в теплых регионах, где даже зимой морозов практически не бывает, коаксиальный дымоход можно установить с уклоном к земле.

Во всех же остальных случаях рекомендуется сделать уклон трубы по направлению к котлу, что обычно соответствует рекомендациям производителей этих конструкций. Что же делать с конденсатом, который при такой установке будет стекать к отопительному прибору?

Все просто, необходимо установить и использовать специальную емкость для сбора конденсата. Такой конденсатосборник — небольшое устройство, которое справляется со своими задачами вполне удовлетворительно. Частично проблему промерзания дымохода можно решить с помощью его утепления, но стопроцентных гарантий эта мера не дает.

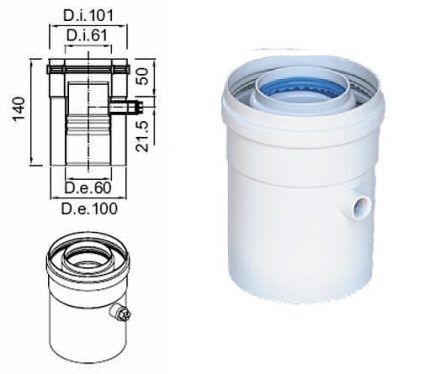

Эта схема демонстрирует устройство специального элемента — сборника для конденсата. Он улавливает капельки влаги, стекающие по коаксиальной трубе к котлу, и защищает оборудование от коррозии

Некоторые умельцы считают, что предотвратить замерзание конденсата в коаксиальном дымоходе с уклоном к земле можно, если укоротить внутреннюю трубу, однако специалисты не рекомендуют самостоятельно изменять конструкцию.

По вопросу обледенения коаксиального дымохода также существует еще одно интересное мнение: чем больше диаметр трубы, тем ниже вероятность замерзания конденсата. Пока умельцы ломали копья, обсуждая оптимальный уклон коаксиального дымохода, производители позаботились о создании специального комплекта.

Чтобы предотвратить обледение коаксиального дымохода, рекомендуется использовать специальную модель с оголовком против обледенения. Забор воздуха в такую трубу осуществляется через отверстия на ее нижней стороне

Такая конструкция устойчива к обледенению и рассчитана на эксплуатацию в условиях суровой российской зимы. Это устройство снабжено удлиняющей насадкой для газоотводящей (т.е. внутренней) трубы. Внутри насадки установлена узкая защитная спираль. При этом отверстия для забора воздуха по краю наружной трубы расположены снизу.

Основы выбора горизонтального или вертикального типа

Выполнить все требования, предъявляемые к горизонтальному монтажу коаксиального дымохода, не всегда возможно. С трудностями можно столкнуться, если помещение, где установлен котел, очень маленькое. Проблемной может оказаться и наружная сторона здания. Например, при наличии окон, близко расположенных друг к другу.

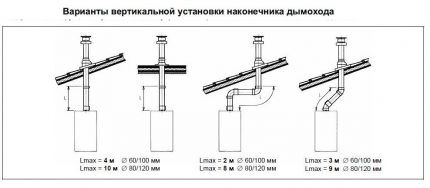

При необходимости коаксиальный дымоход можно вывести вертикально через наклонную или плоскую кровлю с использованием соответствующих погодных насадок. Длина такого дымохода зависит от мощности подключенного к нему котла (+)

Бывает и так, что расстояние до соседних зданий слишком маленькое, чтобы обеспечить нормальную тягу коаксиального дымохода. Если соблюсти все условия при горизонтальном монтаже конструкции не удается, следует отдать предпочтение вертикальной установке, т.е. вывести трубу через крышу.

При вертикальном монтаже коаксиального дымохода, как и при установке традиционной трубы, используются кронштейны. Они позволяют удерживать конструкцию в правильном положении и на расстоянии от стен.

При выводе коаксиального дымохода через кровельный пирог следует особое внимание уделять вопросам пожарной безопасности. Здесь следует использовать изолирующие патрубки, а также рекомендовано применение изоляции, устойчивой к огню.

Также используют защитные кожухи, чтобы изолировать дымоход от контакта с другими предметами и материалами. Между коаксиальной трубой и участком перекрытия следует оставить небольшой воздушный зазор, но кровлю в месте выхода трубы заделывают очень тщательно. Место стыка трубы и кровли накрывают плотным защитным кожухом.

Устройство хорошей вентиляции

Может показаться, что нагревательный прибор с закрытой камерой сгорания и наличие коаксиального дымохода избавляет владельцев дома от необходимости обеспечивать котельную нормальной вентиляцией. Действительно, воздух в топку поступает снаружи, а продукты сгорания удаляются по надежному герметичному каналу.

Однако необходимость вентилировать помещение, в котором установлен котел, все же необходимо. Для начала, нормальный воздухообмен позволит поддерживать оптимальный уровень влажности в комнате, что препятствует развитию коррозионных процессов и защищает корпус оборудования от разрушения.

А еще следует учесть, что любая система может со временем выйти из строя. Если в котельной налажена хорошая вентиляция, то в случае поломки небольшое количество угарного газа будет удаляться из помещения естественным путем. В результате риск случайного отравления угарным газом становится значительно ниже.

Выводы и полезное видео по теме

Видео #1. Устройство коаксиального дымохода, принцип его работы и особенности монтажа представлены в следующем видеоматериале:

Видео #2. Здесь подробно показана комплектация коаксиального дымохода промышленного производства:

Видео #3. Обзор коаксиального комплекта с защитой от обледенения:

Коаксиальный дымоход — удобное и простое в монтаже устройство, которое может заметно улучшить жизнь в доме. Но чтобы такой дымоход функционировал эффективно, важно соблюдать нормы и требования при его установке.

Появились вопросы в ходе ознакомления с материалом, нашли недочеты или есть желание рассказать о собственном опыте в деле сборки и в использовании коаксиальной дымовой трубы? Размещайте, пожалуйста, комментарии в расположенном под статьей блоке. Оставляйте посты с вашим мнением и фото по теме.
