Чтобы дача ничем не уступала городской квартире по уровню комфорта, на участке следует проложить минимальный набор инженерных коммуникаций, одной из которых является канализационная система. Последнюю можно оборудовать своими руками.

Канализация на даче своими руками: схема месторасположения элементов канализации, как сделать и с чего начать

Канализация на даче своими руками

Оглавление:

Особенности дачной канализации

Индивидуальную систему канализации можно оборудовать лишь при условии наличия центрального водоснабжения. В отсутствие такового лучше вырыть выгребную яму и поставить дачный туалет.

Канализация на даче своими руками: схема месторасположения элементов канализации, как сделать и с чего начать

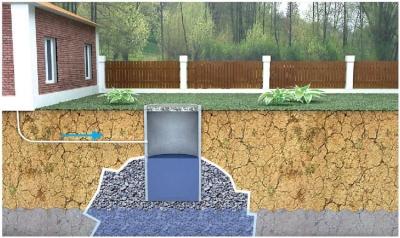

Выгребная яма

Если участок подключен к водопроводу, то в доме можно обустроить все удобства – раковину, душ и туалет. Сточные воды от этих приборов нужно выводить за пределы дома. С этой целью можно поставить накопитель, который периодически будет очищаться ассенизаторской машиной, или септик – специальный очистной прибор, обеспечивающий повторное использование стоков. Более того, к основной канализации можно подключить ливневую, которая будет скапливать и выводить за границы участка атмосферные осадки и воду, образующуюся при таянии снега.

Канализация на даче своими руками: схема месторасположения элементов канализации, как сделать и с чего начать

Септик на даче

Выходит, канализация на даче своими руками должна включать в себя:

    сантехническое оборудование;
    внутреннюю канализацию, которая объединяет стоки со всех приборов;
    внешнюю канализацию для отвода стоков;
    очистное устройство.

Этап 1. Проект

Вначале составляется проект. Чертеж можно сделать на простой миллиметровой бумаге, но лучше воспользоваться специальной утилитой – так быстрее и удобнее. В проекте указывается месторасположение сантехнического оборудования, трубопроводов и очистного сооружения.

Обратите внимание! Зачастую для дачной канализации вполне достаточно одного очистного устройства и одной выводящей трубы.

Заранее предусматривается возможность подключения к системе других построек на участке – к примеру, бани. При расчете размеров канализационной сети в первую очередь учитывается количество жильцов. Принято считать, что от среднестатистического человека генерируется примерно 200 л стоков в сутки.

Кроме того, принимаются во внимание климатические особенности. Если речь идет о северных регионах страны, то выводящая труба прокладывается ниже линии промерзания почвы или утепляется. Иначе есть риск замерзания системы в зимнее время.

Этап 2. Месторасположение элементов канализации

Канализация на даче своими руками: схема месторасположения элементов канализации, как сделать и с чего начать

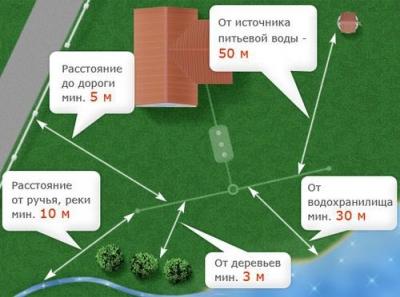

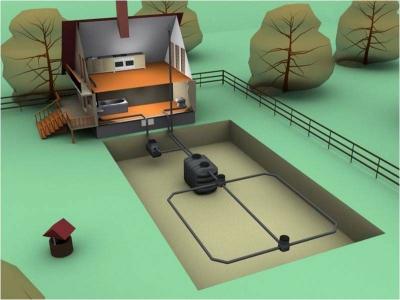

Схема расположения септика

К месторасположению элементов сети, в частности находящихся на улице, следует отнестись со всей ответственностью.

Канализация на даче своими руками: схема месторасположения элементов канализации, как сделать и с чего начать

Пример уклона труб канализации

Прежде всего, учитывается рельеф местности. Обычно на загородных участках обустраивается безнапорная канализация, в которой сточные воды поступают к месту утилизации естественным путем. В таких случаях трубы прокладываются под определенным наклоном (порядка 5 см на погонный метр) во избежание застоя стоков.

Канализация на даче своими руками: схема месторасположения элементов канализации, как сделать и с чего начать

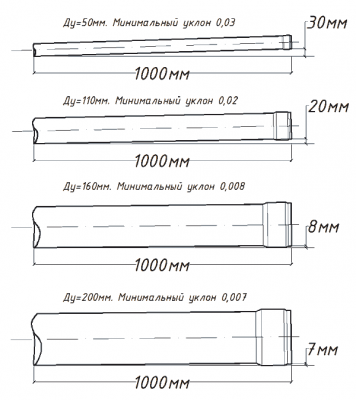

Уклоны канализационных труб

Не менее важным моментом являются санитарные нормы. Согласно им недопустима установка очистных сооружений вблизи скважин, колодцев и прочих источников воды.

Также при выборе места установки сооружений проверяется возможность беспрепятственного подъезда ассенизаторской машины.

Канализация на даче своими руками: схема месторасположения элементов канализации, как сделать и с чего начать

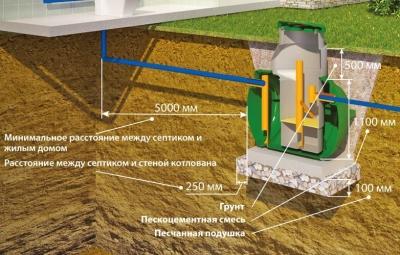

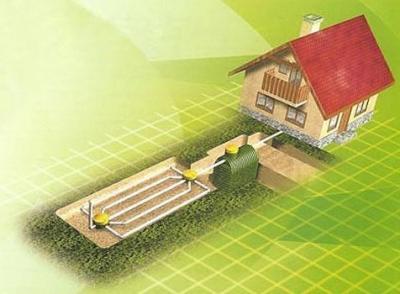

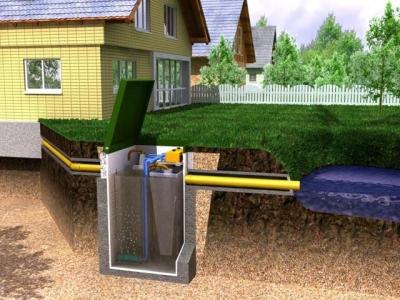

Схема обустройства септика на даче

Этап 3. Очистное устройство

Идеальным вариантом для загородного участка является септик – усовершенствованный аналог выгребной ямы, требующий минимальных расходов и усилий при эксплуатации. Более того, если оборудовать многокамерный септик, то очищенные стоки можно будет повторно использовать, скажем, для полива сада или огорода.

Читайте также »   Ремонт в детской комнате

Канализация на даче своими руками: схема месторасположения элементов канализации, как сделать и с чего начать

Септик РОСТОК

Есть большое количество моделей септиков, производимых как отечественными, так и зарубежными фирмами. У каждой имеются свои сильные и слабые стороны. Больше всего для дачи подходят септики «Росток Дачный» (стоимость – порядка 29 тысяч рублей) или «Микроб-600» (рассчитан на три-четыре человека, стоимость – 15 тысяч). Но при незначительном объеме системы целесообразнее самостоятельно построить септик.

Обратите внимание! Невзирая на то, самодельный септик или заводской, общие правила установки неизменны.

Как устроен септик

Канализация на даче своими руками: схема месторасположения элементов канализации, как сделать и с чего начать

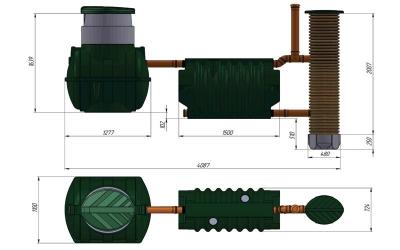

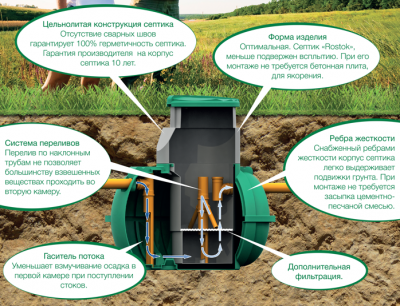

Септик Росток Дачный

Септик можно соорудить как с готовых деталей, так и «с нуля», но в любом случае грамотный монтаж предусматривает хотя бы минимальные знания о принципе работы прибора.

Септик – это две (реже – три) емкости, сообщающиеся перепускными горловинами. Объем первой емкости больше, если сравнивать с остальными. Туда попадают выводимые из внутренней сети стоки. Характерно, что жидкость находится в каждой из емкостей определенное время, в течение которого постепенно очищается.

Канализация на даче своими руками: схема месторасположения элементов канализации, как сделать и с чего начать

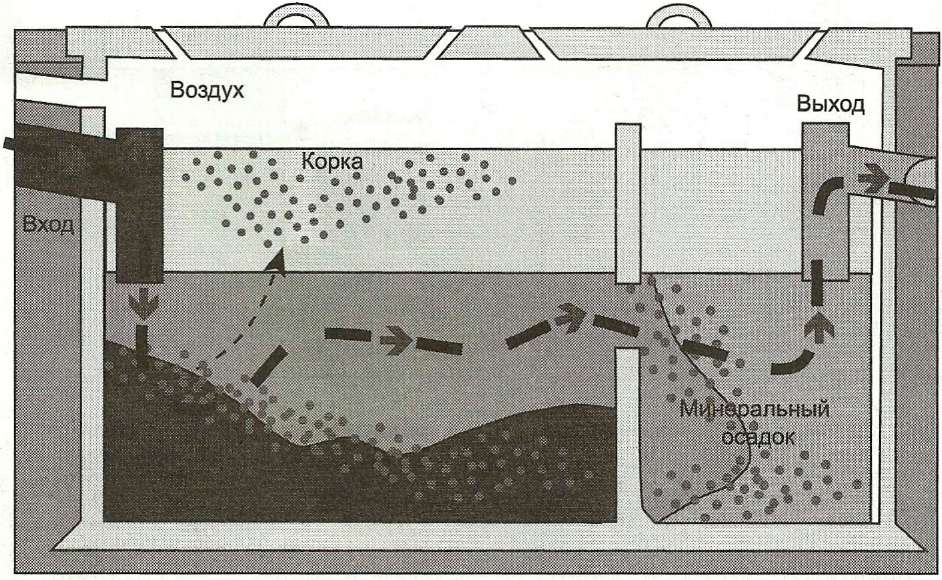

Устройство септика

В ходе фильтрации растворенные в жидкости газы поднимаются и выводятся наружу, в то время как твердые частицы оседают на дно и образуют так называемый активный ил. В этом иле живут анаэробные бактерии, которые расщепляют органику на отдельные химические элементы и не нуждаются в кислороде.

В верхней части первой емкости установлена труба, посредством которой очищенные стоки переливаются во вторую.

Процедура очистки повторяется два-три раза, затем жидкость попадает в последний резервуар, где установлена песчано-каменная фильтрационная «подушка». Через эту «подушку» жидкость попадает в почву.

Канализация на даче своими руками: схема месторасположения элементов канализации, как сделать и с чего начать

Монтаж септика

Обратите внимание! Для вывода отфильтрованных стоков в грунт можно использовать также специальную дренажную систему.

Цены на различные модели септиков

Септики

Строительство септика

Канализация на даче своими руками: схема месторасположения элементов канализации, как сделать и с чего начать

Бетонный септик своими руками

Если планируется самостоятельное изготовление септика, то советуем сделать выбор в пользу капитального бетонного сооружения. Ниже приведена последовательность действий.

Шаг 1. Вначале определяется нужная накопительная емкость прибора. В идеале она должна равняться 3-дневному объему сточных вод всех жильцов дома. Таким образом, если в доме живут три человека, то накопительная емкость должна составлять 1,8 кубометра.

Обратите внимание! Септик устанавливается не ближе, чем в пятнадцати метрах от жилых зданий.

Шаг 2. Далее следуют земляные работы. Вырывается котлован под септик – вручную или с помощью спецтехники.

Канализация на даче своими руками: схема месторасположения элементов канализации, как сделать и с чего начать

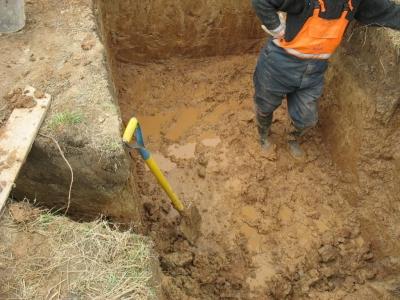

Земляные работы

Шаг 3. Дно укрывается 20-сантиметровой песчаной «подушкой».

Шаг 4. Формируется опалубка. Доски или ДСП-листы надежно укрепляются, т. к. вес конструкции будет внушительным. В опалубке проделывается перепускное отверстие, для чего между стенками вставляется небольшая трубка из металла или пластика.

Канализация на даче своими руками: схема месторасположения элементов канализации, как сделать и с чего начать

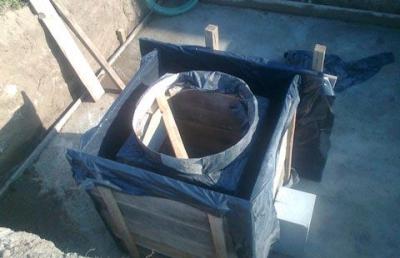

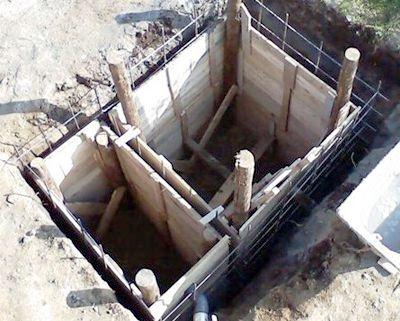

Опалубка для монолитного септика

Канализация на даче своими руками: схема месторасположения элементов канализации, как сделать и с чего начать

Опалубка для монолитного септика

Шаг 5. Из железной арматуры формируется армирующий каркас. Пересекающиеся пруты связываются стальной проволокой. Важно, чтобы ни один элемент арматуры не выходил за грани будущей конструкции.

Шаг 6. Опалубка заливается бетонным раствором, причем это нужно сделать за один заход. В процессе заливки раствор обрабатывается вибробуром – это необходимо для того, чтобы заполнить весь объем, который ограничен опалубкой, и удалить пузырьки воздуха.

Канализация на даче своими руками: схема месторасположения элементов канализации, как сделать и с чего начать

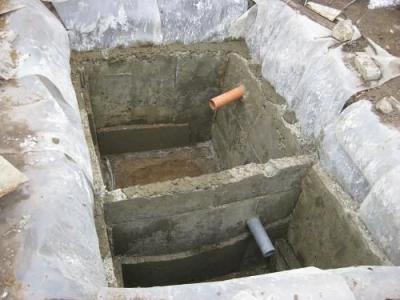

Бетонные стенки после снятия опалубки

Канализация на даче своими руками: схема месторасположения элементов канализации, как сделать и с чего начать

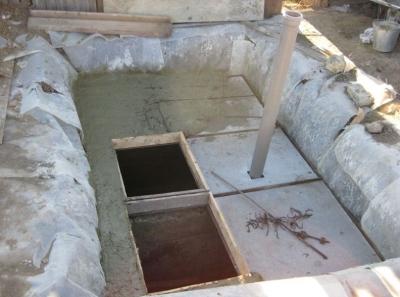

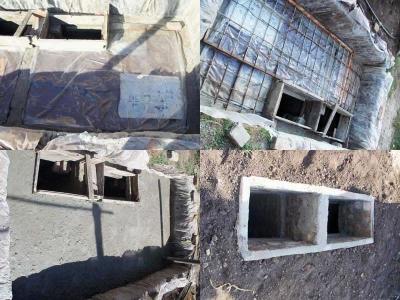

Этапы обустройства перекрытия

Канализация на даче своими руками: схема месторасположения элементов канализации, как сделать и с чего начать

Устройство перекрытия септика

Шаг 7. Перекрытие формируется из досок и металлических уголков, уложенных параллельно. Поверх уложенных элементов настилается пленка полиэтиленовая. Далее производится армирование металлической сеткой. Когда основание подготовлено, заливается слой бетона. Также перекрытие можно сформировать из готовых железобетонных плит, уложенных на стенки септика с зазором до 2 см.

Читайте также »   Опоры для клематисов в саду своими руками: фото, чертежи, красивые

Канализация на даче своими руками: схема месторасположения элементов канализации, как сделать и с чего начать

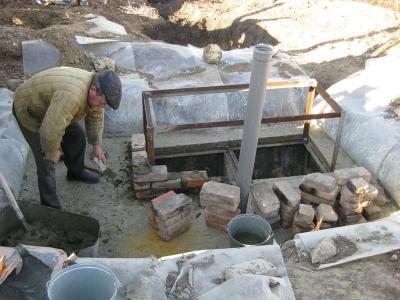

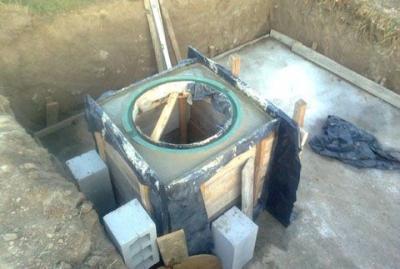

Обустройство горловин камер септика

Шаг 8. Котлован засыпается песком и грунтом послойно. На поверхности остаются только вентиляционные трубы (высота над поверхностью грунта до 1,2 см) и крышки, защищающие горловины камер септика.

Канализация на даче своими руками: схема месторасположения элементов канализации, как сделать и с чего начать

Гидроизоляция опалубки перед заливкой бетона

Канализация на даче своими руками: схема месторасположения элементов канализации, как сделать и с чего начать

На готовую бетонную горловину необходимо надеть пластиковую крышку

Канализация на даче своими руками: схема месторасположения элементов канализации, как сделать и с чего начать

Крышка для горловины септика

Канализация на даче своими руками: схема месторасположения элементов канализации, как сделать и с чего начать

Крышка для горловины септика

Обратите внимание! Для подобной конструкции можно также использовать готовые Ж/Б кольца. Они устанавливаются непосредственно в котлован.

Видео – Септик из Ж/Б колец

Этап 4. Прокладка канализационных труб

Канализация на даче своими руками: схема месторасположения элементов канализации, как сделать и с чего начать

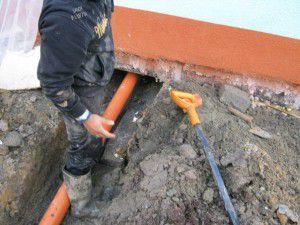

Вывод трубы из здания

Как уже отмечалось ранее, в большинстве случаев трубы на загородных участках прокладывают для самотечного движения сточных вод. Следовательно, монтаж проводится с небольшим уклоном в направлении очистного сооружения.

Канализация на даче своими руками: схема месторасположения элементов канализации, как сделать и с чего начать

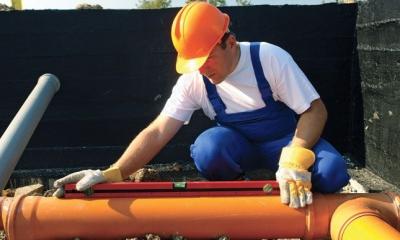

Проверка уклона

Канализация на даче своими руками: схема месторасположения элементов канализации, как сделать и с чего начать

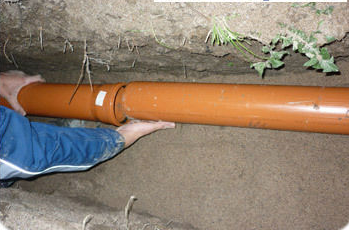

Монтаж труб канализационных ПВХ

Канализация на даче своими руками: схема месторасположения элементов канализации, как сделать и с чего начать

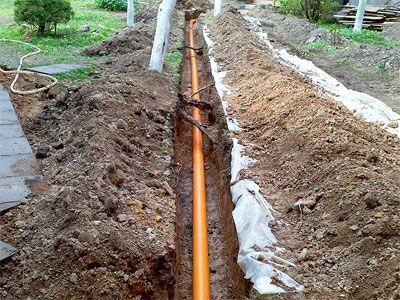

Прокладка канализационных труб

В идеале трубопровод должен быть ровным и не иметь изгибов. Если это невозможно, на поворотах оборудуются инспекционные колодцы, посредством которых будут устраняться возможные неисправности.

Канализация на даче своими руками: схема месторасположения элементов канализации, как сделать и с чего начать

Утепление трубы наружной канализации

Обратите внимание! При обустройстве внешней канализации могут быть использованы как пластиковые, так и чугунные трубы. Главное, чтобы они были соединены между собой герметично.

Трубы должны пролегать ниже линии промерзания почвы. Но если будет обеспечен постоянный уклон, то подобное углубление может и не потребоваться. Все объясняется достаточно просто: сточные воды имеют плюсовую температуру и не застаиваются, следовательно, не замерзают зимой. Тем не менее, при неглубокой укладке трубопровод нуждается в термоизоляции.

Канализация на даче своими руками: схема месторасположения элементов канализации, как сделать и с чего начать

Схема положения трубы в грунте (обратная засыпка песком и грунтом)

Также трубы защищаются от возможных смещений грунта – они окружаются в траншее 15-сантиметровой песчаной «подушкой».

Диаметр трубопровода, ммУклон, см/м
40-503
85-1002
1500.8

Цены на водопроводные трубы и фитинги

Водопроводные трубы и фитинги

Этап 5. Внутренняя канализация

Канализация на даче своими руками: схема месторасположения элементов канализации, как сделать и с чего начать

Разводка канализации

Канализация на даче своими руками: схема месторасположения элементов канализации, как сделать и с чего начать

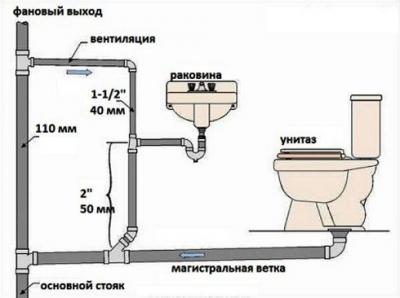

Схема внутренней прокладки труб канализации

При обустройстве внутренней канализации нужно использовать безнапорный принцип. Каждый сантехнический прибор подключается к трубе конкретного диаметра – для раковины необходимо сечение 50 мм, а для унитаза и выводящей трубы – 100 мм. К ванне и умывальнику подсоединяется сифон, который предотвратит проникновение канализационного запаха в помещение.

ПриборУклонРасстояние между центральным сливом и сифоном без вентиляции, ммДиаметр труб для системы слива, мм
Ванна1:30100-13040
Душ1:48150-17040
Унитаз1:20до 600100
Раковина1:120-8040
Мойка1:36130-15030-40
Комбинированный слив (ванна+мойка+душ)1:48170-23050
Центральный стояк100

Альтернатива. Биотуалеты

Канализация на даче своими руками: схема месторасположения элементов канализации, как сделать и с чего начать

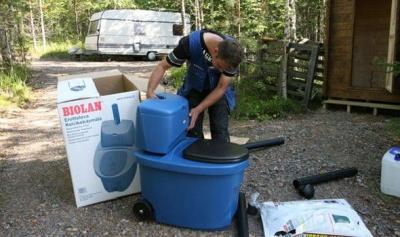

Биотуалеты

При отсутствии центрального водоснабжения на даче можно поставить биотуалет (желательно торфяной). Подобные приборы компактны и состоят из двух емкостей:

    верхней, предназначающейся для хранения сухого торфа, также на нее устанавливается сидение;
    нижней, в которой экскременты компостируются.

Биотуалет нуждается в регулярной чистке, зато торфяные отходы, извлекаемые из нижней емкости, в будущем можно использовать в качестве удобрения.

Канализация на даче своими руками: схема месторасположения элементов канализации, как сделать и с чего начать

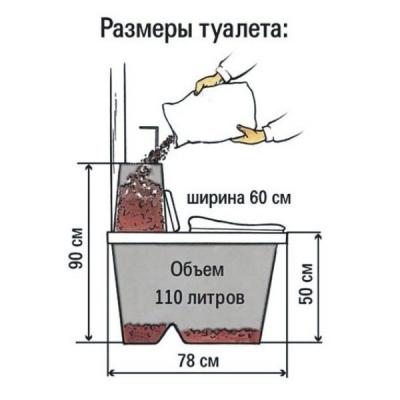

Торфяной туалет

Обратите внимание! Помимо торфяной смеси, в конструкцию засыпаются специальные биоактиваторы, ускоряющие процесс компостирования. Упаковка активатора на 30 г стоит примерно 350 рублей.

Несмотря на пластиковый корпус, биотуалет достаточно прочен и способен выдерживать вес до 250 кг. Стоит заметить, что есть и электрические модели таких туалетов – они не менее эффективны торфяных, но и стоят соответственно. Кроме того, они нуждаются в подключении к бесперебойному источнику питания.

Цены на популярные модели биотуалетов и аксессуары

Биотуалеты и аксессуары

Видео – Биотуалет для дачи
