Как устроены и работают инфракрасные датчики движения

Инфракрасный датчик движения – это электронное устройство, способное реагировать на изменение интенсивности фонового теплового излучения в зоне его действия. Тепловым излучением обладают абсолютно любые объекты, а не только человек.

Если объект достаточного размера перемещается с достаточной скоростью, пересекая рабочую зону такого датчика, то происходит срабатывание, и датчик подает сигнал на электронную схему управления для выполнения того или иного действия тем или иным устройством. Таким устройством может быть как выключатель или регулятор освещенности помещения, так и охранная сигнализация, либо что-нибудь еще.

Очевидно, что такой инфракрасный датчик может быть применен для различных целей автоматизации, как в домашних условиях, так и на производственных и прочих предприятиях и объектах. Принципиально нет ограничений на области применения инфракрасных датчиков.

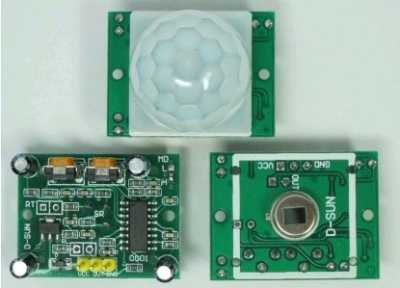

В основе конструкции инфракрасного датчика – пироприемники, служащие для распознавания инфракрасного излучения, и мультилинза, состоящая из множества мелких линз. Мультилинза внешне похожа на матовый цилиндр с мелким узором, нанесенным на его поверхность. Пироприемники расположены внутри корпуса датчика за мультилинзой.

Каждая маленькая линза (каждый сегмент мультилинзы) фокусирует инфракрасный свет на один из этих приемных элементов, благодаря чему создается конфигурация сфокусированных лучей, затем, когда объект (источник инфракрасного излучения) перемещается, инфракрасный свет падает уже на другую микролинзу, фокусируясь на другом пироприемнике.

Получается, что на пироприемник то подается сфокусированный инфракрасный свет, то – исчезает. Так обеспечивается условие для срабатывания электронной схемы датчика, подается электрический сигнал на блок обработки, и выполняется то или иное действие тем или иным устройством.

Ясно, что чем больше сегментов содержит мультилинза, тем чувствительней будет работать датчик, поскольку каждая микролинза работает со своим сегментом, охватывая собственную часть объема рабочего пространства, и при перемещении объекта внутри этого сегмента срабатывания не произойдет.

В конструкции инфракрасного датчика зачастую применяются сдвоенные или даже счетверенные пироэлементы, это делается для более точного срабатывания устройства, исключая незначительные световые помехи, вызываемые сменой температуры фона. Счетверенные пироэлементы (два сдвоенных), применяемые в самых последних моделях инфракрасных датчиков, полностью исключают ложные срабатывания.

При установке инфракрасного датчика движения следует соблюсти некоторые важные условия. Во-первых, на датчик не должен падать прямой свет от лампы, он будет мешать правильной работе. Во-вторых, в зоне действия датчика не должно быть никаких посторонних предметов, как то: подвесные светильники, люстры, колонны, высокие элементы мебели, и другие объекты, ограничивающие обзор датчика.

Стеклянные перегородки в зоне действия датчика также будут мешать, поскольку инфракрасный свет не проходит через стекло. Если мешающий предмет все же попадет в зону действия датчика, то это чревато возникновением так называемой «мертвой зоны», в которой перемещение фиксироваться не сможет просто в силу того, что инфракрасный свет не попадет на линзу датчика.

Главной характеристикой инфракрасного датчика движения является радиус обнаружения идущего человека. Радиус перемещения должен обязательно дотягиваться до углов помещения, а в случае, если этого не выходит, в помещении придется установить два или три таких датчика.

Каждый датчик обладает собственной круговой диаграммой обнаружения, и если одной такой диаграммы не достаточно для перекрытия всего пространства, например комнаты, придется установить несколько датчиков, чтобы их диаграммы обнаружения перехлестывались между собой, это обеспечит качество монтируемой системы автоматизации в целом.

Владельцы собак, кошек и других домашних животных часто задаются вопросом, можно ли создать стабильную систему, которая бы выдерживала домашних животных. Лучшим решением будет изолировать животных от территории, которую мы собираемся защищать.

Однако обычно это невозможно, поэтому производители инфракрасных датчиков движения удовлетворяют потребности пользователей, предлагая датчики, оснащенные технологиями и алгоритмами обнаружения, которые позволяют минимизировать причины ложных срабатываний, вызванных, среди прочего, животными.

Технология цифрового трехуровневого покрытия поля обнаружения, используемая в современных датчиках движения, исключает явление ложных тревог, вызванных мелкими животными.

Наружные ИК-датчики OPTEX не обнаруживают домашних животных и животных, а только обнаруживают присутствие человека, создавая более надежное решение для датчиков безопасности

Инфракрасные датчики движения бывают разными. Самые обычные модели реагируют на перемещение, но есть и более функциональные модели, расширяющие возможности для автоматизации.

Например, есть модели, могущие вести мониторинг освещенности, если движущийся человек присутствует в рабочей зоне. Когда света из окон достаточно, такой датчик может отключить искусственный свет, и включить его, когда начнет темнеть.

В таких датчиках есть возможность настройки такой чувствительности именно к свету. Особенно актуально это для подъездов домов, когда важно оптимизировать энергопотребление, включая свет только в темное время суток, или только тогда, когда по подъезду идет человек. Материальные расходы, благодаря такой автоматизированной системе могут быть существенно снижены.
