Как установить и подключить настенный светильник

Комнатное искусственное освещение подразделяется на:

• общее, светильники которого обычно расположены на потолке;

• местное с настенными источниками, используемыми для создания улучшенных условий работы или решения определенных целей дизайна.

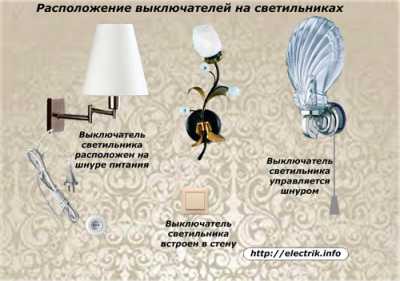

По принципу использования выключателей настенные светильники имеют конструкции, когда выключатель:

• расположен на шнуре питания светильника с вилкой, которая вставляется в розетку;

• смонтирован в стене и подключен проводкой, скрытой в штробе внутри стены;

• установлен внутри корпуса светильника, управляется дистанционно, например, с помощью шнурка или по радиоканалу посредством пульта-брелока.

В последнее время стали широко применяться точечные светильники и споты, создающие направленный свет. По способу управления они могут использовать один из перечисленных выше вариантов включения.

Установка и подключение

Установка и подключение настенного светильника предполагает выполнение такой последовательности работ:

• определение задач местного освещения;

• подбор и приобретение конкретной модели источника света;

• точной разметки мест сверления с помощью уровня для крепления корпуса на стене;

• просверливание отверстий;

• монтаж корпуса;

• установка светильника и подключение электропроводки;

• проверка схемы и пробное включение.

В отдельных случаях для установки настенного светильника может дополнительно потребоваться штробление (вырезание внутренних полостей) стен и установка выключателя.

От трудоемкой, грязной работы по обработке бетонных поверхностей стен может избавить прокладка кабеля с проводами открытым способом и установкой их в специальные закрытые короба. При таком методе можно использовать выключатель наружной установки.

Выбор светильника по электрическим характеристикам

Источником света в современных настенных осветительных устройствах могут быть:

• лампочки с обыкновенной нитью накаливания;

• заполненные специальными газами лампы усовершенствованной конструкции, например, галогенные модели;

• люминесцентные или энергосберегающие лампы;

• светодиодные точечные лампы.

При выборе светильника необходимо обращать внимание на:

• способ рассеивания светового потока и его мощность;

• величину и вид напряжения питания;

• потребляемую электрическую мощность и наличие ее резерва;

• способ управления;

• тип применяемых ламп.

Многие светильники ограничены конструкцией применяемых материалов по нагреву. Тепло от работающей лампочки, которая неправильно подобрана по мощности, может расплавить или деформировать красивые декоративные элементы. поэтому нельзя в патрон светильника ввинчивать лампочки бо́льших номиналов, чем указано технической документацией.

Для местного освещения внутри помещений с повышенной влажностью (ванная, бассейн) используют герметичные светильники и выключатели, применяют защитные устройства.

Разметка места и подготовка к монтажу

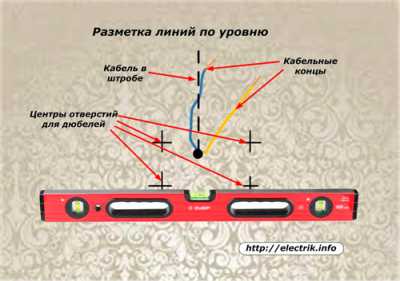

На картинке показана подготовка отверстий с учетом уже проложенного в штробе кабеля и выведенными из него проводами для подключения к светильнику. Этот способ хорошо подходит для тех случаев, когда в квартире запланирован ремонт с переоборудованием схемы электропроводки.

Настенные светильники крепятся к стене через отверстия в корпусе или специальной монтажной пластине. Места расположения этих отверстий важно точно спланировать, сориентировать по уровню горизонта и начертить.

С этой целью используют обыкновенный пузырьковый уровень или более сложные конструкции нивелиров с лазерным лучом, которые значительно облегчают разметочную работу по одинаковому расположению выключателей и розеток на одной высоте относительно пола по всему периметру помещения.

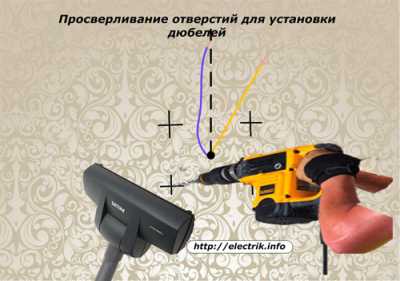

Просверливание отверстий в стене

Бетонные плиты, силикатный кирпич, строительные блоки из пенобетона и остальные материалы, из которых изготавливают стены, обладают разными прочностными характеристиками, оказывает неодинаковое воздействие на материал сверла.

Для быстрого, качественного создания отверстий в них необходимо подбирать специально изготовленные сверла, использовать профессиональный инструмент.

Мощные перфораторы быстро справляются с плотным прочным бетоном, ударные дрели хорошо сверлят кирпичную стену, маломощные дрели можно использовать для высверливания отверстий в древесине, гипсокартоне, пластиковых материалах.

Сверление всегда связано с образованием строительных крошек и выделением пыли, которая оседает на близкорасположенных предметах, разносится по всему помещению. Чтобы этого избежать, рачительные хозяева прикладывают к месту сверления наконечник трубопровода работающего пылесоса. Все крошки и пыль, выделяемые при работе, собираются в пылесосе, а не на окружающей мебели.

Способы крепления шурупов в стене

Обычно настенные светильники обладают незначительным весом, для их крепления можно использовать обыкновенные саморезы, под которые подбираются пластиковые дюбеля. Их диаметр должен быть таким же, как у используемого сверла.

Вставка пробок из твердых пород древесины в подготовленные отверстия для последующего ввертывания саморезов вполне допустима. Но этот трудоемкий процесс требует определенных навыков и опыта. Применение стандартных пластиковых дюбелей облегчает работу, повышает качество удержания крепежных элементов в стене.

Такие дюбеля имеют специальную конструкцию в виде усиков и выступов с подготовленной внутренней полостью для размещения самореза. Когда дюбель вставляют внутрь отверстия, то его внешние поверхности деформируются, облегчая вход. При вворачивании шурупа материал дюбеля распирается, плотно обжимаясь внутри стены.

Так работают дюбели, используемые в плотных материалах.

Однако на практике встречаются случаи, когда светильник требуется закрепить на тонкой стенке межкомнатной перегородки, за которой имеется воздушная полость. Для таких случаев предназначены специальные складные конструкции дюбелей, получившие название «Бабочка». Их способ крепления показан на рисунке.

В развернутом виде дюбель имеет форму обыкновенного цилиндра и свободно проходит через подготовленное для крепежа отверстие. При вворачивании самореза его дальняя часть приближается к передней, а вся конструкция так изменяет свою форму, что со всех сторон плотно обжимает тонкостенный гипсокартон, чем обеспечивает надежное скрепление с ним.

Многочисленные производители дюбелей выпускают универсальные конструкции, которые могут удерживать саморезы в твердых средах или работать на тонких стенках.

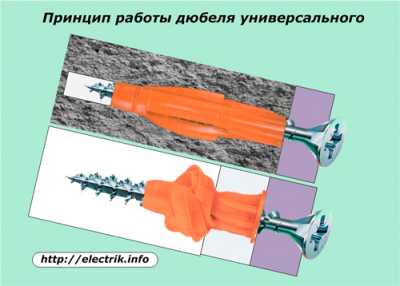

В бетонных, кирпичных и подобных отверстиях (верхняя схема) материал дюбеля распирается обычным способом при ввертывании самореза. Когда же шуруп вворачивают в тонкую перегородку (нижняя картинка), то при его завинчивании дальний конец дюбеля сдвигается вперед и накручивается, образуя собранный в одном месте узел, который удерживает саморез с обратной стороны и не позволяет ему выпадать.

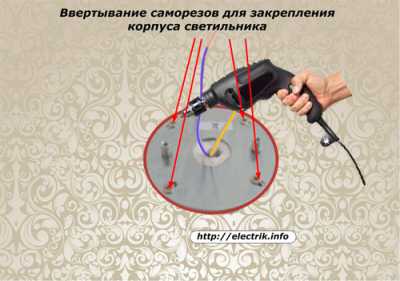

После размещения дюбелей в отверстиях через них устанавливается крепежный корпус или монтажная пластина, а затем вворачиваются шурупы. Для этого можно использовать аккумуляторный шуроповерт, простую электрическую дрель или даже обыкновенную отвертку.

На ввернутый корпус монтируются все остальные детали светильника, который, в принципе представляет собой декоративную арматуру для подключения лампочки.

Особенности использования точечных источников

Специфические эффекты местного освещения создают направленные точечные светильники. Их лучи устремляются на определенные объекты, выделяя их поверхности, подчеркивая оригинальные формы освещаемых предметов.

Точечные источники обладают малыми габаритами и низким потреблением электричества, но при этом они создают достаточные по мощности световые потоки. Способы крепления таких светильников в вертикальной либо горизонтальной плоскости практически не отличаются друг от друга.

Такие модели обычно устанавливают на тонкостенные перегородки из гипсокартона, многослойной фанеры или пластика. Для этого в них необходимо выпилить круговые прорези для крепления светильника.

Этим целям служат специальные кольцевые пилы, которые называют коронками. Их необходимо подобрать по диаметру прорезаемого отверстия и вставить в патрон дрели. Центральное сверло устанавливают в размеченную точку на вертикальной поверхности и вырезают отверстие в перегородке.

Показанная на нижнем рисунке коронка применяется для твердых и плотных материалов.

После того как отверстие прорезано, к светильнику через клеммники подключают выведенные многожильные провода. Их прокладывают заранее при реализации подготовленного проекта дизайна. Затем светильник с проводами вставляется внутрь подготовленного отверстия так, чтобы его крепежный подпружиненные усики-скобы были заведены в отверстие. Их удерживают пальцами и потом отпускают. Энергия взведенных пружин-скоб надежно удерживает корпус в тонкостенной перегородке.

Точечные светильники обычно объединяют в группы для усиления зрительного эффекта и подключают от одной клавиши выключателя. Их размещают на верхней части стены около потолка с помощью каркаса из металлических уголков или деревянных брусков, на которые закрепляют тонкостенные листы.

Электрические работы

Типовая схема подключения настенного светильника показана на рисунке.

Для питания лампочки используется напряжение от ввода в квартиру после счетчика. Фазный провод необходимо брать через защитный автоматический выключатель, расположенный внутри квартирного щитка и пропускать его через распределительную коробку комнаты и выключатель освещения, который может быть смонтирован даже в корпусе светильника.

Нулевой провод от своей шинки N идет напрямую к лампочке через распределительную коробку и патрон. Защитный РЕ-проводник тоже подключается от собственной шинки РЕ к корпусу светильника с помощью контактов распределительной коробки. В старых схемах зданий, где электропроводка работает по системе TN-C, РЕ-проводник и его шинка отсутствуют.

По этой же схеме работают точечные светильники направленного света.

Настенные светильники со встроенным выключателем и наружным шнуром с вилкой для подключения просто вешаются около розетки, от которой они запитываются.

Для управления группой точечных светильников или спотов от одного выключателя все патроны этого блока соединяются по параллельной схеме.

Среди современных настенных светильников есть еще одна их отдельная группа из источников света, управляемых от датчика движения. Вопросы описания их монтажа и настройки — это тема отдельной статьи.
