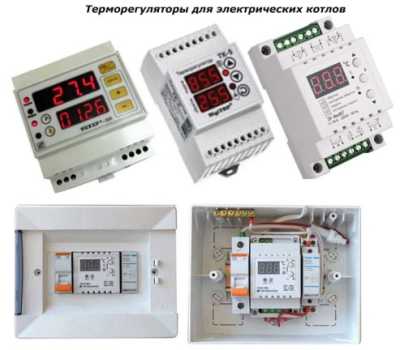

Как выбрать терморегулятор для электрического котла отопления

Поддерживать температуру теплоносителя в доме, обогреваемом с помощью электроэнергии можно двумя способами:

• в ручном режиме;

• с помощью автоматики.

В наше время большинство людей отказывается от ручного управления, выбирая второй метод. Для его использования необходимо иметь устройство, которое постоянно замеряет температуру и в зависимости от ее величины отключает или включает обогрев.

С этой целью используются приборы, которые постоянно осуществляют следующие функции:

• контроль температуры рабочей среды;

• передача и получение сигналов по каналам связи;

• обработка информации и формирование команды на исполнительную силовую часть;

• переключения электросхемы;

• обратная связь.

Поблочный принцип работы системы регулирования показан на рисунке.

Конструктивно такие приборы могут быть выполнены:

1. механическими автономными устройствами прямого воздействия;

2. электронными автоматическими установками.

Терморегуляторы прямого действия

Они работают по принципу изменения геометрических размеров биметаллической пластины, рабочей жидкости, газа либо парафина при нагреве и охлаждении.

Составные пластины из двух металлов с разными коэффициентами линейных температурных расширений применяются в маломощных устройствах на тепловых реле различных конструкций. При нагреве биметалл изгибается и размыкает контакты, отключая электропитание. После остывания пластин схема возвращается в рабочее состояние.

В конструкцию терморегулятора прямого действия входят:

• корпус;

• золотник с клапаном и штоком;

• сильфон с рабочей тепловой средой.

Все устройство монтируется в трубопровод подачи горячей воды, воспринимает ее температуру. При нагреве рабочая среда расширяется и воздействует на клапан, который перемещается, перекрывая проходное сечение магистрали. При охлаждении теплоносителя клапан возвращается на место.

Терморегуляторы прямого действия производят замер температуры воды, циркулирующей по системе обогрева для ее регулирования. Этот способ только косвенно поддерживает тепло в помещениях, не учитывает его истинное значение.

Воздушные электронные термодатчики

Более качественно поддерживать микроклимат в помещениях помогают датчики, контролирующие температуру воздуха в комнате. Их принято называть термостатами и добавлять слово «воздушные».

Таким образом, получается, что терморегулятор просто поддерживает температуру теплоносителя в определенном диапазоне, а термостат работает точнее, стабилизируя микроклимат помещения. Если воздух в комнате будет дополнительно обогреваться какими-либо источниками, например, солнечными лучами через стекла окон или от тепла работающих электроприборов, то терморегулятор не скоро почувствует эти факторы, а термостат — быстро среагирует, экономя энергию и ресурс оборудования.

Термостаты работают в составе электронных автоматических устройств, имеют определенный диапазон стабилизации температуры и по своей конструкции могут передавать информацию на блок логики и управления:

1. по проводам;

2. с помощью радиоволн.

Все они нуждаются в электропитании. Первые снабжаются электроэнергией с помощью блоков питания схемы, а вторые работают от встроенных батареек или аккумуляторов. Для экономии их энергии часто используется прерывистый режим, когда воздушный термостат в течение долей секунды осуществляет замеры и передает их логическому блоку, а затем выключается на несколько минут. Следующие замеры повторяются по аналогичному циклу.

Принцип управления электрокотлом (для увеличения нажмите на рисунок):

Беспроводные термостаты обычно работают на одном из двух диапазоне частот, официально предназначенных для бытовых приборов:

• 868 МГц (класс элита);

• 433 МГц (экономкласс).

На качество поддерживаемой температуры помещения влияет место установки термостата. К примеру, необходимо учитывать, что:

• на кухне часто работают дополнительные приборы, выделяющие тепло, которое будет учитываться термостатом;

• воздушные массы при нагреве поднимается к потолку, а около пола температура снижается;

• при открытии форточек начинается теплообмен с улицей;

• изоляция термостата от естественной циркуляции воздуха нарушает работу автоматики;

• частое пользование дверью может оказывать воздействие на механические контакты датчика, расположенные поблизости от нее.

Логические блоки, снабженные микропроцессорными схемами управления, в автоматическом режиме работы обладают разными функциями:

• отдельные модели позволяют задавать температурный режим в комнатах в зависимости от времени суток (в рабочее время создается комфорт, а ночью — экономия) и дня недели;

• наличие режима «температура предохранения от замерзания»;

• установка защиты от пропадания связи между приемником и передатчиком, когда управление котлом переходит на режим «памяти циклов коммутации» за последние сутки;

• функция учета работы оборудования отопления, как на отдельных электрических счетчиках;

• использование беспотенциальных исполнительных контактов;

• увеличенная дальность связи между передатчиком и приемником;

• защита радиоканалов от помех;

• сенсорное управление;

• наличие таймера вывода программы на время от одного часа до нескольких месяцев для выставления собственных настроек. Этим удобно пользоваться при отсутствии в помещениях на длительное время, например, при поездках в командировки или отпуск.

Производством терморегуляторов и воздушных термостатов для электрических котлов занимается много производителей с мировым именем. Популярностью пользуются приборы, предоставленные компаниями:

• BOSCH;

• Ariston;

• SALUS Controls Ltd;

• Viessmann;

• Vaillant;

• Ferolli;

• Baxi;

• Beretta;

• Альфа Калор.

При выборе схемы регулирования температуры следует подбирать термодатчик под конкретные условия его работы с учетом нужд потребителя.
