Как сделать электроснабжение квартиры надежным
Многих владельцев жилых помещений беспокоят вопросы правильной работы бытовых приборов, безопасности электропроводки, качества поступающей электроэнергии. При этом дополнительно возникают требования:
унификации, основанной на использовании оборудования, изготовленного по действующим стандартам в виде определенных модулей;
экономичной работы на основе выполнения принципов эффективных, сберегающих энергию технологий;
экологически чистого, безопасного применения материалов;
удобного, эргономичного управления.
Все эти вопросы учитываются в проекте электроснабжения квартиры, составление которого требует хороших знаний правил техники безопасности, эксплуатации электроустановок, принципов работы электрических приборов и их конструкций, включая новейшие разработки. Домашнему мастеру, имеющему технические навыки электрика, самостоятельно браться за такую работу довольно проблематично. Лучше поручить ее выполнение специализированной организации.
Проект электроснабжения представляет собой сводный документ, в котором приводятся расчеты электрических параметров домашней сети и в первую очередь необходимой мощности потребления, которую еще называют выделенной или разрешенной. Ее значение согласовывается между владельцем квартиры, поставщиком электроэнергии и контролирующими организациями.
Во время согласования может потребоваться лицензия от проектирующего органа. Если она не будет представлена, то документы не утвердят.
Также в проекте рассматривается порядок использования оборудования, приборов, электрических материалов, указываются места их размещения, необходимое количество.
Подробная документация по созданию и эксплуатации электропроводки в помещениях необходима:
при строительстве жилья для подключения к электрическим сетям;
для ознакомления с квартирой во время ее покупки;
во время планирования и проведения капитальных ремонтов либо реконструкции системы электроснабжения;
в случаях частых отключений электрооборудования защитными устройствами из-за нехватки электроэнергии для прохождения процедуры увеличения выделенной мощности у энергоснабжающей организации;
в некоторых других случаях.
Этапы разработки проекта
Первоначально для создания плана необходимо узнать значение выделенной мощности и номиналы автоматического выключателя, защищающего ввод в квартиру. Подробные технические условия хранятся в местной энергоуправляющей организации.
На стадии изготовления проекта создается план помещений, на котором помечаются:
места расположения выключателей освещения и их светильников;
точки монтажа розеток и мощных силовых потребителей (более 1 кВт).
Заключительный этап — согласование документов со всеми инстанциями.
Состав документации на электроснабжение квартиры
В обязательном порядке комплект документов должен рассматривать:
акт о балансовой принадлежности электрической сети к определенному собственнику с четким разграничением участков владений;
общие данные об электроснабжении с пояснительной запиской;
разработанную однолинейную электрическую схему всего оборудования;
план создания осветительной сети;
карту розеточной группы;
создание и распределение системы уравнивания потенциалов;
комплект электроприборов и материалов, их спецификация.
Требования к документации
Созданный проект отображает полный комплект сведений, оформленных в соответствии с требованиями ГОСТ и ЕСКД для:
владельца здания;
надзорных органов, привлекаемых к согласованию проекта;
бригады электромонтажников, прокладывающей электропроводку и осуществляющей подключение квартиры к электрической сети;
электриков обслуживающей организации.
Однолинейная схема электропроводки
Ее используют для наглядного отображения объектов электроснабжения, когда подключение трех фаз изображается только одной линией. Но при этом на схеме показываются все системы и секции шин, коммутационные, защитные и трансформаторные устройства.
Однолинейная схема содержит информацию о типах и количестве действующего оборудования с разделением на группы, номиналах их защит и уставок, проложенных кабелях, марках проводов и другие электротехнические сведения.

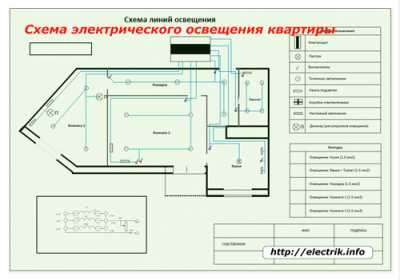

План освещения помещений электрическими приборами
Для его создания потребуется чертеж всех комнат в масштабе, который можно скопировать с документации БТИ или создать заново на чистом листе бумаги, воспользовавшись рулеткой, линейкой либо другими измерительными и чертежными инструментами.
На этом плане вначале помечается место расположения вводного квартирного щитка, а затем — всех светильников (бра, люстры, лампы местного освещения), выключателей, диммеров, мест соединения кабелей и проводов. Они показываются в комплексе с местами привязки к чертежу и способами взаимодействия между собой. Для их подписей применяются стандартные обозначения, указываемые в примечаниях к документу.

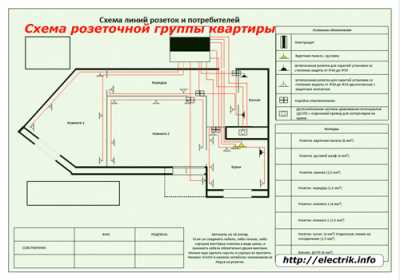

План-схема розеточной группы
Он также выполняется на чертеже помещений в масштабе.
На нем показываются места установки вводного электрического щитка и всех видов розеток для стационарного подключения мощных потребителей (электроплита, стиральная машина и т п) и переносных бытовых приборов.
Выбор места расположения розеток и выключателей определяется не только техническими правилами безопасности, но также удобством пользования ими с учетом основных законов эргономики. Более подробно эта тема раскрыта в статье здесь.
Все электрические элементы подписываются и указываются в примечаниях к чертежу.
Во время создания схемы прокладки розеточной группы нельзя забывать о монтаже слаботочных цепей, которые необходимо будет создать одновременно с электрическими. Для этого параллельно вычерчиваются схемы прокладки:
кабелей для телефона и интернета;
линий TV/SAT;
проводов сигнализации, домофона и других устройств.
Схема размещения системы уравнивания потенциалов
Это дополнительная, но обязательная схема, без которой не должна монтироваться ни одна электропроводка в каждой современной квартире.
В ней учитываются все металлические предметы, расположенные в помещениях и обладающие высокой проводимостью. Особое внимание уделяется ванным комнатам, оборудованию на кухне, трубопроводам, батареям отопления. Они должны быть надежно подключены проводниками к шине РЕ в электрическом щите.
Все места подключений и разводка проводов указываются в масштабе.
Таблица спецификации
На отдельных листах приводятся все сведения об электрооборудовании, включенном в проект электроснабжения квартиры с указанием его:
наименования;
типа;
количества;
основных номинальных параметров;
рекомендуемых модели приборов и других необходимых для работы сведений.
Технические моменты проектирования электропроводки
Варианты подключения электроприборов

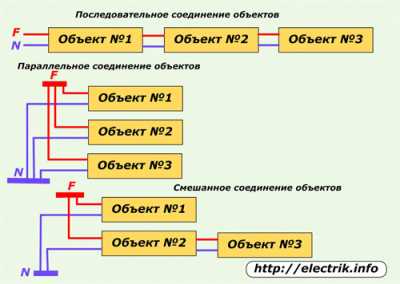

В зависимости от конкретных условий внутри помещений могут применяться различные способы для подключения электрических цепей и оборудования:
1. последовательный;
2. параллельный;
3. смешанный.
В первом случае каждый элемент соединяется проводами от одного объекта к другому в виде последовательной линии. Основным недостатком этого способа является низкая надежность схемы — при потере контакта на любом элементе пропадает напряжение на всех последующих.
При параллельном соединении все объекты запитываются от сборных шин и между собой не связываются. Эта схема наиболее надежная.
Смешанный способ использует оба перечисленных метода соединения.
Типовые схемы прокладки электропроводки
Наиболее распространены три способа надежной разводки электрических кабелей или проводов в квартире:
1. через распределительные коробки;
2. радиальным методом звезды;
3. шлейфом.

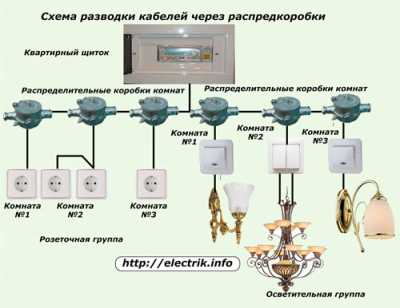

В первом случае от квартирного щитка через защитные автоматические выключатели кабели прокладываются к распределительным коробкам, расположенным в каждом помещении. Все розетки и осветительное оборудование подключаются собственными кабелями к клеммам в этих коробках.

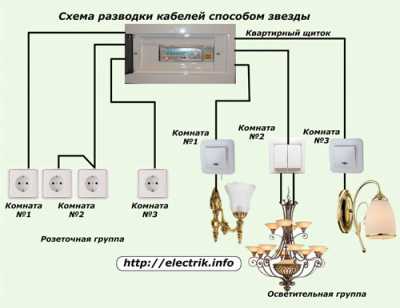

Способ разводки звездой еще называют радиальным. При его использовании все концы кабелей с одной стороны монтируются на выходные контакты защитных автоматических выключателей внутри квартирного щитка, а с другой — непосредственно на клеммы розеток или других приборов.
Это самый надежный метод, обеспечивающий максимальный контроль за состоянием участка цепи. Но, он не является экономичным и требует большого количества автоматов и увеличенные габариты электрического щитка для их размещения.
Способ прокладки шлейфом подобен звезде, но отличается тем, что потребители в квартире объединяются в группы по своему целевому назначению с учетом потребляемой мощности. Каждая из этих групп запитывается от своего автомата в щитке.
Защитные устройства электрической проводки
Автоматические выключатели, реле контроля напряжения, дифференциальные автоматы, УЗО и другие устройства предназначены для исключения опасных факторов и рисков пользования электрической энергией.
Защитные устройства подбираются под конкретные условия безопасной работы электрооборудования.
Грамотно составленный проект электроснабжения квартиры является залогом надежной работы электропроводки и безопасного пользования бытовыми электрическими приборами.
