Как рассчитать точку росы

Точное определение понятия «точка росы» с универсальными расчетами по формулам и калькулятору

Одна из важных проблем, решаемых в процессе проектирования, – это защита зданий от потерь тепла и, соответственно, теплоизоляция ограждающих конструкций. Ключевым вопросом при расчете тепловой защиты является определение величины и расположения точки росы, от которой во многом зависят решения по конструкции наружных стен и покрытий, толщине их отдельных составляющих и расположения утепляющего слоя. В этой статье мы раскроем, что такое точка росы и как рассчитать точку росы в стене.

Понятие о точке росы

Точка росы – это температура, при которой происходит выпадение или конденсация влаги из воздуха, до этого находящейся в нем в парообразном состоянии. Другими словами, точка росы в строительстве – это граница перехода от пониженной температуры воздуха снаружи ограждающих конструкций к теплой температуре внутренних обогреваемых помещений, где возможно появление влаги, расположение ее зависит от используемых материалов, их толщины и характеристик, места размещения утепляющего слоя и его свойств.

Точка росы в стене без утепления

В нормативном документе СП 23-101-2004 «Проектирование тепловой защиты зданий» ( Москва, 2004 г.) и СНиП 23-02 «Тепловая защита зданий» регламентируются условия, касающиеся учета и величины точки росы:

«6.2 В СНиП 23-02 установлены три обязательных взаимно связанных нормируемых показателя по тепловой защите здания, основанные на:

«а» – нормируемых значениях сопротивления теплопередаче для отдельных ограждающих конструкций тепловой защиты здания;

«б» – нормируемых величинах температурного перепада между температурами внутреннего воздуха и на поверхности ограждающей конструкции и температурой на внутренней поверхности ограждающей конструкции выше температуры точки росы;

«в» – нормируемом удельном показателе расхода тепловой энергии на отопление, позволяющем варьировать величинами теплозащитных свойств ограждающих конструкций с учетом выбора систем поддержания нормируемых параметров микроклимата.

Требования СНиП 23-02 будут выполнены, если при проектировании жилых и общественных зданий будут соблюдены требования показателей групп «а» и «б» либо «б» и «в».

Конденсация водяных паров легче всего происходит на какой-то поверхности, однако влага может появляться и внутри толщи конструкций. Применительно к конструкции стен: в том случае, когда точка росы расположена близко или непосредственно на внутренней поверхности, при определенных температурных условиях в холодное время года на поверхностях будет неизбежно выпадать конденсат. Если ограждающие конструкции недостаточно утеплены или сооружены вообще без устройства дополнительного утепляющего слоя, то точка росы всегда будет расположена ближе к внутренним поверхностям помещений.

Появление влаги на поверхностях конструкций чревато неприятными последствиями – это создает благоприятную среду для размножения микроорганизмов, таких как грибок и плесень, споры которых всегда присутствуют в воздухе. Для того чтобы избежать этих негативных явлений, необходимо правильно рассчитать толщину всех элементов, входящих в состав ограждающих конструкций, в том числе рассчитать точку росы.

Согласно указаниям нормативного документа СП 23-101-2004 «Проектирование тепловой защиты зданий» (Москва, 2004 г.):

«5.2.3 Температура внутренних поверхностей наружных ограждений здания, где имеются теплопроводные включения (диафрагмы, сквозные включения цементно-песчаного раствора или бетона, межпанельные стыки, жесткие соединения и гибкие связи в многослойных панелях, оконные обрамления и т. д.), в углах и на оконных откосах не должна быть ниже, чем температура точки росы воздуха внутри здания…».

Если температура поверхности стены внутри помещений или оконных блоков будет ниже, чем расчетная величина точки росы, то конденсат с большой вероятностью будет появляться в холодное время года, когда температура наружного воздуха понизится до отрицательных значений.

Решение задачи – как найти точку росы, ее физической величины, является одним из критериев обеспечения требуемой защиты зданий от потерь тепла и поддержания нормальных параметров микроклимата в помещениях, согласно с условиями СНиП и санитарно-гигиенических нормативов.

Расчет значения точки росы

Здесь мы рассмотрим, как рассчитать точку росы несколькими способами:

Расчет с помощью таблицы

Расчет точки росы при утеплении дома может быть произведен с помощью таблицы нормативного документа СП 23-101-2004 «Проектирование тепловой защиты зданий» (Москва, 2004 г.)

Для определения значения температуры выпадения конденсата достаточно посмотреть на пересечение величин температуры и влажности, устанавливаемых нормативами для каждой категории помещений.

Расчет по формуле

Другой способ, как определить точку росы в стене, – с помощью упрощенной формулы:

Тр – искомая точка росы;

а – постоянная = 17,27;

b – постоянная = 237,7 °C;

λ(Т,RH) – коэффициент, рассчитываемый по формуле:

Т – температура воздуха внутри помещений в °C;

RH – влажность в долях объема в пределах от 0,01 до 1;

ln – логарифм натуральный.

Для примера рассчитаем искомое значение в помещении, где должна поддерживаться оптимальная температура 20 °C с относительной влажностью 55 %, что установлено нормативами для жилых зданий. В этом случае сначала подсчитываем коэффициент λ(Т,RH):

λ(T,RH) = (17,27 х 20) / (237,7 + 20) + Ln 0,55 = 0,742

Тогда величина температуры выпадения конденсата из воздуха будет равна:

Тр = (237,7 х 0,742)/(17,27 – 0,742) = 176,37/ 16,528 = 10,67 °C

Если сравнить значение температуры, полученной по формуле, и значение, полученной из таблицы (10,69°C), то увидим, что разница составляет всего лишь 0,02°C. Это значит, что обе методики позволяют найти искомое значение с высокой точностью.

Расчет с помощью онлайн-калькулятора

На примерах видно, что такая задача, как определить точку росы, не является особо сложной. На основе таблиц и формул разрабатывают онлайн-калькуляторы, поэтому, если перед вами стоит проблема, как рассчитать точку росы в стене, калькулятор для этого имеется на сайте. Для расчета достаточно заполнить два поля – внести показатели установленной нормативной температуры внутри помещений и относительной влажности.

Введите показатель температуры воздуха в помещении(°C):

Введите показатель относительной влажности внутри помещения(%):

Порог температуры, при которой стены начнут конденсировать:

Определение положения точки росы в стене

Для того чтобы обеспечить нормальные качества ограждающих конструкций по теплозащите, нужно не только знать величину значения температуры выпадения конденсата, но и ее положение в пределах ограждающей конструкции. Сооружение наружных стен сейчас производится в трех основных вариантах, и в каждом случае расположение границы выпадения конденсата может быть разное:

Следует отметить, что точка росы в деревянном доме при правильно подобранной толщине стен – из бревна или бруса – будет располагаться ближе к наружным поверхностям, так как древесина является природным материалом с уникальными свойствами, имеющим очень низкую теплопроводность при высокой паропроницаемости. Деревянные стены в большинстве случаев не требуют дополнительного утепления;

Расположение точки росы при разных вариантах утепления стен

Рассмотрим на примере, как можно рассчитать положение границы выпадения конденсата в конструкции с наружным утеплением. Для расчета потребуются следующие данные:

Условия для расчета примем следующие:

Вначале определяем тепловые сопротивления каждого слоя, составляющего стену, и отношение этих значений друг к другу. Далее рассчитываем перепад температур в несущем слое кладки и на границе между кладкой и утеплителем:

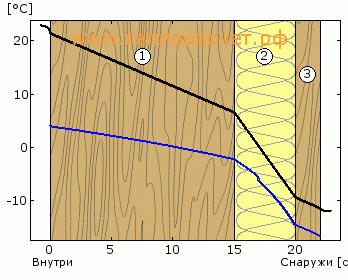

По результатам расчета построим график изменения температуры в массиве стены и определим точное положение точки росы.

График изменения температуры в толще стены и расположение точки росы при утеплении снаружи

По графику мы видим, что точка росы, величина которой составляет 12,94 °C, находится в пределах толщины утеплителя, что является оптимальным вариантом, но очень близко к стыку между поверхностью стены и утеплителем. При снижении наружной температуры воздуха граница выпадения конденсата может смещаться на этот стык и далее внутрь стены. В принципе, это не вызовет особых последствий и конденсат на поверхности внутри помещений образовываться не может.

Условия расчета были приняты для средней полосы России. В климатических условиях регионов, расположенных в более северных широтах, принимается большая толщина стены и, соответственно, утеплителя, что позволит обеспечить расположение границы образования конденсата в пределах утепляющего слоя.

В случае утепления с внутренней стороны при всех тех же условиях: толщины несущей конструкции и утеплителя, наружной и внутренней температуры, влажности, принятых в приведенном примере расчета, график температурного изменения в толще стены и на границах будет выглядеть так:

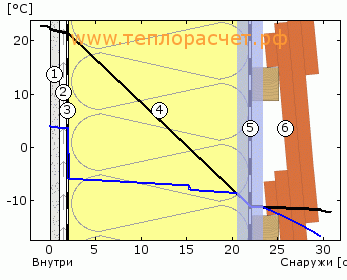

График изменения температуры в толще стены и расположение точки росы при утеплении изнутри

Мы видим, что граница выпадения конденсата из воздуха в этом случае сместится почти на внутреннюю поверхность и вероятность появления влаги в помещении при понижении температуры снаружи намного повысится.

Точка росы и паропроницаемость конструкций

При проектировании ограждающих конструкций, обеспечении нормативной тепловой защиты помещений большое значение имеет учет паропроницаемости материалов. Величина паропроницаемости зависит от объема водяных паров, которые может пропустить данный материал в единицу времени. Практически все материалы, используемые в современном строительстве, – бетон, кирпич, древесина и многие другие – имеют мелкие поры, через которые может циркулировать воздух, несущий водяные пары. Поэтому проектировщики, разрабатывая ограждающие конструкции и подбирая материалы для их сооружения, обязательно учитывают паропроницаемость. При этом должны соблюдаться три принципа:

Схема паропроницаемости стен

На схеме мы видим правильный состав конструкции наружных стен, обеспечивающий нормативную тепловую защиту внутренних помещений и удаление влаги из материалов при ее конденсации на поверхностях или внутри толщи стены.

Указанные выше принципы нарушаются при внутреннем утеплении, поэтому такой способ тепловой защиты рекомендуется только в крайнем случае.

Все современные конструкции наружных стен базируются на этих принципах. Однако некоторые утеплители, которые включают в состав конструкции стен, обладают почти нулевой паропроницаемостью. Например, пенополистирол, имеющий замкнутую ячеистую структуру, не пропускает воздух и, соответственно, водяные пары. В этом случае особенно важно точно рассчитать толщину конструкции и утеплителя таким образом, чтобы граница образования конденсата находилась в пределах утеплителя.

Мнение экспертов портала

По мнению экспертов портала Glaver.ru, расчет величины точки росы и ее положения в ограждающих конструкциях является одним из определяющих моментов в обеспечении защиты зданий от потерь тепла. Самый оптимальный вариант – это когда граница выпадения конденсата находится в пределах толщины утеплителя в конструкции с наружным утеплением. Необходимо рассчитывать толщину слоев ограждающих конструкций для определенных материалов так, чтобы исключить смещение точки росы в толщу стены и в сторону поверхностей внутри помещений.

СП 23-101-2004 «Проектирование тепловой защиты зданий», Москва, 2004 г.;

СНиП 23-02-2003 «Тепловая защита зданий»;

СанПиН 2.1.2.1002 «Санитарно-эпидемиологические требования к жилым зданиям и помещениям».

Общие положения понятия точки росы в подробных инструкциях расчёта температур в помещении при правильном использовании материала

Как рассчитать точку росы

Во время проектирования тепловой изоляции жилых зданий специалистами всегда производится расчет точки росы с целью определения ее положения в наружной стене. Это позволяет понять, в каком месте есть большая вероятность выделения значительного количества конденсата, и таким образом выяснить, насколько выбранный материал ограждения соответствует условиям эксплуатации.

Мы не станем выкладывать здесь расчет точки росы по формулам, который принято делать в строительстве, так как он довольно сложен и громоздок. Кстати, этим пользуются многие недобросовестные продавцы стройматериалов, рассказывая нам о выделении влаги внутри тех или иных утеплителей. Цель данной статьи – помочь обычному домовладельцу самому определить точку росы в стене и использовать это на практике.

Что такое точка росы

Надо понимать, что воздух всегда содержит в себе водяной пар, количество которого зависит от многих условий. Внутри помещений пар выделяется от человека и от разных повседневных процессов его жизнедеятельности – стирки, уборки, приготовления пищи и так далее.

Снаружи содержание влаги в воздухе зависит от погодных условий, это понятно. Причем насыщение воздушной смеси парами имеет свой предел, при достижении которого начинается конденсация влаги и появляется туман.

Принято считать, что в этот момент воздух вобрал в себя максимально возможное количество пара и его относительная влажность (обозначается буквой ω) составляет 100%. Дальнейшее насыщение как раз и приводит к появлению тумана – мелких капелек воды, находящихся во взвешенном состоянии. Тем не менее всем доводилось наблюдать выпадение конденсата на различных поверхностях и без всякого тумана.

Так бывает, когда не полностью насыщенный парами воздух (влажность менее 100%) соприкасается с поверхностью, чья температура на несколько градусов ниже его собственной. Фокус в том, что воздушная смесь при различной температуре может вместить разное количество пара. Чем температура выше, тем больше влаги она может впитать. Поэтому, когда смесь с относительной влажностью 80% контактирует с более холодным предметом, то она резко охлаждается, предел ее насыщения снижается, а относительная влажность достигает 100%.

В этот момент и начинается выпадение конденсата на поверхности, возникает так называемая точка росы. Именно это явление можно наблюдать летом на траве. Утром земля и трава еще холодные, а солнце быстро прогревает воздух, влажность его около земли быстро достигает 100% и выпадает роса. Примечательно, что процесс конденсации сопровождается выделением тепловой энергии, что была затрачена ранее на парообразование. Оттого роса быстро сходит.

Получается, что температура точки росы – величина переменная и зависит от относительной влажности и температуры воздуха в определенный момент. На практике эти величины определяются с помощью различных измерителей, — термометров и психрометров. То есть, проведя измерение температуры и влажности воздуха, можно предположить, при какой температуре поверхности возникнет точка росы по таблицам, о чем речь пойдет далее.

Для справки. Чтобы определить влажность наружного воздуха, сейчас вовсе не обязательно проводить какие-то измерения, достаточно взглянуть на метеопрогноз в интернете. Там указывается и относительная влажность.

Определение точки росы

На данный момент нет смысла задумываться над тем, как рассчитать точку росы, поскольку это давно уже сделано специалистами, а результаты сведены в таблицу. В ней указываются значения температур поверхностей, ниже которых из воздуха с различной влажностью начинает выделяться конденсат.

Как видите, фиолетовым цветом здесь выделена нормативная температура в помещении в зимнее время года – 20 °С, а зеленым обозначен сектор, что охватывает диапазон нормированной влажности – от 50 до 60%. При этом точка росы колеблется от 9.3 до 12 °С. То есть, при соблюдении всех норм конденсация влаги внутри дома невозможна, поскольку в нем нет поверхностей с такой температурой.

Другое дело – наружная стена. Изнутри ее омывает воздух, нагретый до +20 °С, а снаружи – минус 20 °С, а то и больше. Значит, в толще стены температура постепенно растет от минус 20 °С до + 20 °С и в каком-то месте она обязательно будет равна 12 °С, что при влажности 60% даст точку росы. Но для этого еще нужно, чтобы водяной пар добрался до этого места сквозь материал ограждения. И тут возникает еще один фактор, влияющий на определение точки росы – паропроницаемость материала, которая всегда учитывается при строительстве.

Теперь можно перечислить все факторы, влияющие на образование влаги внутри наружных стен в процессе эксплуатации:

Примечание. Для измерения этих показателей в толще эксплуатируемых стен не существует никаких датчиков или анализаторов, их можно получить только расчетным путем.

Паропроницаемость – это характеристика, показывающая, какое количество водяного пара может пропустить через себя тот или иной материал за определенный промежуток времени. К проницаемым относятся все конструктивные материалы с открытыми порами – бетон, кирпич, дерево и так далее. В народе бытует выражение, что дома, возведенные из них, «дышат». Примерами пористого утеплителя служат минеральная вата и керамзит.

Из всего вышесказанного можно сделать вывод, что в обычных и утепленных стенах всегда есть условия для возникновения точки росы. Вот в этом месте и появляется много небылиц и страшилок, связанных с огромным количеством воды, прямо-таки вытекающим из стен при конденсации, и растущей на них массой плесени. В действительности все не так страшно, ведь эта точка не занимает стационарную позицию в ограждении. С течением времени условия с обеих сторон конструкции постоянно меняются, отчего и точка росы в стене перемещается. В строительстве это называется зоной возможной конденсации.

Так как ограждение проницаемо, то оно способно самостоятельно избавляться от выделяющейся влаги, при этом важную роль играет вентиляция с обеих сторон. Неспроста наружное утепление стен минеральной ватой делается вентилируемым, ведь точка росы в этом случае находится в утеплителе. Если все сделано правильно, то выделяющаяся внутри ваты влага через поры покидает ее и уносится потоком вентиляционного воздуха.

Вот почему так важно устроить хорошую вентиляцию в жилых помещениях, она удаляет не только вредные вещества, но и лишнюю влагу. Стена мокнет лишь в одном случае: когда конденсация происходит постоянно и в течение длительного времени, а влаге деться некуда. В нормальных условиях материал просто не успевает напитаться водой.

Современные полимерные утеплители практически не пропускают пар, поэтому при утеплении стен их лучше располагать снаружи. Тогда необходимая для конденсации температура будет внутри пенопласта или пенополистирола, но пары к этому месту не доберутся, а потому и увлажнения не возникнет. И наоборот, утеплять полимером изнутри не стоит, так как точка росы останется в стене, а влага станет выделяться на стыке двух материалов.

Пример такой конденсации – окно с одним стеклом в зимнее время, оно не пропускает пары, отчего на внутренней поверхности образуется вода.

Внутреннее утепление осуществимо при таких условиях:

Заключение

Итак, точка росы внутри строительных конструкций присутствует всегда, при этом рассчитать количество образующейся влаги по формулам весьма сложно, можно лишь определить зону конденсации. А это дает возможность принять меры по удалению влаги, а иногда и вовсе предотвратить ее появление с помощью паронепроницаемых утеплителей.

Как произвести примерный расчет точки росы по таблице и определить место ее появления. Условия конденсации влаги в стене и способы ее удаления.

Как рассчитать местонахождения точки росы в стене, важна ли она?

Здравствуйте, дорогие читатели! Читая об утеплении и теплоизоляционных материалах, производя расчёты необходимой толщины теплоизолятора, вы наверняка сталкивались с выражением точка росы в стене или точка образования конденсата.

Это важный физический параметр, от которого зависят расчёты утепления. Что такое точка росы? Как рассчитать точку росы в строительстве? Как применить полученные данные? Давайте разбираться.

Что это и зачем её необходимо знать?

Итак, точка росы определение ее такое – это такой показатель температуры, при которой находящийся в воздухе пар превращается в жидкость (росу). Этот показатель всегда зависит от влажности окружающей среды: чем выше влажность, тем выше точка росы, и наоборот, чем ниже влажность воздуха, тем показатель росы ниже температуры окружающего воздуха. При условии, что влажность равна 100% точка росы будут равна температуре окружающей среды.

Для «чайников» для понимания того, что собой представляет данное явление достаточно помнить, что чаще всего температура воздуха снаружи дома у нас в стране ниже, чем внутри, поэтому тёплые внутренние воздушные потоки стремятся проникнуть наружу. Воздух, проходя от внутренней стороны к наружной, охлаждается и превращается в конденсат. Чтобы это произошло в нужном месте необходимо знать значение точки росы.

Если такой процесс происходит в неправильном месте, то стены дома сыреют, на них появляется плесень. Дом буквально становится непригодным для проживания: ухудшается теплопроводность, стенки промерзают, разрушаются.

Точное определение месторасположения места в котором образуется конденсат в стене предотвратит эти неприятности, обеспечив комфортный микроклимат.

Расположение: отчего оно зависит?

Положение данного показателя зависит от следующих факторов:

Расположение точка росы, при утеплении утеплителем, может располагаться в различных вариациях. Рассмотрим их, и вы наглядно поймёте, почему так важно использовать правильный теплоизолятор и правильной толщины.

Вариант 1. Если теплоизолятор рассчитан правильно, то точка росы будет находиться внутри теплоизолятора:

Это правильное расположение расчётного показателя. Наружная и внутренняя стены остаются при этом сухими.

Вариант 2.В случае если слой изолятор взят меньше, чем требовалось, то возможны три варианта месторасположения точки росы:

Во всех случаях искомый показатель будет находиться внутри стены, где должна быть: в первом случае – ближе к утеплителю, во втором – ближе к внутренней стороне, в третьем – на поверхности внутренней стены.

Как видите, использование меньшего слоя утеплителя, чем необходимо, приводит к очень негативным для дома последствиям.

Методы определения

Точка росы рассчитывают ещё на стадии проектирования. Проектировщики пользуются специальной формулой, однако она достаточно сложная, требует специальных знаний и информации по климату региона, а также изыскательских сведений. Вот она наведена ниже

а – это постоянная и она равна 17, 27;

Тр – точка росы, которую мы ищем;

b – тоже постоянная, которая равна 237,7 °C;

λ(Т,RH) – это коэффициент, его можно рассчитать с помощью этой формулы:

Т – температура воздуха изнутри помещений °C;

RH – влажность, измеряется она в долях объема, ее пределы от 0,01 до 1;

ln – натуральный логарифм.

Более легкий способ расчета может быть выполненный этим вариантом, а именно для определения точки росы мы рекомендуем использовать специально созданные таблицы, где вам будет необходимо знать всего два параметра: относительную влажность воздуха и его температуру.

Так при средней климатической влажности воздуха в регионе 70% и при температуре +20, искомый параметр будет составлять 15,4 градусов, т. е. именно при этой температуре содержащийся в воздухе пар начнёт превращаться в конденсат.

Как использовать полученный результат?

Как вы уже поняли, правильным утеплением считается такое утепление (сейчас речь идёт только о наружном утеплении фасада), при котором точка росы располагается в середине утеплителя. Этот параметр зависит от множества факторов: например теплоизоляционные характеристики изоляционного материала уменьшаются при возрастании его влажности, а значит, в роли теплоизолятора должен выступать материал, не пропускающий влагу, т. е. имеющий минимальное влагопоглащение.

Как вычислить требуемую толщину утеплителя, чтобы точка росы оказалась внутри него? Здесь важны характеристики утеплителя и стен: чем плотнее теплоизолятор, тем быстрее он передаёт холод. Исходя из этого, можно сделать вывод, что лучшими теплоизоляционными свойствами будет обладать пористый материал (для утепления очень хорошо подходит наш материал), а стена из плотного бетона будет нуждаться в большем утеплении, чем стена из ячеистого шлакоблока.

Паропроницаемость и точка росы

На стадии проектирования дома очень большое значение имеет учет паропроницаемости строительных материалов. Паропроницаемость это объем водяных паров, которые может пропустить материал за единицу времени.

Все материалы, с которых мы строи дома (кирпич, газобетонные и пенобетонные блоки, дерево) имеют поры, сквозь которые проходит воздух с водяной парой. Учитывая это необходимо следить за выбором материалов, которые вы будете в дальнейшем использовать для утепления и отделки дома. Надо, чтобы все они были паропроницаемые. В выборе вам помогут такие принципы:

Как рассчитать толщину утеплителя?

Требуемая толщина утеплителя рассчитывается с учётом рассматриваемого параметра тремя способами:

При помощи специальных сводных таблиц, причём они будут отличаться для каждого региона.

Используя расчётную формулу, включающую множество сложных параметров.

При помощи специального калькулятора, который предлагают на своих сайтах многие производители теплоизоляционных материалов.

В окончании хочется напомнить, что температуру образования росы (ТР) целесообразно рассчитывать не только относительно утеплителя, но и слоя декоративной отделки.

Как определить точку росы в стене, где она находится? Расположение точки росы и отчего оно зависит? Как использовать полученный результат?

Определение точки росы в стене

Точкой росы называют охлаждённый воздух до определённой температуры, в состоянии которого пар начинает конденсировать и переходить в росу. В целом этот параметр зависит от давления воздуха в помещении и на улице. Определить значение не всегда легко, но сделать это необходимо обязательно, так как это один из самых важных факторов при строительстве и для комфортной жизни, и существования человека в помещении.

При завышенной точке росы бетон, металл, дерево и многие другие строительные материалы не дадут нужного эффекта при строительстве или ремонте дома и не прослужат долго. Во время настилания полимерных полов при попадании конденсата на поверхность материала в будущем возможно возникновение таких дефектов как: вздутие пола, шагрень, отслоение покрытия и многое другое. Визуально определить параметр в помещении невозможно, для этого необходимо использовать бесконтактный термометр и таблицу.

Какие факторы влияют

Чтобы яснее понимать, что это такое, и как на значение могут повлиять те или иные факторы рассмотрим наглядный пример:

1. Неутеплённая стена в помещении. Точка росы будет сдвигаться в зависимости от того, какие погодные условия вне помещения. В случае стабильной погоды без резких колебаний точка росы расположится ближе к наружной стене, в сторону улицы. Вредных показателей в этом случае для самого помещения нет. Если же наступит резкое похолодание, точка росы медленно переместится ближе к внутренней части стены — это может привести к насыщению комнаты конденсатом и медленному намоканию поверхности стен.
2. Утеплённая снаружи стена. Точка росы имеет положение внутри стен (утеплителя). Во время выбора материала для утепления следует рассчитывать на этот фактор и правильно рассчитать толщину выбираемого материала.
3. Утеплённая изнутри стена. Точка росы находится между центром стены и утеплителем. Это не лучший вариант, если погодные условия слишком влажные, так как при резком похолодании в этом случае точка росы резко сдвинется на стык между утеплителем и стеной, а это в свою очередь может привести к губительным последствиям для самой стены дома. Утеплять стену изнутри при влажном климате возможно, если в доме присутствует хорошая система отопления, которая способна поддерживать равномерную температуру в каждой комнате.

В случае если ремонт дома сделан без учёта погодных условий, устранить возникшие проблемы будет практически невозможно, единственный выход заново начинать работы и убирать всё сделанное, что влечёт за собой большие траты денег.

Как правильно определить и вычислить (таблица и формула)

На точку росы могут влиять температура и влажность

Жить человеку в комфорте с повышенной влажностью довольно трудно. Конденсат вызывает проблемы как для здоровья (есть вероятность заболеть астмой), так и для самого дома, особенно для его стен. Потолок и стены от повышенной влажности могут покрыться вредной для человека и трудно выводимой плесенью, в редких случаях приходится полностью менять стены и потолок, чтобы убить все присутствующие вредные микроорганизмы.

Для того чтобы этого не случилось, следует произвести расчёт и узнать, стоит ли в том или ином здании затевать ремонт, утеплять стены или вообще строить жильё на этом месте. Важно знать, что для каждого строения точка росы индивидуально, а значит, и её расчёт будет проводиться с небольшими отличиями.

Во внимание, перед тем как приступить к расчету, следует взять такие факторы как: климатические условия в том, или ином регионе, толщина стен и материал из которого они сделаны, и даже наличие сильных ветров. Малую, допустимую влажность содержат абсолютно все материалы, человеку следует проследить, чтобы эта влажность не повысилась и не образовалась точка росы. При вызове специалиста для измерения значения в случае повышенной влажности, вам, скорее всего, будет дан ответ, что теплоизоляция дома сделана неправильно, не подходит толщина материала или допустили ошибку при монтаже. В какой-то мере этот человек будет прав, так как именно правильный ремонт в доме в большей степени влияет на изменение точки росы и появление конденсата на стенах.

Таблица: показатели для определения точки росы

Благодаря графику можно определить оптимальные показатели

Как рассчитать: необходимые инструменты и последовательность действий

1. В помещении, котором необходимо измерить точку росы отмерьте примерно 60 см от пола, но не более. Измерьте на этой высоте, положив градусник, к примеру, на стол температуру воздуха при помощи термометра.
2. Затем в этом же месте при помощи гигрометра измерьте влажность в помещении.
3. В таблице выше найдите своё значение и тем самым определите параметры.

   С помощью термометра и гигрометра нужно измерить температуру воздуха и влажность

   Формула для расчёта в каркасной, кирпичной, многослойной стенах с утеплителем

   Для расчёта точки росы с утеплителем используются формулы:

4. h2, h3 — толщина стены и теплоизолятора;
5. λ1, λ2 — теплопроводность стены и теплоизолятора;
6. N — отношение тепловых сопротивлений.

t1, t2 — температура внутренней и внешней сторон стены;

T1 — перепад температур в стене.

Используя полученные показатели, составить график с диапазоном температур T1, размещённым в стене и оставшимися °C на утеплитель. В нужном месте отметить точку росы.

Что делать, если значение определено неправильно?

Рассмотрим места, в которых возможно расположение точки росы в не утеплённой стене:

7. Ближе к наружной поверхности стены. В этом случае появление точки росы в доме минимально, как правило, внутренняя стена остаётся сухой.
8. Ближе к внутренней поверхности стены. В этом случае возможно появление конденсата при резком похолодании на улице.
9. В самых редких случаях точка росы находится на внутренней стене здания. В этом случае избавиться от неё практически невозможно, и скорее всего стены в доме всю зиму будут немного влажными.

В этих случаях решить проблему можно добавив слои пароизоляции на стены. Это поможет удерживать водяные пары, и они не пройдут сквозь стены внутрь помещения, что предотвратит появление точки росы на стенах и потолке. Если климат слишком холодный и большую часть года температура держится больше чем минус 10 градусов, стоит рассмотреть вариант поступления нагретого воздуха в помещение в принудительном порядке. Сделать это можно при помощи теплообменника или нагревателя воздуха.

Важно правильно определить точку росу на этапе строительства. Это поможет грамотно утеплить стену и в дальнейшем избежать появления конденсата и плесени в доме.

Что такое точка росы, как её найти и рассчитать в стене дома. График и формула расчёта.

Точка росы. расчет, определение

Как выполняется расчет теплопотерь?

Расчет теплопотерь определяется на основании температуры внутреннего воздуха, температуры внутренней поверхности ограждающей конструкции и температуры уличного воздуха.

Температура внутри стен меняется линейно. Угол наклона графика зависит от значения термического сопротивления материала в разных его слоях.

Усредненное значение сопротивления теплопередачи внутри здания принимаем Ri = 0,13 м2 К / Вт. ГОСТ 8.524-85 и DIN 4108

Термическое сопротивление остальных слоев Re соответствует перепаду температур между внутренней поверхностью стены и уличным воздухом. (Т поверхности стены – T за пределами здания ) dTe.

Затем по следующей формуле:

Ri / dTi = Re / dTe

Re = Ri * dTe / dTi

Общее тепловое сопротивление R = Re + Ri

R = Ri (1 + dTe / dTi)

И, наконец, значение теплопотерь

Температура в помещении: 20 ° C

на поверхность стены: 18 ° C

температура окружающей среды: -10 ° C

Ri = 0,13 м2 К / Вт

Ri = 0,13 м2 К / Вт

R = R (1 + dTe / dТi) = 1,95 м2 К / Вт

ТП = 0,5 Вт / м2 K

Кроме теплопотерь отображаются зоны возможной конденсации .
