Как построить баню своими руками: проекты площадью 3 на 4
Жизнь в частном доме имеет массу преимуществ: присутствие чистого воздуха, тишина и покой деревенской жизни – все это факторы генерируют положительные эмоции. Наличие бани не может не способствовать дополнительно хорошему позитивному настроению.
Банное строение 4 х 3 метра – оптимальное решение для коттеджей и частных домов. Причина заключается в том, что на такой площади можно компактно разместить все самое необходимое.
Особенности
Баня 4 х 3 метра – это идеальный вариант для семьи из 4 человек и гостей. Прежде чем начинать возведение стен, следует выбрать соответствующий участок, подготовить необходимые коммуникации.
Часто баня строится как дополнительная пристройка к дому, и на это есть ряд веских причин.
Любая баня состоит из нескольких блоков:

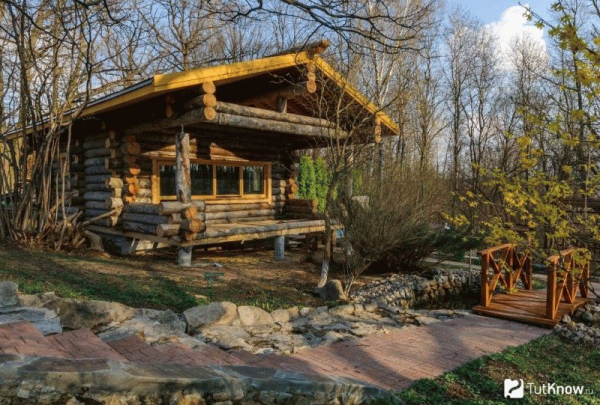

Основной материал для строительства бани – это бревна. Необходимо учитывать тот факт, что толщина материала в данном случае будет уменьшать площадь помещений.
Своими руками построить баню 3х4 м не представляет никакой сложности, здесь необязательно иметь опыт, важно только правильно сделать проектную документацию.
Планировки
Перед тем как составлять план-схему будущего объекта на даче или загородном доме, следует помнить о важных деталях. Помещение делится на несколько отсеков, и их размеры должны быть строго пропорциональны.
Для этого рекомендуется хорошо представлять, сколько обычно человек будет отдыхать в бане 3 на 4. Это представляется главным параметром, относительно которого будут выстраиваться размеры будущих помещений.
Площади помещений не могут быть одинаковыми, но их размеры будут диктовать в первую очередь данным фактором, базовым размером 4х3 метра.
Для экономии пространства печь помещают в районе комнаты отдыха, она примыкает к стене. Решение о размещении печи – это еще один существенный фактор в решении вопроса по экономии свободной площади.
Всегда следует помнить об опасности возникновения пожара, поэтому при обустройстве печи следует соблюдать все меры противопожарной безопасности. Очень часто печь компонуют таким образом, что топочная дверца выходит в предбанник.
Это позволяет прежде всего:
В техническом отношении составление плана-схемы не представляет какой-либо сложности, для этого не надо иметь высшее инженерное образование.
При верстке плана-схемы следует помнить о нескольких важных вещах.
Часто домовладельцы строят отдельно объект, который стоит отдельно от основного дома. Баня подобного типа популярна с незапамятных времен, ее нередко можно встретить и в наше время. Она превращается в автономный объект, на котором встречается большая веранда, крыльцо и тому подобное. Фактически баня становится универсальным комплексом, где можно не только попариться, но также посидеть за большим столом в кругу друзей и родственников, посмотреть кинофильм, попить чаю и так далее.
Терраса бывает не такой уж и маленькой, размерами от 150 до 400 см, что вполне достаточно, для того чтобы за столом поместилось 8 – 10 человек. Особая роль отводится предбаннику.
В предбаннике есть возможность:
Особое внимание отводится пожарной безопасности. Площадь вокруг печки обвивается оцинкованным железом, делается обязательно прокладки из огнеупорного материала. Полы также обшиваются металлом, делаются ограждения, чтобы угли из печки не могли попасть на деревянный пол ни под каким видом. Можно также обшить и листами из нержавеющей стали, толщина которой должна быть не меньше 1,5 мм. В любом случае под металлическими листами следует ставить листы огнеупорного материала, например, плоского шифера.
Тамбур также несет важную функцию, несмотря на скромные размеры. Это «подушка», которая позволяет сохранить уникальный микроклимат в бане, особенно в холодное время года.
Присутствие козырька и утепленных окон на веранде могут надежно предохранить от ненастья и отрицательных температур.
Как построить баню своими руками: проекты площадью 3 на 4
Компактная баня 3х4 метра на садовом участке – это предел мечтаний для многих дачников. Какие материалы необходимы для ее строительства? Сколько стоит такой объект, если его покупать в магазине?Баня своими руками – проекты размером 3х4 м. Интерьер каркасной дачи площадью 3 на 4 м может быть в любом стиле.
Проекты бань по каркасной технологии, их строительство своими руками
Строительство домов и бань по каркасной технологии становится все более популярным. Все потому, что методика такова, что даже в одиночку можно построить, не только баню, а даже приличных размеров дом. При том, что строение получается теплым (при достаточном утеплении), оно еще и легкое, и недорогое. Пожалуй, единственный его недостаток — высокая пожароопасность, но это — беда любого деревянного строения, а не только каркасника.
Проекты каркасных бань своими руками
Часто строительство стопориться из-за того, что вы не знаете, как правильно распланировать баню, чтобы было удобно и безопасно. В этом могут помочь готовые проекты планировок. Идеально, если какой-то из них подходит вам полностью: не нужно ломать голову. Хотя при необходимости можно внести коррективы. А иногда достаточно просто идеи, чтобы у вас все «встало на место» и вырисовался план вашей каркасной бани, которую вы будете строить своими руками. Для этого мы отобрали несколько проектов каркасных бань разного размера с различным расположением комнат.
Планировка бани 4*5 м
Это баня с обширной комнатой отдыха, небольшим санузлом и парилкой на 4,8м 2 . Фундамент — ленточный мелкозаглубленный — глубина 70 см, цоколь высотой 40 см (общая высота фундамента с цоколем 110 см), гравийная подушка 20 см. есть небольшое крыльцо, которое при круглогодичном использовании можно обшить и превратить в тамбур. Тогда холодный воздух не будет попадать в помещения при каждом открывании дверей.
Готовый чертеж каркасной бани 4*5 м
Общая площадь 20 м 2 , помещения и их размеры:
Необходимые материалы для создания каркаса:
В этом проекте бани достаточно просторная комната отдыха и при таких небольших габаритах здания — 5 на 4 метра довольно просторная парная — «в чистом» размере 4,8 квадрата. Печка по проекту топится из парилки, что для такого небольшого помещения проблематично: кислорода и так будет не очень много. В этом варианте можно, оставив ее на том же месте, поставить банную печь с удлиненной топкой. В этом случае дрова будут закладываться из комнаты отдыха, а каменка и основное «тело печи» будет находиться в парилке. При таком расположении печи решается заодно и проблема отопления комнаты отдыха.
Проект каркасной бани 6*6 м
На фото представлена планировка довольно солидной по размерам бани 6 на 6 метров. Предусмотрена небольшая веранда, предбанник, полный набор необходимых помещений.
Проект бани 6 на 6 по каркасной технологии
Этот вариант хорош тем, что практически в любом помещении использоваться могут пиломатериалы стандартной длины: 6 или 3 метра. Это удобно, так как остается мало отходов. Фундамент может быть свайным, столбчатым. Подойдет малозаглубленная лента или плита.
Но есть некоторые замечания по планировке. Моечное помещение по данному проекту каркасной бани получается просторным. Это вариант для тех, кто предпочитает после парной отдыхать не в прохладной (относительно парилки, конечно) комнате отдыха, а продолжать расслабляться во влажной и теплой атмосфере моечной. Тогда в ней поддерживают температуру порядка 30-35°C и довольно высокую влажность (за счет повышенной мощности печи и открытой двери в парилку). А еще устанавливают лежаки,
Проекты бань по каркасной технологии, их строительство своими руками
Построить баню своими руками, чтобы было красиво, тепло, стройка шла быстро и была недорогой. Сказка? А вот и нет. Такой вариант – каркасные бани, а используя готовые проекты можно придумать свой.
Каркасная баня 4х4 своими руками поэтапно
Городская суета с каждым годом высасывает все больше соков, от нее хочется скрыться, убежать, пусть на время. Отличным решением комфортного отдыха выступает загородный дом, но отдых оказывается вдвойне приятен, если на земельном участке есть еще и баня. Что же делать тем, у кого ее нет? Построить своими руками!
Когда для постройки составляют проект, нужно тщательно выбрать место для будущего сооружения, учесть тип грунта и расположение коммуникаций, продумать тип крыши и материал для нее, и, конечно, учитывать особенности здания, ведь, если строится каркасная баня с мансардой как отдельный элемент, расход материалов существенно снизится. Единственное, что можно порекомендовать обязательно внести в проект с точки зрения безопасности — заливку основания для печи отдельно от общего фундамента.
Закладываем фундамент
Считается, что фундамент нужен лишь в том случае, если почва пучнистая, но в идеале фундамент должен быть в любом случае, чтобы предотвратить сырость стен. Учитывая легкость конструкции, выбирают либо упрощенный свайный фундамент, либо облегченный ленточный.
Свайный фундамент предполагает наличие труб асбестоцементных (диаметр — 100 мм). Дистанция между сваями по периметру должна составлять метр. Под них требуется сделать скважины полутораметровой глубины. Когда сваи вставлены в приготовленные скважины, забрасывают песок и заливают цементный раствор в скважины.
Монтаж обвязки
Чтобы составленный проект себя оправдал, за монтирование обвязки можно приступать лишь тогда, когда древесина полностью сухая.
Ровность сборки обвязки проверяется уровнем.
Монтируем стены
Монтаж рам стен осуществляется на свободном участке двора. Расчет должен быть следующим: промежуток между осями должен составлять 60 см, он увеличивается не более чем на 40 см, если проект предусматривает наличие в стене проема. В месте соприкосновения рамы с перемычками монтируют дополнительную стойку. На этом этапе можно выкладывать лаги для пола, сечение бруска — 15*5. Когда рамы будут собраны, они осторожно выставляются, собираются и выкладываются лаги. Утеплитель из любого материала выкладывают между вертикальными стойками.
Для внешней обшивки рам отлично подходит вагонка, придающая бане добротный вид. Под вагонку, крепящуюся горизонтально, укладывают гидроизоляцию.
Устройство крыши
Работы по монтажу кровли начинаются с того, что раскладывают балки согласно чертежам перекрытия каркасной бани 4х4. После чего балки обшивают досками и монтируют каркас крыши. Из какого бы материала ни строилась баня, проект обязательно предусматривает наличие в ней трубы, поэтому надо не забыть оставить для нее место.
Крыша может быть либо двускатной, либо четырехскатной.
Крепкие балки сечением 15*5 см — прекрасный вариант для стропильной системы и балок. Расстояние между стропилами должно составлять 10*12 см. Сам скат крыши должен быть не менее 0,4 м. Балки ставят ребром и скрепляют косынками, окончательным фиксатором будет коньковый брус, от которого и начинается выкладка обрешетки кровли.
Какое покрытие будет иметь крыша — дело сугубо индивидуальное. Можно остановиться на металлочерепице или профлисте.
Важно помнить, что сборка стропильных конструкций осуществляется на земле. Каждую конструкцию отдельно поднимают на крышу и размещают над приготовленной для нее стойкой.
Внутренние работы в каркасной бане начинаются с пола. Поскольку добротность пола определяет комфорт в парилке и возможность ее использования в холода, перед тем, как составить проект бани, стоит определить сезонность ее использования. Если баня своими руками стоится лишь для летнего сезона, пол в ней может быть самым простым. Крепкий, утепленный пол в бане нужен, если ей будут пользоваться круглый год.
Полы в бане 4х4 из каркаса настилают на лаги. Вначале идет настилка чернового пола, потом проводят его гидроизоляцию. После этого пол утепляют с использованием материала, применяемого для утепления стен. Потом кладут еще 1 слой гидроизоляции, а уже потом — чистовой пол.
Таким образом делают пол в предбаннике, в местах же, где будет литься вода, проделывают следующее:
Поскольку пол в бане выстилают дощатый, эти доски обязательно должны быть обработаны антисептиком. И еще: пол в бане ни в коем случае нельзя обрабатывать лакокрасочными материалами, т.к. под воздействием высоких температур они могут выделять опасные вещества.
Внутренняя и внешняя отделка
Отделка начинается с того, что закрепляются листы ОСП на перекрытии. Потом выкладывают 3 слоя утеплителя (для парилки понадобится еще фольгированный утеплитель).
Потом в предбаннике располагают нагревательный элемент и выкладывают печь.
Утепление каркасной бани будет неполным, если обойти стороной потолок (для его утепления подойдут осина или липа). Для внутренней обшивки крайне нежелательно применение досок из хвойных пород.
Что касается внешней отделки бани, которая с легкостью делается своими руками, помимо распространенной вагонки и покраски стен, есть и иные варианты:
Если с первыми тремя все понятно, блокхаус — сравнительно новое, но популярное, решение на рынке отделочных материалов. Внешне он очень похож на настоящий сруб, в связи с чем баню, отделанную блокхаусом, будет едва ли возможно отличить от бани из оцилиндрованного бревна.
Каркасная баня 4х4 своими руками поэтапно
Баня из каркаса считается экономичной и усадки не дает. Строительство бани достаточно элементарно. Как быстро построить такую баню?
Проект каркасной бани 3х6
Важное уточнение! Проект делал не для публикации, эта страница, создана только для того, чтоб записи и расчеты, всегда были под рукой.
Просмотрел статистику сайта, на страницу заходят, и что для меня было неожиданностью, скачивают.
По этому- вынужден предупредить.
Я не строитель, расчеты по несущей способности стропил и перекрытий, делал по доступной информации в интернете. Так что, если вдруг Вы решите строить по данному проекту, то это на Ваш страх и риск.
Лучше обратится в небольшую строительную компанию, там построят быстро и недорого, Из рекомендаций- ес-спб.рф.
Ну, в принципе, коробка бани, (на данный момент времянки), стоит, перезимовала нормально. По ходу работ, в проект вносились незначительные изменения, т.к. какие либо отчеты вести не планировал, а стройку закончил в прошлом году, то помню только- замену окна на более большое, и использование других паро и ветрозащитных пленок.
Смета конечно же выросла, но не значительно.
Печь- “Малютка” Паровая с закрытой каменкой завода «Ферингер». Парилка объемом 10.7 куб.м.
Моечное отделение площадью 6.75 кв.м. Две трети которого выделены для “мокрых” процедур.
Первое время, будет использоваться как времянка. Следовательно, строительство будет в два этапа.
1. Каркас с утеплением и внешней отделкой. Возможно- стена между парилкой и моечной. Душ можно сделать сразу, вся внутренняя отделка- оргалитом.
“Парилка”- спальня, можно поставить простенькую печку например- такую
Если не делать душ, то там можно организовать кладовку. На пол, всего помещения, постелить линолеум.
2. После строительства дома, ставятся внутренние перегородки, отделывается парилка имитацией бруса, моечное отделение вагонкой и пластиковыми панелями. На пол- керамогранит, в тамбур- вагонка и линолеум.
Водоснабжение пока планируется автономное, т.е. на чердаке, будут стоять баки для холодной воды и с подогревом для душа. Набираться будут шлангом от насоса в колодце.
Первый этап- времянка
Второй этап- баня
Столбчатый фундамент
Размечаем и выкапываем ямки 0,6 на 0,6 и глубиной примерно 0,4 м.(может и по 0,5). Выравниваем площадку с небольшим уклоном в сторону канавы
Укладываем геотекстиль в ямки, засыпаем ПГС-ом, проливаем трамбуем. Выводим в уровень.
Прокладываем дренаж. Трубу можно положить только по периметру, середину сделать старыми плинтусами (не выбрасывать же)
Опалубку собираем из ДСП, которая в сарае, если не хватает- разбираю полки. В первую опалубку, вырезаем короба из рубероида. Сперва делаем нижнюю платформу цементируя в ней арматуру. Не ранее чем через два дня, делаем опалубку для верхней части, и заливаем по уровню остальное. Хотя бы в угловых стойках, вывести штыри, для фиксации нижней обвязки.
Застилаем пленкой между тумбами, присыпаем её песком или ПГС-ом.
Ждем минимум две недели.
Проект каркасной бани 3х6
Проект каркасной бани 3х6 материалы, чертежи, схемы. Смета.
Баня из бруса 3х4 – проектирование и расчет материалов
Построить небольшую баню из бруса под силу каждому домашнему мастеру, который хоть немного знаком со строительством. Однако, прежде чем приступить к работе нужно грамотно составить проект сооружения и рассчитать необходимое количество материалов, чтобы не столкнуться с их нехваткой или наоборот – избежать лишних затрат. Собственно, теме проектирования бани и посвящена данная статья, в которой мы подробно ознакомимся со всеми нюансами этой работы.
Баня из бруса размером 3х4
Общие сведения
Любое строительство, пусть даже это баня размером 3х4 метра, предполагает наличие проектной документации. Она необходима не только для расчета материалов и составления сметы, но и в качестве инструкции по выполнению строительных работ.
Чертеж бани из бруса 3х4, который будет перед глазами в процессе строительства, позволит избежать ошибок на всех этапах работы. Поэтому не стоит пренебрегать подготовкой проекта даже при возведении таких небольших зданий.
Трехмерный проект бани 3х4
Создание проекта
В качестве примера рассмотрим, как выполнить проект бани 3х4 из бруса, который подразумевает подробное описание постройки.
В процессе этой работы необходимо определиться со следующими моментами:
Ниже рассмотрим по отдельности каждый из этих этапов проектирования.
Планировка
Конечно, баня из бруса 3 на 4 м является небольшим строением, однако, этой площади вполне достаточно, чтобы разместить на ней парилку, душевую и раздевалку. Поэтому необходимо заранее продумать, как помещения будут располагаться, чтобы максимально практично использовать пространство.
В первую очередь нужно определиться с размерами парилки, которые зависят от планируемой ее вместительности. К примеру, если парная будет небольшой – для одного-двух человек, то в бане можно обустроить еще комнату отдыха.
Планировка бани с комнатой отдыха
В предложенном проекте бани комнаты спроектированы следующим образом:
Правда, при такой планировке вещи придется оставлять в комнате отдыха, так как раздевалка не предусмотрена. Единственное, решить проблему может пристроенный тамбур, который можно приспособить для этих целей.
Если же требуется более просторная парилка, то помимо нее и душевой останется место лишь под раздевалку. Правда, многие застройщики, чтобы увеличить полезное пространство внутри бани, идут на одно ухищрение – делают строение угловым, к примеру, отличным вариантом является размер бани из бруса 3 на 3 на 3 на 4.
Такое решение подходит для тех случаев, когда баня располагается в углу участка. Такое строение занимает не намного больше места, но при этом имеет достаточную площадь для обустройства всех необходимых помещений.
Пример трехмерного проекта угловой бани
Комнату отдыха в таком случае можно сделать как закрытой, так и открытой, т.е. в виде террасы. Второй вариант можно реализовать в летней бане.
Если зону отдыха расширить на метр в длину и ширину, то здесь поместится мангал. В таком случае получится баня из бруса 4 на 4 на 3 на 4. Конечно, увеличение размеров приведет и к повышению затрат на строительство.
Таким образом, планировка бани зависит от следующих моментов:
В завершение работы по планированию помещений следует начертить план с указанием размеров комнат.
Схема устройства свайно-винтового фундамента
Фундамент для небольшой бани может быть нескольких типов:
Схема устройства столбчатого фундамента
На фото — ленточный фундамент
Выбор фундамента зависит от типа грунта. Если почва неустойчивая – следует залить ленточный фундамент. Если же грунт устойчивый, оптимальным вариантом будет столбчатое или свайное основание, цена которого значительно ниже.
Схема каркаса крыши
Кровля представляет собой обычную двухскатную конструкцию. Как правило, в таких банях в основе каркаса лежат висячие стропила, которые скреплены между собой коньковым прогоном и обрешеткой. Для укрепления конструкции между стропильными ногами устанавливают затяжки.
На этапе планирования кровли нужно составить схему, на которой должны быть отображены все детали каркаса и указаны их размеры.
Обратите внимание!
Если баня будет использоваться не только в летнее время, крышу обязательно нужно утеплить.
Для этого можно использовать минеральные маты, керамзит или другой теплоизоляционный материал.
Брус сечением 100х150 мм
Расчет материалов
После подготовки проекта можно рассчитать сколько кубов бруса надо на баню 3х4 м. Для этого предварительно нужно подсчитать количество штук бруса.
К примеру, строится баня из бруса 3 на 3 на 4 м, т.е. высота стен составляет 3 метра. Сечение бруса составляет 100х150 мм.
В таком случае расчет выглядит следующим образом:
Обратите внимание!
Необходимый объем бруса следует подкорректировать в зависимости от его длины.
К примеру, если длина составляет 6 метров, то подсчитывать объем следует как для шестиметровых, а не четырехметровых стен.
Теперь, когда известно, сколько кубов бруса на баню 3х4 требуется, можно посчитать общую стоимость материала для стен. К этой сумме нужно приплюсовать стоимость материалов для фундамента, кровли, а также внутренней отделки.
Таким образом можно узнать, во сколько обойдется построенная баня своими руками из бруса 3х4 м.
Совет!
Для нижних венцов бани лучше использовать твердые сорта древесины, к примеру, лиственницу или дуб.
Это увеличит прочность и долговечность стен.
Вот, пожалуй, и вся основная информация по проектированию и расчету небольшой бани из бруса.
Чтобы правильно спроектировать баню, нужно заранее продумать какой она будет, не упуская никаких деталей. В этом помогут изложенные выше советы и рекомендации. После составления проекта можно подготовить смету.
