Устройство банной печи



Оглавление:

Table of Contents

Устройство печей для бани

Устройство банной печи

  • Кирпичная печь
  • Металлическая печь для парилки
  • Электрическая каменка
  • В парной бани нет открытого огня. Нагревание помещения происходит печью, которая находится за стеной или обложена камнем. Вода, попадая на камни и стену, образует влажный пар. На сегодняшний день построить печь для бани не составит большого труда.

    Устройство банной печи

    Схема печи-каменки для бани.

    Разнообразие конструкций позволяет сделать выбор вида печи, материала, из которого ее изготовить, а также способа возведения.

    Независимо от конструкции, печь должна обеспечивать следующие требования:

  • не создавать в парной вредный выброс газа и дыма;
  • прогревать помещение в диапазоне температур у пола до 45°С, у потолка 95°С;
  • быть безопасной;
  • быть экономичной.
  • Печи для бань классифицируют: по конструкции, по способу установки, по назначению, по принципу действия и материалам, применяемым для их изготовления, по видам топлива. Рассмотрим устройство наиболее популярных при строительстве бань печей.

    Большой выбор предлагают производители каменок для бани. Все каменки можно разделить на 2 большие группы:

    Устройство банной печи

    Схема кирпичной печи.

    Закрытые представляют собой печь, в устройство которой включена паровая дверца (через нее поступает тепло). При сжигании топлива дверца закрыта. Открывается она, когда необходимо прогреть сауну. Уровень температуры при использовании таких печей достигает 60°С.

    Открытые каменки представляют собой печь, которая устанавливается непосредственно в парной. В такой бане можно париться несколько раз в течение дня. Достоинство каменки в том, что она очень быстро нагревается. При этом есть и недостаток — это быстрое остывание.

    При нагревании печи закрытого типа тепло может сохраняться несколько дней.

    Кирпичная печь

    Кирпичная каменка проста и надежна в эксплуатации. Кладка из кирпича создает барьер и защищает стены от перегрева. Каменка, для русской бани сложенная из кирпичей, прогревается до температуры в 1000°С и создает отличную атмосферу в парной. При такой высокой температуре сгорает и сажа, которая оседает на камнях.

    Основанием для такой русской печи служит фундамент. Масса банной печи может быть больше 750 кг. Если масса печи меньше, допускается фундамент заменить бетонной стяжкой. Для гидроизоляции используют рубероид, сложенный в несколько слоев. В устройство русской банной печи включают следующие основные узлы:

  • топливник;
  • топливная дверца;
  • поддувальная дверца;
  • кладка из кирпича, рекомендуется использовать огнеупорный кирпич;
  • решетка;
  • щелевая арка;
  • дымоход.
  • Колосниковая решетка применяется для того, чтобы улучшить процесс горения. При использовании дров решетку размещают на уровне топочной дверцы. Если основное топливо — уголь, то топка в такой печи не глубокая и решетку размещают на уровне 300 мм от дверцы.

    Устройство банной печи

    Схема двухкорпусной металлической печи.

    Зольник в русской печи служит для отбора золы и облегчения чистки. Его располагают под колосниковой решеткой. Если зольник не включен в устройство печи, то и сгорание топлива будет неполным.

    Поддувальная дверца предназначена для регулировки подачи воздуха в зольник, в топливный отсек. Потоком воздуха регулируют процесс горения.

    Для того чтобы регулировать тягу в дымоходной трубе, устанавливают задвижку, которая во время горения открывается, а после закрывается. За положением задвижки следует внимательно следить, так как при горении и закрытой задвижке образовывается угарный газ, который приведет к отравлению.

    Металлическая печь для парилки

    Более просты по устройству и конструкции металлические печи, которые могут быть установлены как в банях общественного пользования, так и в индивидуальных саунах. Печи из такого материала очень быстро прогреваются, и практически через 30 минут можно принимать процедуры.

    Печи такой конструкции выпускаются закрытого типа. Нагревание камней происходит от прогретого металла. Так как тип печи закрытый исключен фактор отравления угарным газом. Для изготовления русской печи для парилки используют металл толщиной не менее 5 см. В конструкции печи можно предусмотреть облицовку кирпичом, что позволит избежать таких недостатков, как:

  • неравномерного распределения тепла в помещении, в следствии, невысокой теплоемкости материала;
  • опасность получения ожогов в процессе эксплуатации.
  • При изготовлении печи для парилки очень часто в устройство включают бак — емкость для нагрева воды.

    Электрическая каменка

    Очень большой популярностью пользуются электрические каменки. Такую конструкцию можно установить не только в отдельно стоящей бане, но и в квартире при обустройстве небольшой парилки. В устройство каменки включен нагревательный элемент, который преобразует электрическую энергию в тепловую. Подключение может проводиться к сети с напряжением 220 В и 380 В. Все будет зависеть от мощности обогрева и площади помещения. Если дровяные печи необходимо устанавливать в русской бане с большой парилкой, то электрическую каменку можно устанавливать в сауну с площадью меньше 8 м².

    В устройство электрической каменки входят следующие узлы:

  • теплоэлектрические нагревательные элементы (ТЭНы), их может быть несколько, в зависимости от мощности;
  • парогенератор;
  • пульт управления.
  • Парогенератор исключает необходимость лить воду на камни вручную. Стоимость такой печи выше, но при этом выше и надежность, так как при выливании воды можно вывести из строя ТЭНы. В устройство каменки с парогенератором для парилки входит емкость для воды, которая предварительно заполняется. При необходимости, используя эту воду, можно изменять влажность в парилке.

    К достоинствам электрической каменки относят:

  • разнообразные способы установки (пол, стена), что позволяет сэкономить место;
  • автоматизированная система и возможность управления на расстоянии при помощи выносного пульта;
  • наличие таймера и возможность задавать промежутки времени на включение и выключение устройства;
  • отсутствие дымоходной трубы;
  • сокращение времени и средств на установку и монтаж.
  • Конечно, есть и недостатки, но их меньше. Главный недостаток — это необходимость при большой мощности подводить напряжение в 380 В, что не всегда возможно.

    В устройство печи для бани включают: топливник, топливная дверца, поддувальная дверца, кладка из кирпича, решетка, щелевая арка, дымоход, зольник. Построить печь не составит большого труда.

    Особенности устройства печи для бани

    Устройство печи для бани значительно проще, чем может показаться на первый взгляд. Торговые организации предлагают большой ассортимент моделей печей для бань. В зависимости от конструкции печи могут работать на разных видах топлива: жидком, газообразном, дровяные, совмещенные. Многие конструкции оснащены устройствами автоматического контроля и управления с разнообразными функциями (установкой времени включения и отключения, регулировкой температуры воздуха и воды, контролем влажности). Изделия имеют великолепный дизайн и компактные размеры, но приобрести их могут не все. Выход из такой ситуации один: изготовить печь самостоятельно, из доступных материалов.

    Устройство банной печи

    Схема кирпичной печи для бани.

    Основные варианты устройства

    Первые конструкции банных печей сохранились до наших времен. Но что такое баня по-черному? Кажется невозможным представить баню, в которой нет дымохода и дымовые газы уходят через дверь. Однако со временем русские мастера сумели преодолеть этот недостаток, и появилась баня по-белому, с дымоходом через потолок.

    Современные конструкции печей имеют два основных направления: «горячие» и «холодные» печи. Название произошло от температуры, до которой могут прогреться стенки банной печи. У «горячей» печи температура стенок может доходить до 100° С и выше, передавая тепло в помещение и прогревая его.

    Устройство банной печи

    Такие печи изготавливаются из металла. Применение таких конструкций оптимально в банях без постоянного отопления, обычно используемых раз в неделю. Такая печь быстро прогревает помещение даже при изначальной температуре ниже нуля.

    Недостатком является необходимость строгого контроля за температурой в парной. Быстро нагревающая помещение печь может создать высокую температуру, выдержать которую сможет не каждый. Остывает помещение с такой печью тоже довольно быстро.

    Бани с «холодными» печами прогреваются гораздо дольше, так как температура стенок значительно ниже. Изначальный вариант простой кирпичной печи с каменкой и баком для воды оказался слишком затратным из-за большого расхода топлива и неэффективного использования тепла, большая часть которого просто вылетала в трубу.

    Созданы различные конструкции с теплообменными каналами, позволяющие более эффективно использовать полученное от сгорания топлива тепло и увеличить скорость циркуляции воздуха в помещении. Разработанные конструкции оказались довольно удачными и получили широкое распространение.

    Устройство банной печи

    Устройство печи «по-белому».

    Температура стенок такой печи в бане остается невысокой и может достигнуть максимум 50° C. Тепло получается «мягким», общий микроклимат помещения — более комфортным. Помещение сохраняет теплую атмосферу гораздо дольше по сравнению с банями, оборудованными «горячими» печами. Расход топлива на прогрев помещения с «нуля» до приемлемой температуры, по сравнению с «горячей» печью, заметно выше. Более эффективным режимом для бань с такой печью является ежедневное поддержание тепла.

    Оба основных варианта не являются окончательными, и возможно создание различных комбинированных конструкций, не имеющих недостатков и сохранивших преимущества обоих направлений. Хотя во всех случаях идеального решения пока не найдено.

    Примерное устройство «холодной» печи для бани

    «Холодные» печи строятся в основном из кирпича, хотя можно сделать такую печь металлической. Классическая конструкция представляет топку с зольником, колосниками. Над топкой располагается каменка или бак с водой.

    Устройство банной печи

    Выбор «горячего» или «холодного» типа печи.

    В старых конструкциях камни в каменке нагревались непосредственно пламенем, и перед началом процедур огонь в топке было необходимо полностью погасить, чтобы не отравиться угарным газом. В дальнейшем камни начали помещать в замкнутое пространство, нагреваемое методом теплообмена через стенки. Поэтому предпочтительнее первой по ходу дымовых газов или над пламенем размещать каменку, а затем — бак с водой.

    Как показывает практика, такое размещение оптимально для эффективного использования тепла. В более современных конструкциях вместо бака устанавливается змеевик, подключаемый к баку. Сам бак располагается в стороне или чердачном пространстве над баней. Такая конструкция позволяет значительно уменьшить габаритные размеры печи. В кирпичных стенках печи нужно выложить вентиляционные каналы, имеющие общую стенку с дымоходами, толщиной в 1/4 кирпича. Воздух в каналы должен поступать на уровне пола или из подполья и выходить выше высоты человеческого роста. При устройстве печи нужно тщательно выдержать все противопожарные зазоры и установить защитные прокладки в местах соприкосновения кирпичной кладки со сгораемыми поверхностями.

    Устройство «горячих» печей для бань

    «Горячие» печи пользуются большей популярностью. Печи из металла более компактны, быстрее прогревают помещение и расходуют меньше топлива. Несомненным преимуществом является возможность изготовить такую печь в заводских условиях или домашней мастерской и затем установить готовую конструкцию в помещении бани. Изготовленная своими руками металлическая печь обойдется значительно дешевле кирпичной или приобретенной в торговой организации.

    Устройство банной печи

    Рисунок 1. Устройство металлической печи.

    Печь можно сделать из металлического листа толщиной 6-10 мм прямоугольной формы или из трубы диаметром 0,5 м и более. Второй вариант предпочтительнее, так как круглая конструкция лучше выдерживает температурные расширения и количество сварных швов при изготовлении значительно ниже. Желательно использование свежего металла, без следов сильной коррозии, в крайнем случае на проблемные места можно наложить заплаты или использовать в качестве дверцы и отверстия для каменки.

    Конструкция печи любой формы состоит из трех основных компонентов:

    1. Топочное отделение с зольником. Здесь будут гореть дрова, образовавшаяся зола через щели в колосниках будет осыпаться в зольник. Дверца на зольнике служит в качестве регулятора подачи воздуха — поддувала.
    2. Каменка, заполненная булыжниками или специальными камнями. Замкнутое пространство изолировано от дымовых газов. Камни нагреваются за счет передачи тепла через металлические стенки. Отверстие для плескания воды можно оснастить дверцей для нагрева до более высокой температуры.
    3. Бак для нагрева воды. Воду из бака можно набирать ковшом, но это неудобно и небезопасно, можно обжечься при случайном прикосновении к стенке печи. Поэтому лучше в нижней части бака вырезать отверстие и приварить трубку с резьбой для установки крана, сориентировав в нужную сторону.

    Примерное устройство печи можно посмотреть на схеме (рис.1).

    Для работы понадобятся следующие инструменты:

    Устройство банной печи

    Необходимые инструменты для кладки печей.

    1. Болгарка с отрезными и зачистными кругами.
    2. Комплект электросварочного оборудования (щиток, кабель с держателем) и электроды диаметром 3-4 мм.
    3. Рулетка, угольник, металлическая линейка длиной 1 м.

    Для изготовления печи понадобятся труба длиной 1,6 м или два отрезка с длиной 0,9 м и 0,7 м. Размеры некритичны, и можно изменить, исходя из конкретной ситуации. Из более длинного отрезка нужно изготовить топочное отделение с каменкой. Каменка изготавливается из трубы или ее сегментов диаметром примерно в половину диаметра печи. На один конец трубы нужно вырезать заглушку из листового металла и обварить сплошным швом. На второй конец можно установить дверцу необходимой формы или просто небольшое ограждение из прутка, чтобы не высыпались камни. В верхней части отрезка трубы топочного отделения нужно разметить и вырезать отверстие необходимой формы под каменку. В него установить изготовленную деталь и обварить сплошным швом. Глухой конец каменки тоже необходимо закрепить на противоположной стороне при помощи кронштейнов из прутка и сварки.

    Изготовление печи

    Затем, определив расположение печи в помещении, вырезать в необходимом месте отверстия для топки и поддувала. Дверца поддувала имеет высоту 50-60 мм, ширину 200-250 мм. Дверцу для топки можно приобрести готовую или сделать самостоятельно из вырезанного куска. Обе дверцы нужно установить на навесы и снабдить защелками. Топочное отделение готово.

    На отрезок для бака нужно вырезать днище из листового металла толщиной 8-10 мм, установить его на место и обварить сплошным швом. В центре вырезать отверстие под дымовую трубу необходимого диаметра, обычно 100-120 мм, установить в него отрезок длиной 800-900 мм и также обварить сплошным швом, контролируя расположение. После окончания нужно проверить качество сварных соединений, заполнив емкость водой, затем отрезки состыковать между собой и также проварить сплошным швом.

    На верхнюю часть бака желательно сделать крышку. Для этого по диаметру трубы нужно вырезать круг из листового металла и разрезать на две неравные части. Одна часть должна надеваться на дымовую трубу и крепится сваркой. Вторая часть устанавливается на навесах, как крышка для заполнения водой. После окончания работ баню можно устанавливать в помещение. На фундаменте внутри печи нужно заполнить пустое пространство зольника кирпичом, закрепленным глиняным раствором, высотой в 1/4 кирпича.

    Читайте также »   Почему мокнут пластиковые окна

    Под колосниками, укладываемыми на кирпичи, нужно оставить пустое место под сбор золы.

    После установки дымохода печь можно топить, не забыв заполнить бак водой.

    Устройство печи для бани значительно проще, чем может показаться на первый взгляд. Торговые организации предлагают большой ассортимент моделей печей для бань.

    Чертежи банной печи из металла – строим печь своими руками

    Сейчас баня стала не только местом, где можно помыться, здесь посетители получают оздоровительные процедуры, исцеляющие тело и душу. Часто любители попариться в собственной банной постройке предпочитают своими руками собрать отопительный агрегат для нее. Для этого им могут понадобиться чертежи печки для бани.

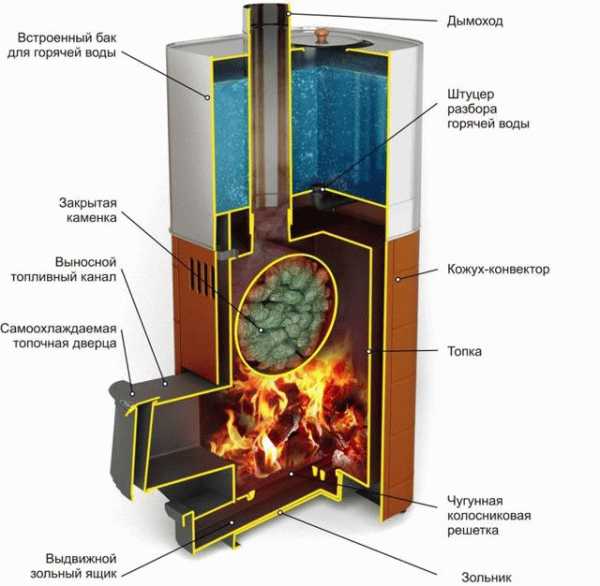

    Устройство банной печи

    Использование банных печей из металла

    Уже на протяжении многих лет металлические печи составляют конкуренцию традиционным отопительным конструкциям, выложенным из кирпичей. Их устанавливают как в частных домовладениях, так и в банных постройках.

    Востребованность агрегатов из металла объясняется наличием у них важных достоинств:

  • нагрев в течение короткого времени;
  • доступная стоимость;
  • высокая теплопроводность;
  • нет необходимости возводить высокопрочный фундамент;
  • несложный процесс установки.

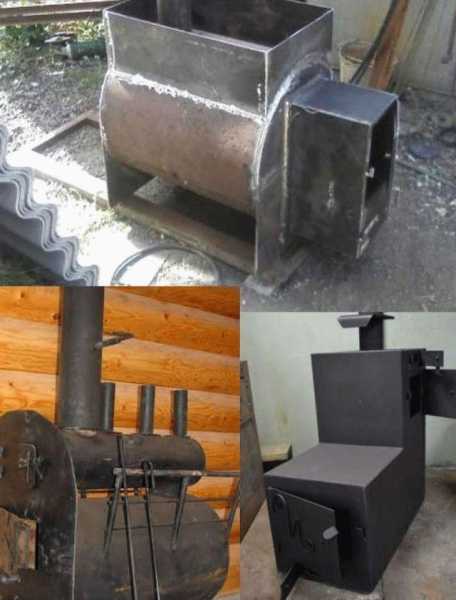

  • Устройство банной печи

    Последнее преимущество является особенно важным для тех, кто планирует такой прибор изготовить самостоятельно. Но для этого нужно уметь читать чертежи банной печи из металла. Также следует знать, что в случае нерационального применения такого агрегата или несоблюдения технологии его изготовления велика вероятность возникновения пожара.

    Конструкционные особенности современных металлических печей

    Самым простым примером конструкции банных печей из металла своими руками считается буржуйка. Она состоит из оборудованного трубой и дверцей ящика. Ее главный недостаток – это незначительная теплоотдача при большом расходе топлива. Поэтому сейчас буржуйку используют крайне редко.

    Современные агрегаты из металла имеют более высокий класс пожаробезопасности. Их производят из листового материала, толщина которого не превышает 4-5 миллиметров. У них имеется тепловая камера для засыпки камней (прочитайте: “Как уложить камни в банную печь правильно, какие камни лучше использовать”). Часто их конструкционное решение предусматривает возможность обустройства дополнительного водяного бака объемом до 70 литров.

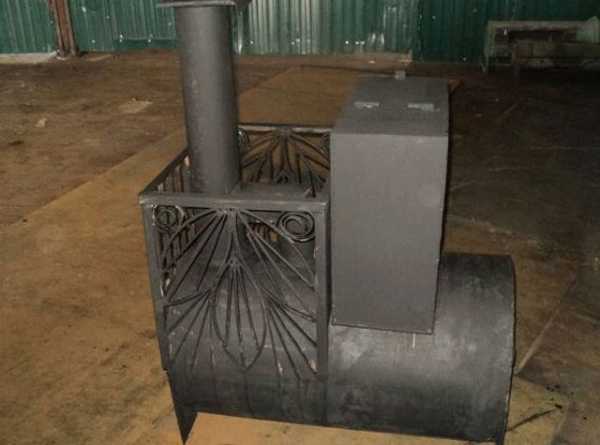

    Устройство банной печи

    С целью обеспечения равномерного прогревания воздуха в агрегате и снижения его пожароопасности делают облицовку огнеупорным кирпичом. При отсутствии необходимости создавать особо прочный фундамент под печь достаточно будет наличия крупногабаритного основания, которым может стать цементная плита с покрытием из кафельной плитки, либо металлический лист, либо огнеупорный кирпич.

    Устройство печей из металла

    Если внимательно рассмотреть чертежи банных печей из металла с размерами, то их по конструкционному решению можно разделить на несколько разновидностей:

    1. Агрегаты закрытого типа. Компактные размеры этих печей позволяют устанавливать их в небольших по площади банных постройках, которыми пользуются члены семьи. Чтобы повысить теплоемкость, конструкции с наружной стороны и изнутри выкладывают огнеупорным кирпичом, применяя металлических скреп. В их средней части помещают решетку для камней. Читайте также: “Какие конструкции печей для бани бывают, какие лучше подойдут”.
    2. Агрегаты открытого типа. Они отличаются наличием бака для воды, имеющего небольшой объем. У них есть открытая каменка. При установке их в бане обеспечивается быстрый прогрев парилки. Для увеличения теплоемкости такого отопительного прибора, камни в печи нужно накрыть крышкой из оцинкованного металла.
    3. Комбинированные агрегаты. Если посмотреть на чертеж печки для бани из металла такой конструкции, то можно увидеть, что она имеет топливник и две задвижки, поддувало, решетку, два патрубка диаметром 10 и 14 сантиметров и 4 отверстия, предназначенных для трубы и обводного колена. Чтобы их изготовить, используют стальные листы толщиной 3-5 миллиметров.

    Виды топлива и типы печей

    Приборы для бань отличаются по виду топлива, применяемого для их функционирования:

    1. Дровяные агрегаты. Появились раньше других типов металлических печей. Им для выделения тепловой энергии требуется немалое количество дров, а также они нуждаются в уходе постоянно. Обычно ими предпочитают пользоваться те посетители бань, которые могут подождать, пока помещение прогреется и потом не спеша наслаждаются ароматным паром и теплом, идущим от натуральной древесины.
    2. Электрические приборы. В данном случае схема банной печи из металла состоит из нескольких основных узлов: корпуса, оснащенного ТЭНом, и особых теплоизоляционных элементов.
    3. Газовые агрегаты из металла. По праву считаются наиболее современными и надежными в эксплуатации конструкциями, их оснащают термостатом для регулировки мощности. Безопасность газовых приборов обеспечивает предохранительное устройство, моментально срабатывающее при отключении или снижении подачи газа.

    Преимущества и недостатки печек из металла

    Чтобы разобраться с характеристиками металлических агрегатов, нужно проанализировать их преимущества перед стационарно устанавливаемыми кирпичными конструкциями.

    В отличие от печей, выложенных из кирпичей, металлические отопительные агрегаты отличаются своей мобильностью и компактностью и поэтому являются оптимальным решением для небольших по площади банных построек. Изготовление печи для бани из металла осуществлять можно в любом месте и потом переместить ее для монтажа в нужное помещение.

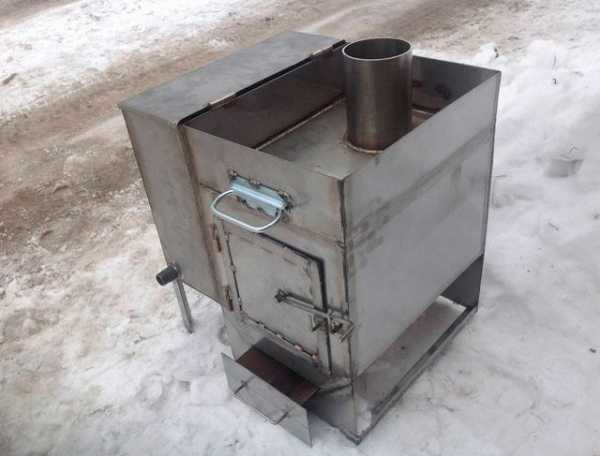

    Устройство банной печи

    Существует два основных конструкционных решения агрегатов из металла:

    1. Печи горячего типа. Эти приборы идеально подходят для применения в банях, которые посещаются не регулярно, например, на дачном участке. Несмотря на быстрый нагрев, их не рекомендуется обустраивать в постоянно используемых банных помещениях. Дело в том, что при применении такого отопительного агрегата можно перегреть воздух в помещении по причине невозможности контролировать температуру его нагрева.
    2. Печи холодного типа. Они считаются лучшим выбором для монтажа в отапливаемых помещениях. Данные агрегаты прогреваются быстро, но их в отличие от предыдущего варианта оснащают системой, контролирующей температуру. Обжечься при прикосновении к ним сложно, поскольку стенки у них редко нагреваются более чем до 50 градусной отметки.

    Если подвести итог, то к достоинствам агрегатов из металла для бань относятся:

    1. Небольшие размеры, что наглядно подтверждает чертеж металлической печи для бани. Они незаменимы для маленьких банных строений.
    2. Отсутствие необходимости в предварительном строительстве массивного основания. Будет достаточно обустройства облегченного варианта фундамента, что позволяет ускорить возведение бани и запуск ее в эксплуатацию.
    3. Доступная цена. Отличается металлический агрегат простотой самостоятельного изготовления, он не требует дополнительных затрат. Отыскать чертежи банной печи из металла своими руками нетрудно. Большое их количество можно найти в специализированной литературе и в Интернете.

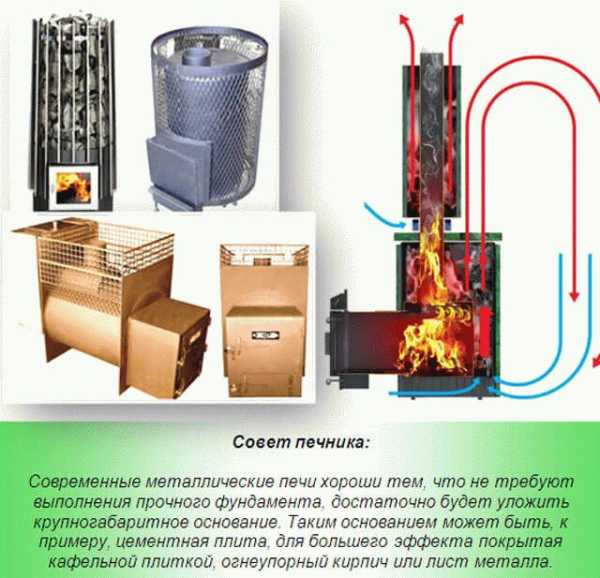

    Устройство банной печи

    Нельзя не отметить недостатки металлических отопительных конструкций:

    1. Неспособность аккумулировать тепловую энергию и как следствие, быстрое остывание. В данных приборах следует поддерживать процесс горения постоянно.
    2. Невозможность отапливать большие по площади помещения.
    3. Необходимость монтажа двойных стенок с воздушной прослойкой между ними. Это требуется для предотвращения получения теплового удара во время нахождения в бане.
    4. Пожаробезопасность у металлических агрегатов ниже, чем у кирпичных печей, и поэтому следует усиливать защиту их обшивки изнутри.

    Значение формы банной печи

    Именно от данного параметра зависит производительность агрегата и то, насколько он удобен в эксплуатации. Как показывает практика, повышенным спросом пользуются печи, имеющие цилиндрическую форму и фигурную или горизонтальную конструкцию.

    Но самыми удобными в эксплуатации являются прямоугольные агрегаты. Причиной этого является наличие у них угловых зон, которые редко накаляются максимально. В результате бытует мнение, что такой каркас способствует сохранению формы печи. Кроме этого от данного параметра зависит равномерность прогрева агрегата.

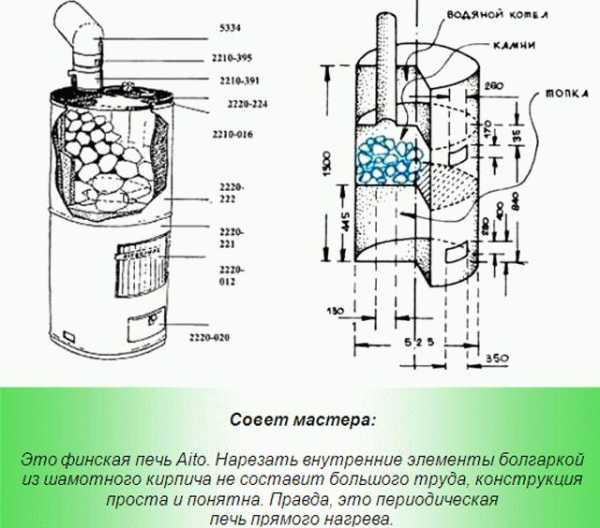

    Устройство банной печи

    Правильный разогрев также влияет на устойчивость отопительной конструкции из металла. Подтверждением этому является то, что стенки печей круглой и цилиндрической формы делают усиленными. И хотя высокая степень устойчивости прямоугольной конструкции объясняется наличием у нее холодных углов, она все равно со временем теряет свою первоначальную форму.

    Разновидности металлических печей

    Одним из простых способов создания агрегата считается изготовление печи-каменки, когда используют железную бочку. Для этого у нее убирают днище и снимают крышку, в результате чего получается заготовка цилиндрической формы. Половину имеющегося цилиндра наполняют кирпичами, которые помещают на ребро. На них потом устанавливают колосниковую решетку.

    Образовавшееся пустое пространство засыпают на две трети камнями, затем монтируют дымоход. В завершение работы самодельная печь для бани из металла должна накрываться крышкой. Но даже с учетом простоты изготовления подобный вариант агрегата является в использовании одним из самых неудобных.

    Если банная постройка имеет небольшую площадь, можно установить в ней печь-каменку компактного размера, применив для ее изготовления листовую сталь. Внутреннюю поверхность прибора выкладывают кирпичами. Размеры такого банного агрегата из металла будут небольшими, и при этом соответствовать отапливаемой площади.

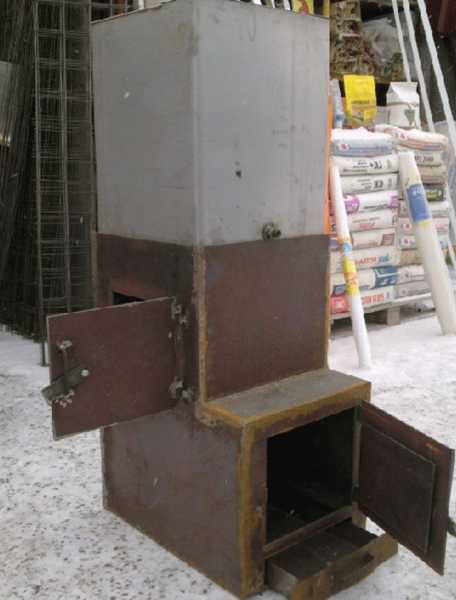

    Устройство банной печи

    Нужно только выложить стенки топочного отделения в полкирпича, а дымохода – в четверть кирпича. Такой отопительный агрегат отличается простотой и удобной эксплуатацией. Для его функционирования не требуется много топлива, а прогревается он достаточно быстро.

    Имеется еще один способ, как можно устроить печь-каменку, но без использования кирпичей. Этот вариант не только прост в реализации, но и является недорогим. При этом печка обладает эстетичным внешним видом. Такая отопительная конструкция без проблем обогреет предбанник, моечную и парилку.

    Самостоятельное конструирование металлической печи

    Этап 1. Изготавливаемая конструкция из металла будет иметь закрытую каменку и чтобы использовать воду и получить пар необходимо приоткрывать дверцу. Сначала подготавливают материалы и инструменты. Чтобы упростить процесс изготовления, потребуется схема печки для бани из металла.

    Нужно иметь в своем распоряжении:

  • лист стали толщиной не менее 8 миллиметров;
  • колосник;
  • металлическую трубу диаметром 50-60 сантиметров с толщиной стенок около 10 миллиметров;
  • 10-миллиметровый пруток;
  • дверцы и щеколды для обустройства поддувала, каменки и топки;
  • водный кран;
  • примерно 2 метра трубы, из которых 90 сантиметров потребуются для топки, 60 – для бака, а 50 сантиметров- для изготовления нужных деталей.
  • Из инструментов надо подготовить сварочный аппарат и болгарку.

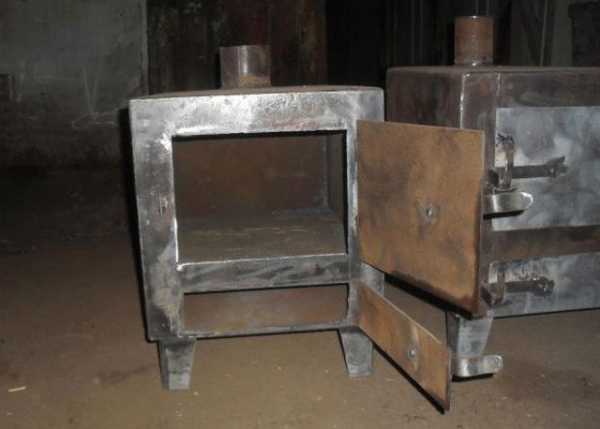

    Устройство банной печи

    Этап 2. Для дальнейшей работы потребуется длинный отрезок трубы. Прежде всего, в нем вырезают поддувало, имеющее параметры 50х200 миллиметров. Над отверстием, расположенным с внутренней стороны трубы, нужно приварить крепление, предназначенное для колосника. Для этого требуется взять металлическую пластину, которая снабжена проушинами. Колосники всегда есть в наличии в специализированных магазинах.

    Этап 3. Теперь приступают к созданию топки. Сначала делают отверстие с параметрами 250х200 миллиметров. Сверху следует приварить крепления, которые требуются для установки прутов печки-каменки, диаметром не менее 10 миллиметров. Их можно поменять на колосниковые решетки для агрегатов круглой формы. Купить такие изделия можно в том же месте.

    Этап 4. С противоположной стороны конструкции создают отверстие. В него наливают воду. Далее в каменку укладывают камни. Используют, к примеру, диабаз, талькохлорит. Нельзя задействовать кремень, гранит и слюдосодержащие камни.

    Этап 5. В предназначенной для отопительного агрегата крышке создают отверстие под монтаж дымоходной трубы, которую затем помещают на место. Далее рекомендуется дополнительно установить емкость для воды. Для этого следует на каменку приварить последний кусок трубы и в его нижней части закрепить кран. При эксплуатации агрегата дым начнет продвигаться по трубе и нагревать воду, не доводя ее до точки кипения.

    Этап 6. В завершение для нагревательного бака изготавливают крышку. Ее делают в соответствии с сечением трубы и разрезают пополам. В первой части для дымоходной трубы делают отверстие и потом приваривают ее к баку. Вторую половину оснащают петлями и ручкой и поэтому свободную часть крышки можно при необходимости снимать.

    Особенности процесса установки банного агрегата

    Об установке печи в бане следует позаботиться во время возведения здания. В месте ее будущего обустройства нужно заложить фундамент, вид которого зависит от выбора отопительной конструкции. Потом на основание укладывают два ряда кирпичей и только потом устанавливают печь.

    Устройство банной печи

    С целью повышения пожаробезопасности при обустройстве самодельного металлического агрегата нужно неукоснительно соблюдать правила его монтажа, которые заключаются в следующем:

    1. Расстояние между стеной и печью должно составлять не менее 100 сантиметров.
    2. Необходимо обустроить дополнительную защиту и с этой целью поместить на ближайшую к отопительной конструкции стену фольгу, имеющую слой утеплителя. Эти меры позволяют своевременно не допустить перегрев деревянных элементов и их последующее возгорание.
    3. Чтобы изолировать дымоход, его лучше изготавливать из сэндвич-трубы. Она состоит из двух труб разного диаметра, между которыми имеется теплоизоляционный слой.
    4. Когда продукты сгорания планируется выводиться по трубе из металла, в месте соприкосновения потолка с дымоходом устраивают специальный проходной узел.

    Когда процесс монтажа агрегата завершен, можно сделать отделку кирпичом, что предотвратит возможность получения ожогов и придаст внешнему виду эстетичность. В данном случае печь разрешается расположить ближе к стене.

    Вышеописанная конструкция считается одной из несложных для монтажа и удобных в эксплуатации.

    Следует отметить, что изготовление отопительного агрегата из металла нельзя назвать слишком сложным процессом. Чтобы правильно выполнить сборку и последующую установку, до начала работы желательно найти и просмотреть примерные чертежи железных печей для бани своими руками и выбрать наиболее подходящий вариант.

    Воспользовавшись одним из них, можно будет избежать проблем при изготовлении агрегата.

    Чертежи банной печи из металла: железные печи для бани своими руками, размеры конструкции, схема металлической самодельной печки, изготовление

    Устройство печи для бани

    В настоящей бане в самой парной нет открытого источника огня и значит воздух не выжигается. В процессе работы нагревается стена печи, камни. Их и обливают водой для создания горячего влажного пара, который действует быстрее и чувствительнее чем сухой в сауне. В настоящее время уже не роскошь иметь баню в собственном доме. Все используемые материалы для ее строительства стали доступнее и менее дорогими.

    Но с появлением многих новых технологий одно остается неизменным – это печь в бане. Печь – каменка должна отвечать следующим требованиям:

  • нагревать помещение до температуры 45 градусов у пола и 95градусов под потолком;
  • не выделять вредных веществ, дыма и газа;
  • быть экономичной и безопасной.
  • В настоящий момент существует множество производителей, которые предлагают большой ассортимент каменок для бани. Все они отличаются способом установки и видами используемого топлива для работы, так же есть каменки, которые предназначены для установки в бани общественного пользования и для саун, построенных для индивидуального использования.

    Печи условно можно разделить на закрытые и открытые. Открытые каменки устанавливают в парной, где в течение дня могут париться не один раз. Она быстрее нагревается, но и быстро остывает. В ней камни укладываются сверху топливника.

    В устройствах с закрытого типа, для подачи тепла в парную, на уровне верхнего ряда камней или немного выше установлена паровая дверца. В процессе сжигания топлива она закрыта, а перед непосредственным посещением парной ее открывают, и прогреваю сауну. Температура в таких помещениях может достигать около 60-ти градусов.

    Для нагрева такой печи требуется гораздо больше времени и топлива. Для хорошего прогрева парной необходимо начинать разогрев помещения за 2-3 часа. А что касается ее остывания, так это достаточно долгий процесс, за счет нагрева кладки каменной и ее аккумуляции тепло может держаться в помещении еще несколько дней.

    Читайте также »   Нужны ли окна в бане

    Кирпичная печь-каменка

    Для бань индивидуального использования предпочтительнее будут печи кирпичные или металлические. Они достаточно просты и надежны в эксплуатации и создают благоприятную атмосферу в парной. Кирпичная кладка служит неким барьером и защищает стены от нагрева, когда камни нагреваются примерно до температуры около 1000 градусов. При этой температуре сажа оседает на камнях и сгорает, не попадая в воздух.

    Основанием для таких печей, масса которых может достигать 750 кг и выше служит фундамент, а для печей с меньшей массой основой может быть бетонная стяжка. В качестве гидроизоляции используется слой кирпичной кладки или несколько слоев рубероида.

    Оснащение каменной печи для бани:

  • Топливник;
  • Кладка из огнеупорного кирпича;
  • Топливная дверца;
  • Поддувальная дверь;
  • Колосниковая решетка;
  • Щелевая арка;
  • Дымоход.
  • Для улучшения горения топлива в топливнике нужна колосниковая решетка. В топ случае, если в качестве топлива используются дрова, то ее укладывают на том же уровне, что и топочная дверь. Топливник в печах, в которых используется уголь, достаточно не глубокий и решетка может быть установлена на уровне 300мм от топочной двери. После всего процесса сгорания все остатки топлива оказываются на колосниковой решетке.

    Зольник – служит для сбора золя и остатков горения, он расположен непосредственно под колосниковой решеткой. В случае отсутствия зольника топливо будет сгорать не полностью.

    А вот подачу воздуха в зольник можно регулировать при помощи поддувальной дверцы. Также с ее помощью можно регулировать подачу воздуха в зольник, а затем в топливный отсек, тем самым влияя на процесс горения. Если воздуха будет избыток, то температура горения снижается, а если его будет не достаточно, то продукты горения не будут полностью прогорать, и весть процесс горения будет протекать не равномерно.

    Устройство банной печи

    Для регуляции тяги в дымоходной горловине устанавливается задвижка, в процессе горения она должна быть открыта, а после ее закрывают. Если она будет закрыта в процессе горения, то в топке может образоваться угарный газ, что может привести к отравлению.

    Устройство металлической печи для бани

    Конструкции металлических каменок для бани, достаточно разнообразны и предусматривают детали промышленного производства. Они достаточно практичны и позволяю использовать их как для общественных бань так для саун индивидуального пользования. Такие каменки достаточно быстро нагреваются, что дает возможность принимать процедуры уже через 30 минут после закладки дров.

    В них полностью исключается вероятность отравления угарным газом, так как они являются закрытого типа и камни нагреваются из-за того что горячие пары греют металл, а он камни.

    Все металлические дровяные печи имеют не совсем большую теплоемкость, что влияет на неравномерность распределения тепла в помещении. Для того чтобы избавиться от этого недостатка, в некоторых случаях такую каменку можно облицевать кирпичом, но при этом оставив небольшой воздушный зазор. Этот вид облицовки также снижает вероятность получить ожог.

    Металлические печи изготавливаются из железа толщиной не менее 5 см. Немаловажной деталью таких печей служит бак для нагрева воды, расположен он может быть с разных сторон. Такие печи достаточно экономичны и быстро нагреваются.

    Современные дровяные печи

    В настоящее время существует множество производителей дровяных печей. Ведущие места в рейтинге, конечно, занимает продукция Финского производства. Но есть и другие производители, которые не уступают по качеству знаменитым торговым маркам.

    При обустройстве сауны или бани в первую очередь необходимо позаботиться о выводе дымоходной трубы и только после этого приступать к выбору каменки. Они могут быть как с выносом, так и без. Что это значит? Вынос это продолжение топливника и с его помощью можно осуществлять закладку дров с соседнего помещения, при этом наслаждаясь эффектом огня. Без выноса – закладка дров производится непосредственно в самой парной в топливный бак.

    В последнее время пользуются большей популярностью топки с выносом. Так как они намного удобнее и практичнее. Но не стоит забывать о том, что при обустройстве такой топки, необходимо соблюдать все правила пожарной безопасности.

    Каменки с выносом через стену – новинка на рынке, они сочетают в себе все последние достижения в области банных устройств. При производстве таких печей используются все последние технологии сварки, раскроя, покраски и гибки металла. Большой объем печи позволяет использовать около 60кг камней, что в свою очередь влияет на количество пара.

    В печах такого типа предусмотрены каналы, в которые при нагревании топки проходит раскаленный воздух, ускоряя при этом процесс нагрева камней и увеличивая КПД печи – каменки. Также в таких устройствах предусмотрена дополнительная пластина (сопло). Она защищает заднюю стенку от перегрева, перенаправляя поток воздуха вверх.

    Зольником можно регулировать подачу воздуха приводя топку в режим тления, это позволяет экономно использовать сырье. Печи, изготовленные с минимальным количеством сварочных швов, что значительно влияет на срок эксплуатации. Во всех моделях предусмотрено два отверстия для дымохода, одно расположено сверху, а другое сзади.

    Устройство печи для бани – электрические каменки

    Достаточно большую популярность приобретают и электрические каменки. Так как есть возможность установки их не только в отдельно стоящем помещении, но и в квартире и небольших саунах. Электрическая каменка работает от сети 200В или 380В. При выборе подходящего устройства необходимо учитывать площадь отапливаемого помещения.

    В дровяных и в электрических каменках мощность их рассчитана на определенные объемы. Дровяные печи в основном предназначены для устройства в большие помещения, то электрические можно устанавливать в сауну размером меньше 8м2.

    Устройство банной печи

    Электрическая каменка оснащена тенами их количество зависит от ее мощности. Так же в них может присутствовать парогенератор и пульт управления. Конечно, каменка с парогенератором стоит гораздо дороже обычной, но ее цена оправдана, так как из-за вылитого на камни большого количества воды могут тены выйти из строя, а стоимость их значительна. А если в ней присутствует парогенератор, то нет необходимости лить воду на камни для создания дополнительно жара и пара. Специальный резервуар наполняется водой и в процессе эксплуатации можно регулировать влажность в помещении.

    Еще один не маловажный плюс электрических каменок – возможность не только устанавливать их на пол, но и монтировать их в подвешенном состоянии, что в значительной степени экономит место в парной. К электрической каменке не требуется подвод дымохода, что снижает затраты на ее установку.

    В каменках с выносным пультом есть возможность установки таймера времени, что дает свои преимущества, не нужно ждать определенное время для того, чтобы сауна нагрелась, можно установить время ее включения.

    Есть, конечно, и минусы, в сауну больших объемом требуется мощная каменка, которая может работать только от 380В. К сожалению не все имеют возможность подвести такое электричество.

    Конечно, выбирая тот или иной вид каменки нельзя сказать однозначно, какой из вариантов лучше, экономичнее и долговечнее. Все они имеют свои положительные качества. В основном выбор того или иного вида зависит от возможности подключения (к электросети 220В или 380В или если есть возможность вывода дымохода для дровяной печи).

    Устройство печи для бани не является сложной вещью, однако человеку, не имеющего нужных навыков, будет нелегко.

    Печь для бани своими руками — тонкости выбора и разбор устройства хорошей конструкции

    Устройство банной печи

    Современный строительный рынок предлагает самые разные модели банных печей: и на жидком топливе, и для дров, и на газу, и с множеством дополнительных функций. Правда, просят производители за такие агрегаты просто-таки баснословную сумму, и при этом нет никаких гарантий, что данная печь подойдет под требования конкретной бани и прослужит действительно долго. Зато то, что создают те, в ком живет дух русского мастера, — на века. А ведь сделать печь для бани своими руками не так и сложно – все, что понадобится, это подробная инструкция, пошаговые фото строительства и рекомендации опытных мастеров. Все это вы найдете в этой статье. Главное – подходить к делу не спеша и скрупулезно соблюдать технику безопасности печных работ.

    Если вы решили заказать готовую печь, обращайтесь в крупные специализированные компании и магазины, например, в http://www.jadebest.ru, так как они напрямую работают с производителями.

    Первые самодельные печи для бани – какими они были?

    У многих современных мастеров самодельные печи для бань, которые делались на протяжении многих веков и до недавнего времени, вызывают искреннее недоумение: они строились без какого-либо дымохода, и угарный газ выходил из бани только через дверь. Вот почему наши предки говорили «мыться по-черному». Хотя, если не считать этого недостатка, сама древняя печь для бани имела вполне практичное устройство, очень устойчивое к воздействию огня. Так, из экологически чистого глиняного кирпича строился куполообразный очаг, напоминающий колодец. В нем на металлические прутья укладывались подготовленные камни, а на них ставилась емкость с водой по типу котла. Огонь под булыжниками накалял последние, а попадающая на них кипящая вода наполняла помещение бани мягким и обволакивающим паром.

    Со временем русские мастера наловчились обустраивать какой-никакой дымоход для таких печей, и бани стали куда более эстетичными и функциональными. И даже больше – этот атрибут парных стал смысловым и организующим центром ее дизайна интерьера, а усовершенствованная концепция их изготовления сделала банные процедуры не такими дорогими и более приятными.

    Какой должна быть печь — требования к агрегатам

    Современные печи для бань своими руками практически ни в чем не уступают заводским – они не менее эстетичны, точно также обеспечивают экономный расход топлива, так же мало места занимают в парной и тоже не требуют никакого сложного ухода.

    Сама печь своими руками в баню может быть сделана и для дров, и для жидкого топлива, и для других источников энергии. Выбор ее типа зависит от особенностей самой бани, но в любом случае она должна отвечать определенным требованиям:

    1. Наличие достаточной тепловой мощности и широкого диапазона ее регулирования. Так, тепловая мощность одной и той же печи может оказаться вполне достаточной для брусовой бани и недостаточной для каркасной.
    2. Наличие теплоаккумулятора и парогенератора, чтобы можно было менять режимы тепла и влаги.
    3. Наличие средств регулирования конвекции.
    4. Практически полное отсутствие поверхностей, температура которых превышает 150?С.

    Кроме всего перечисленного, согласно правилам печных работ, у банной печи есть еще свои требования к размеру топки, пожаробезопасности и других важных параметров.

    Устройство банной печи

    Особенности конструкции современной заводской печи

    «Горячий» или «холодный» варианты конструкции

    В зависимости от того, какова температура наружных стенок банной печи, ее называют «холодной» или «горячей». Так, у «горячей» стены могут нагреться до 100 градусов, благодаря чему в парилке и тепло. Такую баню легко растопить за короткое время, что незаменимо для тех парных, в которых постоянно отопления нет – это бани, которые используются время от времени. И «холодные» печи для них не подходят. Но есть и недостатки у таких печей: парную можно запросто перегреть, превратив в настоящую сауну – а не для каждого человека такой режим безопасен.

    «Холодные» же печи, протапливать которые нужно долго, имеют и свои преимущества – об их стены невозможно обжечься, ведь температура их максимум достигает 50 градусов. А вот нагрев самих помещений бани происходит через особые каналы печи, которые вбирают холодный воздух пола, пропускают через огонь и отдают через верх уже теплым, мягким и не обжигающим. Вот почему только при помощи «холодных» печей можно эффективно регулировать режим влажности и температуры в бане.

    Устройство банной печи

    Некоторые примеры конструкций печек

    Кирпичный вариант — классика печного искусства

    Добротная, но достаточно простая кирпичная конструкция печи для бани выглядит примерно так: топка, выложенная из огнеупорного кирпича, зольник ниже топки, чугунная или стальная решетка для камней, дымоход, змеевик для горячей воды и дверцы.

    Вес самодельная печь для бани из кирпича имеет солидный, а потому под ней придется заранее устроить фундамент. Вместо раствора для кладки кирпичей нужно будет использовать только глину и песок, т.к. цемент не стоек к высокой температуре и способен развалить банную печь буквально за год. А для прочности всей конструкции кладка делается по своей особой схеме.

    Устройство банной печи

    Металлическая печка и ее особенности

    По сравнению с кирпичными печами, чугунные и стальные более компактны, обладают высокой теплоотдачей и отличной скоростью прогрева. Плюс то, что такие печки для бань легко изготавливать на заводе, в то время как кирпичную выкладывать можно только непосредственно на месте.

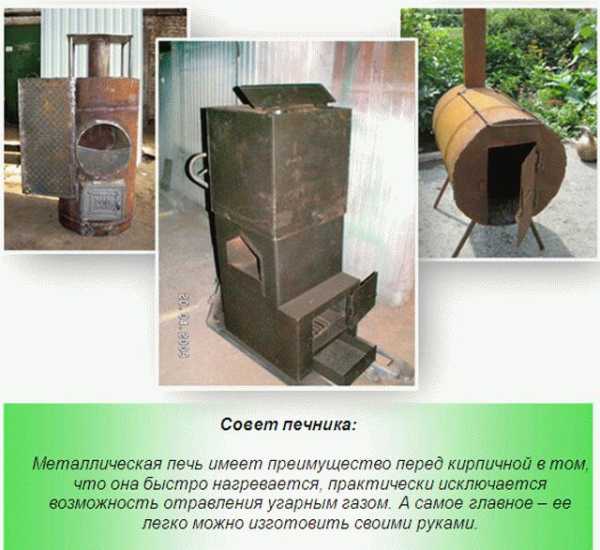

    Устройство банной печи

    Ни для кого не составит труда сварить и хорошие металлические печи для бань своими руками: для этого пойдут в ход стальные листы или большая труба, которую нужно будет разрезать. А по своей конструкции такая печь недалека от кирпичной: те же узлы и блоки, те же элементы, только другой дизайн и другая производительность. Например, из толстолистовой стали или чугуна делается квадратная банная печь, из стальных толстостенных труб – круглая.

    А вот саму топку такой печи сегодня изготавливают немного иначе, чем пару десятилетий назад: теперь в ней две камеры, одна из которых служит для сжигания топлива, а вторая для дожига того, что не сгорело, благодаря чему куда меньше выбрасываются вредные продукты сгорания и сам КПД печи увеличивается на 20%.

    Единственный существенный недостаток металлических печей – это большая площадь поверхности, которая способна обжечь. Хотя и этот минус не сложно исправить – достаточно обложить такую печь красивым огнеупорным кирпичом, или же навесить на сам корпус стальной экран – конвектор, который и распределит потоки горячего воздуха по всей бани и сделает ее прогрев более равномерным. С другой стороны, охлаждение топки за счет естественной циркуляции воздуха, значительно увеличивается срок ее службы.

    Устройство банной печи

    А вот газовую или электрическую печь самостоятельно делать не рекомендуется: даже заводские модели крайне пожароопасные и даже способны взрываться.

    Самые простые самодельные варианты печек

    Тем, кто никогда не сталкивался с печным делом, можно попробовать на первые пару лет изучить устройство печи для бани самой простой конструкции и соорудить ту, что будет отапливать баню, греть воду и производить приятный пар.

    Устройство банной печи

    Устройство банной печи

    Также, сделать печь можно из обычного или бутового камня, либо тщательно обожженного кирпича. Толщина стенок должна быть от 13 до 25 см, а камни – весом 1-5 кг. В качестве камней для печи можно взять гранит, бут или голыш, но не кремень, который от нагревания разлетается на куски. А для того, чтобы каменка для бани своими руками сделанная накапливала тепло, в нее можно добавить чугунные чушки так, чтобы их приходилось 20% на 80% камней.

    Котлы и баки для воды в самодельных печках могут опираться либо на стены кладки, либо на специальные столбики внутри топки, либо подвешиваться на тросе. А вот решетки для печей делают из толстой стали или же приобретают уже стандартную чугунную.

    Устройство банной печи

    Обычно те, кто хоть раз в жизни попробовал сделать своими руками печь для любимой бани, страшно гордятся своим успехом и с гордостью показывают свое достижение и всем знакомым.

    Разбираемся, как строить и устанавливать печь для бани своими руками. Множество полезных советов. Самодельные печи для бани – простейшие варианты конструирования. Советы печников и примеры работ.

    Оставьте ответ

    Ваш электронный адрес не будет опубликован.
