Условные обозначения в электрических схемах: расшифровка графики и буквенно-цифровых знаков

Чтение чертежей по электрике требует определенных знаний, которые можно почерпнуть из нормативных документов. Своеобразным «языком» чтения являются условные обозначения в электрических схемах – система знаков и символов, преимущественно графических и буквенных. Кроме них иногда цифрами проставляются номиналы.

Сгласитесь, понимание стандартных обозначений просто необходимо для любого домашнего мастера. Эти знания помогут прочесть электросхему, самостоятельно составить план разводки в квартире или в частном доме. Предлагаем разобраться во всех тонкостях написания проектной документации.

В статье описаны основные виды электрических схем, а также приведена подробная расшифровка базовых изображений, символов, значков и буквенно-цифровых маркеров, используемых при составлении чертежей по устройству электросети.

Какие виды электросхем могут пригодиться?

Рассмотрим проектную информацию с точки зрения электромонтажника-любителя, желающего своими руками поменять проводку в доме или составить чертеж подключения дачи к электрокоммуникациям.

Сначала нужно понять, какие знания будут полезными, а какие не понадобятся. Первый шаг – это знакомство с видами электрических схем.

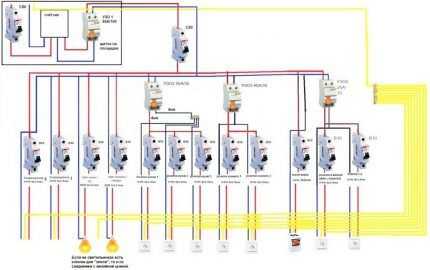

Схема щита, использующая реальные изображения коммутационных, защитных устройств, – электрические связи изображены цветными проводами. По сути, она не имеет ничего общего с профессиональной документацией, которая сопровождает проекты по энергоснабжению дома

Вся информация о видах схем изложена в новой редакции ГОСТ 2.702-2011, которая носит название «ЕСКД. Правила выполнения электрических схем».

Это дубликат более раннего документа – ГОСТ 2.701-2008, в котором как раз подробно говорится о классификации схем. Всего выделяют 10 видов, но на практике может потребоваться только одна – электрическая.

Кроме видовой классификации, существует и типовая, которая подразделяет все чертежные документы на структурные, общие и пр., всего 8 пунктов.

Домашнему мастеру будут интересны 3 типа схем: функциональная, принципиальная, монтажная.

Тип #1 — функциональная схема

Функциональная схема не содержит детализации, в ней указываются основные блоки и узлы. Она дает общее представление о работе системы. Для устройства электроснабжения частного дома не всегда есть смысл составлять такие чертежи, так как они обычно типовые.

А вот при описании сложного электронного устройства или для оснащения электрикой цеха, студии или пункта управления они могут пригодиться.

Образец функциональной схемы. Она содержит минимум условных обозначений. Вся информация представлена блоками с подписями — наименованиями устройств. По чертежу можно понять, как элементы связаны между собой

Тип #2 — принципиальная схема

Принципиальная схема, в отличие от функциональной – это набор условных обозначений, без знания которых сложно разобраться в устройстве сети в целом. На чертеже указываются все устройства и связи между ними. Если схема сложная, содержащая, например, резервирующие цепи, то эксплуатационники пользуются оперативным схемами, дающими представление о «сегодняшнем положении коммутационных аппаратов».

Если же нужно отразить только силовые линии, достаточно начертить линейную схему, а для изображения всех видов цепей с приборами контроля и управления понадобится полная.

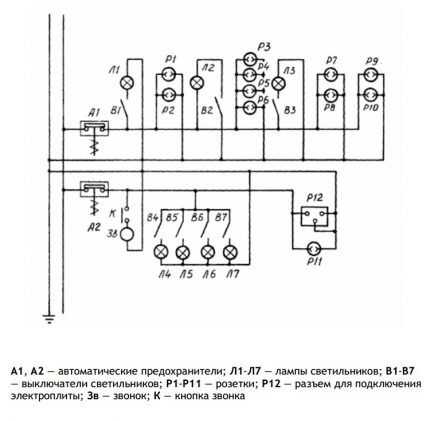

Вариант принципиальной схемы для электроснабжения дома с обозначением розеток, выключателей, разъема подключения электроплиты, звонка и его кнопки, светильников, автоматических предохранителей

Тип #3 — монтажная схема

Монтажная схема – документ, которым удобно пользоваться при установке сетей. По ней можно узнать, какие устройства следует подключать, где именно и как далеко друг от друга они находятся.

Указано расположение таких элементов, как выключатели и розетки, светильники, автоматы защиты. Прямо в схеме можно расставить номиналы и длину цепей.

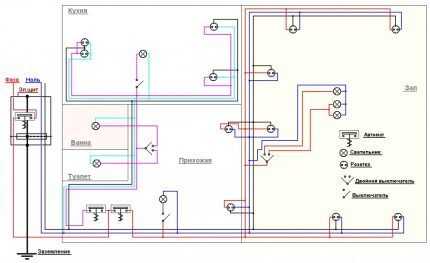

Образец примитивной, но понятной и читаемой монтажной схемы для электроразводки частного дома, который можно составить самостоятельно, пользуясь ограниченным набором условных обозначений

Требования по всем видам схематической документации изложены в ГОСТ 2.702-2011, именно им и следует в дальнейшем руководствоваться при составлении собственных проектов.

Здесь же можно найти в полном объеме ссылки на другие полезные документы, в которых размещены таблицы графических и буквенных обозначений различных элементов, использующихся на электрических схемах, а также правила их использования.

Графические изображения в электросхемах

Чертеж электросети представляет собой набор графических элементов, которые в совокупности образуют неразрывную систему. На практике это комплект устройств, соединенных проводами.

Большая часть обозначений – графические. Буквы и цифры применяются для символьного обозначения отдельных элементов, их номиналов и расстояний между объектами.

Основные базовые изображения

Электрические цепи ведут к устройствам и установкам, которые оборудованы контактами, способными разорвать или соединить эти цепи.

Самый простой пример – обыкновенный выключатель. Все контакты делятся на замыкающие, размыкающие и переключающие – именно они и отображаются в схемах.

Для изображения коммутационных устройств, входящих в электросистему, используют 4 основных обозначения. У 3-позиционного переключающего контакта есть, кроме функции переключения с одной цепи на другую, и нейтральное положение

Функции контактов также обозначаются символами, которые указываются в схемах. Они делятся на две группы: функции подвижных контактов – их всего две, и функции неподвижных контактов – еще семь (+)

Перечисленные графические изображения являются обязательными при составлении принципиальных схем и обычно понятны даже начинающему электрику.

Символика однолинейных схем

Для сборки электрощитов также используют чертежи. Обычно они представляют собой однолинейную схему с обозначением УЗО, автоматических выключателей, контакторов и другого защитного оборудования.

Некоторые графические символы похожи между собой, поэтому при составлении схемы требуется особое внимание. Например, контактор и рубильник обозначаются одинаково, разница — в небольшом элементе на неподвижном контакте.

Графика для однолинейных схем, используемых при сборке электрощита. Не обязательно, что на конкретной схеме должны присутствовать все обозначения – чертеж зависит от «начинки» щита, необходимости в тех или иных устройствах (+)

Специальными символами обозначаются катушки реле – во всех изображениях за основу взят прямоугольник.

Небольшие графические элементы, нанесенные снаружи или внутри прямоугольников, и отличают между собой катушки различных реле – контактора, фото, времени или импульсного (+)

Для запоминания значков часто используют ассоциации или буквенно-графические подсказки. Например, мотор-привод изображается кружком, внутри которого находится буква «М».

Схема условных обозначений измерительных приборов (вольтметра, амперметра и др.), соединений (розеток, клеммников) и сопутствующих элементов – двух видов лампочек, мотора, нагревательного элемента (+)

При составлении схемы следует учитывать, что для обозначения некоторых символов также важно количество.

Например, если нужно указать 4-контактный клеммник, то следует начертить четыре перечеркнутых кружочка в ряд, а не один. Парные галочки при изображении розеток – это количество проводов.

Как изображаются шины и провода?

Для обозначений шин, кабелей и проводов используется линейная графика – практически все символы состоят из прямых линий.

Соединения проводников указываются точками. Если в месте соединения двух линий никакой пометки нет, то это простое пересечение.

Условные обозначения для проводов, кабелей, шин, слияний и пересечений двух (возможно и более) линий, ответвлений. Для изображения защитного проводника также имеется отдельный значок

Провода бывают разные по виду, назначению, нагрузке, способу прокладки. Все это также можно отобразить схематически.

Таблица обозначений всевозможных токонесущих линий. С помощью дополнительных пометок можно указать количество проводников в одном кабеле, напряжение в контуре, материал изготовления провода и пр. (+)

Дополнительные характеристики облегчают подбор материалов и монтаж электросети. В дальнейшем благодаря указанным на схеме характеристикам можно судить о потенциальных возможностях уже установленной электросистемы.

Розетки и выключатели на схемах

Обозначение выключателей разбито на несколько групп – по степени защиты, способу установки (скрытой или открытой).  Отдельно вынесены переключатели на два направления. 2- и 3-клавишные выключатели обозначаются по-разному.

Для некоторых устройств управления источниками света обозначений нет — например, для кнопочных устройств и диммеров.

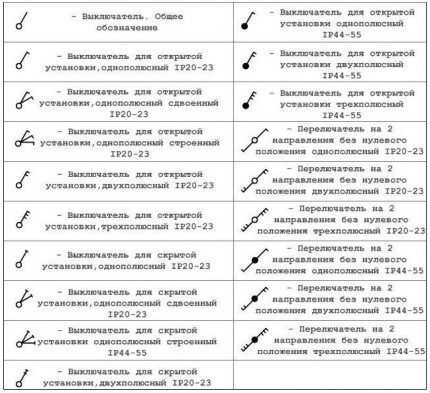

Схематичное изображение выключателей и переключателей. Значки легко запоминаются. Например, устройства с защитой IP44 и более отличаются закрашенным кружком, а все «открытые» модификации напоминают ключики (+)

Сейчас для экономии электроэнергии в больших помещениях часто устанавливают проходные переключатели, которыми управляют с 2 или 3 точек. Для них также можно найти соответствующие значки.

Розетки, как и выключатели, поделены на группы по степени защиты. Внутри групп устройства делятся по количеству полюсов, наличию защиты. Для обозначения блоков используются буквенно-цифровые подписи, указывающие на количество и назначение установок в одном блоке.

Схематичное изображение различных типов розеток – скрытых (встроенных) и открытых (накладных). Как и у выключателей, установки с защитой IP44 обозначаются заштрихованными символами (+)

При запоминании обозначений различных электрических элементов на схемах следует каждое условно изображенное устройство соотносить с реальным изделием.

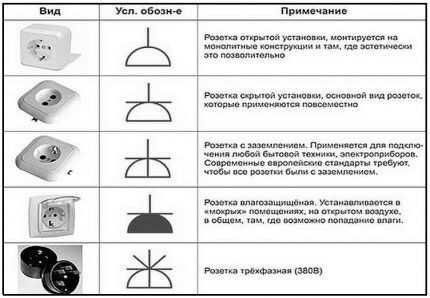

Например, популярные виды розеток выглядят следующим образом:

Сейчас самыми популярными являются устройства скрытого типа с заземлением. Наружные приборы устанавливают обычно там, где не рекомендуется монтировать скрытую проводку, то есть в деревянных зданиях (+)

На деле же электромонтажные устройства выглядят так:

Галерея изображенийФото из Отличается массивным корпусом, который полностью находится на виду, и легкостью монтажа Рабочий механизм розетки спрятан в подрозетнике, заглубленном внутрь стены С двух сторон расположены металлические “усики”, обеспечивающие заземление подключаемого прибора Защита от влаги необходима, если розетку монтируют в ванной, санузле, бассейне, бане Прибор для открытой установкиУстройство для скрытой установкиРозетка с заземляющими контактамиВлагозащищенное изделие с крышкой

Выключатели и розетки – одни из самых «востребованных» элементов в схемах для домашнего применения, поэтому их следует запомнить в первую очередь. Подробнее об обозначении таких устройств на чертежах и схемах читайте в этой статье.

Обозначение источников света

Для различных видов ламп и светильников также предусмотрены отдельные символы. Удобно то, что для светодиодных и люминесцентных лампочек есть специальные значки.

Таблица условных обозначений источников света. Линейные и щелевые приборы имеют прямоугольную форму, остальные – круглую или близкую к ней. Для патронов существует специальная символика

Стандартные изображения разного рода светильников часто применяют для составления монтажных схем.

Если использовать одинаковые значки, придется включать дополнительные уточнения, а с типовыми символами можно нарисовать схему намного быстрее.

Элементы для составления принципиальных электросхем

Базовые символы для принципиальных схем отличаются мало, но кроме них есть еще специальные значки для обозначения всевозможных радиоэлементов: тиристоров, резисторов, диодов и пр.

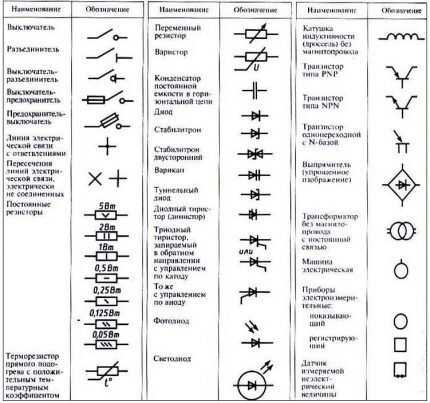

Условные обозначения для составления или чтения принципиальных электросхем. Кроме графических символов может быть использована буквенно-цифровая маркировка, если необходимо указать характеристики элементов (+)

Существуют отдельные обозначения для радиоустройств, но при проектировании домашней электросети они обычно не требуются.

Буквенные обозначения на электросхемах

Чтобы дать более полную информацию об устройстве, его подписывают сокращенным буквенным обозначением. Количество букв – 2 или 3. Иногда буквенное обозначение превращается в буквенно-цифровое, если рядом поставить порядковый номер устройства.

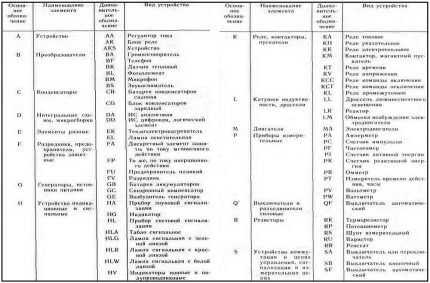

Таблица обозначений схематических элементов в международном формате. Отличительная черта – буквы выставляются латиницей. По обозначениям можно определить устройство, количество одинаковых элементов, связь между ними (+)

Наряду с международными есть и российские стандарты. Они перечислены в ГОСТ 7624-55, но этот документ признан недействующим.

В статье приведена информация не обо всех условных обозначениях. Полные материалы о графических символах можно отыскать в ГОСТ 2.709-89, 2.721-74, 2.755-87.

Выводы и полезное видео по теме

От рисунка – до принципиальной электрической схемы:

Пример чтения схем электроустройств (часть 1):

Продолжение, а точнее, часть 2 о тонкостях чтения схем электроустройств (часть 2):

Подробно о самостоятельном составлении схем:

Владение информацией по чтению и составлению электросхем может пригодиться и для монтажных работ по благоустройству жилья, и для ремонта электроприборов. Ни к чему придумывать собственную символику, когда есть профессиональная система условных обозначений, выучить которую не так уж и сложно.

Есть, что дополнить, или возникли вопросы по составлению и прочтению электрических схем? Можете оставлять комментарии к публикации, участвовать в обсуждениях и делиться собственным опытом разработки чертежей. Форма для связи находится в нижнем блоке.
