Управление симистором: управление мощной нагрузкой на переменном токе
С целью коммутации нагрузок в цепях переменного тока удобно использовать симисторы, представляющие собой разновидность тиристора, однако отличающиеся от тиристора возможностью в открытом состоянии проводить ток обоих направлений.
Первые конструкции симисторов рассматривались уже в 1963 году, тогда например Мордовский научно-исследовательский электротехнический институт уже подал заявку на патент на симметричный тиристор (Патент SU 349356 A, Думаневич А.Н. и Евсеев Ю.А.), а General Electric занимались коммерческим внедрением того же изделия под названием «Triac» на западе.
Тогда как у тиристора имеются четко определенные катод, анод и управляющий электрод, у симистора катод и анод в процессе его работы меняются местами, в зависимости от направления тока в текущий момент.
Безусловно, сигнал на управляющий электрод (затвор) симистора подается всегда относительно конкретного условного катода, но ток через открытый симистор может течь в любом направлении, и в этом смысле симистор в открытом состоянии можно рассматривать как два диода, включенные встречно-параллельно.
Симистор отличается пятислойной структурой полупроводника. Эквивалентно более точно его можно представить в виде двух триодных тиристоров, включённых встречно-параллельно, причем управляющий электрод, в отличие от тиристора, здесь только один.

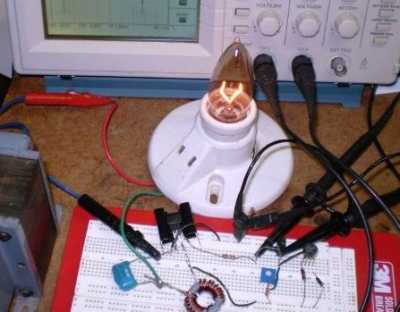

Чтобы управлять мощной нагрузкой, симистор, подобно выключателю, включают в цепь нагрузки последовательно. И тогда: в закрытом состоянии симистор будет закрыт, нагрузка окажется обесточена, а при подаче отпирающего напряжения на управляющий электрод симистора, между основными электродами симистора появится проводимость — через нагрузку потечет ток. Причем ток может течь через открытый симистор в любом направлении, не то что у тиристора.
Для удержания симистора в открытом состоянии нет необходимости удерживать сигнал управления на управляющем электроде, достаточно подать сигнал, после чего ток установится и будет продолжать течь — в этом отличие симистора от транзистора. Когда же ток через симистор (через цепь нагрузки) станет ниже тока удержания (для переменного тока — в момент перехода тока через ноль), симистор закроется, и для его отпирания потребуется снова подать отпирающий сигнал на управляющий электрод.
Полярность управляющего напряжения, подаваемого на управляющий электрод симистора, может либо быть отрицательной, либо совпадать с полярностью напряжения, приложенного к условному аноду. По этой причине популярно такое управление, когда сигнал управления подается прямо с условного анода через ограничительную цепь и выключатель, – просто задается ток достаточный для отпирания симистора.
Из-за глубокой положительной обратной связи, например при индуктивной нагрузке, высокие скорости изменения напряжения или тока симистора могут привести к несвоевременному отпиранию симистора, и к большой мгновенной мощности, которая будет быстро рассеяна на кристалле, и окажется способна разрушить его. Для защиты от вредных выбросов, параллельно симистору в некоторых схемах ставят варистор, а для защиты от высоких значений dU/dt – применяют RC-снабберы.
Применение симистора вместо реле:

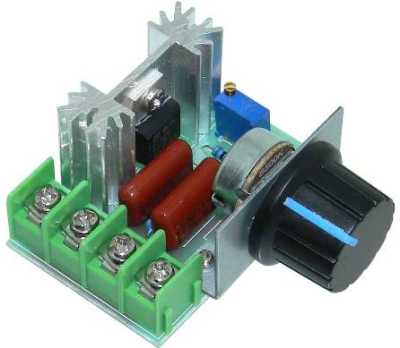

Симисторные регуляторы мощности для управления различными мощными нагрузками в цепях переменного тока очень популярны сегодня. Такие регуляторы для ламп называются диммерами, а регуляторы для разных инструментов, для коллекторных двигателей — просто симисторными регуляторами. Схемы их довольно компактны и просты, ведь на управляющий электрод симистора достаточно периодически подавать 0,7 вольт при токе порядка 10 мА, что легко реализуется при помощи RC-цепочки, а в более сложном виде — на базе ШИМ-контроллера, на том же 555 таймере.
