Вязка арматуры для фундамента своими руками

От качества и правильности обустройства армирующего каркаса во многом зависят показатели прочности, надежности и долговечности фундаментной опорной конструкции. Армирующий пояс можно рассматривать в качестве своего рода скелета, способствующего существенному повышению устойчивости основания к поступающим нагрузкам.

Армирующий пояс

Устройство армирующего каркаса

Готовясь к предстоящей заливке фундамента, нужно, во-первых, разобраться, какую арматуру целесообразно и оптимально включать в состав подобной конструкции, во-вторых, какими способами может обеспечиваться соединение отдельных элементов в единый каркас.

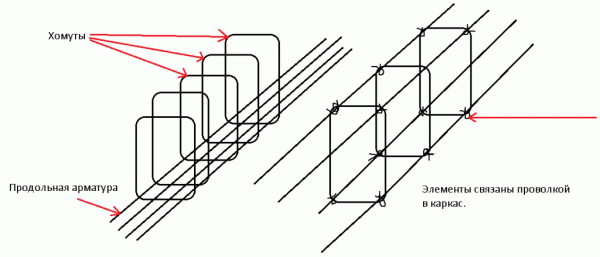

Схема вязки арматуры

Параметры для расчета арматуры для фундамента

С информацией в отношении перечисленных моментов и важных сопутствующих нюансов вам предлагается ознакомиться далее.

Важные рекомендации по выбору арматуры для фундамента

Стальной каркас

Стеклопластиковый каркас

Диаметр

При выборе арматуры для фундамента в первую очередь уделяют внимание диаметру прутьев. Зависимость проста: чем толще арматура, тем более серьезные нагрузки она способна выдерживать. При определении оптимального диаметра учитываются, прежде всего, характеристики грунта (главный момент – пучинистость) и предполагаемый вес готовой постройки с учетом массы ее внутреннего обустройства и жильцов/посетителей.

Диаметр арматуры, масса, суммарная площадь поперечного сечения

Диаметр и масса арматуры стальной

Схема видов арматуры

Так должно быть в идеале и по правилам. Наряду с этим, многие частные застройщики отказываются от составления проектной документации и выполнения сопутствующих обширных расчетов, придерживаясь усредненных и общепринятых значений. В случае со строительством относительно небольших построек, к примеру, таких как баня, подобный подход является допустимым.

Рекомендации следующие:

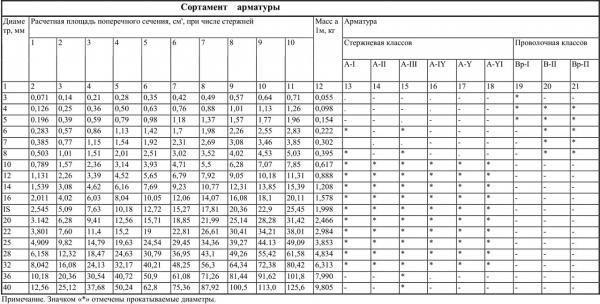

Сортамент арматуры

Класс

Вторым важным показателем является класс арматуры. Для частного фундамента подойдет материал класса А-3.

Арматура рифленая а3 марка стали А500С, ГОСТ 5781-82

Арматура этой группы очень удобна в работе (легко гнется без применения специальных инструментов), прочна и надежна. Реже используются прутья класса А-2 (их можно гнуть на 180 градусов, А-3 – на 90 градусов).

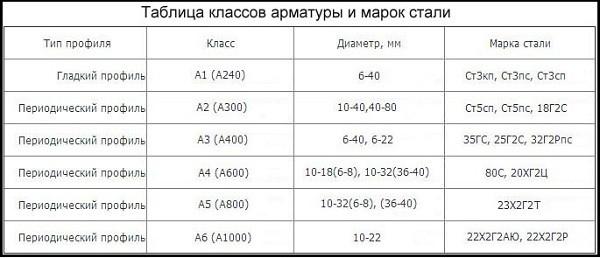

Таблица классов арматуры и марок стали

Материал

Не менее важным показателем является материал изготовления арматуры. Ранее в отношении этого момента не возникало никаких вопросов – прутья изготавливались из прочной стали, альтернатив не было.

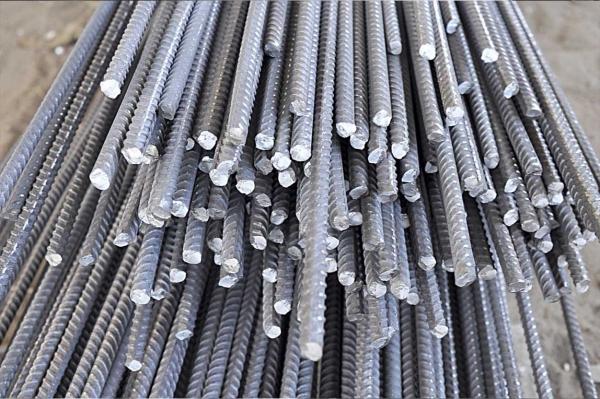

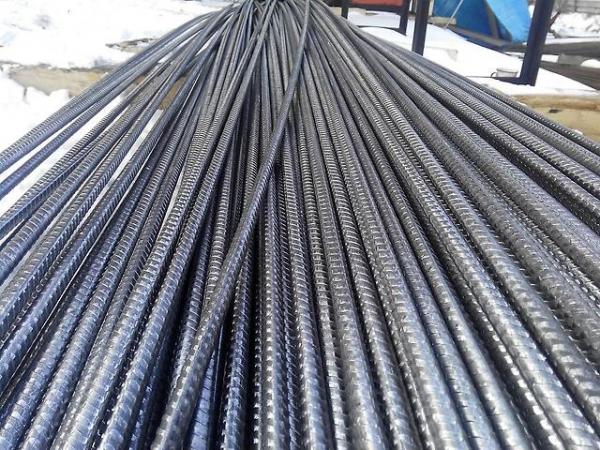

Арматура стальная

Однако строительный рынок неустанно развивается и расширяется. Одним из подтверждений этому стало появление в продаже стеклопластиковой арматуры.

Стеклопластиковая арматура

Прутья этой группы характеризуются улучшенными эксплуатационными и практическими характеристиками. Среди главных преимуществ стеклопластиковой арматуры нужно отметить нижеперечисленные моменты:

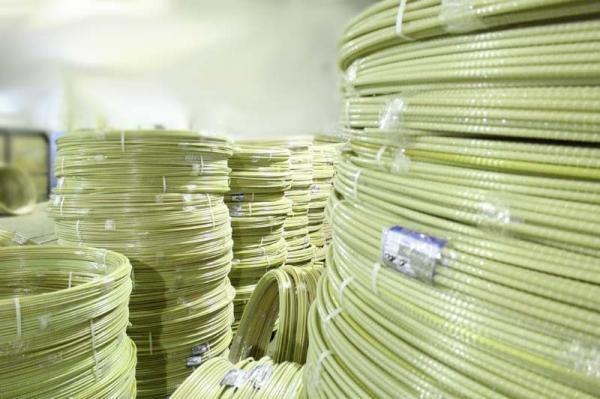

Мотки арматуры из стеклопластика

Использование стеклопластиковой арматуры позволяет сэкономить в среднем до 30-40% на покупке и транспортировке материала для обустройства армирующего каркаса по сравнению с более традиционными стальными элементами.

Использование стеклопластиковой арматуры

Малый вес стеклопластиковой арматуры делает возможной ее транспортировку в простом легковом автомобиле. Арматура не имеет ограничений по длине. Для нарезки прутьев применяется обыкновенная болгарка.

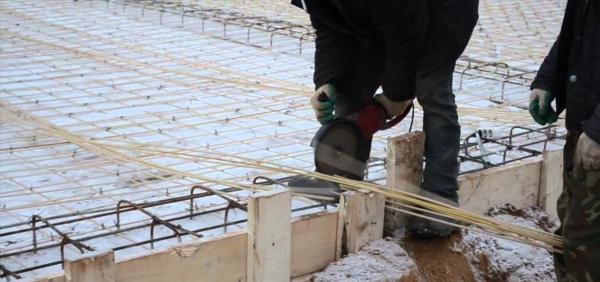

Резка стеклопластиковой арматуры болгаркой

Важно! Перед резкой стеклопластиковой арматуры обязательно наденьте защитный комбинезон, перчатки, очки и респиратор.

В продаже доступна стеклопластиковая арматура различных диаметров, предполагающая применение разных вариантов вязки. Преимущественно для продольного армирования используются 8-миллиметровые стержни, для поперечного – 6-миллиметровые.

Скрепление стеклопластиковой арматуры чаще всего выполняется 2 способами:

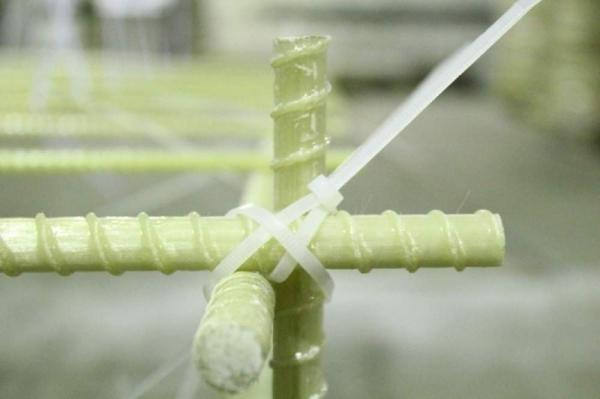

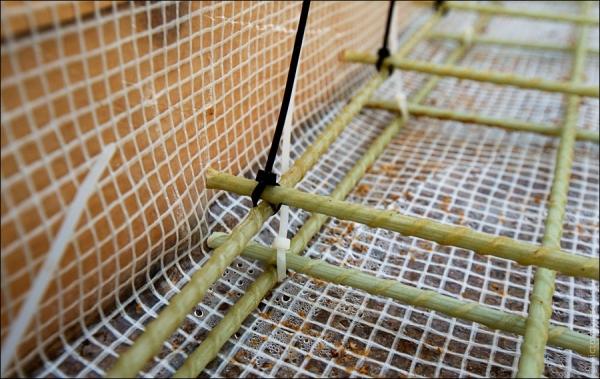

Вариант скрепления арматуры пластиковым хомутом

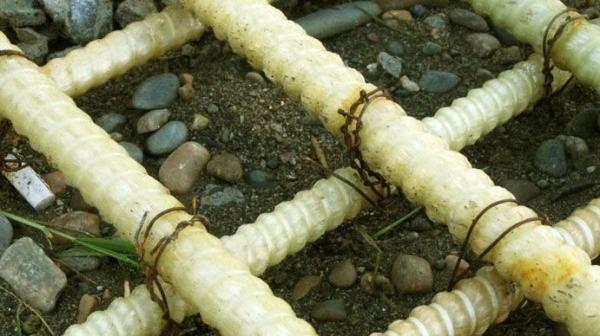

Скрепление стеклопластиковой арматуры проволокой

Порядок реализации обоих методов остается идентичным для стальной и стеклопластиковой арматуры и будет рассмотрен в соответствующих разделах.

Проволока, хомут, фиксатор: особенности существующих крепежей

Скрепление арматурных прутков в единый каркас может выполняться с применением проволоки, хомутов и специальных фиксаторов. О них в таблице.

Таблица. Материалы для скрепления арматуры

Материал для скрепления	Описание
Проволока вязальная	Наиболее традиционный, бюджетный и привычный (в особенности для строителей «старой школы») материал для вязки арматуры. Изготавливается из отожженной стали. Продается преимущественно «оптом», т.е. в упаковках (удобнее, т.к. материал уже нарезан на куски подходящей длины) либо специальных катушках. Вес упаковки и длина отрезков проволоки могут меняться в зависимости от производителя. Наиболее удобными считаются 5-килограммовые пачки, заполненные 40-сантиметровыми отрезками проволоки. В одной такой упаковке обычно содержится от 1000 до 1500 кусков проволоки.
Хомут пластиковый	По принципу использования мало чем отличается от вязальной проволоки – те же способы, аналогичные инструменты. Характеризуется большим удобством использования (проще сгибать и закручивать). Стоит немного дороже, чем проволока. Имеет увеличенный диаметр (в среднем 4 мм против 1,2 мм у проволоки). Для обеспечения надежного соединения арматурных прутков, достаточно использовать 20-сантиметровый хомут на одну точку пересечения.
Фиксатор специальный	Наиболее современный вариант соединения арматурных прутков. Фиксаторы изготавливаются из пластика. Лучше всего проявляют себя в комплексе со стеклопластиковой арматурой. Преимущества перед стальной арматурой и вязальной проволокой очевидны. Чтобы полностью их уяснить, нужно обратить внимание всего лишь на 1 недостаток стальной арматуры – она подвержена коррозии. Ржавчина способна на порядок увеличить диаметр металлического прутка. Его прочность, при этом, меняется не в лучшую сторону. Коррозия приводит к появлению пор в бетоне. В поры проникает вода. Зимой вода расширяется и увеличивает размеры трещин. Фиксаторы же не ржавеют, да и соединять с их помощью арматуру гораздо проще, удобнее, и быстрее, нежели проволокой. В продаже доступно несколько разновидностей крепежей, позволяющих обеспечивать соединение арматурных прутков в различных пространственных направлениях, обустраивать «подставки» (как на изображении) и решать прочие задачи, связанные с армированием.

Ввиду того, что рассматриваемое руководство посвящено именно вязке арматуры, порядок соединения прутьев специальными фиксаторами рассматриваться не будет – сей процесс не является вязкой в традиционном понимании и в целом интуитивно понятен.

Проволоке же и хомутам следует уделить большее внимание.

Во-первых, проволока.

Проволока для вязки арматуры

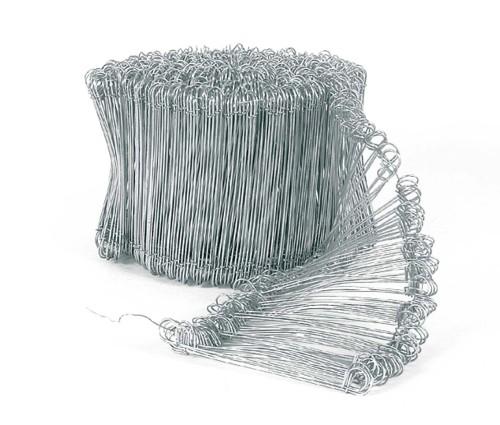

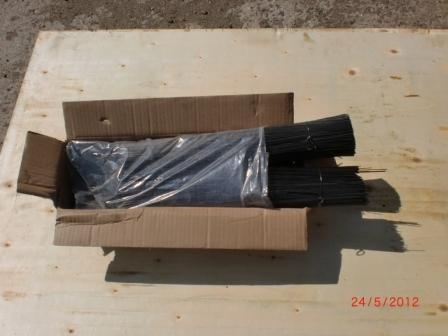

Проволока гальванизированная для вязки арматуры в бухте

Вязальная проволока к пистолетам для вязки арматуры

Катушка с проволокой для пистолета вязки арматуры

Для изготовления таковой, как отмечалось, применяются низкоуглеродистые марки стали. Отожженный материал относительно легко гнется и отлично справляется с возлагаемыми на него задачами. В продаже доступна неоцинкованная вязальная проволока (имеет черный цвет) и ее оцинкованный аналог (белая).

Многие мастера считают покупку оцинкованной вязальной проволоки для обустройства фундамента излишеством и нецелесообразной тратой денежных средств, аргументируя свою позицию тем, что армирующий каркас после заливки бетона становится недоступным для воздуха, следовательно, ржаветь ничего не будет. Наряду с этим, исключать возникновение коррозии, как отмечалось ранее, нельзя.

Проволока для связывания оцинкованная

Вязальная проволока для арматуры черная

Рекомендации таковы:

Что касается диаметра, наиболее оптимальным в отношении удобства использования и надежности является 1,2-1,4-миллиметровый вариант. «Единичка» слаба для фундамента, на работу с «двойкой» будут уходить лишние усилия.

Во-вторых, хомуты.

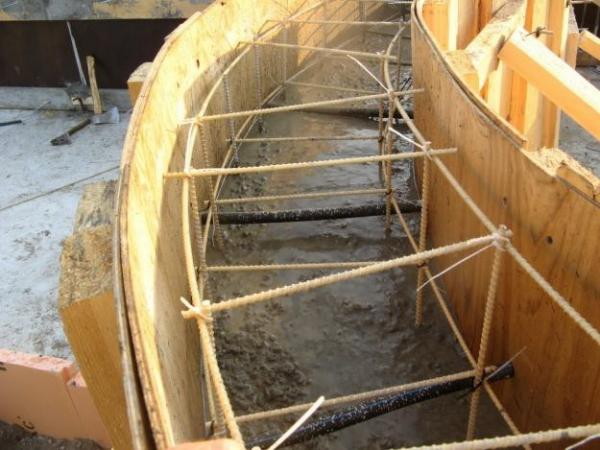

Связанная хомутами арматура

Это, как отмечалось, осовремененный и улучшенный вариант вязальной проволоки. Изготавливаются они из пластика, а не из стали, поэтому при использовании таких крепежей вероятность возникновения коррозии внутри опорной конструкции исключается. Наряду с этим, именно из-за материала изготовления пластиковых хомутов у многих застройщиков возникает ряд вполне обоснованных вопросов в отношении крепежей этой группы.

1. Смогут ли хомуты выдержать нагрузки, создаваемые внутри фундамента? Смогут.
2. Не разорвется ли крепеж со временем, нарушив равномерность распределения нагрузок и в целом ухудшив качество фундамента? Не разорвется.
3. Действительно ли пластиковый хомут надежен? Действительно, но нужно правильно подойти к вопросу его выбора.

Полезный совет! Для вязки арматуры лучше всего походят пластиковые хомуты с использованием стальной проволоки в качестве сердечника. Стоят подобные фиксаторы дороже, чем стальная проволока, зато удобства в работе им не занимать.

Важное примечание! Пластиковые хомуты нельзя использовать для вязки арматуры при проведении работ по обустройству фундамента в зимнее время – на холоде материал изготовления фиксаторов практически мгновенно становится хрупким. Исключение – специальные фиксаторы из полиамида.

Схема вязки арматуры при помощи хомутов

Полезные советы перед началом вязки арматуры

Во-первых, запомните главное правило: арматура не соединяется с помощью сварки, а именно связывается.

Связывание арматуры — схема

Суть в следующем: контакт металла с электродом способствует уменьшению прочности первого настолько, что даже нагрузки, происходящие при минимально возможной усадке фундамента, способны привести к катастрофическим последствиям, последовательность которых обычно следующая:

Чем это грозит возведенной на фундаменте конструкции, в комментариях не нуждается. В качестве исключения можно рассматривать лишь специальные арматурные прутки, технология изготовления которых по ГОСТу изначально предполагает возможность последующего сваривания.

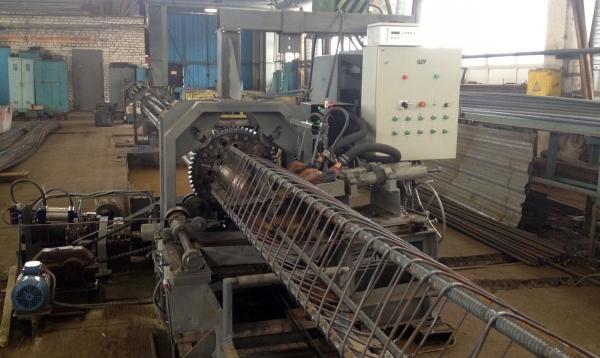

Сварка армокаркаса на станке

Во-вторых, вертикальные опорные стержни, устанавливаемые в качестве опор для горизонтально ориентированных прутков, нельзя просто забивать в землю. Правильно делать так: нижний армирующий ряд укладывается на специальные пластиковые фиксаторы (т.н. «подстаканники», демонстрировались ранее), а верхняя часть вертикальных прутьев связывается с верхним рядом каркаса. Подобное размещение исключит контакт прутьев с внешней средой.

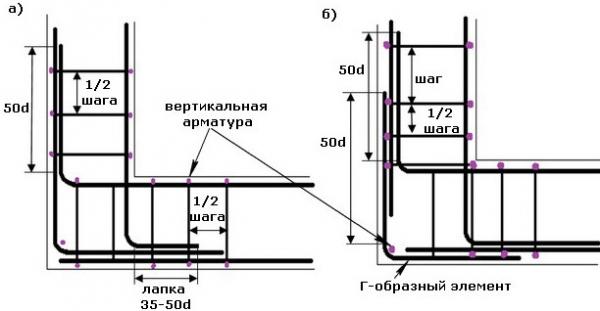

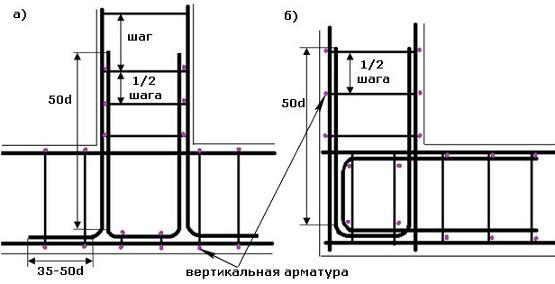

Схема армирования угла

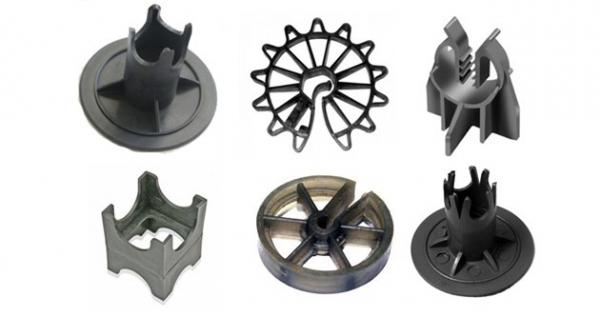

Пластиковый фиксатор для арматуры

В-третьих, верхний горизонтальный ряд каркаса должен обвязываться изнутри – так сложнее, но правильнее. Нередко неосведомленные застройщики допускают ошибку, оставляя верхний ряд каркаса незафиксированным. Если бетон будет заливаться вручную, ничего страшного в подобных условиях не случится. При заливке же специальным бетононасосом смесь подается под давлением. Создаваемое давление будет приводить к раздвиганию арматуры в стороны, в результате чего проволока может лопнуть.

В-четвертых, при выполнении армирования нужно уделять особое внимание углам конструкции, т.к. именно они являются самым слабым местом фундамента. В таких участках прутья не укладываются под прямым углом, а сгибаются. Перехлесты, при этом, прячутся в стене. Важно, чтобы соседние арматурные прутки не перехлестывались в одной точке. Принцип продемонстрирован на изображении.

Принцип правильного армирования

Правильным считается армирование, по результатам которого получается жесткий пространственный каркас, выдерживающий вес человека без видимых изменений структуры.

Методы вязки арматуры своими руками

Методы вязки арматуры своими руками

Для вязки арматуры можно использовать самые разнообразные приспособления – от плоскогубцев до специальных автоматических пистолетов.

Вязальный крючок из гвоздя

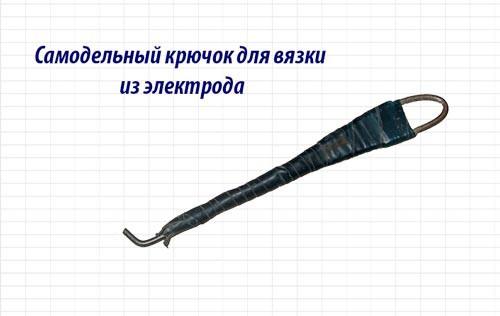

Крючок из электрода для вязки арматуры

Применение плоскогубцев и кусачек с предварительно затупленными зубцами – самый примитивный вариант. Его единственным преимуществом является отсутствие необходимости покупки дополнительных приспособлений, однако закручивать проволоку подобными подручными средствами долго, неудобно и утомительно. Поэтому мы воздержимся от их рассмотрения.

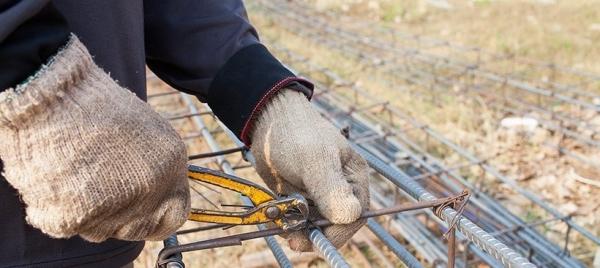

Вязка арматуры кусачками

Если вы ограничены в бюджете, сделайте хотя бы элементарный самодельный крючок для вязки. Для этого вам не понадобится ничего кроме гвоздя диаметром 4-5 мм, заготовки для ручки или старой ненужной отвертки/шила и молотка.

Для изготовления крючка сделайте следующее:

Порядок изготовления крючка из отвертки/шила сводится к выполнению последнего этапа вышеприведенного руководства. На выходе вы должны получить приспособление, имеющее примерно следующий вид.

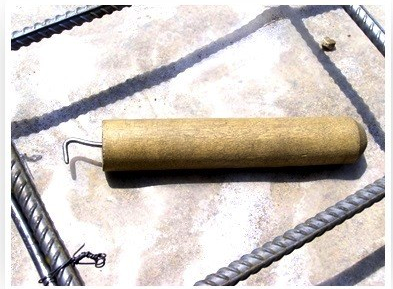

Самодельное приспособление для вязки арматуры

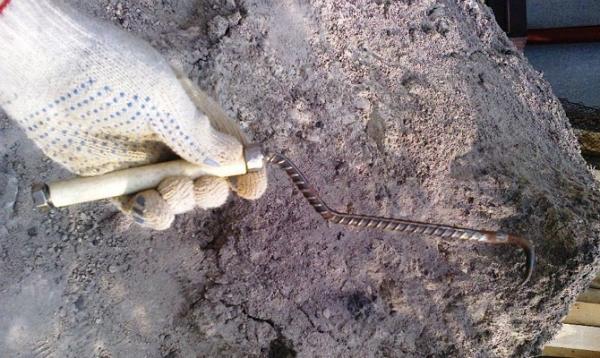

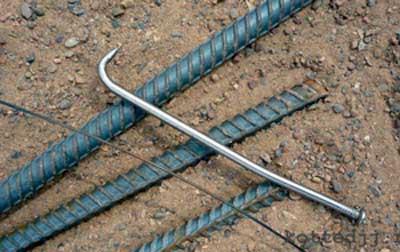

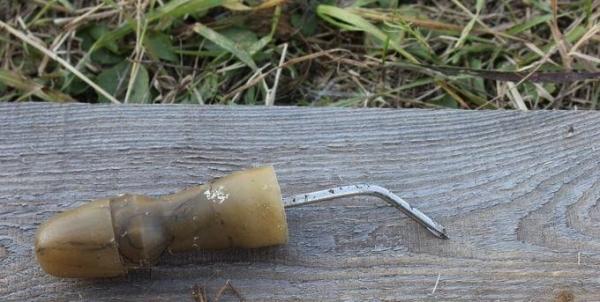

Самодельный вязальный крючок

Крючок для вязки арматуры

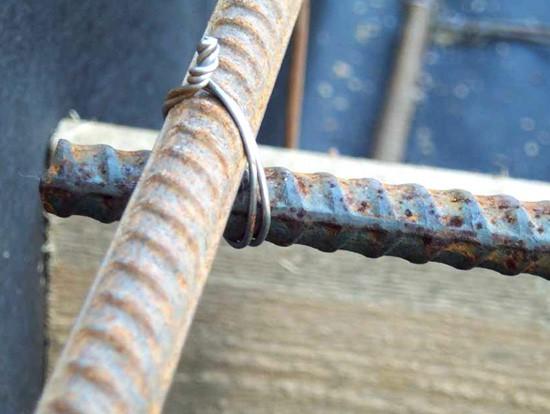

Вязка обычным крючком

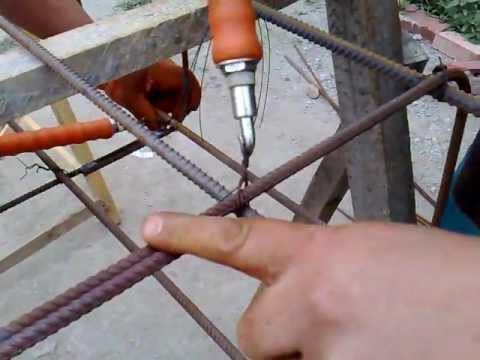

Подготовив самодельный крючок или купив готовый инструмент в хозяйственном магазине, приступайте к выполнению работы. Для начала тщательно потренируйтесь на сторонних кусках арматуры, пока досконально не уясните принцип действий. Заключается он в следующем:

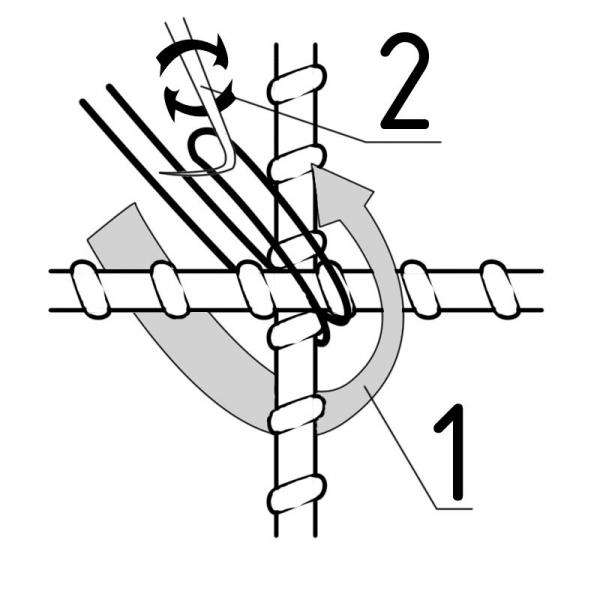

Схематически процесс представлен на следующем изображении.

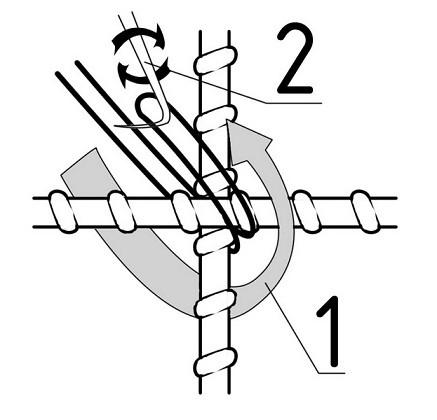

Схема вязки арматуры крючком

Для лучшего понимания технологии, ознакомьтесь с поэтапными иллюстрациями.

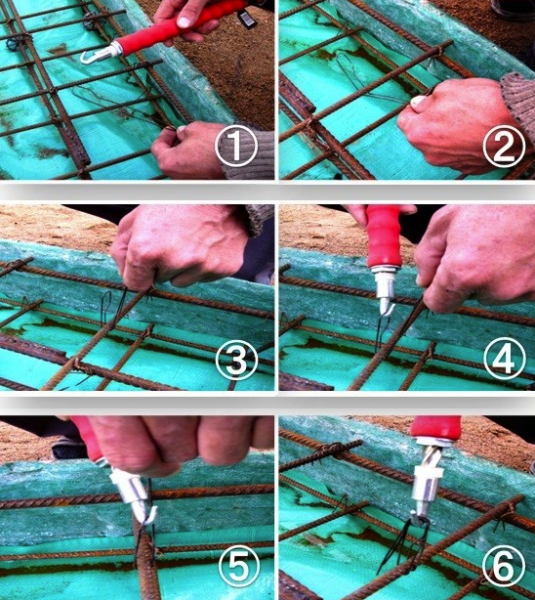

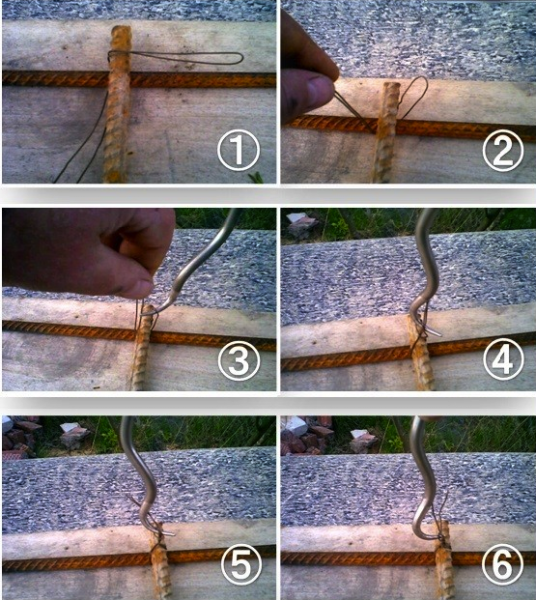

Поэтапный процесс вязки арматуры

Поэтапный процесс вязки арматуры (продолжение)

Существует несколько других вариантов вязки арматуры крючком, но приведенный выше способ является самым надежным, рекомендуется придерживаться именно его.

Также неплохо проявляет себя способ, в соответствии с которым исполнитель должен последовательно выполнить нижеперечисленные манипуляции:

Порядок выполнения работы в соответствии с этим способом продемонстрирован на следующих иллюстрациях.

Порядок выполнения работ

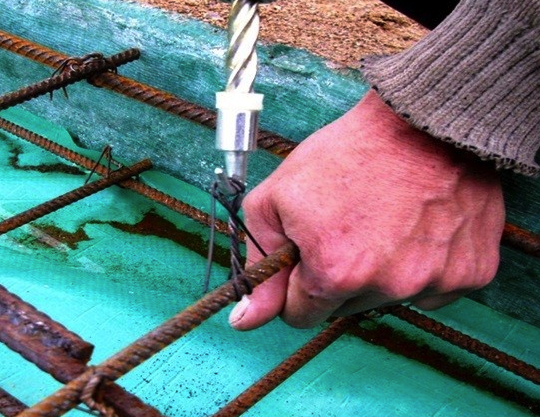

Затягивание петли, скрутка проволоки крючком

Видео – Вязка арматуры крючком

Вязка полуавтоматическим крючком

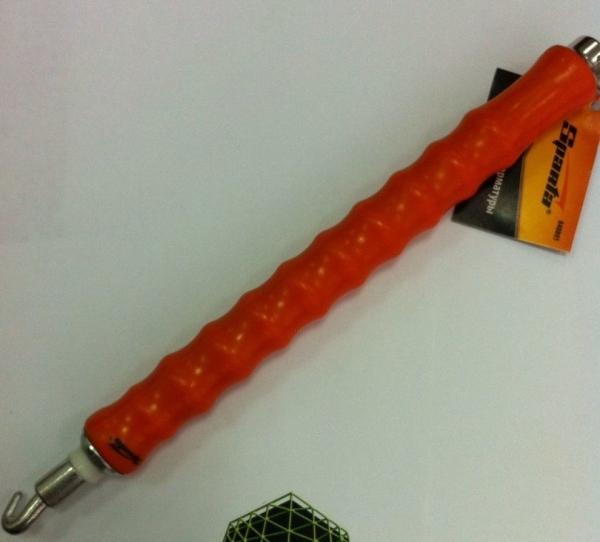

Полуавтоматический, он же реверсивный и винтовой крючок является усовершенствованной и более удобной в использовании версией вышерассмотренного приспособления.

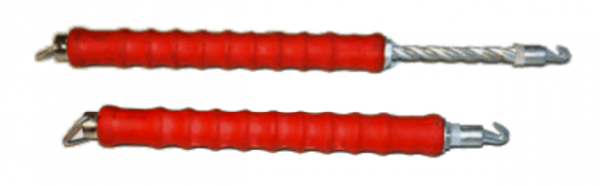

Полуавтоматический, он же реверсивный и винтовой крючок

Крюк для вязки арматуры

Длина (как правило, она составляет 32 см) и в целом особенности конструкции реверсивного крючка позволяют обеспечивать качественную скрутку проволоки с одного затягивания. Мягкая ручка из резины делает работу с инструментом еще более удобной и безопасной, исключая вероятность возникновения мозолей на руках.

Порядок использования такого крючка следующий:

Использование крючка для вязки

На этом все. В результате таких нехитрых действий приспособление, работающее подобно «юле», быстро затягивает проволоку, обеспечивая получение плотного, надежного и аккуратного узла. Трудоемкость и затраты времени на выполнение работы сокращаются в разы.

Вязка арматуры проволокой при помощи крюка

Инструмент подходит как для профессионального, так и для частного использования. В каком-либо специальном техническом обслуживании реверсивный крючок не нуждается – достаточно лишь периодически смазывать рабочие элементы маслом.

Принцип работы винтового вязального крючка детально продемонстрирован в следующей видеозаписи.

Видео – Вязка полуавтоматическим крючком

Вязка шуруповертом

Ручная вязка крючком – довольно затяжное и трудоемкое мероприятие. И хотя полуавтоматический крючок, рассмотренный в предыдущем разделе, позволяет существенно облегчить и ускорить выполнение армирующих работ, доступна прекрасная возможность сделать все гораздо быстрее и с еще меньшими усилиями. В этом поможет дрель-шуруповерт.

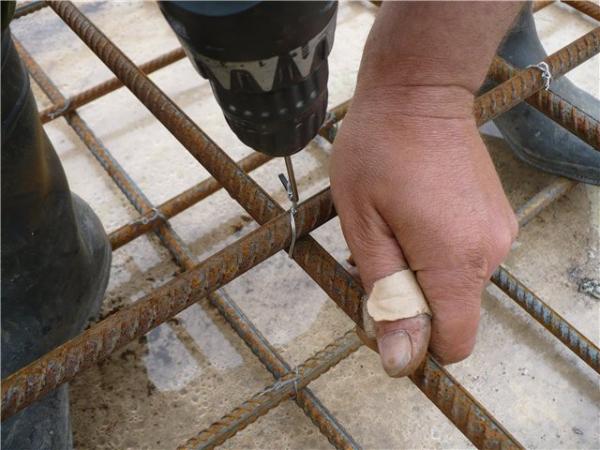

Вязка шуруповертом

Все, что вам нужно сделать, — это изготовить крючок (в качестве заготовки подойдет обыкновенный гвоздь диаметром 0,5 см, с принципом изготовления крючка вы уже ознакомились в одном из предыдущих разделов) и зафиксировать его в патроне шуруповерта так, как устанавливаются обыкновенные сверла (подробно последовательность замены рабочего инструмента следует уточнить в инструкции конкретно к вашему шуруповерту, т.к. для разных моделей инструментов эти моменты могут несколько различаться).

Выглядеть такая конструкция будет следующим образом.

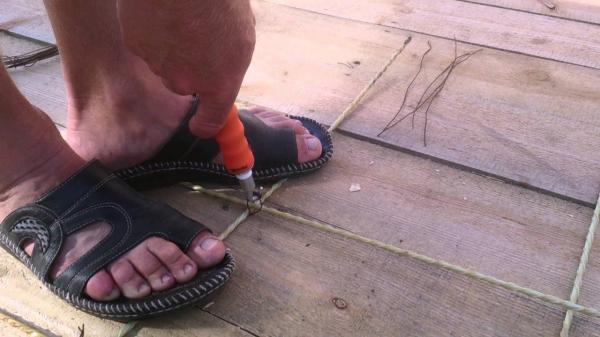

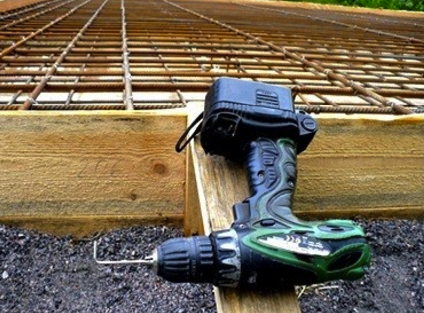

Шуруповерт с крючком

Дальнейший порядок действий не имеет отличий от технологии вязки арматуры крючком: вы все так же складываете проволоку вдвое, заводите ее под арматуру, захватываете петлю крючком, но закручиваете уже не вручную, а с помощью шуруповерта, прилагая минимальные усилия.

При закручивании проволоки инструмент практически не испытывает нагрузки, поэтому для вязки можно использовать даже самую бюджетную дрель-шуруповерт с минимальной мощностью. Лучше, чтобы модель была оснащена регулятором оборотов вращения. Перед работой выставьте его на минимум.

Видео – Вязка арматуры шуруповертом

Вязка пистолетом

Вязка пистолетом

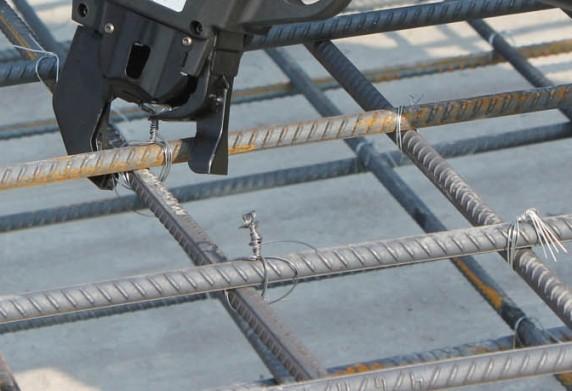

Пистолет делает вязку арматуры максимально быстрой, простой и удобной – самые совершенные модели таких пистолетов способны создавать соединение менее чем за секунду. Каких-либо подготовительных мероприятий не требуется: проволока намотана на катушку пистолета, пользователь попросту подносит инструмент к месту соединения и нажимает соответствующую кнопку. Информацию в отношении специальных опций и функций уточняйте в инструкции к конкретному инструменту.

Выглядит это следующим образом.

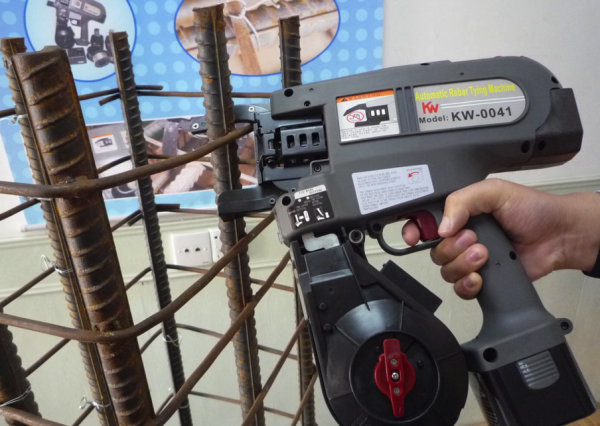

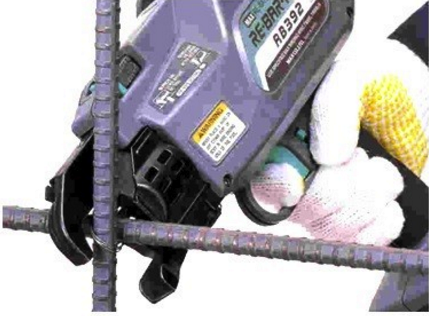

Пистолет для вязки арматуры

Или так.

Вязка пистолетом

Нарезать проволоку перед работой не нужно: инструмент все сделает самостоятельно. Это является большим преимуществом – отходы в виде обрезков вязальной проволоки отсутствуют, благодаря чему величина нецелесообразных затрат и рабочих издержек существенно уменьшается.

Пистолет удобен в работе – его можно держать одной рукой, второй, при этом, придерживая арматурный каркас, что исключает необходимость привлечения дополнительной рабочей силы в виде помощников.

Автоматический пистолет, в отличие от ручных инструментов, позволяет рассчитывать на постоянное высокое качество вязки. По умолчанию во всех моделях присутствуют функции регулирования длины отрезков и силы затягивания.

Марка пистолета	Вес	Размер арматуры	Цена
Grost RT 308 B	1,4 кг	D19хD18	48 780 руб.
Grost RT 408	1,5 кг	D20хD22	60 920 руб.
BYEMAX BM 400	2,25 кг	–	52 000 руб.
MAX RB 397	2,4кг	от 20 до 35 мм	165 000 руб.

Среди недостатков автоматического пистолета для вязки арматуры можно выделить следующие моменты:

Видео – Вязка арматуры пистолетом

Несколько слов о хомутах

Для вязки арматурных прутков, как отмечалось, можно использовать специальные хомуты. Выглядят они так.

Хомуты для вязки арматуры

Таким образом, один конец хомута свободный, а на втором располагается фиксатор.

Порядок использования хомута следующий:

В продаже доступно достаточно много разновидностей хомутов. В комплексе с арматурой наилучшим образом проявляют себя изделия, изготовленные из полиамида 6.6. Такие хомуты нормально себя «чувствуют» в температурном диапазоне -40-+85 градусов, не лопаясь, не трескаясь и не растекаясь. Хороший хомут должен быть эластичным. Проверить этот параметр можно следующим образом: возьмите изделие и согните его пополам. Если в месте сгиба появилась трещина, откажитесь от использования такого хомута.

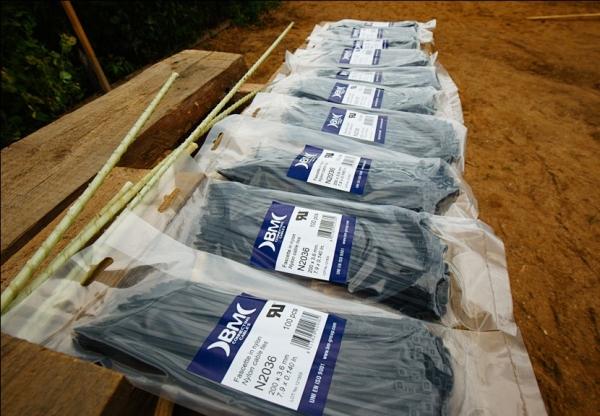

Упаковки с хомутами

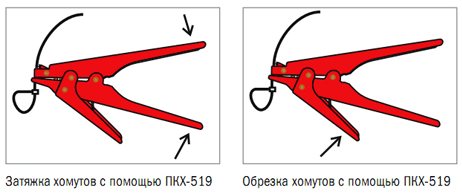

В продаже доступны специальные пистолеты, позволяющие сделать процесс обустройства хомутов более простым и быстрым.

Схема затяжки хомута пистолетом

Видео – Вязка арматуры хомутами

К числу аналогичных крепежей можно отнести металлические скрепки (коннекторы) для соединения арматурных прутков в единый каркас. Один конец такой сетки оснащен крючком, другой – петлей. Диаметр стальной скрепки составляет в среднем 2-4 мм. В месте связки арматуры происходит зацепление крючка и петли за нижний стальной стержень. Средняя часть фиксатора прижимает верхний прут к нижележащему.

Вязка арматуры скрепкой

Скрепки для вязки арматуры

Удачной работы!
