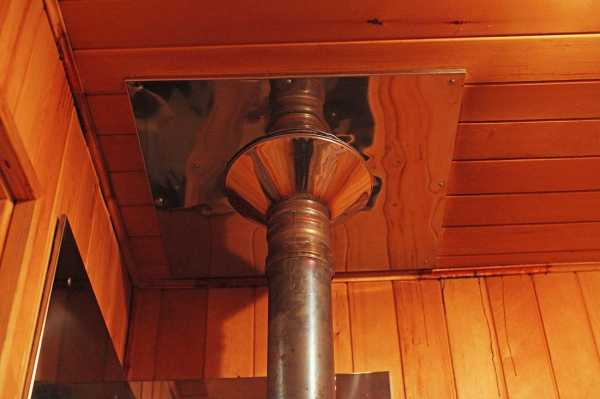

Труба в бане через потолок и крышу

Как своими руками сделать дымоход в бане через потолок

Как вывести трубу в бане через потолок? С этим вопросом сталкиваются многие владельцы домов и бань, оснащенных печами. При монтаже дымохода в бане, важным моментом является проход трубы через потолок. Если строение выполнено из дерева, то правильная разделка дымохода становится первостепенной задачей для обеспечения пожарной безопасности. Только тщательное соблюдение всех установленных норм гарантирует долгую и бесперебойную службу вашего имущества.

Перед тем как сделать трубу в бане через потолок, рекомендуем ознакомиться со следующими рекомендациями.

Правила безопасности

Производя установку дымохода в бане через потолок, необходимо руководствоваться рекомендациями Санитарных Норм и Правил 41 – 01 – 2003. Согласно п.6.6.22, необходимо обеспечить расстояние в 130 мм в случае прохода через потолок для дымохода трубы из кирпича, обеспечивающей защиту дерева. Но учитывая, что в большинстве случаев в банях применяются металлические трубы, то ориентироваться нужно на следующие нормы:

В данном случае эти расстояния нужно обеспечить до соприкосновения трубопровода с деревом.

В идеале эти расстояния было бы вообще ничем не закрывать, но такой вариант будет способствовать повышенной теплопотере, что является экономически невыгодным. Поэтому указанный объем закрывается негорючими материалами.

Максимальная длина трубы, проходящей через потолок в бане, не должна быть больше 1000 мм. Дымоход не может закрепиться на крыше жестким образом, т. к. при изменении температуры, труба может несколько изменяться в размере, что может привести к деформированию перекрытия.

В бане часто используются трубы особой конструкции, называемые «сэндвич». Они представляют из себя две трубы разного диаметра, одна из которых находится внутри другой. Пространство между ними заполнено слоем утеплителя. Не многие знают, что наружная часть такой конструкции обладает почти такой же температурой, как и внутренняя часть дымохода.

Надо знать! Основное предназначение такого устройства – обеспечение нормальной тяги, а вовсе не улучшение противопожарных свойств.

Часто хозяева, в целях ускоренного протапливания бани, допускают перегревание печи. Если температуры внешней части трубы превышают допустимые значения в 400 ºС, то это грозит выходом из строя внешней части сэндвича, что приведет к возникновению угрозы пожара. Поэтому ни в коем случае нельзя допускать уменьшения расстояния между трубой и окружающими предметами.

СНиП 2.04.05-91 (п.3,83) дает следующие рекомендации.

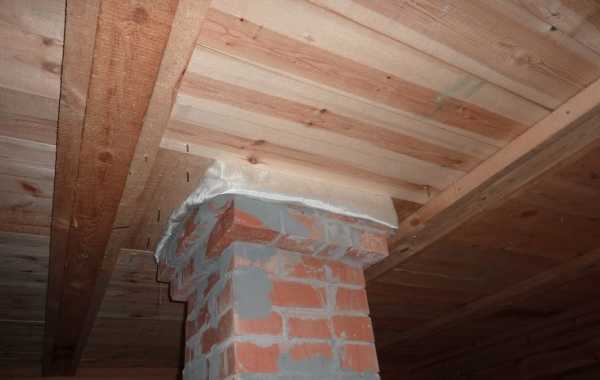

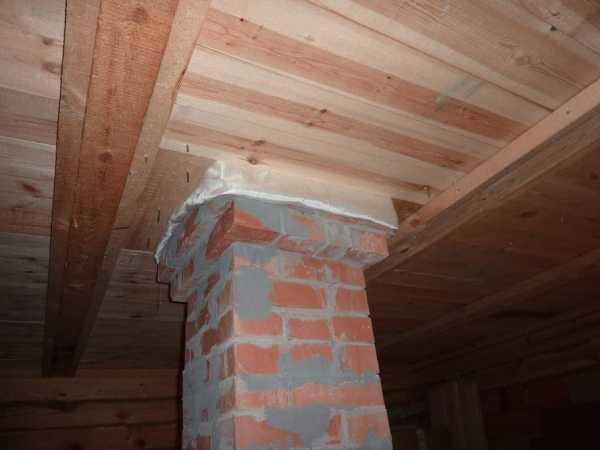

Расстояние до горючих конструкций в случае использования труб из кирпича или бетона должно быть не менее 13 см. Для керамических труб, не оснащенных изоляцией, соответствующее расстояние будет больше 25 см, для труб с изоляцией – 13 см.

Желательно закладывать эти параметры еще на стадии проектирования бани, так как шаг при установке балок перекрытия обычно бывает не большой. Если он равняется 60 см, то будет возможно использование только изолированных труб.

Диаметр выходной части трубы часто бывает 11.5 – 12 см. Если в сэндвиче используется утеплитель толщиной 10 см, то получаем диаметр наружной части 31,5 – 32 см. Прибавляем расстояние, рекомендуемое для утепленных конструкций в 13 см с каждой стороны, получаем ширину 57,5 см. То есть такая конструкция идеально вписывается в имеющееся расстояние между балками 60 см.

Теперь посмотрим, какое расстояние между балками должно быть при использовании не утеплённого дымохода. Если внутренний диаметр равен 11.5 мм, то прибавляем к нему необходимое по правилам безопасности расстояние со всех сторон в 25 см, получаем 61,5 см. Полученный результат не укладывается в имеющееся расстояние между балками. Причем диаметр трубы может быть еще больше, и тогда несовпадение размера дымохода и шага балок становится еще более заметным.

Совет! В инструкции к печам производители обычно указывают расстояние, минимально необходимое для прохода дымохода через перекрытие из различных материалов. Сооружая дымоход, воспользуйтесь этими значениями.

Огнезащита

Итак, какой же изоляционный материал лучше использовать для теплозащиты, сооружая проход дымохода через потолок своими руками?

Некоторые специалисты до сих пор используют для теплоизоляции песок или глину, но такой способ постепенно отходит в прошлое.

Снизить вероятность возгорания можно, используя еще несколько способов.

Используя все эти способы, можно добиться снижения температуры в установленном проходе, что значительно увеличит пожаробезопасность.

Для увеличения пожарной безопасности в бане, можно использовать такие материалы, как стекломагниевые листы и огнестойкие гипсокартоновые листы. Их используют, закрывая ими сами перекрытия и отверстия в них, через которые проходит дымоход. В качестве огнезащиты подойдут только листы класса Премиум, промаркированные «НГ». Если такая маркировка отсутствует, то использовать такие изделия для защиты от огня нельзя.

Сооружение перехода через перекрытие

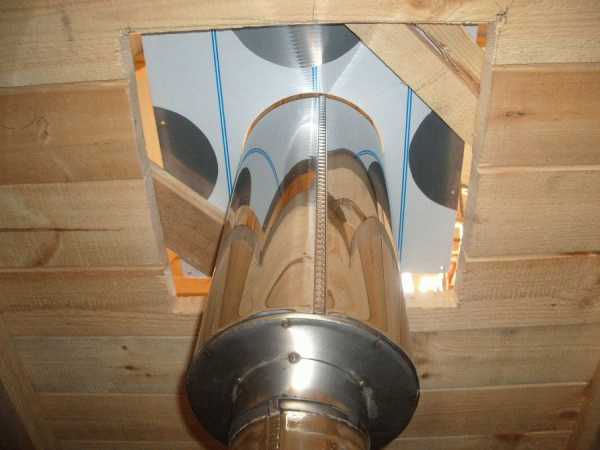

Рассмотрим, как сделать дымоход в бане через потолок. Это можно осуществить двумя способами.

Применение готовой разделки

Для того, чтобы полноценно защитить элементы кровли от воздействия высоких температур, возникающих при прохождении по дымоходу продуктов горения, а заодно закрепить трубу в необходимом положении, используется так называемая потолочная разделка.

Чтобы соорудить проход дымохода через перекрытие, необходимо приобрести проходной потолочный узел для дымохода в строительном магазине. Он представляет из себя короб, выполненный из минерита или металла, соединенного с пластиной из нержавейки. В центре конструкции имеется отверстие, в которое помещается сэндвич. Такое устройство выполняет, помимо прочего, еще и декоративную функцию. Пластина, прикрепленная к нему, закрывает потолочное отверстие, придавая ему более эстетичный вид. Кроме того, на эту пластину опирается утеплитель, которым заполняется место между элементами перекрытия и трубой.

Они бывают двух видов:

— с изоляцией, выглядящий как две пластины в сочетании с изолированной трубой;

— без изоляции, представляющий из себя короб, изготовленный из металла, который предстоит заполнять изоляционными материалами собственноручно и отверстие, предназначенное для установки труб.

Разделки встречаются разных форм. Иногда они выглядят как металлический цилиндр, в таком случае пластина значительно превосходит его по габаритам. Если используется такое устройство, а потолочное отверстие имеет квадратную форму, то все равно необходимо соблюсти все перечисленные параметры, требуемые для обеспечения пожарной безопасности конструкции. При этом необходимо усилить защиту деревянных конструкций бани при помощи полосок металла.

Установка готового переходника

Установка переходника, выполненного собственноручно

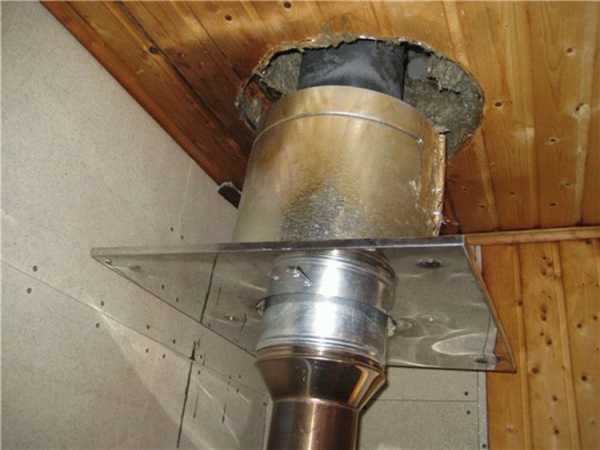

Можно осуществить проведение дымохода через потолок в бане и без заводских узлов.

Рассмотрим, как изготовить потолочно проходной узел своими руками. Для этого потребуется:

— материал, выбранный для термоизоляции прохода трубы через потолок бани;

— пластины из металла.

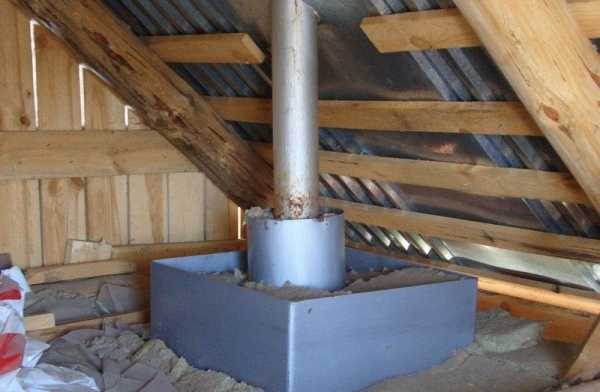

Труба в бане через потолок и крышу устанавливается, следуя описанным ниже рекомендациям.

Обдумывая, как установить трубу в бане через потолок, обязательно уделите внимание такому немаловажному фактору, как выбор подходящего места для прохода перекрытия для дымохода.

Его можно установить либо прямо на коньке, обеспечив при этом хорошую тягу и отсутствие скопления осадков; либо рядом с коньком.

Внимание! Никогда не устанавливайте дымоход в месте, где соединяются скаты крыши.

Разделка дымохода, установленная своими руками, потребует несколько больше времени, чем приобретенная в магазине, но поможет сэкономить средства, столь необходимые при строительстве.

Устанавливая разделку в потолочно – кровельное перекрытие, мастера часто сталкиваются с такой сложностью, как необходимость сделать дымоход в бане через потолок строго вертикально, разместив его при этом по центру прохода. Для этого можно порекомендовать использовать отвес. Его поднимают наверх и опускают в центр дымохода. Эту точку отмечают на потолке и используют в качестве соответствующей отметки перед тем, как сделать проход трубы через потолок бани.

Правила прохода через перекрытие

Перед тем, как провести дымоход через деревянное перекрытие, необходимо ознакомиться с правилами установки потолочного проходного узла для дымохода своими руками.

Изоляция стыков

Сооружая разделку трубы на потолке бани, пользуются герметиками, обеспечивающими прочность стыков и выдерживающими высокие температуры.

Хомуты, используемые в конструкции, должны быть выполнены из такого же материала, что и сам дымоход.

Тщательная обработка прохода трубы через кровлю очень важна. В ином случае возможны следующие последствия:

— проникновение влаги внутрь дымохода может привести к постепенному разрушению конструкции, следствием чего будет являться проникновение дыма между кровлей и перекрытием, а следовательно, увеличит риск возникновения пожара;

— постоянно скапливающаяся внутри дымохода жидкость может привести к образованию грибка и ржавчины;

— нарушение герметичности может привести к увеличению теплопотерь;

— Попадание воды внутрь крыши может привести к гниению стропильной конструкции.

Для дополнительной защиты от попадания воды, используются специальные «фартуки». Они бывают различными: сделанными из металла и благодаря этому жёстко примыкающими к крыше; встроенными заранее в лист, используемый для покрытия кровли; гибкими, изготовленными из пластичных материалов — резина или силикона. Размер этих фартуков нужно выбирать, учитывая диаметр трубы дымохода.

Поэтому герметизация всех стыков является завершающим, но при этом исключительно важным моментом выведения дымохода наружу.

Таким образом, воспользовавшись нашими рекомендациями, как установить трубу в бане через потолок, несложно выполнить эту работу самостоятельно.

Как правильно сделать дымоход в бане через потолок. Как своими руками выполнить разделку трубы в бане

Вывод дымохода: требования, как сделать дымоход в бане и вывести через потолок

Несмотря на достаточно простую технологию строительства бани, в процессе выполнения работ приходится решать ряд достаточно сложных вопросов. Одним из них является вывод дымоходной трубы через потолок наружу. Этой операции необходимо уделить особое внимание, поскольку от правильности выполнения зависит безопасность и срок службы строения.

Если допустить просчёты на этом этапе, то будет невозможно соблюсти требования пожаробезопасности. Так что лучше сделать все по максимуму, чем недоделать. В этом вряд ли у кого-то возникнут сомнения. Поэтому каждому частному застройщику необходимо соблюсти правила, касающиеся грамотного изготовления прохода дымохода через потолок в бане.

О расстояниях до горючих конструкций

Для правильной и безопасной работы банную трубу необходимо вывести через специально созданный узел прохода в потолке. Благодаря этому устройству будет выдержано безопасное расстояние от наружной поверхности трубы до материалов потолочного перекрытия. Это требование закреплено СНИПОМ 2.04.05-91. В соответствии с ним, нужно выполнить следующее:

Расстояние между горючими стропилами и обрешеткой и наружной поверхностью кирпичных и бетонных труб должно составлять не менее 130 мм;

Именно с учетом этих значений необходимо выполнять монтаж балок перекрытия своими руками. Их следует устанавливать на расстоянии около 60 см. Но такой шаг можно выдерживать лишь в случае использования труб с изоляцией.

Внимание нужно уделить и сечению выходного патрубка печи, которое обычно составляет 115-120 мм. Иногда при устройстве прохода используют теплоизолирующий сэндвич толщиной 100 мм. В этом случае допускается увеличить сечение до 315-320 мм. По обеим сторонам должен быть выдержан шаг не менее 130 мм. С учетом соблюдения вышеописанного требования получим, что соседние балки будут расположены друг от друга на расстоянии 575 мм (130 мм * 2 + 315 мм). Это как раз и позволяет соблюсти рекомендованный шаг 60 см.

Еще необходимо определить минимальный шаг для трубы без теплоизоляции. При внутреннем сечении дымохода 115 мм безопасным будет считаться расстояние, при котором наружный край трубы удалён от горючих материалов на 250 мм. Монтаж балок должен быть выполнен с шагом 516 мм (250 мм * 2 + 115 мм).

Хотя отклонения небольшое, однако все же в указанный интервал не укладывается. Приведенная схема расчёта предназначена для дымового канала средних размеров. Но в некоторых банях используются трубы и с большим сечением. Как бы то ни было, если вы еще не приступали к устройству потолка, обязательно учитывайте расстояние при размещении балок.

Если обратиться к приложению 16, то там можно найти рекомендации по отступке (расстоянию от внешней поверхности трубы до горючих материалов):

Для перегородок, оборудованных защитным покрытием:

Для перегородок, не имеющих специальной защиты:

Все эти расстояния наглядно показывают, каким должен быть рекомендуемый отступ от стен. Они даются из-за того, что часто во многих строениях дымоходную трубу устраивают в непосредственной близости от стен. При этом материал стены также нуждается в защите от возгорания. Причина этого проста: дымовые газы, выходящие из топки, могут иметь температуру 500° C. В случае отсутствия у деревянных стен специальной защиты спустя некоторое время они накаляются, а впоследствии могут вспыхнуть. Учитывая эти риски, на поверхности стены необходимо закрепить теплоизоляционный слой, а поверх него набить лист полированной нержавейки.

Типы проходных узлов через потолок

Во время устройства выходного отверстия для дымоходной трубы своими руками обнажаются материалы «пирога» перекрытия, которые также начинают испытывать действие жара. Их необходимо защитить, а помимо этого, правильно закрепить трубу в правильном положении. Именно для этой цели используют потолочную разделку, которую еще называют узел прохода.

Самый простой способ решения проблемы вывода дымохода через потолок — приобрести проходной узел промышленного изготовления. Он выглядит как коробка, выполненная из металла или минерита, имеющая закрепленную с одной стороны пластину из нержавеющей или оцинкованной стали. В центре этого узла располагается отверстие, куда вставляют сэндвич. Пластина, которая будет крепиться со стороны помещения, поможет закрыть отверстие в потолке, выступая здесь в роли декоративного элемента. Еще она выполняет функцию опоры для теплоизолятора, который используют для заделки пространства между трубой и балками перекрытия.

Все специалисты сходятся во мнении относительно выбора подходящего материала для изготовления проходки в бане. Это должна быть только нержавейка. Объясняется это тем, что преобладающие в парной температуры в результате воздействия заставляют материал выделять вредные вещества. В случае же использования нержавейки подобная опасность для здоровья исключена.

Сделать проходной узел своими руками довольно просто. Если в бане потолочная конструкция уже присутствует, но выполнена без учета прохода трубы, то в выбранном для узла месте проделывают квадратное отверстие сечением на 12 см меньше декоративной панели. На балки и доски укладывают слой утеплителя. Если есть возможность, можно дополнительно закрепить полосы минерита, базальтового или асбестоцементного картона. Также подойдет и полоса изоляции из каменной ваты. Иногда может понадобиться сделать подбивку утеплителя полосами металла.

Что же касается особенностей монтажа в бане трубы на печь своими руками, приспособление нужно надеть на прямой участок, который будет проходить на пересечении с перекрытием. От исполнителя требуется только приподнять узел прохода на необходимую высоту. Под края устройства, которые будут находиться на одном уровне с досками потолка, нужно подложить полосу утеплителя, а затем выполняют финишное крепление с помощью саморезов. Очень часто фабричные проходные узлы уже имеют перфорацию под саморезы, поэтому проводить их подготовку перед монтажом не потребуется.

Проходные узлы для дымохода в бане могут иметь различную форму. В некоторых случаях по периметру отверстия для дымохода встраивают металлический цилиндр. В этом случае края декоративной пластины будут выходить за цилиндр на достаточно большое расстояние. Если планируется использовать проходной узел подобной формы, то отверстию всё равно необходимо придать квадратную форму. Допустима здесь и круглая форма, но тогда придется выдержать расстояние между его краем и трубой 130 мм при наличии изоляции на трубе либо 250 мм при ее отсутствии.

В процессе реализации этого варианта вы должны обратить внимание на следующее: площадь пластины должна быть достаточной для того, чтобы она смогла закрыть все отверстие целиком. При использовании узла подобной формы нужно защитить дерево не только утеплителем, но и металлическими полосами.

Иногда в бане могут использоваться проходные узлы без цилиндра вокруг трубы, но при этом у них могут присутствовать по периметру наружные бортики. Чаще всего они делаются из металла, хотя встречаются и изделия из минерита. При использовании узла с металлическими бортами необходимо оббить края отверстия в потолке утеплителем, например, базальтовым картоном. Если же бортики выполнены из минерита, то подобную операцию выполнять не придется, поскольку материал обладает хорошими теплоизолирующими свойствами.

Правила прохода через потолок

Занимаясь подготовкой к устройству отверстия для вывода дымохода в бане, вам необходимо соблюдать ряд правил:

В том месте, где труба выходит из банной печи, разрешается устанавливать только металлическую трубу достаточной толщины стенок без утеплителя. Она должна иметь высоту не менее 1 м. Из-за критических температур, создаваемых на выходе, даже нержавейка в сочетании с минераловатным утеплителем не сможет справиться с подобным термическим воздействием. На более высоких уровнях конструкции дымохода разрешается использовать сэндвич-трубы.

Какой теплоизолятор использовать?

Закончив монтаж проходного узла на потолке своими руками, работу продолжают на чердаке или втором этаже, где необходимо заделать пространство между наружной стеной трубы и балками утеплителем.

Базальтовая вата

На роль теплоизолятора подойдет базальтовая вата. Перед покупкой обязательно убедитесь, что она сможет выдержать температуру более 600 °C.

Есть мнение, что это неоптимальный вариант для подобной работы. Объясняется это следующим. Этот утеплитель изготавливается с применением в качестве связующего смол, которые, подвергаясь воздействию высоких температур, начинают выделять формальдегид. К тому же по трубе иногда начинает течь конденсат. В результате взаимодействия минеральной ваты с влагой первая лишается своих теплозащитных свойств. По мере испарения влаги свойства восстанавливаются лишь частично. Поэтому считать идеальным вариантом базальтовую вату нельзя.

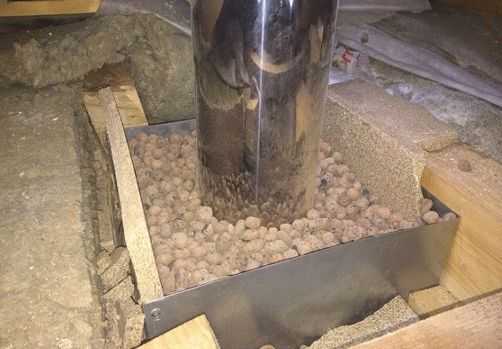

Помимо утеплителя в проходное пространство в бане необходимо уложить и керамзит средней и мелкой зернистости. Строителям он известен как натуральный материал, отличающийся достаточно небольшим весом. Главным его плюсом является то, что даже после намокания он восстанавливает свои свойства. Но после контакта с влагой незначительно увеличиваются его теплопроводящие характеристики, хотя они и без того очень низкие даже в сравнении с минеральной ватой.

В свое время вместо керамзита в качестве уплотнителя использовали песок. В принципе он устраивал всем за исключением одного момента: из-за мелкозернистости он постоянно просыпается через щели. В итоге владельцу приходится следить за количеством песка и при необходимости пополнять его. Однако вряд ли кому-либо будет приятно собирать с печки песок.

Среди натуральных утеплителей можно выбрать глину. Перед использованием ее смешивают с водой до пастообразного состояния, а затем смесью заделывают весь промежуток. Иногда в качестве наполнителя используется керамзит.

По словам некоторых владельцев, использовать теплоизолятор проходного узла в бане не очень-то правильно. Считается, что ничего не случится, если оставить пространство не заполненным. Это поможет не допустить перегрева и пригорания этой части конструкции дымохода, а благодаря создаваемой в этом месте вентиляции участок трубы будет быстрее остывать. Возможно, все так и есть, однако нужно учитывать, что горячая труба излучает тепло, из-за чего начнет сохнуть близлежащее дерево. И тогда возгорание может произойти уже при более низкой температуре + 50°C.

Заключение

Вывод дымохода через потолочное перекрытие своими руками является необходимой операцией в процессе строительства бани. Однако здесь нужно быть очень внимательным из-за возможной пожароопасной ситуации. В процессе работы печи участок, расположенный вблизи потолочного перекрытия, будет нагреваться до высоких температур и может в определенный момент вызвать возгорание, если не принять меры по защите. Для этого пошагово выполняют специальную переделку, называемую проходным узлом. Но при этом необходимо выдерживать рекомендуемые расстояния по размещению этого приспособления относительно материалов перекрытия.

Несмотря на достаточно простую технологию строительства бани, в процессе выполнения работ приходится решать ряд достаточно сложных вопросов. Одним из них я

Ведём правильный монтаж дымовой трубы в бане: проходим через потолок и крышу

Сегодня поговорим о чисто банной тематике. Построив долгожданную парную и купив для неё печь, многие задаются таким вопросом. Как установить трубу в бане через потолок, чтобы сделать всё быстро и безопасно?

Из практики знаю, к чему может привести безграмотный монтаж дымохода. Некоторые гастарбайтеры (ничего не хочу сказать о них плохого, многие работают прекрасно и ответственно, выполняя поставленную задачу), чтобы ускорить трудовой процесс нарушают элементарные требования. В данном случае, пожар – частое явление. Могу вспомнить два подобных происшествия в нашем небольшом городке. Они произошли именно по причине плохой теплоизоляции между трубой и потолочным перекрытием.

Что-то ни с того начал, давайте переходить к делу. В первую очередь уделим внимание пожарной безопасности бани, а так же всем тонкостям данной работы…

Проводим дымоход через потолок

Первое, что следует сделать – это определить точное место, где будет установлена печь. Хотя, этот вопрос должен быть решён ещё на стадии планирования и проектирования всех помещений. Что следует при этом учитывать?

Во-первых, печная труба, проходящая через потолок, не должна находиться вблизи несущих балок и стропил. В противном случае, может возникнуть вопрос: как их убрать (что крайне проблематично) или как их уберечь от возгорания. Чтобы не греть голову по этому поводу, заранее продумайте данный нюанс.

Во-вторых, печь должна располагаться в удобном для Вас месте. Правильное местоположение дровницы , каких-то печных аксессуаров, открытые двери и т. д. не должны доставлять Вам неудобств. Здесь же следует учесть, где будет располагаться бак для горячей воды и будет ли он вообще (может у Вас стоит электрический или газовый бойлер).

Хорошо, с местом определились, печь установили. Теперь готовим или покупаем сам дымоход и все «прибамбасы», которые потребуются. Здесь я подразумеваю сэндвич трубы и дополнительные элементы, подробно о которых можно почитать в другой статье. Дымоход для бани такого типа самый практичный и востребованный на сегодняшний день. Этот вариант и будем рассматривать далее…

Для того, чтобы, точно разметить потолочное перекрытие, берём обычный отвес (думаю не надо объяснять что это такое) поднимаем к потолку. При этом, груз отвеса должен находиться посередине дымоотводящего канала печи. Отмечаем на потолке то место, которое нам показал «умный прибор». Это и есть центр, где будет проходить банная труба.

Далее берём потолочно проходной короб, который входит в категорию «нужные прибамбасы» и размечаем по его размеру отверстие в потолке. Это отверстие можно сделать на 1-2 сантиметра больше. Ничего страшного в этом нет, так как снизу всё закроется конструктивной особенностью самого короба, а со стороны чердака, оставшиеся щели можно закрыть той же каменной ватой.

Далее вырезаем в потолке отверстие нужного размера. Здесь уже всё зависит от того, каким инструментом Вы располагаете. Лучший вариант, конечно – бензопила . Быстро и результативно. Только прежде проверьте отсутствие гвоздей, саморезов и других металлических предметов в зоне раскроя деревянного потолка. Любой утеплитель тоже должен отсутствовать, особенно лён или джут. Работа цепной пилы по этим материалам недопустима, можно испортить шину (уже есть печальный опыт). Идём дальше…

Основные моменты выхода через крышу

Теперь следующий этап: надо «дырявить» крышу и кровлю. Работа малоприятная, но необходимая. Опять начинаем с разметки. Если сравнивать с потолком, то здесь уже размечаем по-другому. Крыша, как правило, имеет уклон. И чем больше этот угол уклона, тем больше будет площадь отверстия, вырезанного под печную трубу.

С боковой вертикальной разметкой всё просто: отступаем от сэндвич трубы 10-15 сантиметров и выпиливаем деревянную обрешётку. С горизонтальной верхней и особенно нижней разметкой посложнее. Тут следует учитывать наклон крыши и быть повнимательней с нижней доской обрешётки. Следите за тем, чтобы она не была слишком близко к дымоходу.

Саму кровлю придётся вырезать в виде овала. Опять же, чем больше угол крыши, тем более растянутым получится отверстие. Чтобы со стороны улицы закрыть вырезанное отверстие, применяют специальные резиновые уплотнители. В простонародье их называют «флешками». Они так и называются – уплотнители кровельных проходов. Очень удобная и практичная штука.

Кстати, на счёт «флешки». Всегда приобретайте её с нужным уклоном, под угол ската Вашей крыши. Часто менеджеры в торговых сетях предлагают прямой вариант флеш уплотнителя. На практике его можно качественно поставить только на горизонтальную поверхность. Учитывайте этот момент.

Дымоход из железной трубы

Довольно часто, особенно в сельской местности, применяют железный дымоход для бани. То есть, используется обычная железная труба диаметром 100-110 мм. Вариант не совсем лучший, но имеет право существовать. Здесь уже потолочно проходной узел (ППУ) выполняется по-другому. Расстояние от металлической трубы до деревянных конструкций должно быть 40-50 сантиметров.

Сам дымоход в районе потолочного прохода и на чердаке обёртывается листовым асбестом. Он предварительно смачивается водой, чтобы не трескался при изгибах. Сверху такую обёрнутую трубу можно замотать проволокой. Она не позволит асбесту «сползти» вниз.

Со стороны парилки сделанное отверстие закрывается листом нержавейки или обычного тонкого металла. Но под этот лист необходимо также подложить асбест или паронит. Цель – уменьшить теплообмен между этим металлом и финишной отделкой, например, вагонкой. Сверху на металлический лист засыпается керамзит или укладывается базальтовый утеплитель.

Для того чтобы закрыть кровлю, флеш уплотнитель для данной трубы уже не подойдёт. Резина просто не выдержит высокой температуры. Поступают следующим образом: вырезанное отверстие закрывают листом металла, а щели между трубой заделывают верёвочным асбестом, который обильно смачивают в густом цементном растворе (просто обматывают вокруг трубы). Как говорится: дёшево и сердито.

Полезные советы печников: обратите внимание…

Ведём правильный монтаж дымовой трубы в бане. Как безопасно пройти через потолок и крышу. Некоторые советы печников.

Как правильно провести трубу в бане через потолок и крышу

Строительство дымоходного канала к печи предусматривает необходимость его проведения через потолочное перекрытие и вывод на крышу. Труба для бани через крышу должна проходить в полном соответствии с правилами пожарной безопасности. В противном случае усиливается возможность возникновения возгораний, что повлечет нанесение вреда здоровью человека.

Вывод дымохода на крышу

Правила безопасности

Проход трубы через потолок бани регламентируется СНиП 41-01-2003. Данный документ гласит, что:

Выбор теплоизоляционного материала

Теплоизолятором могут быть следующие материалы:

Керамзит средней фракции

Изоляция стыков труб

Для придания стыкам герметичности применяют:

Переход через потолочное перекрытие

Как вывести трубу из бани через потолок? Для обустройства перехода можно:

Обустройства потолочного перехода с готовой разделкой

Готовый полочный узел предназначен для облегчения работ по обустройству потолочного перехода. Приобрести такой элемент дымохода можно в любом специализированном магазине.

Готовые проходы бывают двух видом:

Проходной узел с готовой изоляцией состоит из:

Готовый потолочный узел с изоляцией

Переходник без изоляции представляет собой металлические короба, которые требуется заполнить изолирующими материалами, и отверстия для труб.

Узел для обустройства прохода через потолок не имеющий изоляции

Как установить трубу в бане через потолок с использованием готовой разделки? Весь процесс состоит из следующих этапов:

1. проделать в потолке отверстие требуемых размеров (зависит от требований пожарной безопасности и габаритов разделки);
2. в нужных местах разделка утепляется ранее выбранным материалом;
3. готовый узел устанавливается в потолочном проходе;
4. подводится труба в потолок в бане. Длина трубы должна быть менее высоты на 10 – 15 см;
5. на чердаке подсоединяется следующий участок трубы.
6. стыки труб герметизируются.

Процесс установки готовой разделки

Обустройство потолочного перехода своими руками

Для самостоятельного изготовления узла перехода потребуются:

Труба в бане через потолок устанавливается по следующей схеме:

1. в потолке проделывается отверстие, диаметр которого более диаметра применяемой печной трубы на 130 – 180 мм;

Дополнительное укрепление потолочных балок

1. дымоход выводится на чердак. При этом соединение труб должно быть выше или ниже потолка;

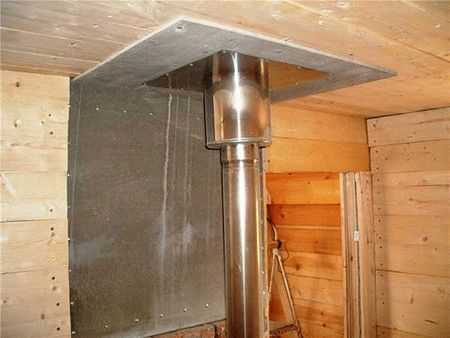

2. с внутренней стороны бани на потолок устанавливается металлическая пластина;

Крепление поддерживающей металлической пластины

1. все расстояние от пластины до чердачного пола изолируется.

Труба в бане через стену прокладывается аналогичным образом.

Вывод дымового канала на крышу

Перед тем, как вывести трубу в бане через крышу, вам необходимо позаботиться о двух факторах нужных для осуществления операции:

Место для вывода

Вывод трубы через крышу бани можно сделать:

Дымоход, расположенный на коньке

Правила расположения дымоходного канала на крыше бани

Необходимые элементы

Установка трубы в баню через кровлю невозможна без следующих элементов:

Разделки можно применять как готовые, так и обустроенные самостоятельно.

Фартуки могут быть:

Фартук из металла

Лист со встроенным фартуком

Инструкция по выводу трубы

Как вывести трубу в бане через крышу? Для этого необходимо:

Схема обустройства прохода через крышу

Таким образом, зная правила противопожарной безопасности и инструкции для обустройства основных узлов, дымоход для бани можно смонтировать самостоятельно. Для этого необходимо приобрести все материалы и основные элементы системы. Перед первой затопкой печи требуется время на высыхание применяемых герметиков (приблизительно 1 сутки) и проверка герметичности всех стыков дымоходного канала.

Вывод трубы в бане через потолок проще осуществить, используя готовый проходной узел, который можно приобрести в магазине. Проход трубы осуществляется с обязательным использованием изолирующих материалов.

Как установить трубу в бане через потолок собственноручно

Основным аспектом при постройки бани является установка трубы в соответствии ко всем правилам пожарной безопасности Многие люди предпочитают проводить трубу в бане через крышу. Такая конструкция является наиболее надежной и долговечной. Для изготовления дымохода можно пользоваться различными материалами. Например, можно воспользоваться сэндвич-трубами или соорудить дымоход из кирпича. Перед тем, как установить конструкцию вам нужно проделать подходящее по диаметру отверстие и гидроизолировать дымоход.

Труба в бане через потолок и крышу: виды дымоходов и конструктивные особенности

Если вы решили установить на потолок трубу своими руками, вам нужно подобрать подходящую конструкцию дымохода. Труба может быть внешней или внутренней. Внешний дымоход менее пожароопасен и прост в монтаже. Внутреннее расположение дымохода позволяет сохранять большее количество тепла.

При выборе трубы нужно учесть ряд нюансов:

1. Труба должна быть изготовлена из оцинкованного металла, керамики или кирпича. Применять алюминиевые трубы запрещено.
2. Сделать изоляцию для трубы лучше всего из негорючих материалов. Отлично подойдет керамзит или каменная вата.
3. В качестве теплоизоляционных материалов нужно применять исключительно фольгированные материалы. Лучше всего подойдет фольгированный алюминий.
4. Если вы используете сэндвич-трубу, то её нужно заполнить базальтовой ватой.

При монтаже трубы в бане необходимо использовать оцинкованный металл, алюминий применять категорически запрещено

Перед тем, как устанавливать трубу, разметьте поверхность потолка. Помните, что дымоход не должен соприкасаться с кровельными материалами, так как он может повредить их. Для того, чтобы избежать повреждения кровельных материалов, нужно установить металлический кожух.

Сэндвич-труба в бане в потолке

Если вы новичок, то в потолке лучше установить трубу типа «сэндвич». Её достаточно легко монтировать, и она является пожаробезопасной. Сэндвич-трубы обычно изготавливаются из нескольких металлических слоев, между которыми устанавливается какой-нибудь огнестойкий состав.

Собирается сэндвич-труба достаточно легко. Начинается сборка с крепления изделия к патрубку. Для фиксации нужно использовать стартовый конус. Один конец стартового конуса надевается на патрубок, а другой монтируется на прямой участок дымоходной трубы.

Сэндвич-труба не должна напрямую соприкасаться с деревянными элементами интерьера

Разделка сэндвич-трубы осуществляется в таком порядке:

Как сделать кирпичную трубу в бане через деревянный потолок

Дымоход, изготовленный из кирпича, является наиболее надежной конструкцией. Перед тем, как приступить к монтажу конструкции, вам необходимо спроектировать дымоход. Во время проектирования следует обращать внимание на особенности печки, которая установлена в бане. Также примите во внимание, что устанавливать массивный дымоход из кирпича нецелесообразно в маленьких банях.

Лучше всего собирать дымоход на земле, так как на крыше сделать это будет крайне сложно. Для поднятия дымохода на крыше можно использовать шарниры, рогатину или растяжки. В качестве фиксирующего материала для дымоходной трубы нужно применять хомуты.

Кирпичная труба считается наиболее безопасным вариантом для вывода дыма из бани

Технология установки дымохода на крышу:

1. Проделайте отверстие под трубу. Диаметр под проход должен быть на 20 сантиметров больше, чем диаметр самой трубы.
2. Затем нужно вывести изделие через крышу.
3. Изолируйте патрубок при помощи металлического листа.
4. Герметизируйте конструкцию путем заведения края листа под кровлю.
5. Прикрепите к дымоходу металлический зонт. Он защитит конструкцию от влаги.
6. Нанесите на дымоход термоустойчивую краску. Она защитит металлические части конструкции от воздействия коррозии.

Разделка трубы на низком потолке бани: нормы и правила

Если вы решили вывести трубу самостоятельно, вам нужно придерживаться ряда правил, регламентированных в СНиП. Прежде всего, вам нужно позаботиться об установке специального узла прохода. От наружной поверхности трубы до обрешетки и стропил должно быть расстояние 130-150 миллиметров. Если вы используете керамические трубы без изолирующих материалов, то расстояние между дымоходом и стропилами должно составлять не мене 260-270 миллиметров.

На чердаке бани труба должна быть изолирована с помощью специальных материалов от прямого контакта с обшивкой

При выборе проходных узлов учтите, что нужно использовать только те изделия, которые делаются из металла. Также на проходном узле должна быть установлена пластинка из нержавеющей стали. Проходки для трубы тоже должны быть изготовлены исключительно из нержавейки.

При разделке трубы также нужно учесть ряд нюансов:

Как правильно вывести трубу из бани через высокий потолок

Чтобы правильно установить конструкцию, вам нужно подготовить отверстия под дымоход. Рекомендуется обшить их металлическими листами. Толщина листа должна быть хотя бы 0,5 миллиметров. Отверстия должны быть квадратного сечения.

Очень важно правильно собрать защитный короб. Для сборки переходника нужно использовать 4 металлических листа размером 50*50 сантиметров. В середине одного из листов нужно вырезать отверстие под трубу. Соединяются металлические листы между собой при помощи сварки.

Труба не должна иметь каких-либо повреждений, особое внимание следует уделить сварным швам

Последующий монтаж выполняется в следующем порядке:

1. Утеплите короб базальтом и обшейте его металлическим фольгированным материалом.
2. Установите первый сегмент трубы. Его нужно прикрепите к печке с помощью металлических крепежей.
3. Затем установите второе звено.
4. Засыпьте короб керамзитом.
5. Зафиксируйте последующие сегменты.
6. После того, как вы соберете трубу, установите металлический зонтик.

Провести трубу через потолок совсем несложно. Главное – подобрать подходящие изоляционные материалы и правильно установить короб. Для сборки конструкции используйте исключительно негорючие материалы. На стадии проектирования конструкции учтите все нюансы печи и кровли. Помните, что дымоход нужно изолировать при помощи кожуха. В противном случае кровельные материалы могут воспламениться.

Вывод трубы в бане через потолок (фото)

Как установить трубу в бане через потолок? Для вывода конструкции через кровлю следует правильно собрать узлы дымохода и изолировать трубу. Кроме того, следует позаботиться о пожаробезопасности конструкции.
