Таблица расчета сечения кабеля по мощности

При выполнении работ по прокладке электрических проводов, независимо от того, ведется ли новое строительство, капитальный ремонт, или даже просто подключается купленный электрический прибор, необходимо знать, какой кабель оптимальнее всего использовать. Пренебрежение этим вопросом может привести к выходу из строя только что проложенной проводки либо, в худшем случае, к пожару.

Таблица данных расчета сечения по мощности для кабеля с медными жилами или медного провода

Требуемая площадь сечения, кв.мм	Мощность, Вт для напряжения 220 В	Мощность, Вт для напряжения 380 В
1,5	4 100	10 500
2,5	5 900	16 500
4	8 300	19 800
6	10 100	26 400
10	15 400	33 000
16	18 700	49 500
25	25 300	59 400
35	29 700	75 900
50	38 500	95 700
70	47 300	118 800
95	57 200	145 200
120	66 000	171 600



Требуемая площадь сечения, кв.ммМощность, Вт для напряжения 220 ВМощность, Вт для напряжения 380 В1,54 10010 5002,55 90016 50048 30019 800610 10026 4001015 40033 0001618 70049 5002525 30059 4003529 70075 9005038 50095 7007047 300118 8009557 200145 20012066 000171 600



Таблица расчета сечения по мощности для кабеля с алюминиевыми жилами или алюминиевого провода

Требуемая площадь сечения, кв.мм	Мощность, Вт для напряжения 220 В	Мощность, Вт для напряжения 380 В
2,5	4 400	12 500
4	6 100	15 100
6	7 900	19 800
10	11 000	25 700
16	13 200	36 300
25	18 700	46 200
35	22 000	56 100
50	29 700	72 600
70	36 300	92 400
95	44 000	112 200
120	50 600	132 000



Для подбора кабеля необходимого сечения по мощности достаточно просто определить общую мощность всех возможных потребителей энергии:

Электроприборов – определяется по заводским данным, паспорту изделия или берется примерное значение в зависимости от вида устройства;

Осветительных приборов.

Примерный интервал мощностей наиболее часто используемых электрических приборов:

LCD телевизор – 140-300Вт;

Кофеварка – 500-1500 Вт;

Пылесос – 800-2000 Вт;

Стационарный компьютер – 300-800 Вт;

Утюг – 1200-2000 Вт;

Электрический чайник – 1200 Вт;

Микроволновая печь – 800-1500 Вт;

Электрическая мясорубка – 1500-2200 Вт;

Стиральная машина – 1200-2500 Вт;

Посудомоечная машина -1000-2000 Вт;

Фен для волос – 500-1500 Вт;

Холодильник – 300-800 Вт;

Электроинструмент – 500-2000 Вт;

Лампочка накаливания – 40-250 Вт.

Одновременное включение всех приборов, конечно же, нереально и попросту маловероятно. Поэтому возможен вариант расчета, при котором суммируются мощности только устройств, включаемых одновременно. Естественно, более надежные результаты будут получены, если сложить абсолютно все возможные мощности потребителей энергии.

СилаСтрой рекомендует покупать розетки и выключатели марки Werkel на сайте https://werkel.pro/

Полученный таким образом показатель мощности проставляем в таблицу расчета сечения кабеля по мощности и получаем требуемое сечение. При составлении таблиц использовались данные Правил устройства электроустановок (ПУЭ) и ГОСТ 31996-2012 «Кабели силовые с пластмассовой изоляцией».

Расчет кабеля по длине не представляет особой сложности – достаточно измерить расстояние между соединяемыми щитками, розетками и т.д.

Расчет кабеля по напряжению зависит от того, однофазная (напряжение 220 В) или трехфазная (напряжение 380 В) электрическая сеть применяется. При расчете требуемого сечения в таблицах приводятся данные для обоих вариантов.

Расчет требуемого сечения кабеля по мощности нагрузки выполняется при использовании ПУЭ – Правил устройства электроустановок (гл. 1.3). Подобные расчеты применяются для наиболее часто используемых проводов и кабелей с ПВХ и резиновой изоляцией. Как правило, именно эти кабеля используются при выполнении электромонтажных работ при напряжении до 1 кВ для дальнейшей эксплуатации в трубах, коробах или на открытом воздухе.

Также, в большинстве случаев кабельная продукция делится на 2 вида:

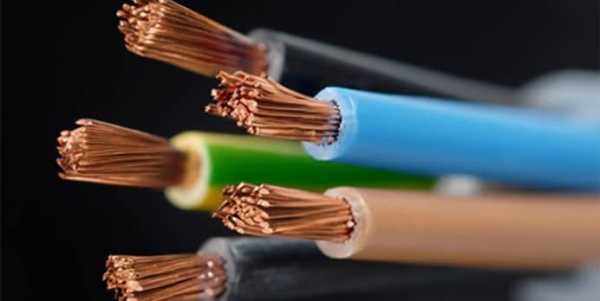

Медная (удобнее при работе, прочнее, менее ломкая, больше проводимость, единственный минус – более высокая цена).

Алюминиевая (проигрывает практически по всем характеристикам медной, кроме ценовых).

Для каждого из них подсчитываются данные по сечению.
