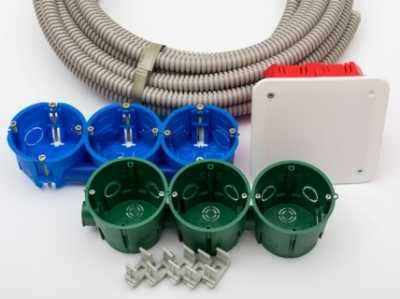

Схема разводки электропроводки в квартире

В практической деятельности любого домашнего мастера периодически возникают вопросы, связанные с доработкой электрической схемы, когда требуется установить дополнительную розетку, повесить новый светильник или полностью переоборудовать комнату.

Сразу же возникает вопрос: как выполнена схема разводки электрических проводов, где следует к ней подключаться?

Ситуация усугубляется когда здание старое, квартира сменила несколько хозяев, каждый из которых на свой вкус осуществлял ремонт. В итоге внутри декоративных покрытий спрятаны все точки подключения электропроводки, а маршруты прокладки ее кабелей и проводов неизвестны.

Принципы построения электрической схемы в квартире

Любая проводка создается по общим методикам и чем-то, да отличается от всех остальных схем прокладки.

Обязательные элементы схемы

Основой создания электропроводки является электрический распределительный щиток, к которому подводится электроэнергия от снабжающей организации. Он может быть установлен на вводе в частный дом, на лестничной площадке подъезда многоэтажного здания — этажный либо прямо внутри квартиры.

Электроэнергия в квартирном щитке со ввода сразу поступает на электросчетчик — прибор, учитывающий ее потребление. После него она распределяется по магистралям подвода к потребителям кабелями и проводами.

Для защиты цепей используются автоматические устройства, врезаемые в схему внутри квартирного щитка перед кабелем, идущим к потребителю.

Отличительные особенности

Каждая конкретная схема электропроводки обязательно отличается от аналогичных разработок за счет использования многочисленных конструкций всевозможных моделей электрических аппаратов, проводов и кабелей с монтажом их по типовым или индивидуальным проектам разными методами.

Способы подвода напряжения к потребителям в квартире

Электрический ток от каждого работающего бытового прибора суммируется в квартирном щитке и учитывается счетчиком, через который проходит общая нагрузка. Поэтому токоведущие магистрали квартирного щитка выполняются толстым сечением, исключающим тепловую перегрузку проводки, старение изоляции.

К потребителям от квартирного щитка провода прокладываются меньшим сечением: нагрузка через них ниже. Но материал и сечение жилы подбирают по справочникам, учитывающим условия эксплуатации проводов и передаваемые по ним мощности.

При этом возможно три способа реализации схемы:

• шлейфом (шинами), когда общая магистраль проводки создается через распределительные коробки, а от них идут ответвления на электрические точки (розетки, выключатели, светильники);

• радиальным методом, заключающемся в подводе напряжения к каждой розетке отдельным кабелем, идущим напрямую без разрывов и подключений от защит квартирного щитка;

• комбинированным способом, сочетающим в себе элементы первых двух принципов.

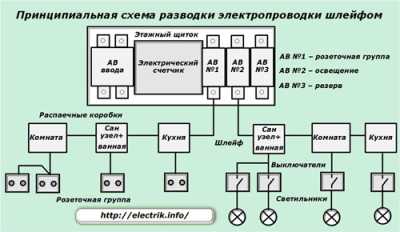

Подвод напряжения шлейфом

Все концы электрических проводов и кабелей коммутируются внутри распределительных коробок. Для их соединения создается карта расключения.

Примером может служить электрическая схема проводки, эксплуатируемая в многоэтажных жилых зданиях сорокалетней постройки. В качестве образца рассмотрим структуру старой проводки однокомнатной квартиры.

Внутри подъездного щита монтировали электросчетчик и два автоматических выключателя. Один использовался для розеточной группы, а второй работал на освещение. От них шлейфом шли кабели или чаще провода — «алюминиевая лапша» к трем (иногда четырем) распаечным коробкам:

1. комнаты;

2. кухни;

3. сан узла и ванной.

Оба шлейфа прокладывались параллельными магистралями к каждой коробке, коммутировались в ней. Поскольку раньше нагрузки на электропроводку были маленькие, то разделение по толщине провода не применялось. Вся схема полностью монтировалось с сечением алюминиевых жил 2,5 мм2.

Распределительная коробка для сан узла и ванной устанавливалась в коридоре и соединялась проводами с блоком из розетки и двухклавишного выключателя, управляющего освещением обоих помещений.

На схеме показан вариант защиты потребителей автоматическими выключателями, подключёнными отдельно к розеткам и осветительным устройствам. Также часто использовался принцип управления потребителями по месту их расположения в комнатах. Например, АВ №1 защищает оборудование кухни и санузла, а №2 — коридора и комнаты.

Внутри одного помещения часто выполнялось подключение нескольких розеток шлейфом, а освещение — трехрожковой люстрой, управляемой двухклавишным выключателем.

Подвод напряжении к потребителям может быть выполнен и по другим принципам, когда часть нагрузки подключается через третий резервный автоматический выключатель квартирного щитка. Чтобы определить способ подключения розеток и выключателей поступают следующим образом:

• зажигают все светильники и подключают в розетки работающие электрические приборы, например, настольную лампу или бритву;

• отключают в щитке любой автоматический выключатель и отслеживают переставшие работать потребители;

• делают запись для памяти;

• отключают очередной автомат и фиксируют изменения;

• анализируют информацию.

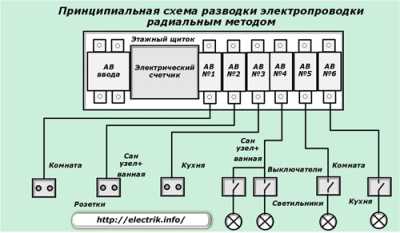

Подвод напряжения радиальным методом

Квартирный щиток распределяет электроэнергию по автоматическим выключателям, как и в предыдущем случае. Они в этой ситуации более тщательно подбираются по техническим характеристикам под каждый потребитель по индивидуальному току нагрузки.

Кабель соединяет розетки, выключатели и светильники напрямую с защитными автоматами без использования каких-либо дополнительных соединений.

При таком принципе у электропроводки обеспечивается повышенная надежность эксплуатации за счет отключения от защит только того потребителя, на котором произошла неисправность. Однако в этом случае требуется:

• увеличенное количество автоматических выключателей;

• большие габариты квартирного щитка для их размещения;

• протяженные кабельные магистрали.

За счет этого возрастают материальные затраты на создание схемы и ее стоимость.

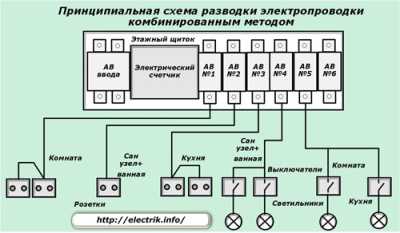

Подвод напряжения комбинированным методом

Способ объединяет две разработки: шлейфа и радиального подключения с учетом применения их к местным условиям. За счет правильного подбора нагрузок создается разумная экономия средств.

Принципы прокладки кабельных магистралей

Какая бы схема электрических соединений ни была выбрана, для ее реализации необходимо соединить проводами автоматы квартирного щитка с потребителями.

Существуют следующие способы разводки кабелей на строительных конструкциях:

• по потолку;

• на стенах;

• под полом;

• смешанным методом.

Прокладка кабелей по потолку

Традиционная старая схема, к которой часто прибегают и сейчас.

Кабели от розеток, выключателей и щитка по вертикальным линиям поднимаются к потолку и под ним заходят в потолочное перекрытие. Когда возникает необходимость поворота и подключения проводов к распаечной коробке, например, для подключения выключателя, то создают только прямой угол не ниже 15 см от верха.

Этот способ позволяет в будущем избежать случайного повреждения скрытой проводки при высверливании стен для крепления полок, картин и прочих элементов.

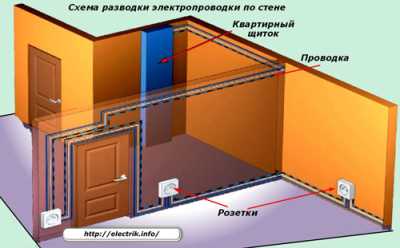

Прокладка кабелей по стене

Метод напоминает предыдущий, но кабельные линии направляют только по стенам.

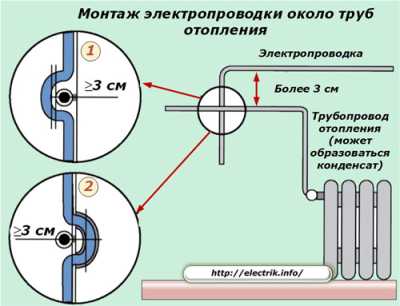

На пути электрической магистрали могут встретиться препятствия: трубопроводы водоснабжения, канализации, отопления, газопроводы. Их необходимо обходить, создавая воздушный зазор в качестве изолирующего, разделительного участка не меньше, чем на 3 см.

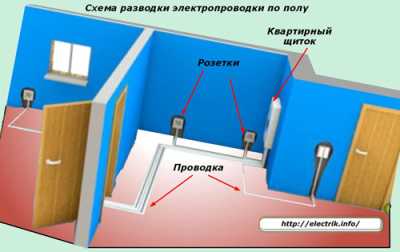

Прокладка кабелей по полу

Этим методом стали пользоваться относительно недавно при строительстве новых зданий. Кабели от квартирного щитка опускают вниз, прокладывают под напольным покрытием, защищают от механического воздействия. К розеткам их выводят по вертикали.

При соединении розеток шлейфом перемычки прокладывают по полу в трубах или штробят стены.

Для подключения светильников и выключателей монтируют распаечные коробки.

Особенности прокладки электропроводки в панельных домах

При поточном заводском способе изготовления многоэтажных зданий создаются однотипные шаблоны панелей стен и потолков. Внутри них сразу изготавливаются пустые каналы для прокладки проводов.

По технологическим причинам их направление может отличаться от строгой ориентации по вертикали и горизонтали.

Первые панельные здания, получившие название хрущевок, имеют специфическую электропроводку, проложенную под деревянным полом квартиры. К розеткам она поднимается вертикально в полостях стен, а к светильникам и выключателям подводится через отверстие в бетонной плите пола соседа сверху.

Таким способом раньше пытались сэкономить материальные затраты на проводку, но, пренебрегли элементами безопасности.

Как сделать схему разводки проводки в квартире своими руками

Электрооборудование требует соблюдения строгих правил эксплуатации. Неправильное подключение его к сети напряжения создает повышенные риски получения бытовых травм. По этой причине все работы с электричеством выполняются подготовленными специалистами, прошедшими обучение и сдавшими экзамены.

Самостоятельное подключение электрических приборов обычно не составляет больших сложностей, заканчивается благополучно даже при совершении нескольких мелких ошибок. Однако, занимаясь такой деятельностью, необходимо предварительно изучить правила безопасности и действующие нормативы.

Схемами электропроводки занимаются проектные организации, получившие на этот вид деятельности государственное разрешение. Вполне допустимо попробовать изготовить ее проект своими руками и по ней получить консультацию у специалиста.

Для этого потребуется:

• создать план комнат в масштабе или воспользоваться техническими чертежами застройщика;

• отметить на нем всю мебель и крупногабаритные предметы с соблюдением пропорций;

• определить места установки электрических потребителей, оценить их нагрузку;

• спланировать размещение электрических точек: розеток, выключателей, светильников, распределительных коробок;

• разметить маршруты электропроводки по стенам, потолку или полу;

• изготовить эскиз для каждого помещения.

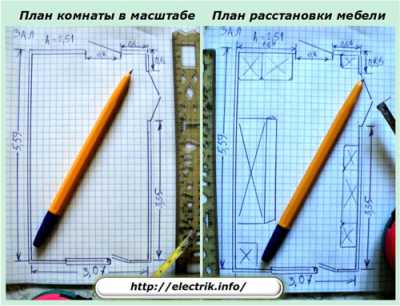

План комнат

Подобный чертеж должен храниться в документации ЖКХ. Если доступа к нему нет, то можно воспользоваться рулеткой и начертить простой эскиз самостоятельно на бумаге.

Расположение мебели

Стационарное размещение крупногабаритных предметов в комнате не должно загромождать розетки и светильники. Доступ к выключателям необходимо делать свободным, а пользование ими удобным.

Поэтому все электрические точки размещают с учетом свободной площади строительных конструкций. Это избавляет от использования дополнительных переносных удлинителей.

Оценка мощности потребления электроприборов

Анализ создаваемых нагрузок позволяет:

• группировать потребители;

• подбирать к ним защиты, коммутационные аппараты;

• выбирать конструкцию кабелей, проводов.

Подбор и расчет электропроводки осуществляется по приложенной нагрузке для открытого и закрытого способа эксплуатации с помощью электротехнических справочников.

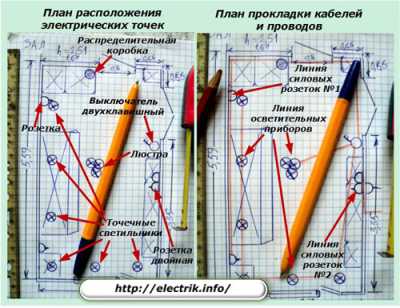

Определение мест установки электрических точек

Планирование расположения выключателей, розеток и светильников выполняют с учетом решения рассмотренных выше вопросов.

Координаты каждой электрической точки указывают на эскизе. По ним наносят разметку на строительные конструкции. Она позволит спроектировать направление и рассчитать протяженность проводов и кабелей для их приобретения.

Такой план составляют для каждой комнаты. Он станет основой создания схемы разводки электропроводки в квартире, поможет приобрести необходимые материальные средства, выполнить оптимально монтажные работы.

Сохранив его в домашней технической документации, можно всегда восстановить в памяти особенности электрической схемы для проведения ее доработок и модернизации.
