Самодельные светорегуляторы. Часть первая. Разновидности тиристоров

В статье рассказано об использовании тиристоров, приведены простые и наглядные опыты для изучения принципов их работы. Также даны практические указания по проверке и подбору тиристоров.

Самодельные светорегуляторы

В статьях «Диммеры: устройство, разновидности и способы подключения» и “Устройство и схема диммера” было рассказано о применении светорегуляторов промышленного изготовления. Но, несмотря на разнообразие и наличие в продаже таких устройств, иногда все же, приходится вспомнить забытое старое, и собрать светорегулятор по достаточно простой любительской схеме.

Может быть недостаточна мощность того устройства, что есть в продаже, или просто есть детали, чтобы бездарно их не растерять, так пусть будет хоть что-то. К тому же светорегулятор вовсе не обязательно должен регулировать свет, можно приспособить его, например, к паяльнику. В общем, применений предостаточно, готовое устройство может всегда пригодиться.

Практически все подобные устройства выполнены с применением тиристоров, о которых стоит рассказать отдельно, ну хотя бы вкратце, чтобы принцип действия тиристорных регуляторов был ясен и понятен.

Разновидности тиристоров

Название тиристор подразумевает под собой несколько разновидностей, или как принято говорить, семейство полупроводниковых приборов. Такие приборы представляют собой структуру из четырех p и n слоев, образующих три последовательных p-n (p-n буквы латинские: от positive и negative) перехода.

Рис. 1. Тиристоры

Если от крайних областей p n сделать выводы, получившийся прибор называется диодным тиристором, по-другому динистор. Он и внешним видом похож на диод серии Д226 или Д7Ж, только диоды имеют всего лишь один p-n переход. Конструкция и схема динистора типа КН102 показана на рисунке 2.

Там же показана и схема его включения. Если сделать вывод еще от одного p-n перехода, то получится триодный тиристор, называемый тринистором. В одном корпусе может находиться сразу два тринистора, включенных встречно – параллельно. Такая конструкция называется симистором и предназначена для работы в цепях переменного тока, поскольку может пропускать как положительные, так и отрицательные полупериоды напряжения.

Рисунок 2. Внутреннее устройство и схема включения диодного тиристора КН102

Вывод катода, область n, соединен с корпусом, а вывод анода через стеклянный изолятор соединен в областью p, как показано на рисунке 1. Там же показано включение динистора в цепи питания. В цепь питания последовательно с динистором обязательно должна быть включена нагрузка, так же как если бы это был обычный диод. На рисунке 3 показана вольт – амперная характеристика динистора.

Рисунок 3. Вольт – амперная характеристика динистора

Из этой характеристики видно, что напряжение к динистору может быть приложено как в обратном направлении (на рисунке в нижней левой четверти), так и в прямом, как показано в правой верхней четверти рисунка. В обратном направлении характеристика похожа на характеристику обычного диода: через прибор протекает незначительный обратный ток, практически можно считать что и нет никакого тока.

Больший интерес представляет прямая ветвь характеристики. Если на динистор подать напряжение в прямом направлении и постепенно его увеличивать, то ток через динистор будет невелик, и изменяться будет незначительно. Но лишь до тех пор, пока не достигнет определенного значения, называемого напряжением включения динистора. На рисунке это обозначено как Uвкл.

При этом напряжении во внутренней четырехслойной структуре происходит лавинообразное увеличение тока, динистор открывается, переходит в проводящее состояние, о чем свидетельствует участок с отрицательным сопротивлением на характеристике. Напряжение участка катод – анод резко уменьшается, а ток через динистор ограничивается только лишь внешней нагрузкой, в данном случае сопротивлением резистора R1. Главное, чтобы ток был ограничен на уровне не выше предельно допустимого, который оговаривается в справочных данных.

Предельно допустимый ток или напряжение, это та величина, при которой гарантируется нормальная работа прибора в течение длительного времени. Причем следует обратить внимание на то, чтобы предельно допустимого значения достигал лишь один из параметров: если прибор работает в режиме предельно допустимого тока, то рабочее напряжение должно быть ниже, чем предельно допустимое. В противном случае нормальная работа полупроводникового прибора не гарантируется. К достижению предельно допустимых параметров специально, конечно, стремиться не надо, но уж если так получилось…

Этот прямой ток через динистор будет протекать до тех пор, пока каким – либо образом динистор будет выключен. Для этого необходимо прекратить прохождение прямого тока. Это можно сделать тремя способами: разомкнуть цепь питания, замкнуть накоротко динистор при помощи перемычки (весь ток пройдет через перемычку, а ток через динистор будет равен нулю), или изменить на противоположную полярность питающего напряжения. Такое получается если питать динистор и нагрузку переменным током. Такие же методы выключения и у триодного тиристора – тринистора.

Маркировка динисторов

Она состоит из нескольких букв и цифр, наиболее распространены и доступны отечественные приборы серии КН102 (А,Б…И). первая буква К, говорит о том, что это кремниевый полупроводниковый прибор, Н что это динистор, цифры 102 номер разработки, а вот последняя буква определяет напряжение включения.

Весь справочник тут не поместится, однако следует отметить, что КН102А имеет напряжение включения 20В, КН102Б 28В, а КН102И уже целых 150В. При последовательном включении приборов напряжение включения складывается, например два КН102А дадут в сумме напряжение включения 40В. Динисторы выпускавшиеся для оборонной промышленности вместо первой буквы К имеют цифру 2. Это же правило используется и в маркировке транзисторов.

В настоящее время достаточно широко распространены симметричные динисторы. Чтобы себе это представить, достаточно соединить два обычных динистора встречно – параллельно. Такие динисторы включаются при подаче напряжения любой полярности или переменного напряжения. Используются в схемах формирователей запускающего импульса в электронных трансформаторах и энергосберегающих лампах, а также в качестве порогового элемента в тиристорных регуляторах, о чем будет рассказано дальше. Один из таких динисторов имеет маркировку DB3.

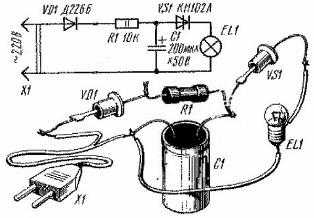

Такая логика работы динистора позволяет на его базе собирать достаточно простые генераторы импульсов. Схема одного из вариантов показана на рисунке 4.

Рисунок 4. Генератор на динисторе

Принцип работы такого генератора достаточно прост: выпрямленное диодом VD1 сетевое напряжение через резистор R1 заряжает конденсатор C1, и как только напряжение на нем достигнет напряжения включения динистора VS1, последний открывается, и конденсатор разряжается через лампочку EL1, которая дает кратковременную вспышку, после которой процесс повторяется сначала. В реальных схемах вместо лампочки может устанавливаться трансформатор, с выходной обмотки которого могут сниматься импульсы, используемые для каких-либо целей, например, в качестве открывающих импульсов.

Продолжение читайте в следующей статье.

Продолжение: Самодельные светорегуляторы. Часть вторая. Устройство тиристора

Боорис Аладышкин
