Разновидности розеток: их отличия друг от друга и назначение

Каждый день мы пользуемся розетками для подключения электрических приборов к сети 220 вольт, при этом совершенно не задумываемся о розетке как таковой. А между тем розетки бывают разными. И в рамках данной статьи мы рассмотрим как устроена розетка, и поговорим о том, какие вообще розетки бывают.

В быту сегодня всюду устанавливают розетки европейского стандарта, имеющие плотную посадку вилки, часто углубленное посадочное место. Отверстия для вилки, конечно, круглые, отличие розетки евро-стандарта от старых советских — розетка принимает вилки с более толстыми штырями.

Элементы розетки

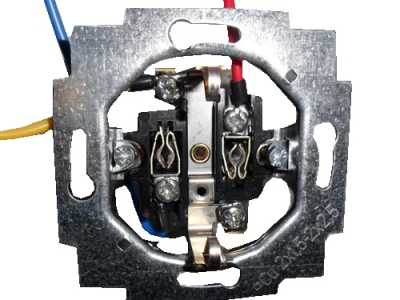

Любая современная розетка состоит из: основания с крепежными элементами, токонесущих частей и лицевой накладки. Основание розетки с крепежными лапками или ушками имеет на себе токонесущие части, к нему же крепится и лицевая накладка (панель). Материал основания — пластик либо керамика.

Керамические основания лучше переносят высокие температуры, такие розетки стоят дороже. Розетки с пластиковыми основаниями стоят дешевле, но так же как и керамические не поддерживают горение, поскольку пластик здесь особый — поликарбонат с добавками.

Что касается токонесущих частей, то они изготовлены, как правило, из латуни или бронзы. Латунь плоха лишь тем, что в нелуженом виде легко окисляется в условиях повышенной влажности, особенно при контакте с алюминием, из-за чего контакты не только теряют былые проводящие свойства, но и утрачивают пружинистость. Поэтому латунные контакты оснащают дополнительно пружинящими шайбами.

Лучше если контакты луженые, они отличаются матово-белым цветом. Луженые контакты более плотно прилегают к штырям вилки. Но лучше всего — контакты бронзовые, они стойки к окислению и отлично пружинят, хорошо удерживают вилку на месте.

Контакты заземления

Контакты заземления на розетке очень важны. Есть немало приборов, которым необходимо заземление как для защиты, так и для правильной работы электроники. Мощные бытовые приборы, в том числе нагревательные приборы, особенно связанные с водой, такие как водонагреватели и стиральные машины, заземляются обязательно.

Электроника с микросхемами чувствительна к электростатике, поэтому компьютеры, телевизоры, различная оргтехника и мультимедийное оборудование – тоже заземляется для отвода статики, чтобы избежать выхода из строя. Для этого и нужны розетки с заземляющими контактами.

Розетки без заземляющего контакта тоже существуют, они стоят дешевле, имеют, как правило, меньшую посадочную глубину вилки.

Присоединительные клеммы

Для присоединения проводов к розетке служат клеммы. Клеммы могут быть винтовыми или саморегулирующимися безвинтовыми. Дело в том, что крепление провода винтом постепенно ослабевает из-за текучести металла провода, из-за нагрева соединения под нагрузкой. Поэтому необходимо периодически винты в розетке подтягивать.

Самоподжимные же разъемы автоматически поджимают провод, все время плотно удерживая его на месте контакта. С самоподжимными разъемами подкручивать ничего не придется в течение всего срока эксплуатации розетки.

Unica New – Монтаж двойной USB-pозетки и силовой розетки с быстрозажимными клеммами

Лицевая панель

Что касается лицевой панели розетки, то она чаще всего изготовлена из поликарбоната с добавками, не поддерживающего горение, но встречаются розетки и с панелями металлическими, деревянными, и даже со стеклянными.

На рынке сегодня представлено множество конструкций розеток с разнообразными декоративными элементами, некоторые из которых можно менять на свой вкус, не снимая розетки.

Встраиваемые и накладные розетки

Розетки бывают встраиваемыми и накладными, для скрытой и для открытой проводки. Если проводка проходит внутри стены, то и розетку целесообразнее установить в углубление в стене, в подрозетник, это безопасно, такой монтаж чаще всего и применяют в жилых помещениях.

Накладные розетки устанавливают тогда, когда проводка открыта, то есть идет прямо по стене сверху. Такие решения можно встретить в загородных деревянных домах, в садовых домах, а также в нежилых помещениях, например в складских — розетка просто закреплена на стене снаружи, а не утоплена в посадочное место, как встраиваемая.

Для уличного монтажа и для внутреннего монтажа

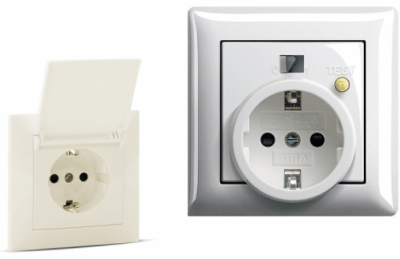

Обычная розетка для монтажа в помещении не имеет никаких дополнительных элементов на лицевой панели, лицевой панелью все и заканчивается. Но есть розетки для уличного монтажа. Здесь лицевая панель имеет дополнительную защиту специальной крышкой, которая предохраняет розетку от попадания посторонних предметов, осадков, грязи и т. д., в то время, когда она не используется.

Например, розетка для включения мойки высокого давления в саду может быть именно такой — с крышкой. Степень защиты оболочки такой розетки около IP54.

Шторки в отверстиях

Для надежной защиты пользователя от поражения электрическим током, существуют розетки, оснащенные защитными шторками. Отверстия, в которые втыкаются штыри вилки, имеют специальные шторки, которые открывают контакты розетки лишь в момент втыкания контактных штырей вилки в розетку.

Механизм открытия шторок может быть разным, обычно открываются они вверх при надавливании вилкой с усилием. Эти шторки – защита от случайного попадания под напряжение посторонних предметов, чтобы дети не испытывали лишнего соблазна засунуть что-нибудь в отверстие.

Розетки для влажных помещений

Розетки для влажных помещений имеют показатель защиты оболочки больше обычного IP22, например IP44 или IP54, как те же с крышками для монтажа на улице. Данные о степени стойкости розетки ко влаге и пыли указываются на упаковке.

Некоторые розетки имеют встроенную защиту от утечки, то есть оснащены встроенным УЗО, снаружи на таких розетках есть кнопка для тестирования встроенного УЗО.

Розетка с выключателем

Что если удобнее нажать кнопку на розетке и включить воткнутый в розетку прибор, чем нажимать кнопку на самом приборе? А если и на приборе кнопки нет? Здесь окажется полезной розетка, совмещенная с выключателем. Нажатием на выключатель контактные разъемы розетки коммутируются к проводке, и нажатием же отключаются.

Розетка с функцией выталкивания вилки

Специальная кнопка на розетке позволяет свободно выдернуть вилку, с минимальными усилиями. Это полезно, если вы часто перетыкаете разные приборы в одну и ту же розетку. Воткнутая вилка держится в розетке плотно, но стоит надавить на кнопку сбоку, и вилку очень легко получится выдернуть, практически без усилий.

Розетка со встроенным таймером

Иногда возникает необходимость завести таймер, чтобы прибор точно отключился через некоторое время. Например, чтобы точно не забыть выключить плиту или утюг. Просто на розетке заводится таймер, и через установленное время коммутатор на 100 процентов обесточит нагрузку, включенную в данную розетку.
