Прокладка кабеля по воздуху на даче

Дачники, которые облагораживают свой участок, приходится сталкиваться с необходимостью прокладки провода для подключения светильников во дворе, электрификации мастерских, гаражей и сараев. Линию можно проложить под землёй, но тогда нужно копать траншеи, использовать для прокладки недешевые бронированные кабеля, ПНД-гофру и прочее. В результате объем, и стоимость работ получаются достаточно большими. Другой вариант – прокладка линии по воздуху. В этой статье мы расскажем, как можно проложить провод по воздуху на даче или в загородном доме.

В каких случаях удобно прокладывать кабель на даче по воздуху?

Чтобы провести свет и установить розетки в хозяйственных помещениях на дачном участке или во дворе частного дома нужно определиться как прокладывать кабель. Оговоримся, что в роли хозпостройки может быть любое здание — сарай, мастерская, гараж и баня.

Существует три варианта:

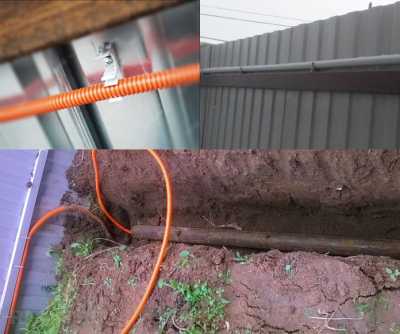

1. Прокладка по забору и стенам. Компромиссный вариант кабель прокладывается в гофре или без неё и крепится пластиковыми хомутами или дюбель-хомутами к поверхности стены, опорам забора и прочим конструкциям. Недостаток – не всегда у хозпостроек стены находятся рядом с забором, в результате все равно придется прокладывать по воздуху или под землёй.

2. Подземный ввод кабеля в здание. Неплохой вариант, но нужно выполнить следующие условия: кабель должен быть бронированным, если нет – то проложен в металлической или полимерной трубе, глубина прокладки должна быть больше чем глубина промерзания грунта, при работах на участке, рыть траншей или котлованов для фундаментов новых построек есть риск повреждения линии, а также нельзя забывать о грызунах, которые могут разрушить защитные оболочки и изоляцию. Это дорогой и трудоёмкий способ проложить электрическую линию.

3. Прокладка кабеля по воздуху. Её преимущества в том, что не нужно рыть траншею, в худшем случае придется установить опору, обычно в качестве опоры используется металлическая труба или уголок. Если расстояние не превышает 25 метров (подробнее своё мнение на этот счет опишу ниже). Недостаток заключается в том, что нужно предохранить линию от повреждений из-за воздействия окружающей среды.

Основные особенности и проблемы

При прокладке проводов и кабелей на улице по воздуху нужно учитывать следующие факторы:

• Повышенная температура при прокладке под солнцем;

• Ультрафиолет при попадании прямых солнечных лучшей;

• Пониженные температуры и наледи зимой.

Всё это приводит к ухудшению состояния изоляции, её растрескиванию, чем опасно такое развитие событий? При повреждении изоляции могут происходить утечки, это значит, что вас может ударить током при касании опор, на которых будет закреплена линия, а также к короткому замыканию с соответствующими последствиями (выбивание автоматов, отгорание соединений, возгорание проводки).

Особенно опасны перечисленные факторы для кабелей с виниловой изоляцией. К таким относятся разнообразные марки типа ПВС, ШВВП, ВВГ. Да и резиновая изоляция портится под воздействием ультрафиолета. Как защитить провода от солнца? Для этого используют трубы, гофры и другие изделия. Способы прокладки мы рассмотрим ниже.

Кроме вредных природных воздействий, следует помнить и о том, что электрическая линия должна быть защищена отдельным автоматическим выключателем, это нужно, чтобы в случае повреждения кабеля не произошло возгорание. А также чтобы сохранить целостность линии, если произойдет перегрузка. В самом здании, которое вы будете электрифицировать, также нужно установить автоматические выключатели и УЗО.

Выбор материалов

Воздушные линии, которые идут по улицам, проложены с применением провода СИП – его маркировка расшифровывается как «Самонесущий Изолированный Провод». Его конструкция предусматривает прокладку по воздуху без использования дополнительных несущих тросов.

Однако большая часть электропроводки в современных дачных домиках медная, значит, будем и на воздушной линии использовать медный проводник. У него есть несколько преимуществ:

• Удобнее соединять. Медь лучше переносит соединения из-за того, что плотнее алюминия и меньше подвержена деформациям в результате скручивания и использования клеммников.

• Медные жилы в сравнении с алюминиевыми такого же сечения выдерживает в 1.5 раза больший ток.

Может показаться, что это несущественное преимущество, потому как никто не мешает купить толстые алюминиевые кабели или провода. Однако учтите, что при прокладке линии в гараж или сарай, где вы собираетесь подключать мощные приборы, например, сварочный аппарат, придется прокладывать алюминиевый кабель 6-10 кв. мм, в зависимости от нагрузки, в то время как при использовании меди вам хватит 2.5-4 кв.мм.

При этом нужно помнить, что чем толще кабель, тем более весомые проблемы могут возникнуть при его соединении или зажимании в клеммниках автоматов и других приборов. Поэтому рационально использовать популярный в настоящее время кабель ВВГ-нг-LS.

Для защиты кабеля от воздействия ультрафиолета необходимо использовать гофру. Если этого не сделать – то заявленный производителем срок службы изделия сократится в разы. Поэтому вполне допустима прокладка «времянок» и линий для стройки и без защиты.

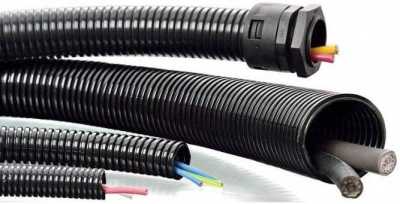

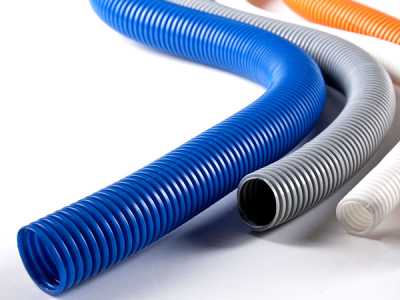

При использовании распространенной серой ПВХ-гофры нужно учесть то, что она не устойчива к ультрафиолету и морозу, при её использовании на улице она потрескается. Но есть другой вид гофры – полиэтиленовая или ПНД-гофра. Обычно продаётся черного или синего цвета.

Подробнее мы рассматривали свойства, и особенности монтажа гофрированных труб для электропроводки описывали в статье Ошибки при монтаже проводки в гофре

При выборе диаметра гофро-трубы для кабеля нужно учитывать диаметр кабеля и самой гофры. Согласно ПУЭ 2.1.61 при прокладке проводки в трубах заполнение трубы должно быть не более чем на 35% сечения в свету.

Как выбрать правильный диаметр гофры?

Допустим мы собрались прокладывать кабель ВВГ-нг-LS, наружный диаметр кабеля – 11,2 кв. мм, в ПНД-гофре 40мм – это наружный диаметр, а внутренний диаметр – 31.5.

Посчитаем площадь гофры:

Sгофры=(3.14*31.52)/4=778,9 кв. мм

Так как она может быть заполнена на 35%, общая площадь сечения кабелей должна быть не более:

778,9*0,35=272,6

Площадь поперечного сечения кабеля равна:

Sкабеля=(3.14*11,22)/4=98,5 кв. мм

Тогда можно проложить кабелей не более чем:

272,6/98,5=2,76 шт.

То есть такой гофры хватит для двух кабелей такого сечения. Важно соблюдать требования ПУЭ.

Прокладка кабеля на тросу

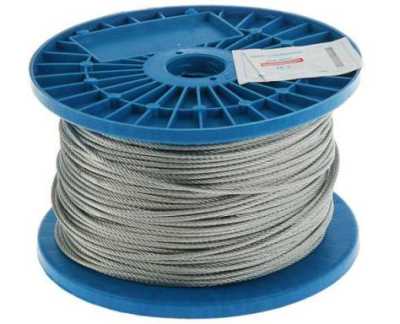

Самый простой способ проложить кабель по воздуху на даче – использовать трос. Современный ассортимент хозяйственных магазинов позволяет выбрать разные металлические тросы, например стальные оцинкованные. Подойдет трос диаметром 4-5 мм. Он будет выполнять несущую функцию.

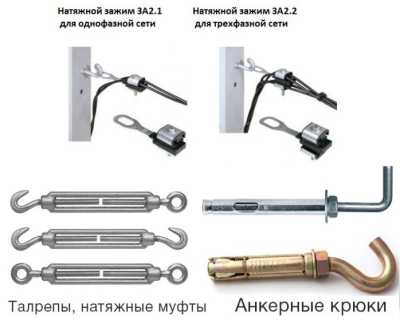

Трос натягивают с помощью крюков, талрепов, полиспаст или других изделий для натяжки тросов и канатов, также можно использовать натяжные зажимы для СИП, хоть и в статье речь идет о прокладке медного кабеля по воздуху, но это изделие также подойдет.

Такие натяжители крепят к стене с помощью анкерных колец, крюков или самодельных пластин с креплением.

Установка анкеров на стене и обхватов на колонне:

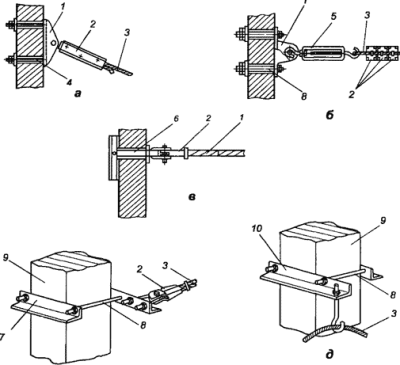

На рисунке: а, б — на стене с креплением на болтах; в — на стене с откидной планкой; г, д — на колонне на шпильках 1— анкер; 2 — зажим тросовый; 3 — несущий трос; 4 — болт; 5 — муфта натяжная; 6 — анкер с откидной планкой; 7 — обхват концевой, 8 — шпилька; 9 — колонна; 10 — обхват промежуточный.

Как правильно натянуть трос до дома до сарая или гаража? Если расстояние небольшое – он натягивается от дома до постройки с помощью вышеупомянутых натяжителей. Но я считаю, что здесь можно применить пункт ПУЭ 2.4.12 о максимальной длине ответвления СИП для ввода в дом от ВЛЭП. В нём сказано, что максимальная длина ответвления для провода СИП с площадью поперечного сечения жил в 16 кв.мм, хоть это и не совсем правильно.

Но будет правильнее провести расчет по прочности и максимальной механической нагрузке, которую выдержит стальной трос, а можно руководствоваться здравой логикой и представить, как вы будете натягивать между зданиями стальную струну длиной 50 метров, чтобы она при этом не играла на ветру в натянутом состоянии.

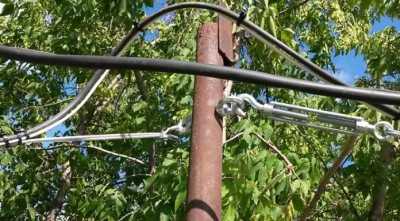

Поэтому я считаю, что оптимальным расстоянием для воздушной прокладки провода во дворе дачи или частного дома – 20-25 метров. Если расстояние больше – нужно установить опоры и натянуть трос с помощью таких же натяжителей как показано выше на них, приходящий трос и следующий трос от опоры до хозпостройки. При этом кабель не должен плотно прижиматься к опоре, для этого сделайте петлю как показано на рисунке ниже.

На практике же исходите из конкретных условий и обстоятельств в вашем дворе.

После того как трос натянут, протяните кабель в гофру, в ней есть для этого зонд кстати в видео ниже изображен быстрый и удобный способ это сделать.

Далее кабель в гофре крепится к тросу, удобнее сделать это пластиковыми хомутами. Собственно на этом процесс прокладки и заканчивается.
