Проходной узел дымохода через крышу

Все тонкости обустройства прохода дымохода через кровлю

Все крыши зданий имеют выходящие наружу трубы. Это может быть дымовой или вентиляционный канал. Правильно выполненный проход дымохода через кровлю обеспечивает не только вывод продуктов горения, но и гарантирует комфортное проживание жильцам дома.

По сегодняшний день ведутся споры между специалистами о месте установки трубы. Одни утверждают, что она должна находиться поближе к коньку крыши.Объясняя это тем, что в таком случае основная часть трубы будет в пределах закрытого чердака, а значит, защищена от атмосферного воздействия.

Некоторые доказывают, что лучше всего дымоход располагать на коньке. Мастера мотивируют это тем, что так удастся избежать образования снежных карманов зимой, являющихся причиной протечек. И, конечно же, монтаж такого узла прохода самый простой.

Есть и третий вариант нахождения дымовой трубы, согласно которому предполагается некоторое удаление от центра крыши. Дело в том, что камин или печь могут быть устроены в любой части дома и тогда проще устраивать дымоход над ними. При этом варианте очень важную роль играет правильное обустройство соединения трубы с перекрытием.

Каким должен быть проход через кровлю

Больше всего проблем возникает при организации выхода дымохода через утепленную крышу. Так как она состоит из многих слоев – это и утеплитель, и изоляционные материалы, а также обрешетка и само кровельное покрытие.

Профессиональные кровельщики рекомендуют в этом случае устанавливать отдельный короб вокруг дымоходной трубы.

Главное условие при таком устройстве прохода – безопасность деревянных конструкций крыши, их защита от соприкосновения с горячей трубой. Для решения этой проблемы используется минеральная вата, с основой из базальта или стекловолокна.

Узел обустраиваемого прохода дымохода через кровлю может быть разным по форме. Это зависит от того, какой материал применялся при возведении самого канала.

Труба обычно имеет форму:

Первые два вида создаются при возведении кирпичного дымоотвода и блочных материалов. Применение маталотруб или труб из нержавейки, а также асбесто — цементных изделий приводит к созданию круглых форм.

Какой бы ни была форма дымоотвода, обязательно нужно устанавливать колпак на трубу дымохода для защиты внутренних поверхностей канала от воздействия атмосферных осадков. На металлических, а также асбоцементных трубах защитой служат специальные зонтики, а над кирпичной кладкой размещается конструкция с закрытой верхней частью и отверстиями по сторонам.

Основное правило, которое надо соблюдать независимо от расположения трубы на крыше, заключается в том, что она должна возвышаться над коньком минимум на 50 сантиметров.

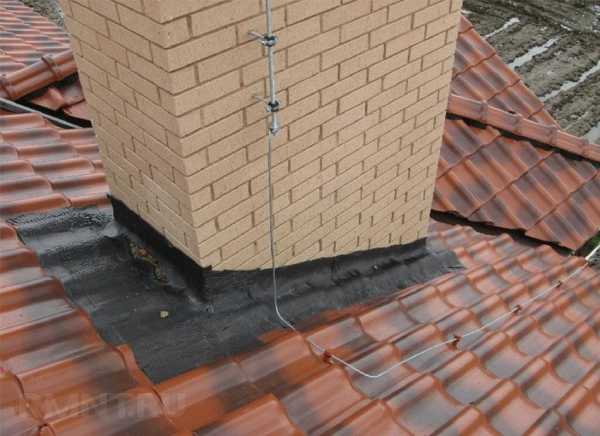

Выход дымохода через кровлю обустраивается защитным фартуком. Он, как правило, сделан из оцинкованного металла, который сверху покрыт специальным полимерным металлом. Такой вариант хорош для труб прямоугольного или квадратного сечения.

Устройство проходки круглой формы

В наши дни металлические трубы для дымоходов производятся многослойными, с размещенным между внутренней и внешней оболочкой утеплителем. Для того чтобы проход дымохода через кровельное покрытие и потолочное перекрытие выполнить герметично, следует применять уже готовые узлы из металла.

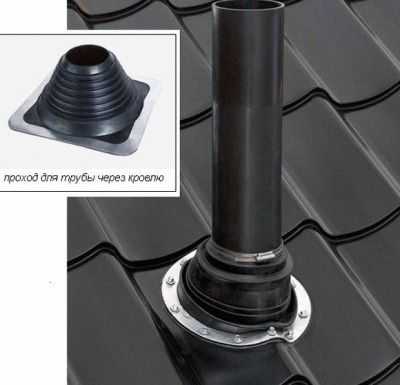

Они представляют собой стальной лист с закрепленным на нем фартуком в виде колпака.

Дымовая труба проводится через этот колпак, а сверху на нее надевается так называемая «юбка», закрывающая стыки межу стенками и фартуком. Для большей герметичности иногда используют эластичную прокладку, обладающую термостойкими качествами.

Для выполнения прохода через кровлю круглой трубы, помимо металлических фартуков, возможно также применение изделий из силикона или резины. При выборе такой проходки необходимо учитывать, что размер ее внутреннего кольца должен быть меньше диаметра дымовой трубы.

Если не удалось подобрать кольцо нужного диаметра, то специалисты советуют выбрать проходку меньших размеров и уже при монтаже подогнать до нужного размера. После чего уплотнительное кольцо можно натягивать на трубу. При этой процедуре допускается использование хозяйственного мыла или другого вещества, способного облегчить одевание манжеты.

После того как кольцо основательно сядет на трубу, его нужно прижать как можно плотнее к кровельному материалу. Необходимо проследить за тем, чтобы вокруг трубы не было щелей. Усилить герметичность можно путем нанесения герметика по краям кольца и закрепления его к кровельному покрытию саморезами. Расстояние между крепежом должно быть около 4 сантиметров.

Положительной особенностью круглых проходок является возможность их установки на любой кровельный материал. Эластичность изделия очень высока. Свойства материала, из которого оно выполнено, позволяет устраивать надежную гидроизоляцию на любом кровельном покрытии, не зависимо от конфигурации его материала. Так, например, выполняется проход дымохода через рельефную металлочерепицу.

Специалисты кровельного дела советуют применять проходки, изготовленые из мембранной резины EPDM или силикона. Так как именно эти материалы лучше всего переносят значительные перепады температур, что в наших климатических условиях бывает довольно часто.

При устройстве фартуков следует соблюдать одно правило – верхний их край должен заводиться под покрытие, а нижний пускается поверху, в нахлест кровельному материалу.

Установка квадратной и прямоугольной формы трубы через кровлю

Прохождение дымохода через стропильную систему кровли и обустройство прохода сопровождается установкой вокруг него своеобразной рамки, которую образуют стропильные ноги и поперечные балки, укладываемые снизу и сверху трубы. Она должна размещаться с соблюдением расстояний, предусмотренных СНиП.

Расстояние может быть от 13 до 25 сантиметров, зависит оно от материала дымовой трубы. Пространство вокруг дымохода заполняется утеплителем.

Рекомендуется для этого использовать минераловатные плиты большой плотности. В связи с тем, что такой утеплитель не поддается намоканию, то нет необходимости укладывать дополнительные паро- и гидроизоляционные слои вокруг дымохода.

Примыкание кровельной изоляции к коробу, окружающему дымоход, осуществляется таким способом. Рулонные материалы в месте прохода надрезают по конвертной форме. Края конвертов закрепляют с использованием скоб или гвоздей на деревянных элементах крыши: стропилах и балках. Для надежности гидроизоляции следует применять специальные ленты, допускается использование герметиков.

Важным нюансом прохода дымохода через деревянное перекрытие крыши является обустройство водоотводящего желоба, расположенного выше трубы и предназначенного для защиты дымохода от воды. Обычно его делают из специальных антикоррозионных металлических элементов или гидроизоляционной пленки.

Проход дымохода через деревянное перекрытие крыши может выполняться и по-другому. В том случае, когда дымоходная труба изготовлена с применением современных материалов, имеет многослойную конструкцию, то крепление гидро- и пароизоляционных материалов можно осуществлять непосредственно к стенкам дымоходной трубы.

Так как внешняя поверхность такого дымохода не нагревается выше 60 градусов, то кровельным изоляционным материалам возгорание не угрожает.

При таком варианте также можно установить специальный уплотнитель для кровельных проходов. Все материалы к трубе крепятся с помощью скотча, а сверху трубы устанавливается прижимная планка, которая будет закрывать место соединения.

Немного о перекрытии и прохода через него

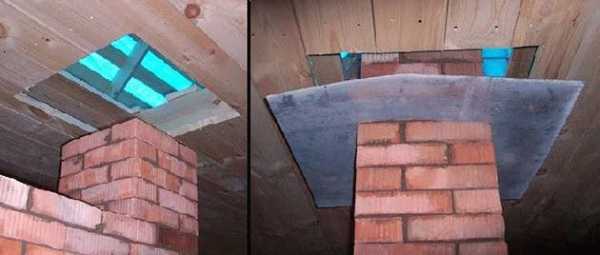

До выхода дымохода на чердачное пространство, он сначала должен пройти через потолок. Для этого используют специальные проходные патрубки. Они изготовлены из невозгораемых материалов и надежно изолируют дымовую трубу.

Проход, выполненный через потолочное перекрытие, для дымохода и перекрытия должен быть абсолютно безопасным.

Особенно если стенка из дерева. Тогда между ним и трубой обязательно следует оставить воздушный зазор. Дополнительно по диаметру отверстия в потолке укладывается фольгированная негорючая минеральная изоляция. Такой же защитный слой утеплителя размещается и между накладкой патрубка и перекрытием.

Особо можно указать на то, что в том месте, где есть проход дымохода через деревянное потолочное перекрытие, нельзя допускать наличие стыков в трубе. Необходимо так рассчитать параметры дымового канала, чтобы через потолочное покрытие его цельный участок.

И все же если труба проведена на второй этаж, те его необходимо обезопасить от случайного прикосновения, путем обустройства кожуха с монтажом обрешетки для вентиляционного отверстия, необходимой для съема выделяемого тепла.

Правило герметизации

Защитить трубу дымоотвода от попадания воды в щели в где идет прохода через черепицу можно с помощью ленты эластичной специального назначения, выполненной на базе свинца и алюминия. На ее обратной стороне имеется клеящий состав.

Своей нижней частью лента крепится к кровле, а другой – к трубе дымоотвода. Приклеенный на трубу дымохода участок ленты прижимается жгутом из металла, а отбортовка дополнительно уплотняется герметиком и значить полностью исключается проникновение воды под защитную ленту.

Смотрим видео, простой способ герметизации и уплотнения

Через кровельное покрытие обустраивается проходник дымохода обустраивается идентичным способом. Но вместо эластичное ленты применяют ендовый ковер. Так же же принципу устраивается изоляция дымохода при проходе через металлочерепицу. При таком варианте фартук изготавливается из листового материала, похожих по цветовой гамме на покрытие крыши.

Производить монтаж дымоотвода сквозь крышу не так просто, как может показаться на первый взгляд. Существует много нюансов,несоблюдение которых может привести к нежелательным протечкам и разрушению трубы. С некоторыми моментами следует ознакомиться заранее.

Нет ничего зазорного в том, чтобы проконсультироваться у специалистов или найти нужный материал на страничках специализированных сайтов. Зато потом не придется вскоре после монтажа производить ремонт.

Проход дымохода через кровельное перекрытие, каким он должен быть и где размещаться. Устройства проходки различных форм, а также герметизация стыков дымоотвода

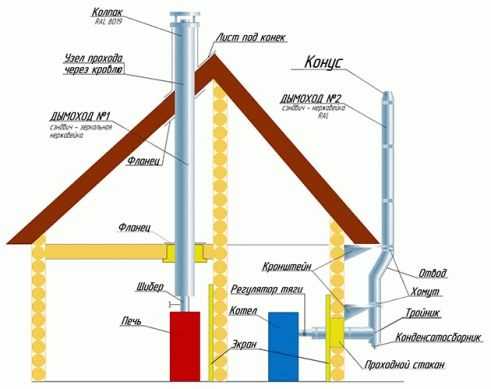

Узлы прохода дымохода через кровлю и стену

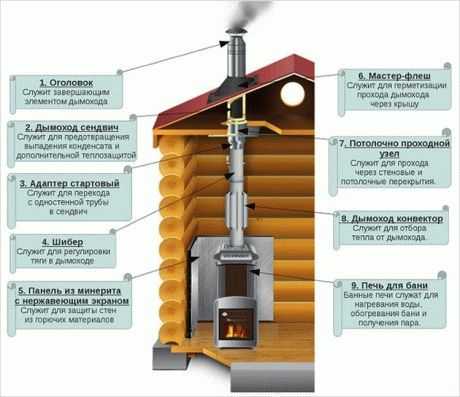

Во время монтажа дымовых труб в частном доме или бане не слишком опытными исполнителями допускается масса разных ошибок. Причем большая часть огрехов приходится на те места, где надо провести дымоход в стене или пересечь конструкции перекрытия и кровли. Это очень ответственные узлы, любая ошибка при их выполнении может привести к возгоранию и пожару в доме. В связи с этим в данном материале представлены исчерпывающие ответы на вопросы, как правильно вывести дымоход на улицу сквозь стену и крышу.

Как вывести трубу через крышу

В капитальных зданиях из кирпича или газобетона с плитами перекрытия принято продумывать устройство дымовых труб заблаговременно, еще на стадии проектирования. Когда все рассчитано правильно, то проблем никаких не возникает, дымоход располагается прямо в несущей кирпичной стене совместно с каналами для вентиляции.

Пересечение перекрытия внутри дома выполняется одновременно с его строительством, как и вывод трубы на кровлю.В зданиях из негорючих материалов противопожарные требования выполняются автоматически, поскольку высокая температура отходящих газов ничем не угрожает конструкциям из кирпича или газобетона.

Есть только 2 предостережения:

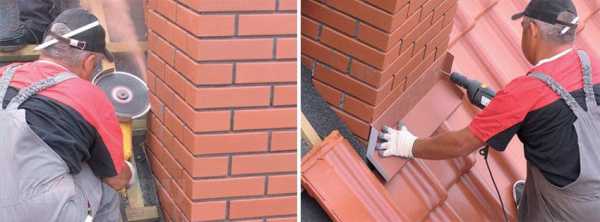

Вывод кирпичной трубы дымохода на крышу заключается в плотной подгонке к ней кровельного покрытия с последующей герметизацией стыков. Узел сопряжения с шифером можно выполнять по старинке – с помощью полос рубероида и горячего битума либо мастики. Способ не годится, когда применены новые кровельные материалы – профнастил либо металлочерепица. Здесь нужно изготовить детали фартука из металла того же цвета, а потом закрепить их к дымовой трубе саморезами на дюбелях, промазав изнутри водостойким герметиком.

Важно. Нижнюю часть детали, закрепляемой со стороны конька, нужно завести под кровельное покрытие, иначе затекание воды неизбежно.

Теперь о том, как сделать узел прохода кровли дымоходом из металла. В этой ситуации правильным решением будет установка сэндвич трубы с несгораемым утеплителем внутри. Надо понимать, что согласно противопожарным правилам между одностенным стальным каналом и ближайшей кровельной деталью из дерева придется выдержать расстояние 500 мм. При монтаже сэндвича деревянная конструкция уже считается защищенной от огня, а потому интервал сокращается до 380 мм.

Для справки. В отличие от дымохода воздуховод вытяжной вентиляции, выходящий на крышу, не требует соблюдения таких строгих правил. Его достаточно хорошо герметизировать от затеканий воды.

Поскольку металлическая труба дымохода – круглая, то произвести наружную герметизацию затруднительно без такой детали, как мастер-флэш. Он просто натягивается на трубу сверху и фиксируется своей «подошвой» к кровельному покрытию.

В исключительных случаях, когда температура металлической поверхности превышает 100 °С, вместо силиконового мастер-флэша устанавливается специальный круглый фартук из оцинкованной стали. Подобная ситуация не редкость на выходе газохода из бани, где температура продуктов горения достигает 600 °С. Также мастер-флэш не подойдет для мягкой кровли из битумной черепицы или рубероида, тут более уместны стальные детали.

Проход через сгораемое перекрытие

В этом случае наилучший способ вывести дымоход сквозь перекрытие на чердак – поставить готовый потолочно-проходной узел. Он изготавливается из оцинковки необходимых размеров и под разные диаметры каналов, а стоит вовсе не дорого.

Для установки узла потребуется сделать в перекрытии проем, потом выполнить крепление нижней части и пропустить сквозь нее трубу.

Важно. Не допускается, чтобы внутрь потолочно-проходного узла попал стык секций дымохода. Если такое случается, необходимо подобрать секции другой длины.

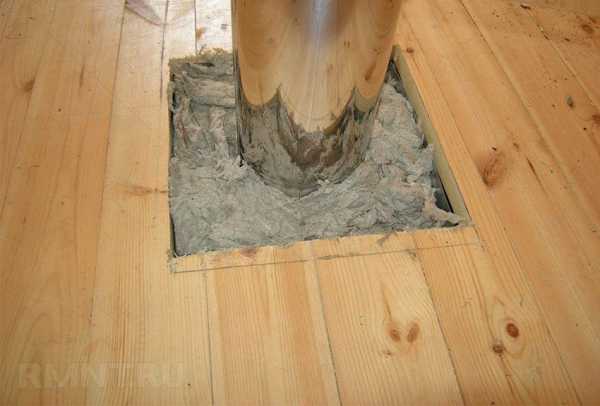

Дальше все просто: полость узла плотно набивается базальтовым волокном, после чего устанавливается его верхняя часть. Если вы не хотите покупать готовое изделие, то подобный узел можно изготовить своими руками, вырезав деталь по размеру проема из оцинковки.

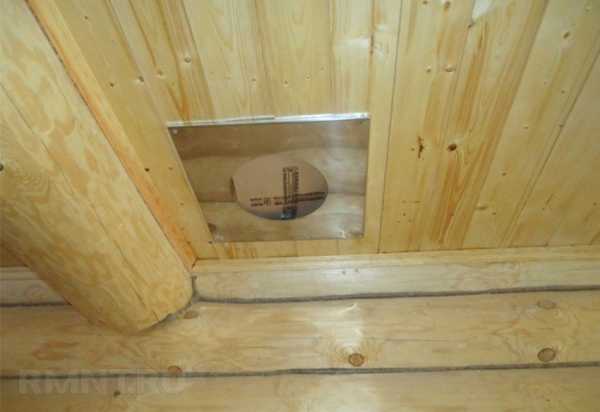

Потом делается отверстие под трубу и лист крепится к потолку. Чтобы выполнить набивку базальтовой ватой, с другой стороны можно смастерить короб из листового минерита, базальтового картона или, на худой конец, из дерева, как показано на фото:

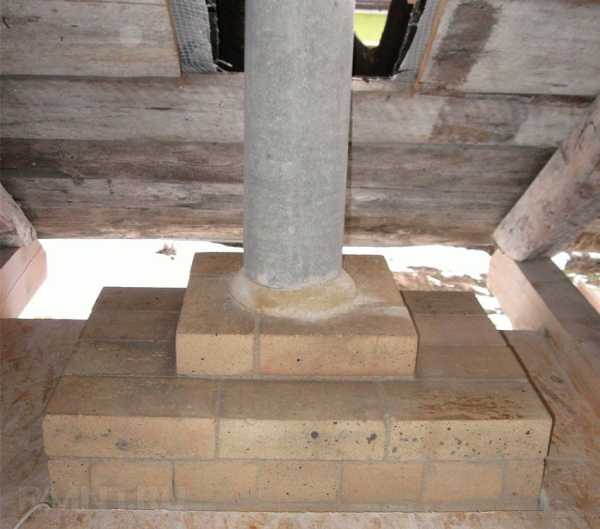

Столь же несложно правильно вывести печной дымоход из кирпича, не выполняя кладки разделки. Памятуя о требуемом правилами расстоянии (380 мм от внутренней стенки канала), в деревянном перекрытии вырезается проем. После продолжается кладка трубы, а потом проем подшивается изнутри оцинковкой и набивается базальтовым уплотнителем.

Внимание! Не разрешается крепление металлического дымохода к несущим конструкциям кровли. Причина – тепловое расширение материала вследствие нагрева от удаляемых продуктов горения.

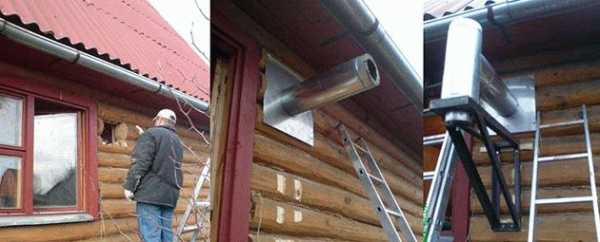

Как вывести дымоход через стену

Когда наружная стена сложена из кирпича или другого негорючего материала, то вывести сквозь нее газоходный канал достаточно просто. Вырезается круглое сквозное отверстие, куда потом ставится гильза из металла. Можно обойтись и без нее, если проем просверлен идеально круглым под наружный размер сэндвича. Также не получится поставить гильзу, когда дымоход через стену проходит под углом, отличным от 90°.

Помня о недопустимости стыков в толще стены, через отверстие пропускается труба, щели вокруг нее заполняются несгораемым уплотнителем. Остается только установить и присоединить ее к вертикальному участку. Если же дом построен из дерева или по каркасной технологии, то следует руководствоваться теми же правилами, что и при устройстве потолочно-проходного узла.

Это значит, что для выхода дымохода через деревянную стену в ней так же необходимо вырезать проем и поставить в него готовый элемент либо сделать таковой самостоятельно. Потом набить полость базальтовой ватой и закрыть с обеих сторон листами оцинкованного железа. В том случае, когда надо провести сквозь деревянную стену обычную одинарную трубу (например, из бани), то ширина проема должна быть увеличена на 120 мм в каждую сторону (до 500 мм).

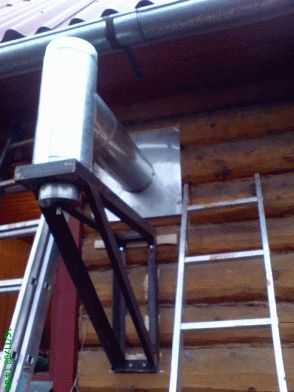

Крепление дымохода к стене

Для правильного монтажа газохода из металла снаружи дома надо соблюдать ряд простых правил:

если водосточная система еще не смонтирована, то надо оставить место для прокладки желоба, подобрав крепеж подходящей длины.

Заключение

К монтажу узлов прохода стен, перекрытия и кровли нужно относиться очень ответственно, особенно когда дымоход сделан из одинарной стальной трубы. Чем может закончиться несоблюдение перечисленных правил, можно увидеть на фотографиях, коими полон интернет.

Как провести дымоход через стену и кровлю дома. Устройство проходного узла для деревянного перекрытия и герметизация кровел. покрытия. Советы по креплению труб.

Как правильно сделать проход трубы дымохода через перекрытие и кровлю

Устройство дымохода нельзя отнести к типовым операциям строительства частного дома. Существуют разные типы перекрытий, кровельных «пирогов» и покрытий, что осложняет ведение работ по единой инструкции. Мы предлагаем пробежаться по основным этапам и узнать, как сделать разделку дымохода безопасной и эстетичной.

Тип и теплоотдача дымоходного канала

Дымоход может быть выполнен каменной кладкой, обычной стальной или утеплённой сэндвич-трубой. В каждом случае нужен индивидуальный подход, ибо на деле наблюдается и разная интенсивность нагрева, и способ крепления разделки перекрытия и кровли.

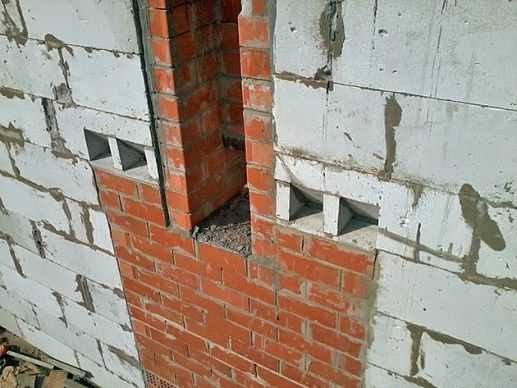

Дымоходы, сложенные из кирпича, оказываются наиболее практичными и простыми в обустройстве. Высокая теплоёмкость кладки не позволяет температуре на наружной поверхности подниматься до пожароопасных значений. Кроме того, к кирпичному дымоходу можно легко и надёжно закрепить детали разделок и защитных кожухов. Ну а крепление гидроизоляционного фартука кровли и вовсе выполняется по простейшей схеме без применения «фирменных» фасонных частей.

Утепленные композитные трубы применяются столь же широко, но в некоторых аспектах уступают кирпичным. Выглядят они не так естественно и дополнительной нагрузки почти никакой не выдерживают. Даже больше: дымоходы сложной формы и большой протяжённости требуют дополнительного закрепления, что не идёт на пользу эстетичности. Отдача тепла от таких труб больше, чем от кирпичных, несмотря на наличие утеплителя они способны нагревать окружающее пространство достаточно сильно и требуют дополнительной обкладки.

Наконец, нередко применяют неизолированные трубы — асбестоцементные, а то и вовсе стальные. Проведение такого дымохода через перекрытие и кровлю осуществляется по наиболее сложной схеме. Обклад должен не просто изолировать тепло, он обязан быть жароустойчивым. Помимо негорючести требуется сохранение целостности и механической прочности при циклическом нагревании/охлаждении.

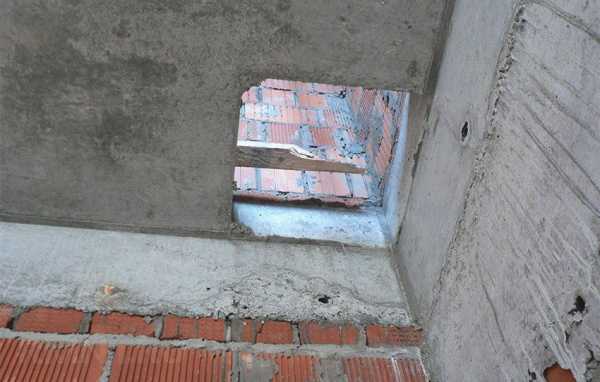

Изготовление проёма в перекрытии

Кроме трудностей, связанных с разными типами дымоходов, имеется некая доля неопределённости из-за разнообразия перекрытий. Проще всего с бетонными монолитными перекрытиями: в них проём вырезают УШМ с диском для резки бетона, придерживаясь минимально допустимых отступов от трубы дымохода. Поскольку материал перекрытия негорючий, термоизоляции потребуется минимум.

Сложнее с конструкционной прочностью, особенно при проходе сборных перекрытий или если ширина дымохода в 2–3 раза превышает шаг армирования плиты. Желательно предусмотреть необходимость устройства проёма ещё на этапе монтажа перекрытия, соорудив укреплённый стальной обруч или выполнив заливку торца проёма с включением дополнительной арматуры.

Проём в каркасном перекрытии устроить сложнее. Для начала потребуется определить расположение несущих балок. Ориентировочно по центру проёма нужно проделать отверстие широкой коронкой, на ощупь уточнить удаление балок и их направление. Снаружи наносим разметку в пределах свободного пространства, затем лобзиком или ручной циркуляркой вырезаем участок пола и чернового потолка. Скорее всего, полный профиль сразу вырезать не дадут балки, но теперь они станут доступными для дальнейших манипуляций.

Вырезать фрагменты балок можно обычной ручной ножовкой и затем завершить обрезку частей пола и потолка. Чтобы восстановить прочность несущей системы потолка достаточно добавить пару поперечин, которые по мощности эквивалентны суммарному сечению удалённых деталей. Припуск на толщину вставок нужно сделать заранее. В полости на открытых торцах нужно заложить утеплитель и обшить проём тонкой доской или листовыми материалами. Для большей надёжности можно повторить обшивку материалами с низкой теплопроводностью — жаростойким ГКЛ или МГЛ.

Заполнение проходного проёма теплоизолятором и восстановление обшивки мы опишем чуть позже. Сейчас стоит только отметить, что из-за теплового линейного расширения дымоход и его обклад должны располагаться независимо друг от друга с небольшим зазором, иначе образование трещин может распространяться далеко за область примыкания. Внутренние поверхности проёмов в перекрытиях из условно горючих материалов следует обработать антипиренами, как и область потолка и пола в 50–60 см от места прохода.

Проход через кровлю

При проходе как через перекрытие, так и через кровлю, действует главное правило — не стыковать трубы в плоскости их сечения. Кроме того, стыковать сегменты лучше под кровлей, чем над ней, даже если это требует приобретения дополнительного погонажа труб.

Проём в кровле проделывается с внутренней стороны. При наличии обшивки и утепления их демонтируют и при помощи отвеса переносят сечение дымоходной трубы, размечая на обрешётке эллипс. По его контуру нужно просверлить несколько отверстий в местах, из которых удобно начинать рез лобзиком, одновременно пропиливая и покрытие кровли, и обрешётку под ним.

Когда отверстие проделано, необходимо разобрать покрытие в 30–40 см от него. Далее нужно расширить проём в обрешётке на толщину теплоизоляции. Простейший способ обустроить полость для заполнения утеплителем — связать стропильные ноги перемычками, образуя прямоугольный карман.

Термоизоляция дымохода и устройство проходного узла

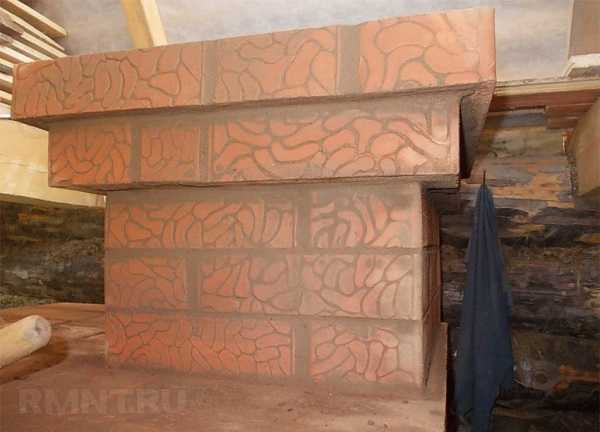

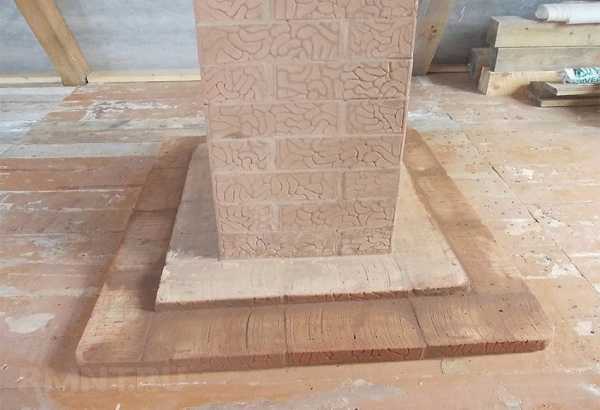

Дымоходы из кирпичной кладки термоизоляции как таковой не требуют. Вместо этого выполняется распушка — расширение канала в месте его прохода через перекрытие. Выложить распушку несложно: она начинается на 3–4 ряда ниже потолка. Каждый последующий ряд расширения выкладывается, начиная с наружных кирпичей, которые выпускаются за профиль дымохода на половину своей ширины. Образованная внутри полость вымащивается кирпичами, поставлеными на ребро.

Стоит предупредить, что при кладке дымохода из кирпича нужно давать время на усадку, собирая за один день не более 10–12 рядов. Особенно это касается каналов, называемых насадными, то есть выкладываемых поверх печи или камина, а не рядом с ними. Если размеры проёма были выбраны правильно, после укладки распушки должен остаться зазор порядка 15–20 мм между ней и обшивкой.

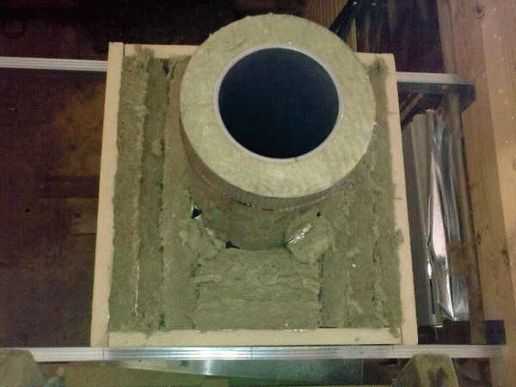

Совершенно иным образом устраивается изоляция прохода композитных и простых труб. В качестве наполнителя проёма используется базальтовая вата, это справедливо для прохода как через кровлю, так и через перекрытие. Толщина термозащитного ограждения выбирается всегда индивидуально, в среднем это 200–250 мм для композитных и порядка 400 мм для неизолированных труб.

Для удобства закладки наполнителя проём подшивается снизу листовым жаростойким материалом — магнезитовой или асбестоцементной плитой, листовой сталью или кровельной жестью. В накладке следует предварительно проделать отверстие, сечением на 10–15 мм больше канала с каждой стороны.

В проходе кровли выполняется аналогичная операция. За тем лишь исключением, что поверхность наклонная и отверстие под канал должно быть овальной формы. Если дымоход выполнен неизолированной трубой, следует разделить пространство проёма обсадной гильзой. Внутри неё пространство заполняется плотным термостойким материалом, например, размоченным асбестовым брикетом с добавлением цемента и скрепляющей фибры.

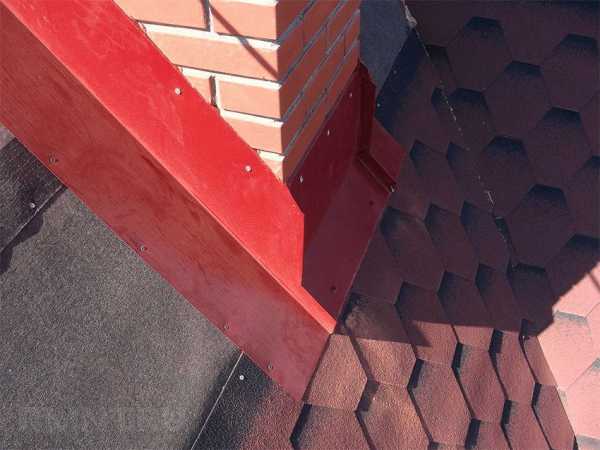

Разновидности крышных разделок, восстановление гидроизоляции

Если восстановить пол перекрытия достаточно просто, то обклад прохода через кровлю должен полностью исключить подтекание воды. Для изоляции кирпичных дымоходов прямоугольного сечения на них по кольцу выполняют пропил глубиной около 30–50 мм. Из тонкого листового металла нужно согнуть профили Z-образной формы в количестве четырёх штук. Верхней полкой они вставляются в паз, нижней примыкают к покрытию кровли. Помимо внешнего фартука устраивается и внутренний, который не врезается в тело дымохода и сопрягается с кровельной гидроизоляцией.

Внутренний фартук выполняется Г-образным (коньковым) профилем с шириной полок от 150 мм. Монтаж начинается с высшей точки: конёк прибивают к дымоходу дюбелями, сверху накладывают и фиксируют клеем гидроизоляцию. По бокам нужно оставить выпуски около 200 мм, которые разрезают по линии сгиба и заворачивают на боковые стороны дымоходного канала.

Перед окончательным закреплением лепестков монтируются боковые детали фартука, а перед их закреплением — нижний сегмент обклада. Важно правильно заправить гидроизоляцию: по линии сгиба нижней части фартука она выпускается поверх металлического конька. Далее восстанавливается кровельное покрытие и монтируется верхний обклад — схема перевязки с покрытием та же, что и на предыдущем этапе. Рекомендуется промазывать примыкание обоих обкладов мастикой или пластичным герметиком, полностью исключая проникновение влаги.

Если кирпичный дымоход устраивается строго вертикально, в случае с трубами рекомендуется смещать место прохода как можно выше к коньку кровли. В этом случае достаточно завести широкую металлическую накладку под конёк, а затем изолировать примыкание к трубе эластичной манжетой. В ином случае не обойтись без приобретения специального комплекта крышной разделки, но зато так вероятность течи будет гарантировано устранена. Для каждого типа кровельного покрытия существует свой набор разделки, повторяющий форму поверхности и уплотняемый с трубой либо герметиком, либо термоусаживаемой горловиной.

Устройство дымохода нельзя отнести к типовым операциям строительства частного дома. Существуют разные типы перекрытий, кровельных «пирогов» и покрытий, что осложняет ведение работ по единой инструкции. Мы

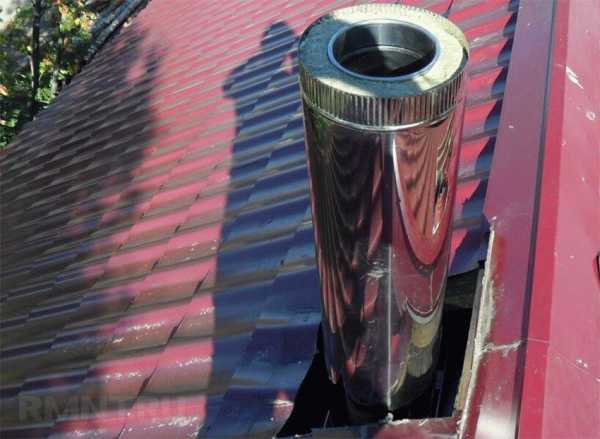

Установка сэндвич трубы через готовую крышу

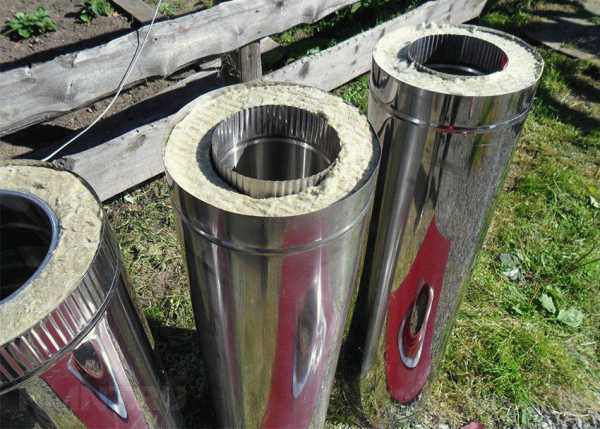

Последние несколько лет дымоходы стали изготавливать с использованием сэндвич-трубы. Людей привлекает ее внешний вид, небольшая стоимость и большой срок эксплуатации.

Очень важным фактором является возможность выполнить установку сэндвич дымохода своими руками.

Безусловно, монтаж такого дымохода требует определенных навыков в строительстве и знания некоторых нюансов. Однако при большом старании такую работу можно сделать самостоятельно. Главное разобраться как это правильно делать и не терять из внимания технику безопасности и соблюдать противопожарные нормы. Внимательно следите за изоляцией дымохода.

Как провести дымоход сквозь крышу

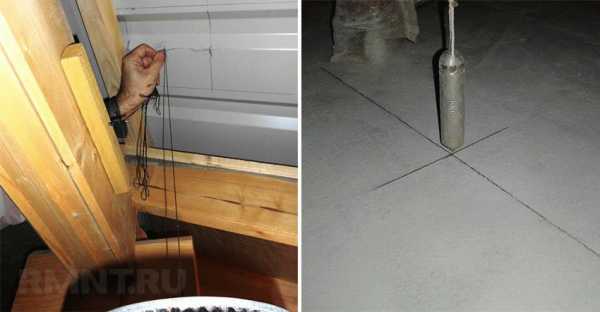

Такая операция требует предварительного изучения расположения стропил и установленных балок перекрытия.

Труба должна находиться между этими деталями. Наружная стенка дымохода не должна касаться горючего элемента. Должно быть выдержано минимальное расстояние в пределах 13 см. Причем горючий элемент обязательно должен иметь утеплитель. Для выполнения такого требования очень часто требуется сделать смещение трубы. Для этого трубу в двух местах проводят под углом 45 градусов.

Важно! Монтаж дымохода из сэндвич-труб через крышу начиная с твердотопливного котла выполняется стальной трубой для дымохода, не имеющей утепления. Ее хорошо видно на представленной фотографии. Она выкрашена в черный цвет. На конец трубы устанавливается переходник для сэндвича. Проходной узел соединяется с сендвичной дымовой трубой, имеющей утепление.

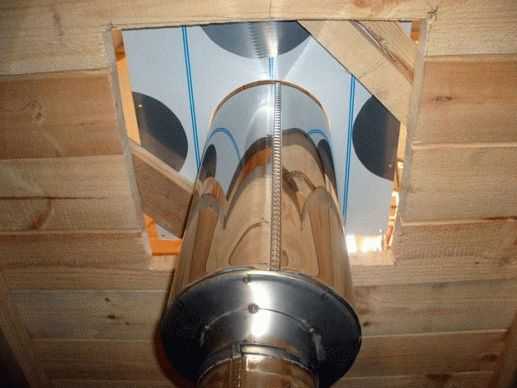

Специальное отверстие делается в потолке. Оно должно быть сделано с учетом пожарных стандартов. Расстояние от дымохода должно превышать 250 мм, причем перекрытие необходимо закрыть теплоизоляционным материалом.

По краям отверстие защищают пожаробезопасным теплоизоляционным материалом – минеритом. Его можно прибить обыкновенными гвоздями или воспользоваться саморезами.

Сэндвич вставляется в сделанный короб. Ее направление делается вертикальным, отклонения не допускаются.

Трубу не нужно фиксировать очень жестко и прочно, достаточно просто создать направление. От падения ее будут держать 2–3 планки. Зато движение по вертикали будет полностью свободным. Такая конструкция делается для того, чтобы труба могла двигаться вверх или вниз. Нагреваясь, труба увеличивается в длине, а это требует дополнительного пространства и свободы передвижения.

Свободное оставшееся пространство закрывают базальтовой ватой. Можно засыпать все керамзитом или гранулами вспененного стекла.

Несколько лет назад использовали обыкновенный песок. Однако он постепенно высыпался через имеющиеся щели. Сегодня от этого варианта полностью отказались.

Лицевая сторона обертывается нержавейкой. Под этим листом делается негорючая прокладка. В прежние годы прокладка делалась из асбестового листа. Сегодня асбест считается канцерогенным веществом, поэтому его заменили минеральной ватой.

Можно воспользоваться и другим способом. Края отверстия закрыть минеральной ватой, и только потом установить собранный проходной узел, изготовленный из листовой нержавейки.

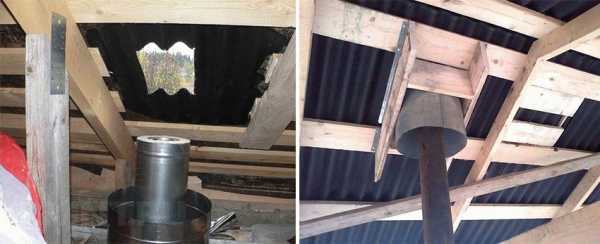

После вывода трубы в чердачное помещение делается отверстие, проходящее через кровельный пирог. Надрезается гидроизоляция по типу «крест-накрест». Получившиеся треугольники аккуратно заворачивают и затем фиксируют строительным степлером. Открывшуюся обрешетку обрезают, выдерживая расстояние до дымохода более 13 см.

Правая фотография (красные стрелочки) показывает неправильно сделанный проход трубы через кровлю. Расстояние, отделяющее трубу от досок, сделано очень маленьким. При правильном изготовлении края оббиваются минеритом, выдерживается пожарный норматив. На следующей фотографии показано правильное изготовление прохода.

После того как будет сделан кровельный настил, труба закрывается мастер-флешом. Делается соответствующая юбка, соответствующая форме кровли.

Место соединения трубы и резиновых прокладок обрабатывается термостойким герметиком.

Модули сэндвича должны быть стянуты хомутами. Внутренний дымоход также может стягиваться с их помощью.

Завершение монтажа

После завершения сборки нужно удалить с трубы защитную пленку. Идеальной считается длина дымохода начиная с колосника и заканчивая оголовком в пределах 5–6 метров. На эту величину нужно обратить особое внимание. Затем делается герметизация всех зазоров и имеющихся швов.

Операция выполняется жаропрочным герметиком, предназначенным для обработки дымоходов. Он способен выдержать нагрев трубы более 1000 градусов. Обработка герметиком происходит следующим образом:

Место соединения двустенной трубы с другими деталями обрабатывается только с наружной стороны всей окружности;

Места совмещения модулей и одностенной трубы герметизируются согласно последнему варианту.

После завершения всех работ требуется обязательно проверить состояние опасных участков на выдержку температуры.

Для облегчения обслуживания дымохода предусматривается установка специальной ревизии. Эта деталь имеет съемную часть или оборудуется отверстием, имеющим открывающуюся дверцу.

Типовые ошибки

Когда устанавливается дымоход в деревянном доме, нужно строго соблюдать пожарную безопасность. Очень важно правильно сделать и обработать проход сэндвич-трубы сквозь перекрытия, сделанные из дерева.

Эти места должны быть хорошо защищены. Обычно для этого используется листовая сталь, в которой проделаны отверстия. Свободное пространство закрывается невоспламеняющимися теплоизоляционными материалами.

Чтобы облегчить работу довольно часто устанавливается специальный готовый узел (ППУ). Своим внешним видом он очень похож на коробку. Его установка делается для выполнения определенных действий:

Когда проводятся работы по установке дымоходной трубы, делается проход с нарушением перекрытий и кровли, нужно обязательно соблюдать все пожарные требования.

Лучшим вариантом для прокладки дымохода считается установка специальной системы типа сэндвич.

Все проблемы появляются, только если при монтаже применялись теплоизоляционные материалы низкого качества.

К примеру, установка обычной общестроительной изоляции вместо специального негорючего материала.

Одним из вариантов такой изоляции считается базальтовая вата.

Иногда она используется неправильно. Этот материал способен накапливать тепло. Если просто обернуть им дымовую трубу, то после 4 часов работы, изоляция начнет накопленное тепло отдавать обратно. Дымоход начнет перегреваться.

Чтобы этого не происходило, требуется установить специальную стальную гильзу. Она должна закрывать разделочный изоляционный слой. В качестве теплоизоляции можно взять суперизол.

Гильза должна иметь вид цилиндра. Высота изделия должна равняться толщине разделки. Гильза не даст возможности подняться температуре, и будет отводить тепло от разделки.

Очень важно, чтобы вокруг гильзы была сделана микровентиляционная система, представляющая собой воздушную прослойку, небольшой толщины – 3 мм. Воздух, двигающийся вокруг гильзы, будет ее охлаждать, в результате произойдет снижение температуры.

Установка гильзы позволит пользоваться отопительным прибором длительное время без возможного перегрева.

Монтаж дымохода из сэндвич труб через готовую крышу. Выполняем правильную установку. Типичные ошибки при проходе сэндвич трубы через крышу.

Проход дымохода через кровлю: его значимость, варианты исполнения

Нагревательные приборы, обеспечивающие в доме комфортный тепловой режим – это суровая необходимость. Объяснение тому лежит на поверхности, в большей части регионов нашей страны зимний период длится порядка 9 месяцев и именно поэтому во многих домах устанавливают печи, камины и пр. Но необходимо помнить, о том, что подобные устройства, представляют собой источник повышенной опасности и нередки случаи, когда из-за неправильного устройства дымохода происходит возгорание. Правильно выполненный проход дымохода через кровлю обеспечит максимальную безопасность строения.

Чем грозит неправильное устройство дымохода?

Перед тем как провести дымоход через кровлю, домовладелец должен понимать, какие последствия могут его ожидать в случае наличия ошибок, допущенных на стадии проектирования или непосредственного монтажа.

Если труба на крыше не обеспечивает необходимую герметичность, то влага, которая будет там скапливаться рано или поздно приведет к разрушению кирпичного корпуса дымохода. Наличие лишней влаги в дымоходе создает благоприятные условия для размножения плесени и других вредоносных микроорганизмов. Попадание воды в дымоход приводит к снижению параметров утеплителя и после высыхания этот материал уже никогда не восстановится. Ко всему прочему, в результате ошибок, совершенных при монтаже дымохода могут пострадать и стропила. Так как влага, попавшая в дымоход, может привести к развитию на их поверхности очагов гниения. Одна из самых распространенных ошибок при обустройстве выхода дымохода – это наличие щелей, приводящих к нарушению режима движения воздуха внутри кровли.

Указан только небольшой список неприятностей, которые могут ожидать домовладельца, решившего самостоятельно выполнить проход дымохода через крышу. Поэтому имеет смысл для выполнения такой работы приглашать специалистов, которые смогут и правильно выбрать место, и решить, какой способ выхода дымоходной трубы через крышу будет оптимальным.

Как выбирать место для вывода трубы

Для того, что бы выполнить правильный проход через кровлю необходимо соблюсти ряд простых условий, определенные правилами. Дымоходная труба должна быть размещена на расстоянии от 1 до 1,5 м от вершины кровли. Высота трубы относительно самой высокой точки должна находиться в диапазоне от 0,5 до 1,5 м. Тяга достигнет максимума, если будет использована максимально допустимая высота труба. Вообще при определении диаметра и высоты трубы необходимо руководствоваться требованиями, которые определяет производитель прибора отопления.

Дымоход на крыше представляет собой набор труб, расположенных в вертикальной и горизонтальной плоскостях и проведенный через перекрытие. При этом, длина горизонтальных участков не должна превышать 1 метра. Место выхода трубы должно быть размещено между компонентами стропильной системы таким образом, что бы снизить вероятность значительного повышения температуры окружающих элементов. В противном случае, будут созданы предпосылки к появлению очага возгорания.

Проходка для дымоходной трубы — когда требуется ее устройство?

Проход через кровлю выполняют в следующих случаях:

При строительстве нового здания, сложностей с обустройством дымохода не возникает. Все необходимые решения закладываются еще на стадии проектирования. Вопросы, о том, как провести дымоход через крышу, начинают появляться в том случае, когда домовладелец принимает решение об устройстве дополнительного источника тепла (камина, котла и пр.). Он должен решить множество вопросов связанных с обустройством гидравлической изоляции и проведением мероприятий, связанных с обеспечением пожарной безопасности конструкции. Конечно он должен знать как правильно вывести трубу на крышу.

Кстати, как вариант, некоторые владельцы загородной недвижимости обустраивают своими руками дымоходы, проходящие по стенам зданий. Такое решение приемлемо, если устанавливаемое тепловое оборудование работает на жидком топливе. Жильцы будут лишены возможность вдыхать испарения, исходящие от топлива и продуктов его сгорания.

Последствия прохода через кровлю

Проход дымохода через крышу должен обеспечивать пожарную безопасность. Газы, возникающие при сгорании топлива, создают в дымоходе высокую температуру, которая может вызвать возгорание элементов кровли. Особенно это касается систем, сооруженных из материалов, обладающих низкой стойкостью к огню. Так, если несущая система кровли выполнена из древесины, то в месте прохода трубы необходимо смонтировать дополнительную обрешетку.

Принимая в расчет, то, что многие кровельные материалы, содержат в своем составе полимеры, не обладающие высокой стойкостью к огню, то труба должна быть защищена тепловой изоляцией и расстояние между ней и краем материала, который может загореться, должно составлять не менее 13 сантиметров. Если труба не оборудована тепловой изоляцией, то это расстояние должно быть увеличено до 30 см.

Прохождение трубы через крышу происходит нарушение целостности покрытия, в том числе слоев тепловой и гидравлической изоляции. Если не обеспечить качественную разделку кровли вокруг него, то, скорее всего, произойдет намокание утеплителя, со всеми вытекающими отсюда последствиями.

Кроме снижения параметров гидравлической и тепловой изоляции, происходит снижение прочности стропильной конструкции. Это может произойти, если обустройство дымохода выполняют своими руками в эксплуатируемом здании.

Варианты прохода дымовой трубы из кирпича через кровлю

Вывести трубу через крышу можно несколькими способами. Если труба выполнена из кирпича, то в кровле необходимо проделать отверстие, размер которого должен быть больше размера сечения дымохода на 25 сантиметров. Если материал кровли не горюч, то этот размер может быть уменьшен. Главное, правильность прохождения дымовой трубы сквозь кровлю.

Проход через крышу, выложенной черепицей, дополнительно обустраивают дополнительной конструкцией, состоящую из стропил и обрешетки. Между дымоходом и деревянными конструкциями необходимо уложить негорючий материал, как правило, для этого используют минеральную вату. Ко всему прочему, древесина, применяемая при обустройстве крыши, должна быть подвергнута обработке составами, которые препятствуют их возгоранию и гниению.

ВАЖНО! Если при обустройстве выхода дымохода, он упирается в коньковую балку, то его необходимо надрезать, а свободные концы установить на вертикальные стойки.

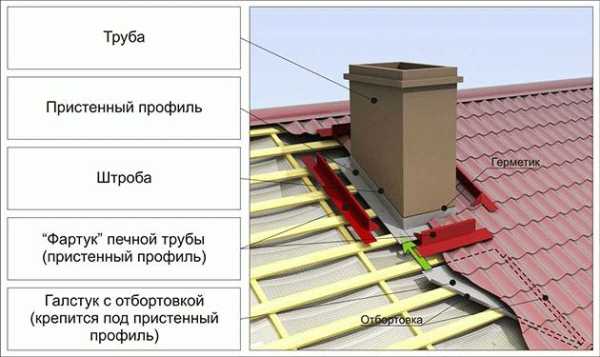

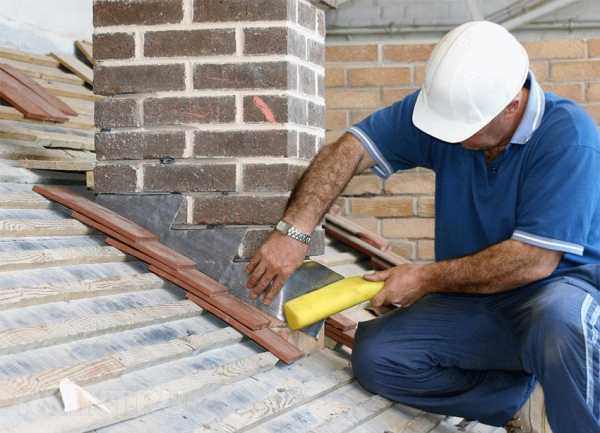

На кровле необходимо выполнить металлический фартук, который одним краем должен быть заведен на сам дымоход. А другой конец, должен быть спрятан под кровельный материал. Такая конструкция допустима для дымоходов расположенных в удалении от конька. Если, труба расположена в непосредственной близости от коньковой балки, то защитный фартук необходимо завести под нее. При этом, он должен быть закреплен крепежными элементами и обработан влагостойким герметизирующим составом.

Проводка с помощью эластичных материалов

По обыкновению, при строительстве частных домов, приходится сталкиваться с установкой труб, изготовленных из металла. Для обеспечения герметичности прохода трубы через кровлю применяют устройство под названием – эластичная проходка. Для изготовления этого устройства применяют полимерные материалы, например, силикон или резину. Эта деталь выполнена в форме воронки, в основании которой сформирован фланец квадратной или круглой формы. Физико-технические свойства этой детали позволяют принимать ей форму, которую вынуждает принимать скат. Кроме этого, эластичная проходка, устойчива к воздействию высоких температур, химически агрессивных веществ и пр. Применение различных пигментов при изготовлении этой детали, позволяет производить их в различном цветовом решении.

При выборе эластичной проходки, потребитель должен руководствоваться диаметром трубы и цветом кровли. Такие детали имеют форму воронки или пирамидки. Они подходят для большинства диаметров дымоходов через металлочерепицу и другие материалы.

Установка этой детали производится достаточно просто. Для этого необходимо вырезать в его корпусе отверстие равное по размеру диаметру трубы. Затем необходимо его надеть на трубу и с применением металлического кольца, в котором проделаны отверстия под крепеж, зафиксировать к поверхности кровли. Разумеется, место соединения вывода должно быть обработано герметиком, устойчивым к воздействию пламени или использован кровельный уплотнитель дымохода. Для крыш с крутым скатом применяют специально изготовленные эластичные конусы. Кстати, такие детали применяют при обустройстве дымохода через профнастил.

Металлический патрубок

На строительном рынке можно найти еще один вариант этих изделий, произведенных из металлического листа легированной стали и предназначенных для вывода дымоходной трубы. Готовые изделия, как правило, выполняют со стандартным углом наклона ската. Их применяют для крыш, на которых уложен плоский кровельный материал. Для установки этой детали необходимо вырезать в поверхности крыше отверстие необходимой формы. Для получения отверстия можно использовать угловую шлифовальную машинку или кровельные ножницы. После этого из него необходимо удалить слои гидро- и теплоизоляции. С обратной стороны кровли надо зафиксировать лист из стойкого к огню материала, в котором уже заранее сделано отверстие.

Затем, компонент дымохода необходимо просунуть в проделанные отверстия, состыковать с уже установленным модулем дымохода. На место соединения необходимо надеть и затянуть хомут. Выходной патрубок необходимо установить на трубу дымохода и зафиксировать его на поверхности ската. При этом нельзя забывать обработать место стыка герметиком стойким к воздействию огня. После того, как на собранное соединение, будут установлены последние выводящие сегменты, и их высота составит 0,5 – 1,5 метра работы по созданию прохода можно считать завершенными.

Вывод труб прямоугольной формы

Печи, камины и некоторые другие, отопительные чаще всего имеют дымоходы прямоугольной (квадратной) формы. Чтобы правильно вывести дымоход необходимо выполнить следующие операции.

По мере подвода дымохода к крыше в ней вырезают отверстие, размеры которого должны иметь припуск в 2 – 5 см, на сторону отверстия. Через него, будет совершен вывод на крышу. Оборудованный проход необходимо обложить асбестом или минеральной ватой. Для этого можно использовать асбестовые листы. Они защитят узел прохода, например, через кровлю из ондулина, от возгорания под действием высоких температур исходящих от дымохода. После того, как труба выведена на улицу. Вокруг ее основания необходимо уложить слой гидроизоляции и закрыть его фартуком, выполненным из гнутого алюминиевого листа. Эти листы называют доборными элементами, и они по цвету должны подходить по цвету материалу кровли.

Выводной короб

Отделка трубы на крыше может быть выполнена при помощи специального короба. Кровля устроена из нескольких типов материала, которые обладают различной стойкостью к воздействию пламени. И поэтому для безопасного вывода через деревянную стену на крышу оборудуют специальный короб. Его выполняют из огнестойкого материала с размерами, которые должны соответствовать размеру дымохода. Расстояние между стенками короба и выводимой трубой дымохода должно составлять не менее 15 см.

После установки короба на свое место, его верхний край сравнивают с уровнем ската крыши. Для повышения его защитных свойств, в пространство между дымоходом и коробом засыпают керамзит или аналогичный материал.

Выполнение прохода дымохода через кровлю, выполненную из различных материалов. Какие детали для этого применяют?
