Применение светодиодных лент

Светодиодные ленты можно увидеть практически везде. Едет автомобиль, а в его фарах ярко горят светодиоды. Автомобилисты ласково называют такую подсветку «ресничками». Назначение такой подсветки – дневные ходовые огни, это требование автоинспекции, а вовсе не желание автовладельца украсить свой автомобиль.

Такие огни намного экономичней и долговечней ламп накаливания, применяемых в фарах. Однако, при желании украсить свое авто, можно воспользоваться цветной лентой, приклеив ее куда душа пожелает.

Вы заходите в магазин, там тоже повсюду светодиоды: подсвечиваются товары на витринах, различные шкафчики тоже обозначены светящимися полосками. Даже уличная реклама подсвечивается с помощью светодиодных лент. И эти светодиоды никто не припаивал по одному, все уже припаяно до нас.

В бытовых условиях светодиодной ленте также найдется применение. Это подсветка потолков, аквариумов, шкафов. Открываете шкаф, чтобы достать вечернее платье, а внутри автоматически включается подсветка.

Если на кухне темно мыть посуду или резать овощи, то тут тоже поможет светодиодная лента. Достаточно в нужном месте просто приклеить кусок светодиодной ленты походящей длины. И таких примеров великое множество, у кого, на что хватит фантазии.

Есть даже такие рекомендации по использованию светодиодной ленты. Известно, что смотреть телевизор или сидеть за экраном компьютерного монитора в темной комнате очень вредно для зрения. Светящийся экран на фоне темноты зрелище очень контрастное, и просто до боли напрягает глаза. Поэтому рекомендуется включать, хоть какое-нибудь, пусть самое слабенькое, освещение.

Если сзади телевизора поместить полоску светодиодной ленты, то отраженный от стен свет и будет этим самым слабеньким освещением. Проще всего наклеить ленту прямо на заднюю стенку монитора или телевизора, тогда смотреть на экран станет намного комфортней.

Насколько хороша такая рекомендация, поможет проверить только эксперимент, почти научное исследование. Благо собрать такую систему не очень сложно, надо пробовать.

Достаточно удачно применение светодиодной ленты при ремонте компьютерных мониторов или телевизоров. Если пришли в негодность люминесцентные лампы подсветки экрана, то замена их на светодиодные ленты поможет оживить погаснувший монитор.

Качество изображения нисколько не ухудшится, если не станет лучше, и вместе с тем долговечность подсветки будет намного выше, поскольку срок службы светодиодов в десятки раз выше, чем у люминесцентных ламп. Единственным неудобством такой замены является необходимость некоторой доработки, не очень сложной, электронной схемы монитора.

Как устроены светодиодные ленты

Светодиодная лента представляет собой печатную плату на тонкой гибкой основе. С одной стороны платы напаяны SMD светодиоды и ограничительные резисторы, что позволяет подключать ленту напрямую к источнику питания.

На этой же стороне ленты расположены контакты для припаивания соединительных проводов. Через каждые три светодиода можно увидеть изображение ножниц, а рядом с ними черту поперек ленты. По этой черте можно отрезать ножницами кусок ленты нужной длины. Минимальная длина отрезка три светодиода.

С обратной стороны ленты находится лента-самоклейка, что позволяет легко прикрепить светодиодную ленту где угодно. Не надо никаких гвоздей, шурупов или клея.

Рисунок 1. Устройство светодиодной ленты

Напряжение питания светодиодных лент

Напряжение питания светодиодных лент стандартизовано. Здесь речь идет именно о напряжении, а не о токе, поскольку токоограничивающие резисторы на ленте уже установлены. Выпускаются ленты на напряжения 12 В, 24 В, 36 В, 48В. Наиболее распространены ленты на напряжение 12 и 24В.

Остальные встречаются нечасто, поэтому их можно назвать экзотическими. Следовательно, напряжение блока питания должно соответствовать напряжению светодиодной ленты. О выборе блока питания будет рассказано немного дальше.

Разнообразие светодиодных лент

Светодиодные ленты выпускаются нескольких типов. Прежде всего, это, конечно, ленты белого свечения. Основное их назначение это создание небольших источников освещения, подсветка небольших площадей. Отсюда и получается столь большая их популярность.

Оттенок, как у люминесцентных ламп, может быть различный: белый теплый, белый дневной или холодный белый. Этот параметр обусловлен цветовой температурой примененных светодиодов.

Светодиоды, применяемые в светодиодных лентах

Для изготовления светодиодных лент используется два типа SMD светодиодов. Это SMD3528 и SMD5050. В этих названиях скрываются геометрические размеры в миллиметрах. SMD3528 имеет размеры 3,5*2,8 мм, а SMD5050 5*5 мм.

Но это еще не все отличия. Если в корпусе SMD3528 спрятан всего один светодиод с номинальным током 20мА, то SMD5050 состоит из трех таких же светодиодов, каждый из которых имеет свои выводы. Номинальный ток каждого светодиода так же 20мА. Поэтому SMD5050 с уверенностью можно назвать светодиодной сборкой.

Рисунок 2. Светодиод SMD5050

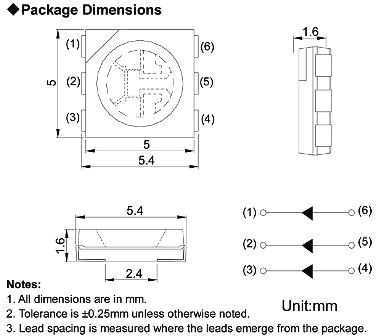

Габаритные размеры и цоколевка (более модный термин «распиновка» от английского pin – вывод) SMD5050 показаны на рисунке 3.

Рисунок 3. Габаритные размеры светодиодной сборки SMD5050

Само собой, что SMD5050 может дать большую силу света, нежели SMD3528. Может быть не ровно в три раза, но в 2,5 это точно.

Но само по себе это не говорит о том, что светодиодная лента на основе SMD5050 обеспечит большую освещенность, чем лента на основе SMD3528. Большую роль в силе освещенности играет такой параметр светодиодных лент, как количество светодиодов на метр.

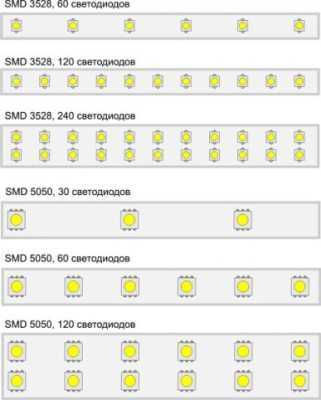

Рисунок 4. Количество светодиодов на метр

Таким образом, нетрудно заметить, что на базе светодиодов SMD3528 выпускаются ленты в диапазоне 60…240 светодиодов на метр, а на светодиодах SMD5050 в диапазоне 30…120. При этом следует отметить, что ширина лент на SMD5050 несколько больше, чем лент на основе SMD3528, что в определенных условиях вызывает некоторые затруднения. Это замечание касается в первую очередь ремонта мониторов и телевизоров, упомянутого выше.

Количество ламп на метр тоже не последний фактор в выборе ленты для ремонта. Более равномерную подсветку экрана монитора даст лента со 120 светодиодами на метр. Если применить ленту с 60 светодиодами на метр, то подсветка получается не очень яркая, а главное, неравномерная, с темными и светлыми столбами. Ну, так себе, на троечку. При использовании светодиодных лент просто в декоративных целях, для украшения, количество светодиодов на метр особой роли не играет. Видно, что светится, и ладно.

Продолжение статьи: Светодиодные ленты RGB  (устройство и применение цветных RGB-лент). О том, как правильно выбрать светодиодную ленту рассказано здесь: Как подобрать светодиодную ленту для дома
