Потолочный проходной узел для дымохода

Проход через кровлю: виды проходных узлов и их использование

При монтаже дымохода любого типа главное – соблюдать правила противопожарной безопасности. Любой дымоход – возможный источник пожара, так как температуры отводимых газов бывают очень высокими и малейшие нарушения в монтаже способны повлечь тяжелые последствия.

Проход круглой трубы дымохода через деревянный потолок при помощи ППУ разной конструкции

Для прохода дымовой трубы через деревянные конструкции можно использовать готовый потолочно-проходной узел (смотрите фото). Его выбирают исходя из наружного диаметра трубы. Перед установкой этот узел прохода через потолок необходимо подготовить: все поверхности, которые будут соприкасаться с древесиной обшивки потолка, и все внутренние поверхности проходного короба выкладывают теплоизоляцией.

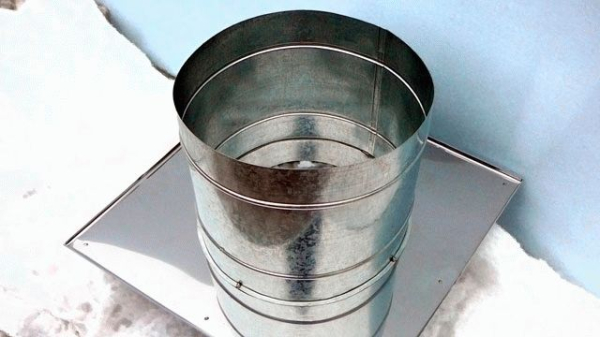

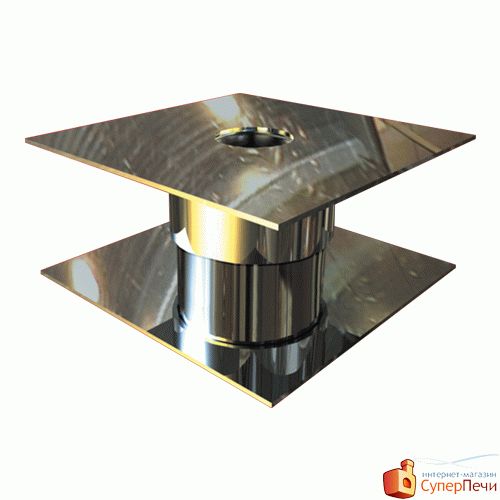

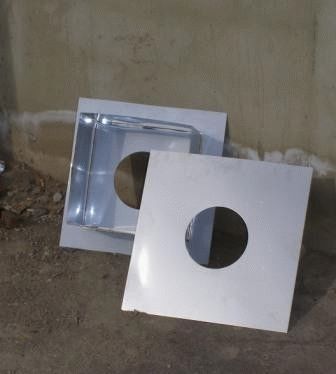

Потолочный проходной узел фабричного изготовления. Его перед использованием нужно со всех сторон, кроме лицевой обложить теплоизолирующим материалом

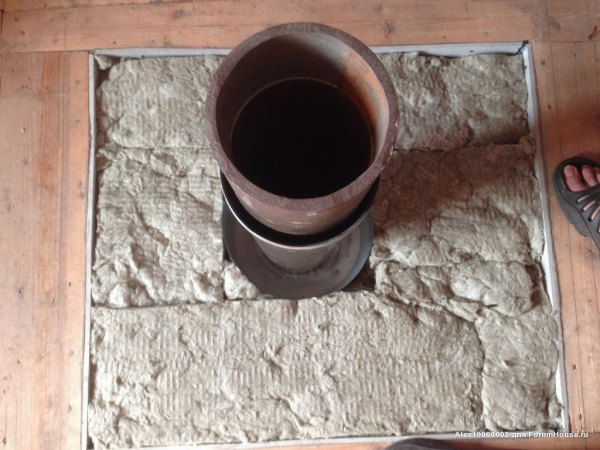

Обычно теплоизоляцией служит базальтовая вата, но должна она быть специальной: выдерживать высокие температуры. Покупая материал, убедитесь, что рассчитан он на использование при температурах 800-1000 о С. Эти материалы имеют более высокую стоимость, но экономить на безопасности неразумно. Более дешевые варианты имеют в своем составе связующие, которые при высоких температурах спекаются, из-за чего теплоизоляция теряет все свои свойства, а это может привести к пожару. Кроме того желательно использовать фольгированный теплоизолятор – это сделает конструкцию еще более безопасной.

Заизолировав узел прохода, готовите место для его установки. На потолке размечаете, где будет располагаться дымовая труба. Очерчиваете отверстие подходящего размера: чуть меньше размеров лицевой панели проходного узла с таким расчетом, чтобы его было удобно крепить к обшивке потолка саморезами. Вырезав отверстие, его края обкладываете тем же теплоизолятором, что и проходной узел, или любым другим с аналогичными свойствами. Для повышения уровня пожарной безопасности можно поверх теплоизолятора укрепить полосы металла. В готовое отверстие вставляете подготовленный узел прохода. Его можно надеть на трубу и устанавливать вместе с ней. Установив эту конструкцию на место, закрепляете панель проходного узла саморезами (отверстия можно просверлить предварительно).

Подготовка и установка потолочной проходки

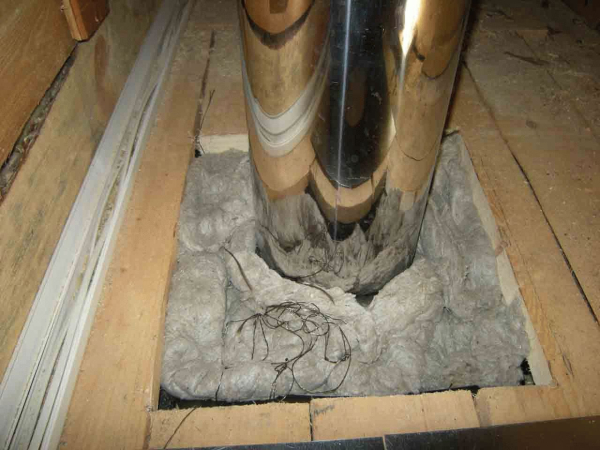

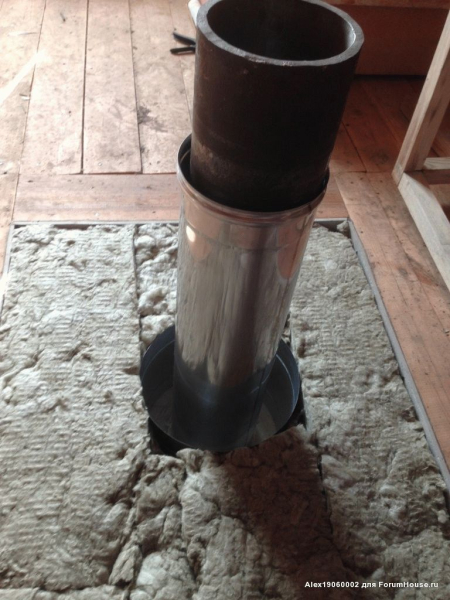

Проверив вертикальность установки трубы дымохода, приступаете к завершению этого этапа. Оставшиеся в проходном узле пустоты закладывают теплоизоляцией. Можно использовать куски все той же базальтовой ваты или заполнить пустоты керамзитом. Песок использовать, по идее, можно, но не стоит. Он проигрывает по теплоизолирующим свойствам и керамзиту и базальтовой вате, кроме того, рано или поздно окажется внизу, так как щели есть, и через них песчинки будут сыпаться на печь.

Дальнейшие действия зависят от того, куда вы выводили дымоход: на второй этаж или на чердак. Но основная разница в эстетике и наличии отделки. Если выводили трубу дымохода вы на чердак – на этом проход через потолок можно считать завершенным. Если же вывели дымоход на второй этаж или в мансарду – на трубу надеваете защитный металлический экран, который крепится теперь уже к полу все теми же саморезами. После этого приступаете к следующему этапу – выводу через следующий потолок (это если вы на втором этаже) или через кровлю, если на чердаке или в мансарде.

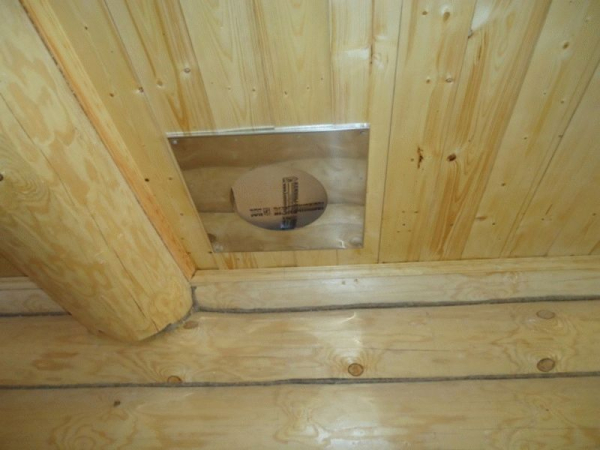

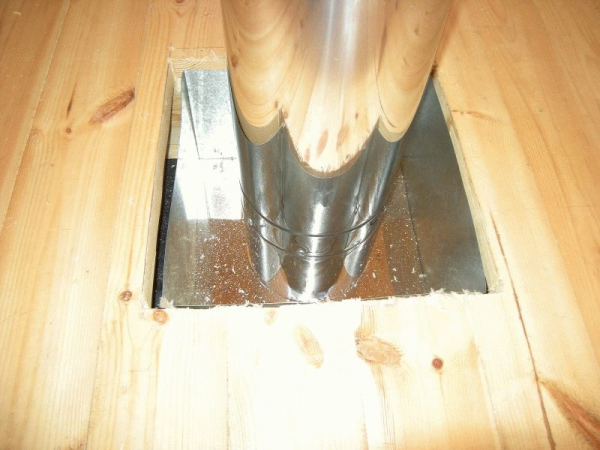

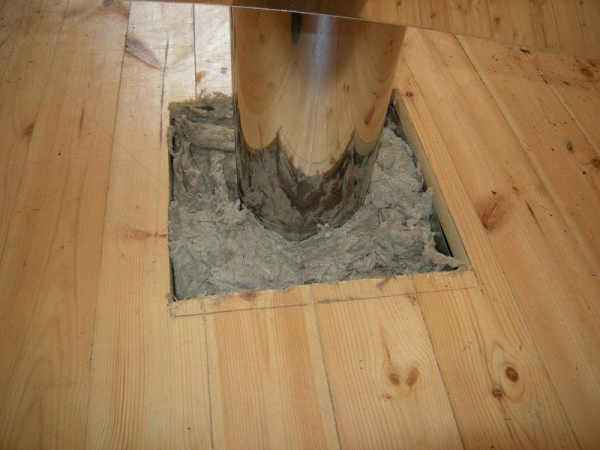

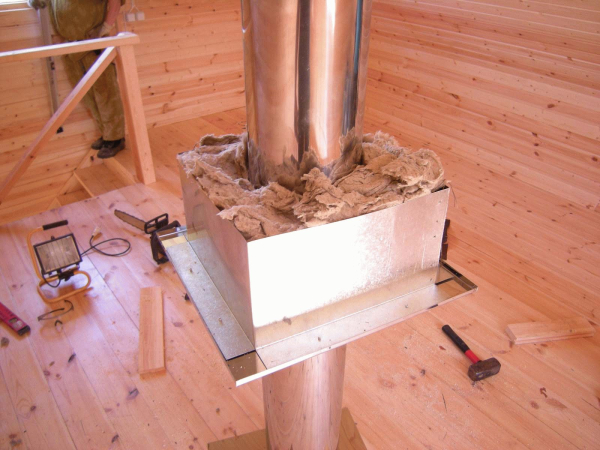

Так выглядит проходка потолка в готовом виде

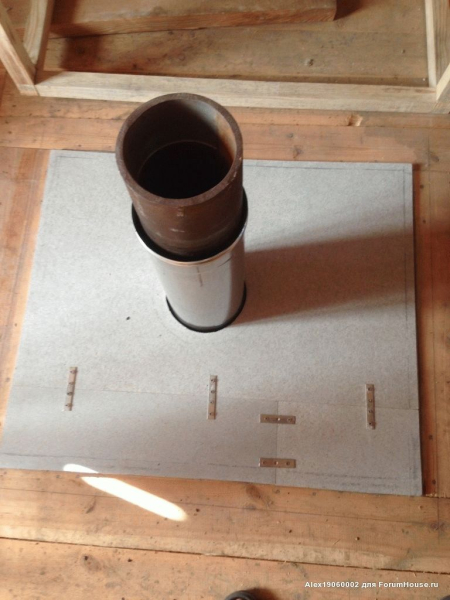

Проходной узел дымохода через потолок может иметь и такой вид. Это уже готовый для использования вариант, который состоит из двух коробов. Внутренний короб из металла, наружный – из термостойкого материала (в данном случае минерита).

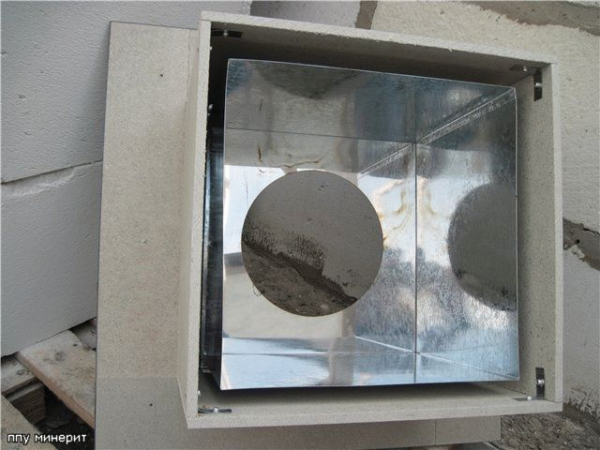

Узел прохода кровли из минерита. Он полностью готов к использованию

Между ними имеется воздушная прослойка, обеспечивающая пожарную безопасность. По словам производителей оставшееся свободным пространство между сэндвич-трубой и коробом разделки, не требует заполнения теплоизолятором. Можно оставить все как есть, а можно, для большей надежности, все-таки добавить термостойкой теплоизоляции. В таком случае, как проход дымохода через деревянное перекрытие, лучше перестраховаться, чем потом тушить пожар.

Так устанавливается минеритовый узел прохода через кровлю. Просто надели на трубу и вставили на подготовленное мето

Проходной узел через потолок может быть и таким (смотрите фото). В этом случае заделка краев отверстия в потолке обязательна (напомним, сначала по краю теплоизоляция, сверху – металл).

Фабричный узел прохода может выглядеть по-разному. В зависимости от формы немного меняется способ установки

Проход трубы через дымоход без фабричного проходного узла

Можно вывести дымоход и без проходного устройства. В этом случае края отверстия в потолке также заделываются огнестойким теплоизолятором, а поверх него набиваются металлические полосы. На сэндвич, идущий от печи надевается защитная пластина из негорючего материала, в которой вырезано отверстие подходящего диаметра, а по краям просверлены дырки под крепеж. Традиционно это лист металла. Далее сэндвич пропускается в отверстие в потолке, фиксируется там при помощи каких-либо негорючих направляющих. Например, можно использовать профили для гипсокартона или что-то похожее. Главное – надежно закрепить трубу и соблюсти при этом основное правило пожарной безопасности: от края трубы до горючего материала должно быть расстояние не менее 36см.

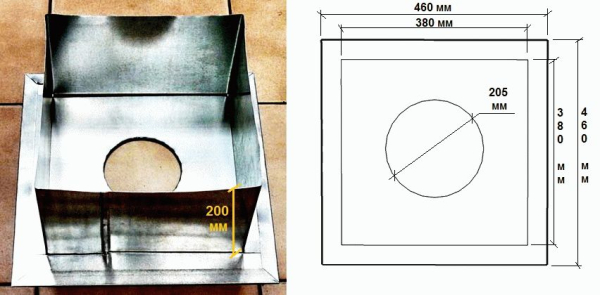

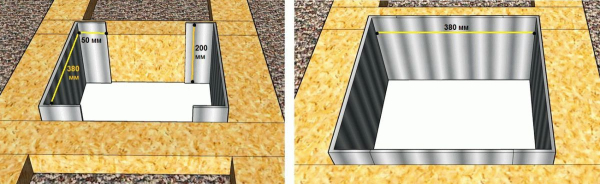

Изготовить узел прохода через потолок можно своими руками

Важно! Устанавливая и закрепляя дымоход, учтите, что труба из-за температурного расширения изменяет свои размеры. Ее нужно закреплять так, чтобы относительно кровли она могла двигаться.

Затем снизу (от потолка) труба подшивается негорючим материалом. Со стороны чердака или второго этажа образовавшиеся в разделке пустоты заполняются теплоизолятором. Требования к нему все те же: переносимость высоких температур. Самым бюджетным может быть керамзит. Собственно, на этом вывод дымоходной трубы через потолок закончен.

Изготовить узел прохода через потолок можно своими руками

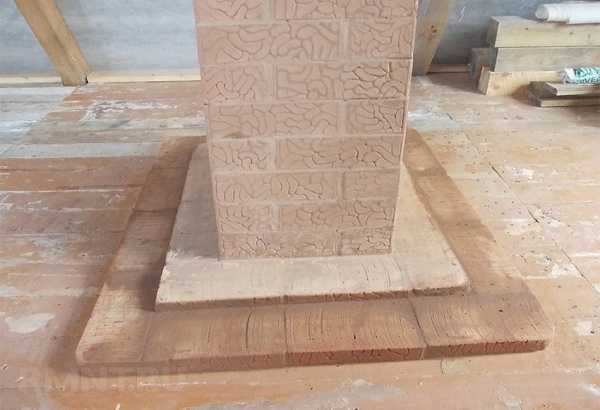

Проход через потолок кирпичного дымохода

Кирпич – сам по себе неплохой теплоизолятор, тем не менее, требуется и для кирпичной печи соблюдение правил прохода через горючие материалы: от края дымоходного канал до этого материала должно быть расстояние не менее 25см. Чтобы обеспечить такое его на трубе печники делают специальную проходку (смотрите рисунок) увеличивая толщину стенки кирпичного дымохода в месте прохода через потолок.

Проход кровли кирпичным дымоходом

Если по каким-то причинам сделать такую проходку невозможно, можно вырезать в потолке отверстие, которое будет больше размера дымовой трубы по каждой из сторон сантиметров на 10. А дальше повторить проходку круглой печи через потолок:

При таком варианте кирпичная труба достаточно надежно заизолирована (только используйте именно жаростойкие теплоизолирующие материалы с температурой использования 800-1000 о С).

Можно вывести через потолок кирпичную трубу без специальной проходки

Проход через кровлю кирпичного дымохода

Проход дымовой трубы через кровлю должен решать одновременно две не самые простые задачи: обеспечить пожарную безопасность и герметичность. По правилам пожарной безопасности в местах контакта дымохода с горючими материалами температура стен дымохода не должна быть выше 50 о С. Для кирпичных дымоходов это решается путем увеличения толщины стенок. Для этого печники выкладывают специальную проходку. Единого решения тут нет, так как многое зависит от угла наклона кровли. Потому такой вариант сегодня и не очень популярен – тяжело найти человека, который может грамотно и безопасно такую проходку через кровлю сделать.

При проходе кирпичной трубы через кровлю ее со всех сторон окружают коробом из дополнительных стропил и поперечных балок

Как решается тогда вопрос? Делают просто квадратную или прямоугольную трубу, которую выводят между стропильными ногами, над трубой и под ней устанавливают поперечные балки. Расстояние между трубой и деревянными элементами конструкции –13-25см. Если расстояние между стропилами больше – устанавливают дополнительные. Таким образом минимизируется вред, который мы обязательно нанесем гидро- и пароизоляции кровли: чтобы вывести трубу придется нарушить целостность пленок и мембран. При установке дымохода он оказывается в отдельном коробе. Пленки и мембраны внутри этого короба аккуратно разрезают. Геометрия разреза аналогична геометрии трубы или короба, но меньше размеров короба из стропил. В углах пленки надрезают под углом (конвертом), края пленок загибают и фиксируют при помощи скоб или прижимных планок к элементам стропильной системы. Края и места входа крепежа герметизируют клейкими лентами или герметиками. Эту операцию стоит провести тщательно – от нее зависит долговечность и надежность кровли.

Есть еще один вариант. Он возможет, если температура трубы в районе кровли не выше 50 о С. В этом случае края пленок можно приклеить к трубе герметиками или теми же клейкими лентами (стараясь как можно лучше все загерметизировать). Теперь между стропилами и кирпичной трубой образовалось свободное пространство. Его закладывают жаростойким теплоизолятором.

Отведение воды от стыков

Сложнее всего выполнить герметизацию стыка кирпичной трубы и кровли, если используется жесткий кровельный материал.

При выводе дымохода через кровлю нужно решить проблему гидроизоляции. Для этого используют систему двух фартуков: нижнего и декоративного

Сначала вокруг трубы устанавливается нижний фартук. Он обычно изготавливается из жести и состоит из четырех элементов: двух боковых, верхней и нижней части.

Под нижний фартук обязательно укладывают так называемый «галстук». Это участок кровельного материала, лист жести или оцинкованного металла, который будет отводить воду к водостоку (такой длинны должен быть галстук – немного заходить в водосток), если дымоход расположен низко или в ендову, если она ближе.

Вообще, сколько материалов, столько и способов монтажа проходного узла. Еще одно видео, в котором продемонстрирована другая техника гидроизоляции кирпичной трубы. Тут используют современные материалы, которые выпускают производители «Ондулина».

Гораздо проще сделать гидроизоляцию стыка трубы дымохода и кровели, если используется мягкая черепица или другой мягкий гибкий кровельный материал. На оштукатуренную трубу, промазанную для лучшего сцепления пропиткой, этот материал просто загибается, подравнивается. Можно по ркаю загнутого кровельного материала нанести слой герметика и закрепить все при помощи прижимной планки. Место, где соединяется кровельный материал, труба и планка также обрабатывают герметиком. В этом видео продемонстрирована техника герметизации дымовой трубы при использовании мягкой черепицы.

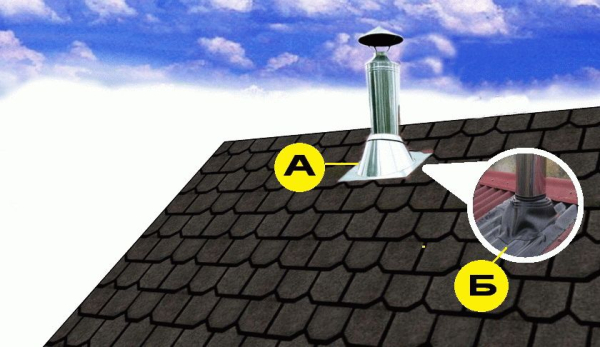

Проход через кровлю круглой трубы

Узел прохода через кровлю круглых труб может быть или металлическим или мягким – из резины или силикона. Металлические проходки кровли делают из оцинкованного железа, иногда на них наносят защитное покрытие, аналогичное по цвету и составу покрытию металлочерепицы.

Часто производители металлочерепицы предлагают специальные проходки: это тот же лист кровельного материала, к которому приделан эластичный колпак из резины, который служит отличным изолятором.

Для других кровельных материалов в качестве проходного узла кровли можно использовать гибкие проходки. Их на рынке сегодня множество. Разных цветов, составов, под разные углы наклона кровли, прямые проходки, с разными типами крепления (под саморезы, с нанесенным клеевым составом и т.д.).

Среди всех гибких проходок Master Flash (Мастер Флэш) имеет самые хорошие рекомендации. Его достаточно просто отличить: кроме нанесенного названия фирмы, на тыльной стороне кровельной проходки имеются дополнительные рифленые бороздки, которые повышают степень прилегания к любому кровельному материалу. С наружной части основание по краю имеет металлизированное покрытие, при помощи которого легко добиться любого требуемого рельефа.

Кровельные проходки для круглых труб

Чтобы установить гибкую проходку, срезают часть внешнего колпака – диаметр получившегося отверстия должен быть меньше диаметра трубы. Проходку натягивают на трубу с усилием. Чтобы сопротивление было меньше, можно намазать поверхность трубы мыльным раствором. После того, как проходка натянута, нижнему фланцу придается требуемая конфигурация. С тыльной стороны он промазывается герметиком, затем прижимается к кровле и фиксируется саморезами. Такой способ герметизации круглой трубы не очень трудоемкий, но достаточно надежный.

Силиконовые и резиновые проходки используют при температуре трубы до 100 о С. Если температура дымохода выше, придется или делать дополнительный слой изоляции между проходкой и трубой или, что вероятнее, использовать металлическую юбку и стакан.

Проход через потолок и кровлю для металлических или кирпичных труб. Проходные узлы разного вида и конструкции. Проход металлической трубы и кирпичной. Как

Проход трубы дымохода через потолок: строительные нормы и основные этапы монтажа

Проход дымохода через потолок — это очень ответственный момент в строительстве частного дома или же любой другой постройки (например, бани). В первую очередь это обусловлено тем, что работы, связанные с монтажом дымохода, должны соответствовать нормам пожаробезопасности и прочим требованиям, описанным в СНиП. Множество возгораний в различных частных постройках происходит из-за несоблюдения правил пожаробезопасности при монтаже дымохода.

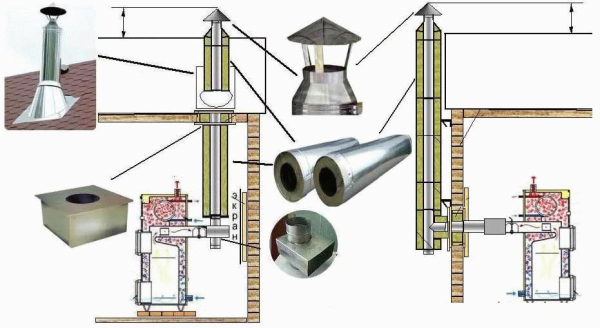

Вывод дымохода через потолок и крышу нужно производить с учетом правил пожарной безопасности

Основные положения

Проводка дымоходной конструкции через потолочное перекрытие и крышу должна выполняться с учётом всех норм и правил пожарной безопасности, описанные в СНиП 2.04.05–91. Для трубы в частном доме или бане необходимым условием является обустройство специального проходного узла. Рассмотрим основные положения, указанные в Правилах:

Обратите внимание! Вышеперечисленные положения необходимо учитывать при монтаже балок. Их шаг, как правило, составляет примерно 60 см. Чтобы получить нужную дистанцию от дымоходной конструкции до потолка при таких параметрах шага, необходимо использовать изолированные трубы. Для таких целей отлично подходят специальные сэндвич трубы, которые состоят из нескольких слоёв, включая изоляционный материал.

Показатели сечения выходного патрубка печи, как правило, составляют 115–120 мм. Если сэндвич труба имеет изоляционный материал толщиной 100 мм — наружный диаметр будет составлять 315–320 мм, а дистанция — 13 см.

Дымовая труба должна быть оснащена утеплителем из негорючего материала определенной толщины, подобным требованиям отвечают готовые трубы типа «сендвич»

Для бань актуальны трубы с толщиной утеплителя в 100 мм. В случае необходимости для бани можно использовать утеплитель 50 мм, однако это не рекомендуется специалистами. Самыми распространёнными трубами на строительном рынке являются сэндвичи, которые имеют толщину утеплителя от 35 до 50 мм. Найти изделие с десятисантиметровым слоем теплоизоляционного материала можно в профильном магазине, который занимается реализацией банного оборудования.

Дымоотводная труба, не оснащённая утеплителем, должна иметь дистанцию до горючих материалов потолочных перекрытий как минимум 250 мм.

Нормы по отступу от трубы до стен

По СНиП (приложение 16) существуют определённые нормы по отступу от поверхности трубы до предрасположенных к возгоранию материалов.

Это приложение описывает нормы дистанции трубы до стен. Материал стены может не быть пожароустойчивым, поэтому они, так же как и потолочные перекрытия, нуждаются в изоляции. Для этого используется минеральная вата и лист оцинкованной стали, монтируемый поверх утеплителя.

Варианты проходных узлов

Стоит обращать внимание на защиту материалов потолочного «пирога» от возможного возгорания. Защитную функцию в этом случае выполняет потолочная разделка или, как её иногда называют — узел прохода.

Узел прохода может иметь разную форму, но обязательное условие — это его огнестойкость

Подобные узлы прохода можно смонтировать самостоятельно или приобрести промышленную конструкцию. Промышленные узлы являются металлическим коробом с пластиной из нержавеющей стали (в некоторых случаях используется оцинкованная сталь). В центре короба находится отверстие, через которое проводят сэндвич трубу. Такой узел выполняет и опорно-формирующую функцию для теплоизоляционного материала, который заполняет пустоты между трубой и балками потолочного перекрытия.

Важно! В бане разрешается использовать проходные узлы только из нержавеющей стали. Это связано с тем, что оцинкованная сталь выделяет вредные для организма человека вещества при больших температурах, которые являются характерными для парилок.

Установка потолочной разделки производится довольно просто. Вначале в нужной точке потолка (обязательно между балками) выполняется квадратное отверстие, которое должно быть меньше на 1–2 см, чем декоративная панель проходного узла. Далее балки, а также доски закрываются изоляцией. Иногда требуется подбить утеплитель металлическими полосками.

При монтаже трубы для печи в частном доме изделие фиксируется на прямом участке дымохода в том месте, где будет происходить проход сэндвич дымохода. Затем смонтированная разделка поднимается на необходимый уровень. В конце проводится теплоизоляция краёв узла и закрепление полученной конструкции на саморезы.

В продаже можно найти узлы прохода самой разной конфигурации, требующие теплоизоляции или уже оснащенные ею

Узлы прохода могут обладать различной конфигурацией в зависимости от производителя. Существуют модели, в которых вокруг отверстия для дымохода располагается металлический цилиндр, а края декоративного элемента выступают за этот цилиндр. Также существуют узлы с наружными бортами, расположенными вокруг отверстия. Материал изготовления таких узлов может быть разным: металл, минерит. Металлические борта в обязательном порядке подлежат теплоизолированию, а минеритовые сами по себе являются неплохим изолятором.

Выбор теплоизоляционного материала

На сегодняшний день рынок стройматериалов отличается разнообразием теплоизоляторов, которые обладают различными техническими характеристиками и могут отличаться по ценовым показателям. Рассмотрим основные материалы, которые используются в теплоизоляционных целях при проводке сэндвич трубы через потолок и крышу:

Базальтовая или минеральная вата. Такие материалы используется довольно часто при обустройстве сэндвич труб. Температура, которую способны выдержать эти утеплители, доходит до 600 °C. Рассмотрим основные недостатки базальтовой и минеральной ваты:

Керамзит. Отличается высокими изоляционными характеристиками. При образовании конденсата, с последующим намоканием, керамзит, в отличие от минеральной ваты, быстро восстанавливает свои защитные свойства. Недостатком такого материала является то, что при монтаже проходных узлов требуются специальные ёмкости для него.

Изолировать разделку можно разными материалами, но лучше выбирать такие, которые не нанесут вреда здоровью человека

Минерит. В состав такого изоляционного материала входят: цемент, целлюлоза и разнообразные минеральные добавки. Минерит устойчив к температуре до 600 °C. При намокании не теряет своих изоляционных свойств, а при нагреве не выделяет вредных для человеческого здоровья канцерогенов.

Асбест. Сам по себе асбест обладает довольно неплохими теплоизоляционными показателями, однако при нагреве выделяет канцерогены. Использование асбеста в качестве утеплителя рекомендуется специалистами только в крайнем случае.

Песок или глина. Такие материалы эксплуатировались задолго до того, как появились современные теплоизоляторы. Теплоизоляционные свойства этих натуральных средств уступают специально разработанным современным утеплителям, однако, некоторые хозяева предпочитают использовать в качестве теплоизоляции именно природные.

Правила прохода сэндвич трубы через потолок

При разработке плана будущих монтажных работ стоит обратить особое внимание на размеры дымохода. В этом случае стоит ознакомиться с некоторыми правилами:

Утепленная часть дымохода устанавливается на толстостенную трубу, выходящую из топки

Важно! Категорически запрещается стыковка труб в тех участках, которые проходят через потолочное перекрытие.

Этапы устройства потолочной разделки для бани

Основные две задачи, которые должен выполнить строитель во время проводки сэндвич трубы через перекрытия и крышу — предохранение от воспламенения перекрытия (изоляция) и обеспечение нормальной конструкции трубы. Рассмотрим три основных этапа обустройства потолочной разделки для банного сооружения:

1. В первую очередь необходимо определить и подготовить место, в котором будет проделано отверстие для проводки сэндвич дымохода.
2. монтаж защитного узла.
3. В конце устанавливаем теплоизоляционный материал.

Подготовка места для потолочной разделки

Центральную точку, в которой будет проводиться сэндвич труба, находят с помощью отвеса. Место, которое было выбрано для прохода трубы, размечается, а затем выполняется отверстие. Если оно выполнено своими руками, рекомендуется задекорировать его со стороны парной комнаты для сохранения эстетики. Для этого можно использовать лист нержавейки или оцинковки. По размеру следует сделать лист, превышающий размер отверстия под дымоход.

Отверстие для дымохода должны быть немного шире, чем труба, которая будет проходить через него

При подготовке места стоит обратить внимание на несколько важных моментов:

Полезная информация! Идеальный вариант — это когда расположение отопительного оборудования и дымоотводной конструкции рассчитывается в самом начале при создании проекта постройки. В этом случае можно заранее рассчитать монтаж балок и обеспечить необходимую дистанцию между ними для установки сэндвич дымохода.

Если же монтаж дымохода будет проводиться в уже готовую постройку, тогда необходимым моментом считается внесение изменений в конструкцию потолка над печью. Часть балки (наиболее близкой к дымоотводной трубе) вырезают и укрепляют специальными перемычками.

Этапы монтажа готового проходного узла

На сегодняшний день в продаже существуют проходные узлы с круглой или прямоугольной формой сечения. Монтаж такого узла производится поэтапно. Рассмотрим основные этапы обустройства потолочной разделки:

1. В первую очередь торцы, выполненного в потолочном перекрытии отверстия, покрывают слоем теплоизоляционного материала.
2. Далее необходимо покрыть изоляцией нижний лист проходного короба, а также все места, которые соприкасаются с потолочным перекрытием. Изолятором может служить фольгированный базальтовый картон или минерит.
3. Затем в узел прохода проводится труба, и конструкция доводится до выполненного в пироге потолка отверстия. Сооружение фиксируется специальными саморезами в нужных местах. Как правило, узлы продаются с уже готовыми отверстиями под саморезы, что упрощает монтаж.
4. Показатель сечения отверстия проходного узла должны быть больше, чем аналогичный показатель сэндвич дымохода. Плотное прилегание трубы к проходному узлу не рекомендуется. Желательно, чтобы от стенки трубы узла до стенки сэндвич дымохода оставался зазор не менее 5 мм. В случае необходимости можно выполнить изоляцию зазора с помощью специального асбестового шнура.
5. Затем изоляция проводится со стороны чердака. После этого короб заполняется керамзитом или любым другим теплоизоляционным материалом.
6. После того, как труба проведена, на чердаке (в случае необходимости) можно выполнить декорирование узла разделки.

Узел разделки на чердаке обустраивается таким же образом, как и на потолке

Монтаж проходов для двухэтажных построек

Если здание двухэтажное, то в этом случае после проведения монтажа на первом этаже необходимо заняться вторым. Как провести сэндвич трубу через второй этаж? Рассмотрим основные пункты проводки сэндвич дымохода через второй этаж:

1. Как правило, второй этаж бань обустраивается под комнату отдыха. Также прокладка сэндвич дымохода может проходить в частном доме. В таких случаях производится переход с сэндвич трубы на одностенную трубу. Это делается для того, чтобы тепло от дымохода распространялось и обогревало помещения. Переход на одностенную трубу стоит осуществлять на высоте 1 м от пола второго этажа.
2. Перед проходным узлом чердака проводится переход обратно на сэндвич трубу.
3. Чердачный проходной узел устанавливается таким же образом, как и предыдущий.

Обратите внимание! Категорически запрещается проводить герметизацию стыков гидроизоляционного фартука дымохода с помощью обычного строительного силикона. Для этих целей нужно использовать специальный герметик.

1. Необходимо провести дымоход через гидроизоляционное покрытие и кровлю. В обязательном порядке необходимо выполнить теплоизоляцию и обустроить защитный фартук, который будет служить гидроизоляцией сэндвич дымохода. Для этих целей могут подойти самодельные фартуки и жаростойкий герметик.

Гидроизоляция после проводки трубы через крышу необходима для того, чтобы влага не проникала на чердак и не стекала по конструкции вниз. При проходе сэндвич трубы через крышу также необходимо соблюдать нормативы, описанные в СНиП.

Проход трубы дымохода через потолок. Строительные нормы. Виды проходных узлов. Выбор теплоизоляционного материала. Правила прохода и этапы обустройства потолочной разделки.

Правильно устанавливаем потолочно-проходной узел (ППУ) дымохода в бане

Традиционно в русской бане устанавливают металлические печи для нормальной работы которых необходимо правильно спланировать и установить потолочно проходной узел для функционирования дымохода. Принцип устройства будет зависеть от степени готовности потолка, а также от того, куда нужно вывести трубу — в мансарду или чердак, через кровлю или на второй этаж. За уровень соблюдение норм в отношении противопожарной безопасности при проходе трубы через перекрытия потолка и крыши отвечает распушка печной трубы в помещении бани.

Как обустроить проходное отверстие в помещении бани или сауны

Обустроить проход трубы через потолок в бане необходимо для установки нормально функционирующей и главное безопасной дымоходной системы. Пропустить этот этап нельзя, так как только в специально обустроенное проходное отверстие станет возможной установка трубы-перехода от патрубка в самой конструкции печи.

Отверстие в каменной стене должно располагаться строго напротив патрубка. Только в этом случае получится исключить образование перекосов во время установки переходной патрубок. Прежде правильно обустроить отверстие, выполняется разделка потолка с соблюдением алгоритма работ, описанного ниже.

Усилить отверстие можно с помощью накладных пластин со сквозными отверстиями. Правильно, чтобы труба была направлена в вертикальном положении.

Что касается пластин, то их можно изготовить своими руками из готового железного листа нужной толщины.

Устройство прохода круглой трубы через потолок бани с ППУ разного типа

Самый удобный вариант для того, чтобы выполнить устройство дымохода деревянной бани — готовый фабричный ППУ для дымохода с учетом диаметра трубы. До монтажа узла уделяют время подготовке поверхностей, контактирующих с древесной отделкой потолка, а также внутренней части поверхности короба, нуждающейся, требующей правильной теплоизоляции.

Когда необходимо выполнить монтаж ППУ заводского типа, перед началом работ его со всех сторон за исключением лицевой обкладывают теплоизолятором. Оптимальное решение — практичная и экологически безопасная базальтовая вата с повышенной стойкостью к высоким температурам. В составе такого теплоизолятора связующие, выдерживающие температуру до 1000 градусов. Дополнительным плюсом станет изоляция трубы фольгированной ватой для улучшения безопасности конструкции в ходе эксплуатации.

Как только потолочно проходной узел дымохода будет правильно и надежно изолирован, приступают к подготовке участка для монтажа:

1. Для этого выполняют разметку на поверхности потолка — в месте расположения дымовой трубы.
2. Контуры отверстия должны немного уступать параметрам лицевой панели узла для того, чтобы не возникло сложностей с фиксацией к обшивке саморезами.
3. По контурам вырезают отверстие, края изолируют тем же изолятором, что использовался для защиты проходного узла.
4. Чтобы повысить уровень безопасности, дополнительно используют листы из тонкого, но прочного металла.
5. В подготовленное отверстие монтируют потолочно-проходной узел для бани, при этом для удобства его изначально насаживают на трубу, после чего уже крепят конструкцию в полной сборке.

Готовый проход с трубой закрепляют саморезами, используя заранее подготовленные отверстия.

Подготовка и монтаж проходки потолка

Убедившись в том, что установить трубу удалось в правильном вертикальном положении, переходят к завершающей операции. Образовавшиеся в проходном узле пустоты плотно заполняют материалом для теплоизоляции — все той же базальтовой ватой (лучший вариант, когда необходимо устроить надежный противопожарный узел ППУ), либо используют керамзит.

Как вариант стоит рассмотреть и песок для заполнения пустот, но с пониманием того, что в отношении теплоизоляционных свойств он заметно уступает базальтовой вате и керамзиту. Кроме того по мере использования песчинки постепенно будут осыпаться вниз через щели, проникая в печь и засоряя ее изнутри.

Последующий алгоритм действий будет зависеть от варианта вывода дымохода. Возможны несколько способов реализации: установка трубы через крышу или дымоход в бане, на второй этаж или помещение мансарды. Основная разница между способами в принципе финишной отделки. Так, если вывод дымохода изначально выполнялся на чердак или крышу, то устройство прохода вышеперечисленными действиями можно считать законченным.

Если нужно провести трубу через потолок в мансарду или на второй этаж, то нужно будет позаботиться об эстетической составляющей — замаскировать трубу защитным металлическим экраном, закрепленным на полу с помощью саморезов. Только после этого имеет смысл переходить к следующему этапу — выводу трубы через основание потолка второго этажа, а затем и крыши через мансарду или чердачное помещение.

Устройство прохода трубы без использования заводского ППУ

Вывести дымоход наружу можно и без специальной проходной конструкции. В этом случае обязательным будет изоляция краев отверстий материалом, невосприимчивым к высоким температурами. Если следовать рекомендациям в отношении соблюдения пожарных норм, то расстояние от трубы до воспламеняющихся материалов не должно быть менее 36 см.

Изготовление ППУ своими руками: особенности процесса

Важно не забывать о том, что монтаж дымохода не должен противостоять движению трубы, которая в бане под воздействием высоких температур будет расширяться, требуя дополнительного пространства.

Со стороны потолка труба обязательно защищается негорючим материалом, а со стороны второго этажа или чердака наполняется теплоизолятором, устойчивым к высоким температурам. Наиболее доступный вариант — керамзит. Лучше него с пожароизоляцией справится только базальтовая вата с температурой плавления до 1000 градусов и дополнительным фольгированным слоем.

Особенности прохода для кирпичного дымохода

Среди материалов, способных продолжительное время сохранять температуру, поддерживая комфортный микроклимат в помещении, кирпич справедливо занимает одну из лидирующих позиций. Когда необходимо правильно оборудовать проход трубы для кирпичной печи, главное, на чем стоит сосредоточить внимание — это устройство специальной проходки для утолщения стены дымохода в зоне контакта с потолком.

Если изготовить проходку не представляется возможным, то в поверхности потолочного основания готовят отверстие с диаметром, чуть больше диаметра дымовой трубы, далее следуя по ранее описанном алгоритму для устройства проходки круглой печи через потолок:

При такой схеме устройства прохода, можно быть уверенными в том, что кирпичная труба надежно изолирована и сохранила эстетическую составляющую.

Тонкости организации кирпичного дымохода через крышу

Главные требования к проходу кирпичного дымохода через кровлю — герметичность и пожарная безопасность. Чтобы добиться эффективности по второму пункту в зоне контакта дымохода с легковоспламеняющимися материалами важно отслеживать уровень температуры, не допуская, чтобы столбик термометра поднимался выше 50 градусов Цельсия. В случае с кирпичными конструкциями эта задача решается просто — методом увеличения толщины стен с устройством специальной проходки и учетом наклона кровли.

Оформляя проход кирпичной трубы через крышу помещения бани, с каждой стороны ее укрепляют специальным коробом.

Важный момент — соблюдение требования в отношении расстояния между деревянными элементами и трубой, оно не должно быть более 25 см. Если добиться нужного расстояния не представляется возможным, монтируют дополнительные элементы, таким образом, минимизируя повреждение гидроизоляционного и теплоизоляционного слоя при последующем выводе трубы на крышу.

Во время монтажа дымохода его размещают в отдельном коробе. Мембраны и пленки внутри него бережно разрезают. В углах пленку надрезают под углом, а края загибают и крепят скобами к элементам стропильной системы. Чтобы улучшить герметизацию края и надрезы укрепляют клейкой лентой. От добросовестности работ на этом этапе будет зависеть не только надежность и долговечность конструкции, но и безопасность всего помещения.

Еще один вариант стоит рассмотреть на случай, когда температура трубы в зоне кровли не превышает 50 градусов. Только тогда можно края пеленок зафиксировать на трубе с помощью клейких лент и герметиков, делая особый акцент на качестве герметизации. Пространство между кирпичной трубой и стропилами закладывают устойчивыми к влаге и высоким температурам теплоизоляционными материалами, в том числе и описанной выше базальтовой ватой с фольгированной поверхностью.

В заключение остается отметить, что принцип устройства проходного узла через потолок на второй этаж, чердак или через крышу отличается незначительно и зависит от материала изготовления, диаметра. Основным же условием для безопасной эксплуатации печи в помещении бани станет устройство надежной теплоизоляции прохода в основе с устойчивыми к высоким температурам и открытому огню материалами и соблюдение правил в отношении его герметичности при выводе трубы наружу.

Устройство прохода круглой трубы через потолок бани с ППУ разного типа. Особенности прохода для кирпичного дымохода. ППУ своими руками.

Потолочно-проходной узел для дымохода — как выбрать и правильно установить конструкцию

Проход через потолок в бане или доме должен делаться с соблюдением норм противопожарной безопасности

Не знаете, как правильно сделать проход дымохода из дома или бани через потолочное перекрытие? Я расскажу вам о самом простом и надежном варианте — специальном проходном узле. Используя его, вы сделаете качественный и безопасный дымоход и надежно защитите постройку от пожара.

Использование готового проходного узла делает конструкцию намного безопаснее

Как выбрать и поставить проходной узел

Самое главное, что вы должны помнить — проходные узлы в банях и домах устраиваются со строгим соблюдением норм пожарной безопасности. Любые нарушения чреваты наложением штрафа и предписанием на переделку конструкции. Ошибки чреваты возникновением пожара, поэтому экономить на этой части работ ни в коем случае нельзя.

Безопасное устройство дымоходов расписано в СНиП 41-01-2003 «Отопление, вентиляция и кондиционирование». В этом нормативном акте есть вся необходимая информация, мы разберем то, что важно для нас:

Кирпич нагревается намного меньше, поэтому отступ от дымохода до перекрытия может быть небольшим

Сэндвич-труба хорошо держит тепло и обеспечивает высокий уровень пожарной безопасности

Что нужно для проведения работ

Конструкция может иметь разные размеры, они зависят от наружного диаметра дымохода, он может составлять от 115 до 300 мм.

В качестве материала изготовления может использоваться нержавеющая или оцинкованная сталь, первый вариант намного предпочтительнее, а второй дешевле. Цена оцинковки начинается от 1000 рублей, в то время как за нержавейку придется отдать 3000 и больше.

Если весь дымоход из сэндвич-трубы, то дополнительно ничего приобретать не надо.

Можно использовать и другие материалы, но этот вариант самый дешевый и при этом обладает всеми необходимыми показателями для обеспечения безопасности конструкции.

Керамзит продается в строительных магазинах, выбирайте варианты средней или мелкой фракции.

Монтаж производится либо саморезами, либо дюбель-гвоздями — все зависит от материала изготовления стен.

Из инструмента необходимо следующее:

Процесс монтажа

Установка проходного узла для дома или для бани своими руками производится по схеме, представленной ниже.

Если разбить работу на мелкие этапы, то вы без труда разберетесь во всех нюансах процесса

Инструкция по проведению работ выглядит так:

Закрепляя бруски, подбирайте их с таким расчетом, чтобы они не выходили за плоскость будущего потолка.

По правилам пожарной безопасности стык не должен располагаться вровень с перегородкой, он должен быть ниже, чтобы впоследствии вы могли контролировать соединение.

На этом процесс монтажа конструкции можно считать успешно завершенным, на всю работу уходит 1-2 часа, вы получаете конструкцию, полностью соответствующую нормам пожарной безопасности.

Для увеличения надежности и создания дополнительного барьера для температуры некоторые производители обшивают короб листами минерита. Этот материал выдерживает температуру до 150 градусов и надежно изолирует наружную поверхность от высоких температур. Такие конструкции идеально подходят для дерева.

Дополнительная обшивка из минерита делает проходной узел еще надежнее и безопаснее

Вы узнали всю необходимую информацию по проходным узлам и сможете без труда подобрать оптимальный вариант конструкции и установить его без посторонней помощи.

Потолочно-проходной узел для дымохода: как выбрать и установить

Как монтировать самый пожароопасный участок дымохода: проходной узел

Речь поведу о самой пожароопасной части дымохода: разделке стены – разделки потолка ака проходной узел или проходной короб. Исходя из того, что я знаю из интернетов и на своём опыте, именно неграмотная разделка – причина большинства пожаров. Особенно в банях.

Как выглядит проблема?

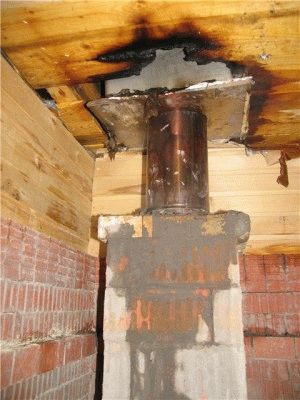

Труба дымохода проходит через стену или потолок, нагревает узел, древисина обугливается и на вторую-третью или сто третью растопку, вспыхивает. Притом вспыхивает подло — в подчердачном помещении или со стороны улицы. То есть сидите вы в помещении, а в это время горит строение там, где вам не видно.

Теперь про то почему оно так выходит.

1) Проходной узел пройден не сэндвичем, а голой трубой

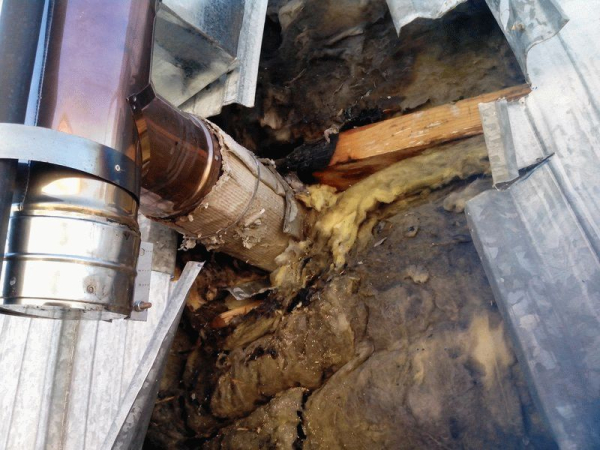

2) Проходной короб набивают песком или землёй, а не керамзитом или минватой или на худой конец битым в мелкие куски кирпичём. Для тех кто не очень понимает почему песок или земля не подходит — видео приготовления кофе на песке

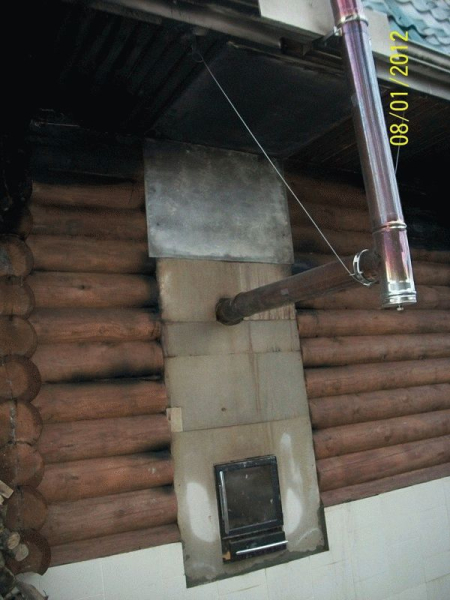

3) разделка выполнена без. короба! Такую разделку любят делать очень экономные погорельцы.

А чо? Обмотаем асбестиком и окей!

4) Сделать все ошибки из первых трех пунктов одновременно!

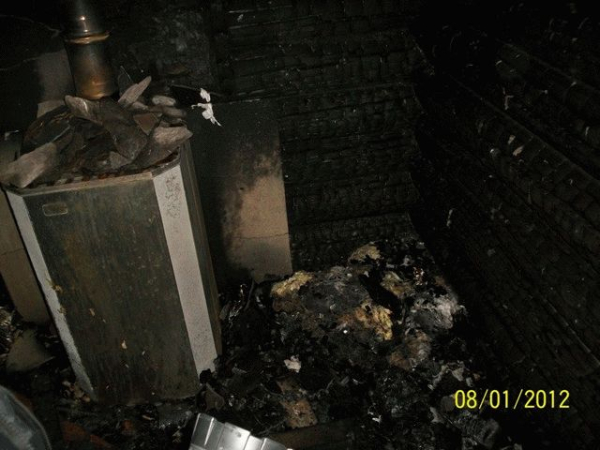

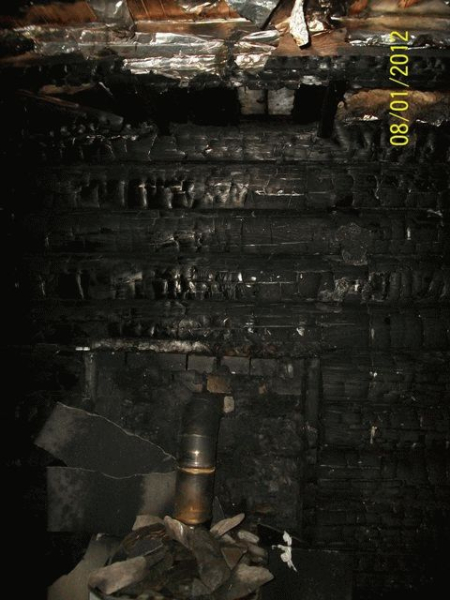

Хорошая баня была, печка дорогущая!

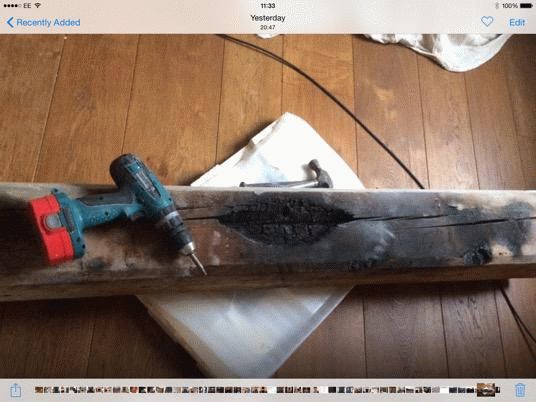

Вот так выглядит причина пожара – потихонечку, день за днём обугливающаяся балка, которая в один день берёт и вспыхивает

5) Отсутствие желания разобраться как таки делают проходку.

Проходка бывает 2х видов: Самодельная и промышленная и 2х категорий: гостовская и не гостовская.

Определяется гостами и снипам. Если интересно почитать госты-снипы, то пожалуста

В чём фишка гостовского проходного узла?

Вот линк на гостовский проходник.

Не гостовский проход перекрытий для дымохода.

Короб пол метра на пол метра с отверстием. Снизу нержавейка, а сам он из оцинковки. Бывает 3х типов (предпочтений нет).

Короб сделанный овалом — врезается точно так же как обычный короб: квадрат выпиливается по сторонам не овала, а плоской части, в него вставляется устройство и крепится саморезами.

Любой из негостовских коробов монтируется следующими вариантами:

А) Берётся Минерит или флама и оббивается проходник, после чего вставляется в вырез.

Расстояния все забиваются минватой или керамзитом

Б) Вырез в потолке или в стене, оббивается изнутри минеритом и только потом вставляется проходник.

Ну и все расстояния забиваются минватой или керамзитом.

Самодельные проходники дымохода. Бывают гостовские: метр на метр, а бывают не гостовские — пол метра на пол метра.

Глаза поднимите вверх и вы на предыдущей фотографии увидите самодельный проходник. Промышленный внутри — там чисто для перестраховки.

Ещё проще,оббить вырез со всех сторон минеритом или фламой, и закрыть «крышками» из фламы и минерита, главное прорезать в «крышках» отверстия для дымохода.

Помните: лучше перебздеть с монтажём узла, чем недобздеть.

Если кажется, что нехватает термозащиты — добавьте её однозначно.

Значит теперь самое вкусное, ради чего вы пришли сюда: посмотреть как ставят разделочный узел!

Прошу заметить, нигде внутри древесину термозащитой не оббивают. А я вот разобрал свой узел в бане и увидел, что не смотря на керамзит и минвату обугливание древесины немного есть, проходка пол метра на пол метра. Поэтому я оббил и теперь спокоен.

Чего и вам советую, оббиивайте вырез изнутри термозащитой, после чего вставляйте короб.

Монтаж гостовского дымохода – обратите внимание насколько огромно отверстие. А другой бы проход не подошёл — диаметр то камина 200мм!

Монтаж не гостовского проходника .

Обратите внимание: изгиб был нужен для того, чтоб не вспыхнула древесина, а так же чтоб если дымоход стоял по прямой – его бы снегом вырвало, ибо угол кровли очень острый

Тоже самое на фотках:

А теперь посмотрим, что делать нельзя

Нельзя тупо набить минвату в отверстие стены.

Нашёл фото идеально сделанного, на мой взгляд, проходного не гостовского узла купленного в магазине.Про фото трубы, молчу, ибо к теме не относится.

Проход сделан на базе вот такого короба

Зашито не крышкой из нержавейки, а листом минерита, это наверное по желанию хозяина

А может крышку сверху положили.

Короче то, что вы видели, вот так и делайте.

Речь поведу о самой пожароопасной части дымохода: разделке стены – разделки потолка ака проходной узел или проходной короб. Исходя из того, что я знаю из интернетов и на своём опыте, именно неграмотная разделка – причина большинства пожаров. Особенно в банях. Как выглядит проблема?
