Подключение электроплиты и стиральной машины в системе TN-C

Система заземления электроустановок TN-C давно объявлена вне закона и запрещена к использованию. Но запретить легко, а что делать тем, чье жилище сдавалось в эксплуатацию задолго до введения новых норм и правил?

Ведь для эксплуатирующей организации проведение модернизации общедомовой электропроводки и приведение ее хотя бы к системе TN-C-S – это непосильная трата времени, сил и денег. И поэтому перед людьми, проживающими в домах старой постройки, часто стоит задача включения современной бытовой техники в двухпроводную сеть с системой заземления TN-C. И больше всего вопросов возникает при подключении мощных приборов, имеющих металлический корпус.

Относится последнее, прежде всего, к электрической плите и стиральной машине. Итак, как же включить эти устройства в бытовую сеть системы TN-C?

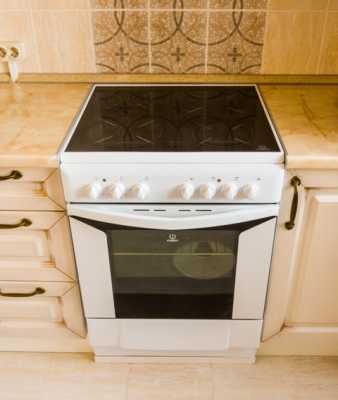

Подключаем электрическую плиту в TN-C

Последовательность действий такая:

1. Определяемся с местом расположения плиты. Плита считается стационарным электроприемником. К тому же и мощность ее относительно велика. Поэтому для установки плиты на ближайшую стену монтируется специальная штепсельная розетка повышенного токового номинала (обычно 32-40 ампер) с заземляющим контактом. Для трехфазной сети розетка будет содержать 5 контактов, а для однофазной – три.

2. В квартирном щите для питания плиты устанавливаем отдельный автоматический выключатель характеристики С. Для трехфазной плиты и такой же сети будет необходим трехполюсный выключатель номиналом около 16 ампер, а для подключения плиты в однофазном режиме понадобится однополюсный автомат с номиналом 25-32 ампера.

3. Монтируем кабель для подключения плиты. Для однофазной плиты это будет ВВГнг 3*4, а для трехфазной – ВВГнг 5*2,5, так как в последнем случае токовая нагрузка будет меньше. Кабель тянем от квартирного щита до штепсельной розетки плиты. О способах прокладки и монтажа кабеля поговорим позже.

4. Подключаем кабель к розетке и закрываем ее крышку. На этом этапе надо быть очень внимательным. Чтобы не ошибиться и не запутать самих себя, лучше все делать в соответствии со стандартами: в трехжильном кабеле к фазному разъему розетки подключаем коричневую жилу (она может оказаться и белой), к разъему рабочего «нуля» – синюю жилу (белую с синей полосой), ну а к разъему заземления – желто-зеленую жилу. В пятижильном кабеле фазные жилы обычно имеют белый, красный и коричневый цвет.

Фазные разъемы штепсельных розеток повышенного токового номинала не имеют никаких пометок. Разъем для рабочего нулевого проводника помечен латинской буквой N (нейтраль). Разъем для защитного заземления помечен специальным символом «земля» (вертикальная линия, перпендикулярная длинной горизонтальной, ниже которой располагаются горизонтальные параллельные линии меньшей длины в порядке убывания).

Соблюдение маркировки разъемов и цветовой маркировки кабельных жил – технически не всегда обязательная мера, за исключением случаев, когда разъем N является более мощным для восприятия большей токовой нагрузки.

5. Обращая внимание на маркировку электродов штепсельной вилки и соблюдая цветовую маркировку жил, подключаем штепсельную вилку к гибкому кабелю электрической плиты. Здесь все аналогично подключению розетки.

6. Подключаем гибкий кабель плиты к ее задней панели. Здесь многое зависит от модели плиты и количества фаз в сети. Подробно об этом мы говорили в предыдущей статье (Как самостоятельно подключить электропечь и стиральную машину). Концы гибкого многопроволочного кабеля перед установкой в клеммные зажимы желательно облудить для достижения надежного контакта. Вновь следует обращать внимание на цветовую маркировку жил и пометки на клеммах плиты. Большинство электроплит имеет на своей задней панели схему подключения для однофазного и трехфазного режимов. Такая схема может оказать существенную помощь.

7. Разделываем кабель для подключения плиты в нашем квартирном щите, зачищаем концы. Фазные жилы подключаем к полюсным зажимам автоматического выключателя, а нулевую рабочую жилу «садим» на общую шину, где соединяются все нулевые проводники. Остается только один момент: что делать с желто-зеленой жилой? В системе TN-S она подключается к шине заземления. А что делать, если у нас система TN-C?

Заземление плиты в TN-C

Очень часто даже профессиональные электрики при работе в системе TN-C позволяют себе такие вольности: заземляют корпус приборов на рабочую нулевую шину. Это опасно тем, что при обрыве рабочего нулевого проводника «фаза», пройдя через нагрузку, окажется на «заземленном» корпусе, что практически неизбежно приведет к поражению электрическим током.

К тому же возможна и ситуация, когда электрики обслуживающей организации путают и меняют местами нулевой рабочий и фазный проводник. В подобном случае при заземлении на рабочий ноль мы будем иметь не «зануление» а, если можно так выразиться, «зафазение». Результатом вновь может стать электрический удар в самый неожиданный момент.

Но обеспечить корпусу электроплиты защитное зануление все-таки надо. Иначе из-за старения изоляции внутренних проводников корпус этого прибора может все равно приобрести опасный электрический потенциал. Поэтому предпринимаем такие действия:

1. Можно выяснить, имеет ли надежное заземление корпус электрического щита вашей квартиры. Такую информацию могут предоставить в эксплуатирующей организации: ЖЭК, ТСЖ и т. д. Если вам ответят утвердительно и заверят вас в том, что корпус щита заземлен, то желто-зеленую жилу кабеля можно смело соединить через болт с этим самым корпусом. Но если корпус не заземлен, или если сотрудники эксплуатирующей организации не могут внятно ответить на ваши вопросы, то «садить» РЕ на корпус щита не стоит. Такое заземление может оказаться неэффективным или даже опасным по причинам, которые указаны выше.

2. Если квартира расположена на первом этаже, то, как вариант, можно рассмотреть установку собственного, индивидуального заземляющего устройства. Изготовление этого устройства лучше доверить специалистам, так как потребуется произведение не только электромонтажных, но и сварочных работ. Из квартирного щита на улицу выводится многопроволочный провод в желто-зеленой изоляции, который оконцовывается наконечником. Сечение провода выбирается равным сечению фазных питающих проводников.

За внешней стеной здания в земле устанавливается само заземляющее устройство, которое обычно представляет собой три стальных прутка длиной не менее 2,5 метров и диаметром не менее 16 мм. Соединяются эти прутки стальной полосой 5*40 мм.

От заземляющего устройства вверх до уровня заземляющего проводника выводится проволока-катанка 8 мм в диаметре. Проволока оконцовывается приваренной пластиной с отверстием под болт. Катанка соединяется болтом с заземляющим проводником из квартиры на высоте не менее 2,5 метров от земли.

В квартирном щите вновь смонтированный провод заземления садится на отдельную нулевую шину, которая приобретает значение РЕ. К этой шине и подключаем заземляющий проводник от электроплиты.

Такая система заземления уже носит название ТТ и обойдется недешево. Главное – помнить, что сопротивление заземляющего устройства строго нормируется и не должно превышать 8 Ом для однофазной сети. Измерить это сопротивление самостоятельно вряд ли удастся, поэтому без наемной рабочей силы не обойтись никак.

3. Попытки произвести заземление электроплиты на трубы водопровода холодной воды или даже канализации, горячей воды или отопления лучше не предпринимать. Хотя эти трубы и должны быть заземлены, сопротивление их заземления никем по факту не контролируется. Таким образом, можно не только сделать неэффективное заземление, но и нанести вред своему здоровью или здоровью соседей. То же самое можно сказать о заземлении от прочих инженерных коммуникаций: вентиляционных шахт, шахт лифтов и т. д.

4. Если с заземлением ничего не получается (щит не заземлен, выполнить заземление по ТТ не удается), то желто-зеленый провод оставляем заглушенным в щите до лучших времен. По отношению же к плите предпринимаем ряд действий.

Располагаем плиту в таком месте, чтобы исключить возможность одновременного прикосновения к ее корпусу и токоведущим частям, не находящимся под напряжением. Речь идет о металлическом смесителе, раковине мойки для посуды и, конечно, трубах горячей и холодной воды. Возле самой плиты неплохо будет обеспечить напольное покрытие-диэлектрик. Конечно, диэлектрический коврик на кухне – это уже слишком, но обычный сухой коврик не помешает.

При отсутствии заземления вместо обычного автоматического выключателя лучше использовать дифференциальный с номиналом срабатывания на 30 миллиампер. Такой выключатель может спасти вас, когда ток утечки с корпуса плиты пойдет через ваше тело (если такое случится).

В любом случае при отсутствии заземления на корпусе электроплиты необходимо быть предельно осторожным во время ее эксплуатации. Если плита не эксплуатируется какое-то время, то ее лучше вовсе выключать из штепсельной розетки.

Подключаем стиральную машину в TN-C

Подключение стиральной машины в TN-C имеет лишь некоторые особенности. Прежде всего, вне зависимости от возможности/невозможности устройства заземления машинки, необходимо подключать ее через дифференциальный автоматический выключатель, поскольку стиральная машинка обычно устанавливается в ванной. А ванная комната – это помещение с повышенной опасностью. Дифференциальный выключатель, как и в случае с плитой, устанавливается на свободное место в квартирном щите. Необходимый номинал автомата – 16 ампер, дифференциальный ток срабатывания – не более 30 миллиампер.

Трехфазных бытовых стиральных машин нет в природе, поэтому для подключения «стиралки» достаточно установить обычную розетку на 16 ампер со шторками и заземляющим контактом. Кабель, соединяющий эту розетку и дифавтомат в щитке, будет трехжильным – ВВГнг 3*2,5.

Если отсутствует возможность заземлить корпус стиральной машины в системе TN-C, мер предосторожности по отношению к ней необходимо еще больше, чем по отношению к плите. Включать в розетку такую стиральную машину лучше только на время ее использования. Причем во время работы машины лучше не принимать душ и не прикасаться к корпусу этого бытового аппарата.

Александр Молоков
