Печи для бань своими руками из металла



Оглавление:

Table of Contents

Как сделать печь для бани своими руками – подробности от мастера

В настоящее время на рынке присутствует множество металлических печек для бани, но все они стоят недешево. Если вы обладаете хорошим опытом по сварке металла, то можно сделать печь из железа в баню своими руками. В этой статье мы подробно опишем, прилагая соответствующие фото, как это сделать, имея свои размеры и чертежи.

Печи для бань своими руками из металла

Отличия печей из металла для бани и сауны

Парилки в бане и сауне значительно отличаются между собой. Сауна сопровождается высокой температурой – свыше 85 ºС. Такие показатели делают невозможным сильно увеличивать еще и влажность, так как неминуемо получение ожогов кожи. При этом веник в таких условиях осыпается всего за 5 минут. Поэтому влажность доводят до 5-15 %. Русская баня отличается температурой в районе 55-65 ºС, что дает возможность поднять относительную влажность до 50-60%.

Для создания тех или иных условий в парной используются разные печи, а также применяются разные подходы к их установке. Если обустраивается сауна, то понадобится соблюсти максимальную площадь контакта корпуса печи с воздухом и обеспечить быструю циркуляцию воздушных потоков вдоль стенок.

Печи для бань своими руками из металла

Все сводится к тому, чтобы нагреть воздух в парилке как можно скорее. Небольшая открытая каменка, располагаясь над топкой, способна прогреть камни до 200-250 ºС. Она дает возможность получить немного пара – как правило, для сауны этого достаточно, потому что нужно добиться всего 15 % влажности.

В русской бане микроклимат создается иной – достигаются небольшие температуры, и вырабатывается много пара. При этом он должен состоять из очень мелких капелек, разогретых до 130-150 ºС – такой пар называют «сухим». Подобный микроклимат придает телу легкости и сил. «Сухой» пар можно получить лишь раскалив камни до значений более 500 ºС . Для достижения таких показателей камни складывают в топку, то есть в закрытую каменку.

Печи для русской бани, сделанные своими руками

Самое главное при изготавливании по чертежам металлических печей для бани своими руками – это учесть, что невозможно при разогретых металлических стенках поддерживать нужную температуру в пределах 60-65 ºС (прочитайте: “Чертежи банной печи из металла – строим печь своими руками”). Обязательно придется перетапливать, что сопровождается излучением сильных ИК волн, при котором довольно тяжело находиться рядом с печью.

Решить эту проблему можно двумя методами:

  • Произвести футеровку топки. Процесс заключается в обкладывании топки изнутри огнеупорным кирпичом. Достаточно укладки на ребро, при этом толщина футеровки составит 6 см, хотя встречается и узкий шамот, толщиной 3 см. Как бы то ни было, нагрев стальных стенок является незначительным, больше всего прогревается каменка. Поэтому сразу следует спроектировать топку, чтобы она была увеличенных размеров, потому как большая часть ее объема отводится на футеровку. Недостатком такого способа считается то, что в результате вырабатывается горячий дым, что понижает пожаробезопасность. Лучше всего провести его охлаждение путем установки бака или каменки на трубу. Немного сложнее – установить отопительный щиток, проходя через который, дым остывает до 80-120 ºС.
  • Установить кирпичный экран вокруг печи из железа для бани. Его собирают из керамического кирпича, при этом в стенке оставляют окошки для монтирования дверок, которые позволят в будущем контролировать уровень прогрева воздуха. Можно сделать вывод, что такой вариант является лучшим из-за возможности регулирования температуры, однако он менее практичен, так как задняя стенка очень сильно перегревается, поэтому приходится в конструкцию включать жаропрочную сталь. В таком случае получается, что для более продолжительного срока службы железной банной печи, нужно выбирать довольно толстый металл. Его, как показывает практика, лучше устанавливать в верхней и нижней части топки.
  • Печи для бань своими руками из металла

    Отдельно стоит упомянуть швы. Самодельная железная печка в баню довольно часто начинает прогорать именно от некачественных швов. В производственных условиях такую проблему решают, используя гнутую конструкцию. Сверху печи стараются минимизировать количество швов.

    При изготовлении печки из металла для бани своими руками, вам будет практически не под силу изогнуть 6-10 миллиметровую сталь, поэтому, как правило, остается делать предельно качественные швы.

    Каких размеров каменку и в каком месте лучше ставить

    Требуемый объем камней определяется размерами парной и качеством утепления. Величина, как правило, варьируется от 20 до 40 кг на 1 кубический метр помещения. Естественно, что, чем их больше, тем легче выработать нужный объем пара.

    Ввиду того, что разные камни отличаются по плотности, при одной массе они будут занимать разный объем. Определено, что для парилки, имеющей объем 12-14 м 3 , потребуется установить каменку 30×40×30 см. Эти размеры в различных ситуациях можно немного корректировать.

    Изготавливая банную печь из металла своими руками, нужно будет подобрать индивидуальный объем каменки, исходя из размеров печи. Чтобы не допустить ошибки, лучше оттолкнуться от готовых чертежей. При использовании экспериментального подхода стоит учитывать, что объем топки должен превышать таковой каменки приблизительно на 30-50 %.

    Печи для бань своими руками из металла

    Перед тем как построить печку в бане, стоит просчитать наилучшее расположение каменки в топке. Из практики стало ясно, что лучше всего ее разместить сверху, возле задней стенки, где самая большая температура.

    Стоит помнить, что каменку нужно будет обслуживать, и ее следует оборудовать так, чтобы туда можно было подавать воду. Люк лучше всего расположить так, чтобы была возможность без особого труда дотянуться рукой до самого удаленного края, и чтобы воду можно было подавать без возможности получить ожог.

    Как правило, в каменку добавляют трубки, разведенные внутри емкости, которые доставали бы до всех камней. Со стороны подачи воды трубка оборудуется воронкой. После разведения трубок, они обкладываются камнями. После подачи по трубкам воды, она попадает на камни в каменке и превращается в пар.

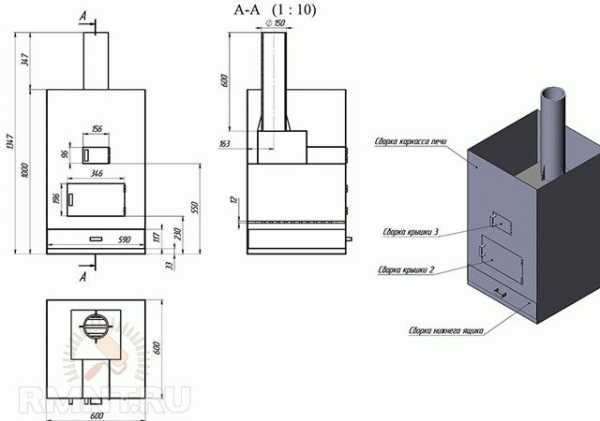

    Чертежи самодельных стальных печей для бани

    Рассмотрим вариант печи, которая будет актуальна для парилки объемом 2×3×2,3 м. Для ее конструкции используются листы стали толщиной 3 мм.

    Для запуска процесса горения конструкцией предусмотрен дополнительный воздуховод, который берет свое начало с улицы. Чтобы во время нагрева сталь не изгибалась, вверху топки к бокам приваливают ребра жесткости в виде уголков.

    Печи для бань своими руками из металла

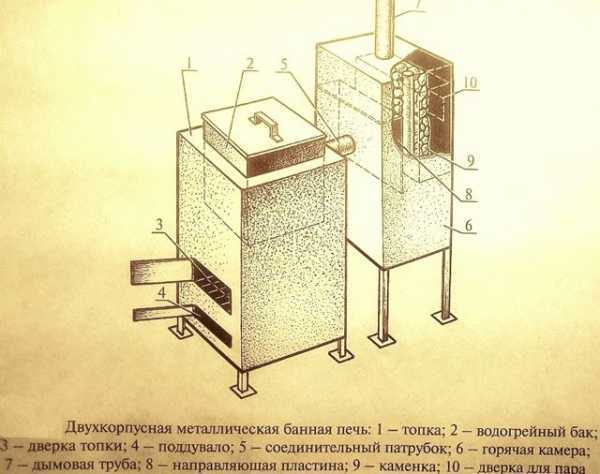

    Рассмотрим еще одну схему, по которой можно изготовить металлические банные печи своими руками. Это модели с забором воздуха из верхней части топки. Их еще именуют печами с дожиганием газов. На задней стенке к ней приварена стальная платина. В печь воздух поступает из-под колосников, и подается через воздуховоды, идущие в щель между этой пластиной и задней стенкой топки.

    Такая интересная конструкция справляется одновременно с двумя задачами: производит охлаждение задней стенки, не давая ей прогорать, а также подается воздух уже прогретым в верхнюю часть, где сконцентрированы очень горячие газы в виде дыма. 80 % их объема являются горючими.

    Печи для бань своими руками из металла

    После смешения с воздухом происходит их воспламенение, что приводит к повышению температуры в топке и прогреву камней до более высоких показателей. Если при этом используются сухие дрова в качестве топлива, то их потребуется значительно меньше. На таком принципе работы построено немало печей продолжительного горения, но для банных печей он стал применяться лишь недавно. Существует и схожая модель без дожига. Изучив ее чертеж можно лучше понять пропорции и размещение разных элементов.

    Данная конструкция предполагает построение топки с объемом на 30 % больше, чем каменка. Соотношение можно считать приемлемым. Дымоход располагается со смещением назад, что иногда вызывает сложности при его установке – ему может мешать потолочная балка. При этом может понадобиться произвести изгибание дымохода, что не приветствуется.

    Кроме того, перед тем как сделать печь для бани, следует определиться, нужен ли в парной бак для подогрева воды. Некоторые подстраивают уровень влажности, открывая и закрывая крышку бака. Другие специалисты утверждают, что таким образом вырабатывается тяжелый пар, поэтому они советуют устанавливать бак в моечной комнате, а прогрев воды производят посредством вмонтированного в топку теплообменника, соединенного трубами с баком.

    Печи для бань своими руками из металла

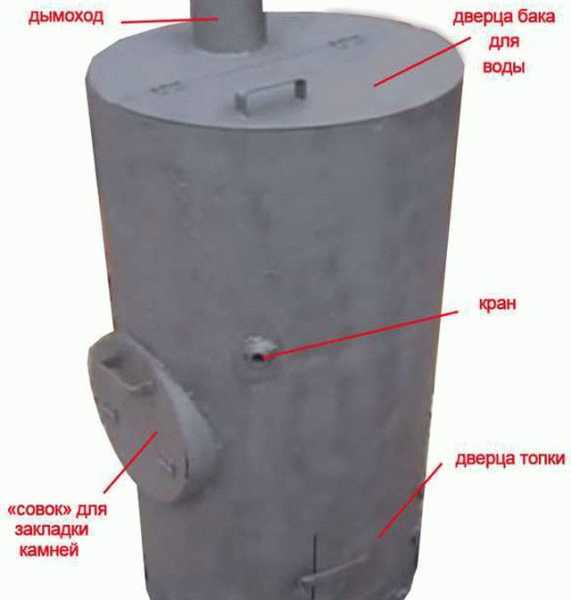

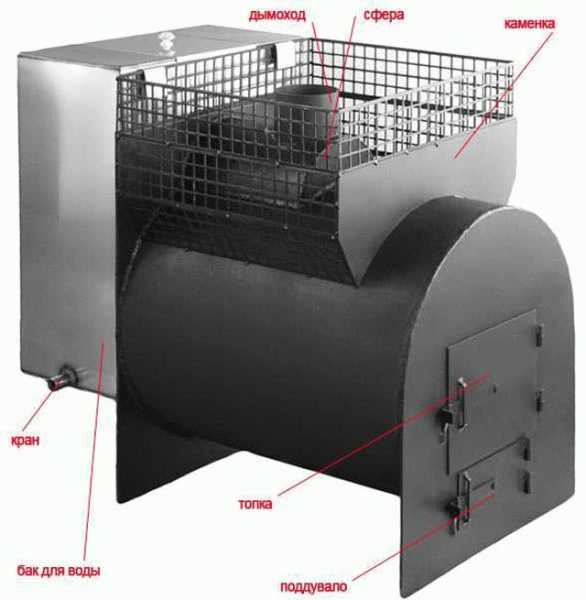

    Теперь рассмотрим схему металлической печи с баком для воды. Конструкция считается довольно грамотно проработанной. Благодаря искрогасителю дым проходит немного большее расстояние, тем самым лучше прогревая стенки топки. Вместо бака, конечно же, можно уложить камни.

    Стоит рассмотреть вариант установки бака сзади печи. Дымоход смещен назад, проходя сквозь бак. Из-за большой высоты бака будет эффективная теплоотдача, следовательно – дымоход не будет перегреваться при выходе из него.

    Каменка имеет конструкцию, предполагающую небольшие ее размеры, что вполне достаточно для небольших парилок. У нее есть крышка, но ввиду особенностей расположения, ее бывает сложно закрывать после подачи воды. Но такую конструкцию легче обслуживать.

    Изготовление печи для сауны

    Основная задача печей – как можно быстрее довести температуру до нужных показателей и удерживать ее на таком уровне. Для ускорения этого процесса применяются вентиляторы, которые, обдувая стенки, ускоряют прогрев.

    Для этих целей предназначен и кожух-конвектор. Зазор между ним и стенкой топки должен составлять 1,5-2 см. Через зазор происходит всасывание воздуха, который в процессе движения прогревается, при этом стенки остывают.

    Печи для бань своими руками из металла

    Чтобы сделать печку в баню своими руками как можно качественней и практичней, ее корпус изготавливают из толстого металла, а кожух из тонкого, потому что он не подвергается перегреву.

    При размещении каменки над топкой, в корпусе можно проделать отверстия для вентиляции. При этом доля воздуха, поднимаемая по стенкам, будет направляться в каменку, обдувая камни и увеличивая их температуру. Такая вентилируемая каменка отлично подходит для саун.

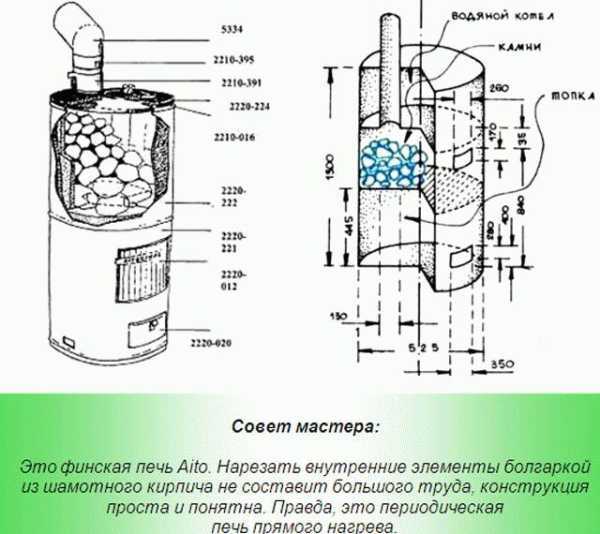

    Схемы и чертежи печей

    Печи для сауны имеют немного упрощенную конструкцию. Размеры печи из металла для бани, и сама топка, должны быть достаточными для закладки больших поленьев. Сверху топки приваривают борта каменки, объем которой, как правило, составляет от 20 до 25 л. Соотношение в размерах может быть разным, для этого не существует каких-либо конкретных правил.

    Чтобы сделать печь из металла для бани как можно правильней, не стоит устанавливать бак для нагрева воды. В противном случае, у вас не получится контролировать уровень влажности в сауне, что при экстремальных температурах может привести к ожогам.

    Есть еще вариант – установить каменку внутри топки. Можно предусмотреть крышку, при этом у такой печи может быть два режима работы: с открытой крышкой – чтобы процесс парения был сухим, и с закрытой крышкой – чтобы выработать больший объем пара.

    Как сделать печь для бани: металлическая банная печь своими руками, печка из металла, чертежи, как сделать из железа, как построить, размеры железных банных печей, фото и видео

    Печь для бани из металла: инструкция по изготовлению

    На сегодняшний момент существует множество конструкций металлических печей: дровяные, электрические и газовые. Дровяные приборы требуют много топлива, тщательного ухода, но дают «живой» огонь. Электрические аппараты — это корпусы, оснащенные нагревательными элементами и теплоизоляторами. Газовые печи наиболее современны и надежны, имеют термостаты для регулировки мощности и защитные устройства, срабатывающие при затухании газа.

    Достоинства и недостатки металлических печей для бани

    Печи для бань своими руками из металла

    Металлические печи для бани имеют весомые преимущества перед другими отопительными конструкциями:

  • Малые габариты и мобильность печи из металла делают ее незаменимой для небольших бань.
  • Недостатками металлических печей являются:

    1. Быстрое остывание, связанное с неспособностью печи удерживать тепло. Требуется постоянная поддержка горения топлива.

    Материал для металлической печи в баню

    Печи для бань своими руками из металла

    Для изготовления печки используется металл толщиной более 5 мм, при меньшем значении аппарат больше 5-7 лет не прослужит. Солидные производители печей предлагают изделия из десяти-миллиметровой стали для топок и немного тоньше — для водяных баков и бункеров для камней.

    Конструкция печи-каменки из металла для бани

    Печи для бань своими руками из металла

    Банная печь из металла состоит из трех основных частей, таких как камера сгорания топлива, бункер для камней, бак для нагрева воды.

  • Камера сгорания. Здесь идет процесс горения дров. Для управления им используются дверцы топливника и поддувала. Последнее служит для подачи воздуха в топку. Удаление из печи продуктов горения выполняется через зольник — металлическую решетку. Из топки жар от горящих дров поднимается к бункеру с камнями.
  • Если конструкция печи из металла для бани вам понятна, переходим к процессу ее изготовления.

    Изготовление печи-каменки для бани из металлической трубы

    Печи для бань своими руками из металла

    Печку будем делать из трубы диаметром 700 мм, высота ее будет составлять 1600 мм. Для работы нам понадобятся: лист стальной размерами 2200х1000 мм и толщиной 10 мм, труба металлическая длиной 1600 мм с толщиной стенки 7-10 мм, труба дымохода диаметром от 100 мм с толщиной стенки 5 мм, прут металлический т. 10 мм, решетка чугунная колосниковая (из магазина), дверные петли — 8 шт, щеколды — 3 шт, кран сливной для бака, рулетка, уровень строительный, болгарка, ножницы для металла, сварочный аппарат.

    1. Режем трубу на две части: одна из них длиной 0,9 м, другая — 0,7 м.

    Процедура установки печи из металла в бане

    Печи для бань своими руками из металла

    Мероприятия по установке банной печи начинаются на этапе возведения всей постройки — для установки прибора закладывается фундамент с небольшим заглублением. На нем делается кладка из двух рядов кирпичей, а на нее ставится печь.

  • Минимальное расстояние между стеной и печью принимается не менее 1 м. Кроме этого, рекомендуется устройство дополнительной защиты в виде термоизоляции стены фольгой со слоем утеплителя. Это исключит перегрев деревянной стены и ее возгорание.
  • После окончания установки печи можно выполнить ее облицовку кирпичом на глиняном растворе. Это улучшит внешний вид аппарата и избавит людей от возможности ожогов. Печь с облицовкой можно располагать ближе к стене.

    Надеемся, что вышесказанное убедит вас, что сделать печь из металла для бани — не так уж и сложно. Если вы имеете навыки резки металла и сварочных работ, то сможете по простому чертежу изготовить самодельную печь, которая будет не хуже покупной.

    Самодельные печи из металла для бань всегда составляли конкуренцию их кирпичным аналогам. Это объясняется быстрым нагревом и простым монтажом таких агрегатов. С инструкцией по изготовлению

    Собираем печь для бани своими руками из металла

    Очень много конструкций печи для бани своими руками из металла уже сделано и придумано, но тема до конца не раскрыта и актуальна до сих пор. Своими руками металлические банные печи можно изготовить из подручных металлических материалов, нужно только желание и немного времени.

    Печи для бань своими руками из металла

    Металлические печи для бани своими руками

    Просмотрев эту статью и соблюдая технологию, а также добавив фантазии, можно придумать что-то самому. В результате вы не только отлично попаритесь в баньке, но и удивите соседей и друзей уникальными решениями. О некоторых расскажем более подробно. Разберемся, как может быть изготовлена металлическая печь, каковы должны быть ее размеры и устройство, а также расскажем, как подготовить основание (фундамент), чтобы установить собранную конструкцию.

    Печи для бань своими руками из металла

    Печь с решеткой для камней и нагревом воды

    Что нужно для работы?

    Если будет строиться металлическая печь для бани своими руками, то сначала нужно составить проект, определив размеры агрегата, а также подготовить все необходимое.

    Инструмент

  • Сварочный аппарат.
  • Электроды диаметром 3-4.
  • Болгарка.
  • Материал металлический

    Читайте также »   Кладка дымоходов из кирпича

    Если изготавливается самодельная печь для бани из трубы, потребуется:

  • Колёсные диски — 4 шт.
  • Труба диаметром 100-150 мм.
  • Листовое железо толщиной 2-3 мм.
  • Арматура железная диаметром 8-10 мм или прут.
  • Материал строительный

  • Кирпич — 300-350 шт.
  • Цемент — 2-3 мешка по 50 кг.
  • Щебень, песок — 0.1 куб.
  • Обратите внимание: тяга создаётся путём разряжения, т.е разряженный холодный воздух вытягивает тёплый. Тёплый воздух, в свою очередь, стремится вверх под действием Архимедовой силы. Тяга зависит от погоды: летом воздух тёплый и влажный — тяга, естественно, меньше, зимой всё наоборот. Тяга также зависит от диаметра трубы.

    Печи для бань своими руками из металла

    Чертёж печи каменки

    Если труба тонкая, то газы и тёплый воздух путём трения о стены трубы будут тормозиться и не успевать покинуть дымоход. В результате создаётся дымовая пробка и дым идёт путём наименьшего сопротивления, т.е. в помещение.

    Поэтому при изготовлении металлической банной печи своими руками, всегда руководствуйтесь принципами давления, тяги, правильно выбирая размеры дымохода и топки. Если труба широкая — дым и газы будут медленно подниматься вверх, тяга будет плохая и очень большая засоренность трубы, её очень часто придётся чистить. Так как всё будет оседать на стенах трубы, нормальная скорость при выходе из трубы 5-8 м/с.

    Впервые дымоходами стали пользоваться римляне (3-8 век до н.э.) — знаменитые римские термы.

    Работы по возведению печи

    Итак, приступим к постройке металлической банной печи своими руками. Прежде всего, нужно подготовить фундамент, то есть, основание, на которое планируется установить конструкцию. Несмотря на то, что железная печь для бани из трубы весит немного, фундамент под нее стоит подготовить обязательно. Очень важно, чтобы железная печь была установлена на ровный фундамент.

    Возводим фундамент

  • Для фундамента под печь сбиваем опалубку, ее размеры – 1х1 м, высота 20 см.
  • Армируем будущий фундамент в один слой, укладывая арматуру вдоль и поперёк квадратами 20х20 см. Арматуру в местах соединения друг с другом связываем вязальной проволокой. Она не должна лежать на земле, для этого вбиваем в землю по краям решетки 4 куска арматуры и привязываем к ним решетку на весу. Прежде чем начать заливать фундамент, убедитесь, что решетка находится посередине.
  • После заливки выдерживаем фундамент около 2-х недель, открываем все двери и окна в бане для лучшей вентиляции и укладываем мокрые тряпки на залитый фундамент. Это делается для того, чтобы при высыхании не образовывались трещины. В течение 2-х недель тряпки смачиваем.
  • Подготовка и сборка печи

    Собирается железная печь так:

  • Берём задний обод от колеса, завариваем все дыры, кроме той, что посередине.
  • Берём следующий обод, обрезаем выпуклую верхушку, первый обод вставляем во второй и завариваем. Дырок и щелей быть не должно, устройство должно быть герметичным, после сварки отбиваем шлак и проверяем сварочный шов, если где-то не доварили, довариваем, проверяем ещё раз, отбив шлак.
  • Печи для бань своими руками из металла

    Моменты сборки печи для бани

    Печи для бань своими руками из металла

    Сборка деталей 2-го этапа печи

    Здесь сделаем небольшое отступление. Если у вас уже есть предбанник, то прежде чем установить новую печь, придётся вырубить в стене квадратное отверстие, т.к печь будет начинаться оттуда — это двери поддувала и топки, всё остальное находится в бане.

    Печи для бань своими руками из металла

    Чертёж внутренности печи

    Если у вас не было предбанника, то мы его будем строить вместе с печкой для бани. Угол, в котором стоит железная печь, должен быть обложен кирпичной стеной, это делается в целях пожарной безопасности, ведь внутри баня всегда отделана деревом.

    Печи для бань своими руками из металла

    Итак, начинаем делать печь, если нет опыта в печных делах или никогда не клали кирпич, то лучше позвать мастера, который сложит вам печь по всем правилам. Но если хотите попробовать сами, что неплохо, то самое время попробовать, а я расскажу, как это сделать.

    Печи для бань своими руками из металла

  • Выкладываем основание полностью из кирпича, вторым рядом начинаем уже выкладывать зольник (поддувало).
  • Печи для бань своими руками из металла

    Шахта зольника, поддувало

    После кладки печь должна просохнуть минимум 2 недели, если её затопить сразу, то появятся микротрещины, что нарушит целостность печи. Открываем все поддувала и входы-выходы, чтобы печь высыхала. Допускается протопить мелкими щепками на пару часов. Печь считается высохшей, если на дверце топки нет влаги и стены все просохли. Можно прогнать печь по полной для профилактики, и печь готова к использованию.

  • Теперь посмотрим на трубу, на рисунке показан готовый вид трубы, который ставится на сложенную нами печь.
  • У железной печи каменка находится прямо на самом корпусе, у нас она находится на трубе, и там же находится бак для горячей воды.
  • Печи для бань своими руками из металла

    Сама печь в сборе

    Замечу, что сама конструкция будет достаточно тяжелой, поэтому её можно разделить на детали и собирать внутри помещения. Металлическая банная печь своими руками оригинальной конструкции готова. Если отделка внутри уже есть — прикрыть от сварки хоть рубероидом, хоть листами железа.

    Внимание. Не забываем, при сварочных работах внутри помещений в целях пожарной безопасности нужно иметь ведро воды и брызгалку. Брызгалку можно сделать из обыкновенной полуторалитровой пластиковой бутылки, пробив в крышке отверстие. После сварки обрызгиваем шов и окалины.

  • Верх дымохода (см. Металлические дымоходы) укрепляем двумя арматурами для жесткости, привариваем к трубе и крепим к одной стене и к другой. Для крепления к стене используем уголок или пластину, приваренную к арматуре и просверленную с двух сторон.
  • Сверлим кирпич перфоратором с буром диаметром 6 мм, 5-6 см вглубь и крепим на анкера, таким образом, у нас получился угол жесткости и устойчивая конструкция.
  • Печи для бань своими руками из металла

    Вид в полном объёме: печь металлическая для бани своими руками

    Печи для бань своими руками из металла

    Печь для бани из металла своими руками с решеткой под камни

    Варианты сбора печи другой конструкции

    Печи металлические для бани своими руками бывают разных форм. Рассмотрим печь, собранную из трубы, её составные части и схему сборки. На первый взгляд печь для бани из трубы имеет максимально простое устройство, но здесь есть свои хитрости и технология конструкции. В начале статьи я указал принцип работы печи, тяги и дымохода. Во всех случаях эти принципы должны использоваться, иначе печь не будет работать.

    Печи для бань своими руками из металла

    Печь для бани своими руками металлическая со встроенной каменкой

    При самостоятельном воплощении конструкции и каких-то оригинальных решениях, чтобы у вас получилась своими руками металлическая печь для бани, руководствуйтесь ими, и у вас всё получится. Не забывайте, что для нас с вами нет ничего невозможного, поэтому будем дерзать, стремиться и удивлять окружающих, улучшая мастерство. Тогда построенная банная печь своими руками металлическая или просто печь не будет для вас непрочитанной книгой. Печь на фото выше — это простой вариант, так как основание почти готово — кусок трубы диаметром 525 мм, длиной 650 мм.

    Снизу прорезаем отверстие в длину размером 335 мм, шириной 180 мм, это будет у нас колосник, навариваем прутья или железную полосу, друг от друга около 1 см. Отдельно изготавливаем короб из листового железа 2-3 мм, по размеру:

    Свариваем короб, зачищаем шлак.

    Привариваем к нему дверку и пока отложим в сторонку деталь. Займёмся 525 трубой, нам надо вырезать заглушки, боковины с двух сторон.

  • Диаметр трубы у нас 525, делим на 2, получаем 262,5 мм.
  • С помощью циркуля вымерив 262,5, чертим 2 круга, хотя можно и проще. Приложите нашу заготовку (трубу 525) на лист и просто обведите его.
  • Если вам надо скопировать несколько деталей,то копировать всегда надо с оригинала, а не с их готовых копий, так как теряется точность размеров. Если вы разметили деталь и вырезали её, то лучше сделать замер ещё раз и изготовить другую, чем копировать с готовой.

    Печи для бань своими руками из металла

    Металлическая печь для бани своими руками с большой каменкой

    Пока изготовим детали, но сборку будем проводить по порядку. Сначала сделаем внутренности печи и соберём их внутри самой печки, все остальные детали будем поочерёдно накладывать и проваривать.

    Вверху прорезаем два отверстия. Одно — для дымохода, круглое, диаметром 110 мм, отступив от края 525 трубы до середины (дымохода 110 трубы) 100 мм. Другое — квадратное, для каменки, отступив от края 525 трубы 215 мм, срезаем размер вдоль 525 трубы 300 мм, поперёк 250 мм. Чтобы соблюсти симметричность конструкции, используем уровень (вертикаль, горизонталь) или отвес (вертикаль). Для вырезанного отверстия готовим нишу для камней, вырезаем детали из листа железа 5 мм.

    Все детали свариваем, делаем квадратный короб, как показано, зачищаем от шлака, промазываем швы обильно керосином и смотрим, нет ли подтёков. Отставляем готовую деталь печи в сторону.

    Отвес можно изготовить из любого тяжелого груза (болт, гайка, камешек, гвоздь) и любая верёвки, лески, нити. Но вес груза должен держать верёвки, лески, нити натянутыми. Остальное всё сделает сила тяжести, нить с висящим на ней грузом всегда показывает вертикаль в идеальном виде, так же как и вода показывает линию горизонтали.

    Печи для бань своими руками из металла

    Металлическая печь для бани своими руками: чертежи

    Следующий шаг: вырезаем из листа железа 4-5 мм перегородку для шахты печи (отгораживает топку от дымохода, тем самым препятствуя быстрой утечке тепла в дымоход).

    Печи для бань своими руками из металла

    Перегородка для шахты печи

    Как показано на рисунке, отмеряем сверху 180 мм и по факту, т.е какой будет размер, узнаем только по ходу работы. Замер можно произвести при помощи рулетки и уровня. Ставим уровень, отмечаем от верха 180 мм до верха уровня. Для заметки расскажу, как обойтись подручными средствами, если нет уровня, и отметить горизонтальную линию. Берём прозрачный стеклянный сосуд, это может быть стакан, пластиковая бутылка или любой прозрачный, но достаточно твёрдый предмет, имеющий основание.

    От дна отмечаем по бокам одинаковое расстояние и ставим маркером отметки. Наливаем воду по меткам — и вот уровень готов. Ставим на нужную нам поверхность: вода должна находится в уровень с метками, тогда у нас будет уровень горизонта.

  • Выставляем сам уровень, не забывая о размере 180 мм, его надо соблюдать, прижимаем уровень к трубе так, чтобы он у вас не гулял, и ставим внутри метки по краям, маркером или мелом. Такую же процедуру производим и с другого края.
  • Делаем замер от метки до метки.
  • Чертим перегородку на куске металла и вырезаем.
  • Берём нишу для камней, вставляем её в приготовленное отверстие, делаем сбоку пару прихваток и переворачиваем трубу (ниша для камней должна быть снизу).
  • Вставляем перегородку по сделанным меткам, если всё сходится, то начинаем обваривать перегородку, если нет — делаем пометки, где именно не сходится или мешает, вытаскиваем перегородку, подравниваем болгаркой. Если есть зазоры — ничего страшного, это заваривается электросваркой.
  • Также обвариваем нишу для камней.
  • Итак, банная металлическая печь своими руками — следующий этап сборки. У нас идут заглушки или боковины. На одной делаем разметку для дверцы топки, отступая от низа 50 мм, и вырезаем по размеру дверки, которая у нас приготовлена заранее с одним уточнением: отверстие делаем по всем краям меньше на 1 см. Если у нас размер дверцы 220х320 мм, то вырезаем отверстие 210х310 мм. И вырезаем ещё одно отверстие для чистки дымохода 70х130 мм.

    Печи для бань своими руками из металла

    Печи для бани из металла своими руками с баком для нагрева воды

    Если изготовленная металлическая печь в баню своими руками имеет не прямой выход с топки в дымоход, а с шахтами, то всегда надо делать отверстия для чистки дымоходов, если туда нельзя добраться. Если этого не сделать, то осадки золы и мелкие частицы пепла и нагар скоро уменьшат доступ в дымоход и печь начнёт дымить. Придётся или прорезать окошко, или спиливать и заваривать трубу постоянно.

  • Сначала ставим боковину с будущей дверкой, обвариваем снаружи. Через окошко для топки свариваем перегородку с боковиной. Дверку для топки мы поставим в последний момент. Теперь свариваем другую боковину, которая у нас без отверстий, всё зачищаем шлифмашинкой.
  • Ставим дымоход в прорезанное отверстие, прихватываем, берём уровень и мерим вертикаль с двух сторон не параллельно, а углом. Чтобы дымоход не был завален. Всё обвариваем, внизу ставим усилие для дымохода.
  • Следующий этап: ставим зольник — поддувало снизу, закрывая колосник, и обвариваем его.
  • И завершение сборки — привариваем дверки к топке и к отверстию для чистки дымохода, у зольника дверка есть. И привариваем ножки.
  • Осталось установить печь на предназначенное ей место. При этом установка проводится так, чтобы каменка расположена не в печи, а снаружи, что затрудняет нагрев камней. Камни будут нагреваться намного дольше обычного, но эффект всё же будет. Камни для печи лучше использовать морские, они быстрее нагреваются, дольше держат тепло, при содержании в них соли и йода благоприятно влияют на организм. Очень важная деталь. Если у вас изготовлена своими руками железная печь для бани, то нужно установить ее так, чтобы пол под поддувалом был из жести или плитки, в общем из негорючего материала.

  •

    Пошаговое руководство по сборке печи для бани своими руками. Необходимые для проведения работ материалы и инструменты. Подробное поэтапное описание действий при

  • Банная печь из металла своими руками

    Видов печного оборудования предостаточно: кто-то предпочитает кирпичную каменку, сложенную профессиональным мастером, а кому-то по душе сконструированная собственными руками металлическая печь.

    Последний вариант является экономичным, так как может быть выполнен из подручных материалов собственными руками.

    Преимущества агрегата

    Можно выделить следующие основные положительные моменты , которыми наделена металлическая печь для бани:

  • компактность, небольшие параметры дают возможность установки такой конструкции даже в небольшом помещении.
  • Отсутствие необходимости возведения специального массивного фундамента. Для такой печки подойдет и облегченный вид основания. А это значительно упрощает процесс установки печного оборудования.
  • В металлической банной печи можно поддерживать постоянный процесс горения, что позволяет удерживать температуру на заданном значении в течение всей банной процедуры.
  • Экономичный вариант печного оборудования, возможность исполнения сооружения из имеющихся материалов.
  • Недостатки металлической банной печи

    Несмотря на наличие положительных сторон, металлическая печь для бани имеет и свои минусы :

    1. очень быстро остывает, так как отсутствует свойство накопления тепловой энергии. Для того чтобы в бане держалась высокая температура, нужно поддерживать постоянный процесс горения.
    2. низкая способность нагрева большого помещения;
    3. необходимость в обеспечении специальной защиты от пожарной ситуации, так как пожаробезопасность металлической конструкции низкая. Рекомендуется установить дополнительную обшивку корпуса.

    Выбор формы для банной печи из металла

    Многим покажется такой параметр, как форма конструкции, несущественным. На самом деле конфигурация влияет на производительность оборудования, удобство при его использовании в процессе эксплуатации. Печной агрегат бывает:

    Последний вид наиболее распространенный, удобный в использовании. При такой конфигурации у печи есть угловые зоны, которые подвержены минимальному накалу. Именно поэтому многие считают, что в прямоугольной конструкции наилучшим образом сохраняется форма, каркас печи.

    Форма печи также влияет на равномерность нагревания как самой конструкции, так и отапливаемого помещения. При максимальном нагревании одного элемента оборудования происходит уменьшение разогрева другого. Это, в свою очередь, обеспечивает равномерность обогрева помещения, устойчивый баланс тепловых потоков.

    Правильный нагрев конструкции влияет на ее механическую устойчивость. Так, круглая или цилиндрическая печь характеризуется низкой степенью устойчивости к нагреванию, поэтому для нее делают более плотные стенки. Прямоугольная печь считается устойчивой к нагреву, так как у нее имеются холодные углы.

    Варианты печного сооружения, выполненного своими руками

    Металлические банные печи, можно сказать, имеют уже длинную историю, поэтому за такой долгий период умельцами были разработаны и предложены различные виды исполнения.

    Самый простой вариант – это металлическая печь-каменка, выполненная из железной бочки. Для этого у бочки срезается дно и крышка, в результате получается цилиндр. В этот цилиндр, до половины, загружают кирпичами, поставленными на ребро. Сверху на них укладывается колосниковая решетка. Оставшуюся половину бочки на 2/3 части заполняют камнями. После этого выводят дымоход и устанавливают на печь крышку. Такой способ изготовления печи хотя и простой, но неудобный в использовании.

    Для небольшой по площади бани можно соорудить печь-каменку компактного размера, используя листовую сталь. Внутренняя поверхность такой конструкции выкладывается кирпичом. Топка, ее стенки выкладывают в полкирпича, дымоход – в одну четверть. Этот вид печи легко изготовить, использовать в работе. Для прогрева помещения потребуется немного топливного сырья. Комфортная температура помещения будет обеспечена спустя короткий промежуток времени.

    Процесс изготовления

    Какой бы вариант исполнения ни был выбран, потребуется заготовить следующий материал:

    Читайте также »   Печь для бани Harvia
  • листовую сталь, толщина которой не меньше 8 мм;
  • металлическую трубу с толщиной стенок 10 мм, диаметром 50—60 см;
  • прут толщиной 10 мм;
  • колосник;
  • щеколды и дверки для топочной камеры, каменки и поддувала;
  • водный кран;
  • два метра трубы. Из них 90 см пойдет на топку, 60 см – на бак, а 50 см – на изготовление второстепенных деталей.
  • Кстати, дверцы для конструктивных элементов можно изготовить самостоятельно.

    Что касается инструментов, то в работе будем использовать болгарку и сварочный аппарат.

    Вариант 1: печная конструкция с закрытым типом каменки

    В таком виде сооружения предполагается закрытый вид каменки, поэтому чтобы плеснуть воды для подачи пара, потребуется открыть дверку.

    Такая конструкция, как металлическая печь для бани своими руками, имеет следующие шаги:

  • берем большой кусок трубы, диаметр которой не менее 50 см, и вырезаем в ней проем для поддувала. Размер последнего равен 5х20 см.
  • Внутри трубы со стороны проема привариваем крепления для колосника, используя для этого любую металлическую пластину с проушинами.
  • Переходим к обустройству топки: прорезаем проем 25х20 см, привариваем крепления для прутов каменки. Воспользуемся прутьями, 1 см в диаметре, или специально продающимися колосниковыми решетками для печи круглой конфигурации.
  • На противоположной стенке каменки прорезаем отверстие, через которое подается пар.
  • Заполняем каменку камнями, подходящими для такого типа конструкции. Хорошими свойствами, сочетающимися с металлической поверхностью, обладает талькохлорит, диабаз, исключить нужно кремень, гранит, слюдосодержащие камни.
  • В крышке для печи вырезаем отверстие под трубу дымохода и устанавливаем ее.
  • На этом процесс изготовления печной конструкции завершен. Но все же мастера предлагают усовершенствовать конструкцию, добавив бак под горячую воду.

    Для этого берем кусок трубы, большого диаметра, и ввариваем водный кран. Подготавливаем крышку для бака с водой: берем крышку нужного размера и разрезаем ее на 2 равные части. В одной части вырезаем проем для дымохода, а затем привариваем ее на бак. Вторую же часть предусмотрим съемной, поэтому к ней привариваем петли и ручку.

    Вариант 2: печь с открытым типом каменки, постоянного нагрева

    Имея металлический лист легко и просто соорудить такой агрегат. Его конструкция представляет собой трубу, разделенную на два отсека при помощи колосниковой решетки. Верхний отсек – это топка, нижний же выполняет роль зольника-поддувала. Каждое отделение оснащается дверцей, через которую можно закладывать топливо, обеспечивать подачу воздуха, удалять продукты горения.

    В дальнем, заглушенном торце трубы привариваем патрубок дымохода, его диаметр 100 мм.

    Поверх цилиндрического корпуса привариваем металлический короб, который заполняется камнями. Изогнутое колено дымохода позволяет обеспечить максимальное нагревание камней, так как при этом увеличивается контактирующая поверхность раскаленной трубы с каменкой.

    Описанный вариант печного сооружения нетрудно выполнить и в виде параллелепипеда. В этом случае понадобятся для заготовок листы металла, а не труба.

    Как правило, для такой печки предполагают наличие водогрейного бака. В прямоугольной по форме печи способов размещения бака множество, вот лишь несколько:

  • можно сделать на любой из сторон;
  • прикрепить сверху;
  • выполнить водяную рубашку по нескольким сторонам;
  • врезать трубы на подачу холодной и забор горячей воды.
  • Удобный способ получения горячей воды – это установка специального теплообменного бака на трубе дымохода. Такой водонагреватель можно сделать как самому, так и купить готовый заводской, у которого имеется труба стандартного размера и диаметра. В последнем случае бак врезается в дымоход, его вертикальную часть над корпусом печи, и подключаются трубы на подачу и забор воды. Такой бак при достаточном объеме может выполнять функцию резервуара воды либо просто быть теплообменником, подключенным к основной емкости под воду.

    Вариант 3: металлическая печь открытого типа с дополнительными кирпичными стенами

    Этот вид печного оборудования сложный в исполнении, но это оправдывается приобретением способности накапливать тепло.

    Такая конструкция представляет собой металлический корпус с внутренней кирпичной кладкой. При этом требования к толщине стали снижаются: можно взять лист толщиною 2 мм. Для кирпичной кладки потребуется огнеупорный кирпич из шамота, раствор. В качестве раствора подойдет специальная готовая сухая смесь для печных работ. Замешивается она с учетом требований инструкции по применению.

    Металлическая печь для бани своими руками имеет следующую технологию изготовления:

    1. Подготавливаем основание: привариваем к нему ножки и подпяточники. Это позволит сделать печное сооружение устойчивым.

    Схема банной печи из металла с дополнительной кирпичной стеной

  • Выкладываем на это основание первый сплошной кирпичный ряд. Для остальных рядов придерживаемся следующих параметров: возле топки укладываем в полкирпича, в районе дымоходных каналов – четверть.
  • Когда будет готова камера поддувала, устанавливаем колосник из чугуна, помещая его между топкой и зольником. Для оформления проемов под загрузочное окно и поддувало можно воспользоваться металлическими уголками, размером 20 х 20. При этом важно следить за ровностью меж рядовых швов.
  • Над топочной камерой укладываем металлическую решетку из прутьев, диаметр которых 12 мм. На эту решетку будем потом выставлять камни.
  • Когда кладка достигнет уровня каменки, нужно справа или слева оставить проем. В него будем загружать камни, доставать их для чистки, а также в это окно во время банной процедуры плескают водой для парообразования.
  • Дымоходный канал желательно сделать извилистым. Это обеспечит максимальный прогрев всего печного корпуса и полное сгорание топливных ресурсов. В том месте, где труба поворачивает наверх, с тыльной стороны, создаем ревизионное оконце. В него монтируем задвижку, позволяющую сохранять долго тепло после окончания процесса топки.
  • Верхние два ряда кирпичей укладываем сплошными, оставляя проем для монтажа дымоходной трубы, через которую будут выводиться продукты сгорания.
  • После того как закончили кирпичную кладку, даем время раствору схватиться, подсохнуть. После этого приступаем к сварке стенок металлического корпуса. В нашей ситуации этот корпус напоминает своеобразный футляр. Уголок, 20 х 20, пущенный по стыкам, позволяет облегчить сварные работы, сделать швы герметичными.
  • Выполняя заготовку передней стенки, не забываем вырезать проемы под зольник и загрузочную камеру топки. Устанавливаем переднюю стенку на место, привариваем петли для дверей. Полотна дверок делаем шире на 10 мм с каждой стороны, чем подготовленные проемы – это обеспечит плотность при закрывании. Можно проложить асбестовый уплотнитель по периметру дверки или по всей ее внутренней поверхности.
  • В заготовке боковой стенки также предусматриваем проем для подготовленного в кирпичной кладке окна под образование пара. Устанавливаем для этого металлическую дверку с уплотняющим материалом. Ее желательно сделать открывающейся вниз, поставить холодную рукоятку для открывания во время банной процедуры, когда есть необходимость в поддаче пара.
  • На крышке для печи вырезаем отверстие для дымоходной трубы, поле чего ввариваем крышку на место. Далее, устанавливаем дымоходный канал и обвариваем его.
  • Устанавливаем металлическую печь для бани своими руками на выбранное место и загружаем камнями.
  • Правила установки банной металлической печи

    Вот несколько общих рекомендаций по монтажу печного оборудования:

  • устанавливать металлическую банную печь своими руками на расстоянии не меньше 1 метра от стен бани;
  • сооружение должно находиться в непосредственной близости от дымохода;
  • выполнение специального фундамента, основания из огнеупорных материалов для размещения печи;
  • стену помещения, возле которой находится металлическая печь для бани, следует отделать листовым огнеупорным материалом.
  • Банная печь из металла: преимущества и недостатки, чертежи, фото, 3 варианта изготовления металлического агрегата своими руками. Видеоинструкция.

    Как сделать печь для бани из металла

    Печи для бань своими руками из металла

    Печка в настоящей русской баньке должна быть экономичной и выделять здоровое тепло. По этим критериям дровяные отопители выигрывают у электрических и газовых теплогенераторов. Но есть и третий, не менее важный плюс: сделать металлическую печь для бани вы можете своими руками при условии, что неплохо владеете электросваркой. Кирпичный вариант обогревателя тоже хорош, но не всем доступен из-за цены материалов и сложностей кладки в готовом помещении парной. Так что выбирайте самодельный агрегат из предложенных в нашей публикации моделей и приступайте к изготовлению, пользуясь пошаговой инструкцией и чертежами.

    Выбор конструкции банной печи

    В идеале источник тепла, сделанный из металла, должен отвечать следующим требованиям:

    1. Быстро прогреваться и поднимать температуру в парилке. С этим железные печки справляются отлично.
    2. Как можно дольше сохранять тепло. Поскольку сталь быстро нагревается и охлаждается, понадобится устройство каменки, аккумулирующей теплоту, либо увеличение длительности горения топки. Третий вариант – после установки обложить банную печь кирпичом.
    3. Занимать в парной минимум полезной площади. Если объем этого помещения слишком мал, то лучше выбрать вертикальную конструкцию с загрузочной дверцей, вынесенной в предбанник.
    4. Отопитель должен быть безопасным для моющихся в бане людей. Чтобы уберечься от ожогов, на корпус можно установить конвекционный кожух из тонколистового железа или, опять же, построить вокруг корпуса кирпичную стенку.

    Печи для бань своими руками из металла

    Примечание. Длительность горения возрастает вместе с объемом топливной камеры агрегата. Здесь нужно найти разумный баланс между размерами печки и продолжительностью ее работы. Маленький топливник придется постоянно загружать дровами, вместо того, чтобы спокойно мыться, а большая печь отнимет половину площади парной.

    Железные печи для бани, изготавливаемые своими руками, бывают следующих конструкций:

  • с корпусом, ориентированным в пространстве вертикально или горизонтально;
  • растапливаемые прямо из парилки либо из соседней комнаты (делается выносная дверка топливника);
  • с баком для воды и без него;
  • с наружной или внутренней каменкой.
  • Печи для бань своими руками из металла

    Каменка вертикального типа

    Вертикальный корпус печки, изображенной на фото, дает 1 преимущество – экономию места в бане. Недостатков больше: малая продолжительность горения (из-за того, что пламя охватывает всю закладку дров) и не слишком высокая теплоотдача. По этим важным параметрам горизонтальный банный отопитель выигрывает у вертикального, но в то же время занимает большую площадь.

    Печи для бань своими руками из металла

    Горизонтальная печка с каменкой и баком

    Если в бане отсутствует электрический водонагреватель, ничего не стоит поставить на печь или дымоход бак нагрева воды, предназначенной для помывки. Его можно сварить из обычного металла, а лучше из нержавейки. Есть и более удобный способ подогрева воды: бачок, расположенный в моечной, соединяется трубами со стальным теплообменником самоварного типа, установленным на дымоходной трубе.

    Печи для бань своими руками из металла

    Стальной теплообменник на дымоход

    Открытая каменка, доставшаяся нам от финской сауны, нагревается максимум до 400 °С, зато ее можно полить водой с целью «поддать парку». Каменки, закрытые внутри корпуса печки, аккумулируют больше тепла, прогреваясь до 700—800 °С, но при этом загрязняются проходящими дымовыми газами и оттого требуют периодической очистки.

    Справка. Некоторые умельцы собирают металлические печи с внутренней кирпичной кладкой, чья схема показана выше. Они долго служат без прогорания стенок, но сложны в изготовлении, да и шамотный кирпич стоит денег. Подробности о различных банных отопителях вы сможете узнать, просмотрев видео:

    Подготовка материалов

    Лучше всего делать печь в баню из стальной трубы диаметром 300—500 мм или газового баллона. Причин несколько:

  • труба – это уже готовый корпус агрегата, что упрощает дело;
  • цилиндрическая форма предпочтительнее прямоугольной из соображений аэродинамики (обтекания воздухом) и теплоотдачи;
  • сводчатые стенки без швов прослужат дольше плоских;
  • круглый топливник проще чистить от золы и сажи.
  • Совет. Из листового металла толщиной 2 мм сподручнее делать зольник, а на дверцы пойдет железо 3 мм. Старайтесь не использовать высокоуглеродистую сталь марки выше Ст35, которая может прикаливаться от воздействия высокой температуры, деформироваться и лопаться по швам. Правильная печь сваривается из марки Ст3.

    Печи для бань своими руками из металла

    Этапы изготовления дверец

    Колосниковую решетку можно изготовить из уголков либо арматуры периодического профиля. Бюджетный вариант – лист толстого железа с продольными прорезями, покупной – литые чугунные колосники. Дверцы желательно выполнить двухслойными с прокладкой из базальтового волокна (на фото), чтобы не обжечься при случайном прикосновении.

    Печь каменка – руководство по изготовлению

    Предлагаем вашему вниманию 3 распространенных конструкции металлических печек для бани:

  • простая горизонтальная печь из баллона, растапливаемая внутри парной;
  • каменка из трубы 530 мм с выносным топливником;
  • вертикальный банный котел «три в одном».
  • Печи для бань своими руками из металла

    Первый вариант привлекателен простотой в изготовлении, небольшими размерами и мобильностью. Для самоделки потребуется старый пропановый баллон диаметром 300 или 500 мм и обрезки металлопроката. Второй отопитель отличается дополнительной секцией с дверцей, встраиваемой в проем стены парной, и открытой каменкой. Третья модель – это целый котел, состоящий из трех отсеков – топливника, закрытой каменки и бака для нагрева воды.

    Совет. Если подыскать хорошую трубу или баллон не удается, варите печку по чертежу из листовой стали толщиной не менее 3 мм (лучше – 5 мм). Сначала вам придется выполнить ряд операций по сборке топки – нарезка заготовок и сваривание их между собой с четким соблюдением углов 90°.

    Печи для бань своими руками из металла

    На чертежах — варианты отопительных агрегатов из листового железа

    Свариваем простую печку

    Первое, что нужно сделать, — правильно отрезать крышку баллона по заводскому шву. Для этого открутите рожковым ключом газовый вентиль и наполните емкость водой, после чего можно работать болгаркой.

    Справка. Пропан тяжелее воздуха, а потому неохотно покидает закрытые сосуды. Чтобы не получить взрыв при резании металла, его принято вытеснять оттуда с помощью воды.

    Печи для бань своими руками из металла

    Сборку отопителя выполняйте по представленному чертежу, соблюдая такой порядок:

    1. Вырежьте в торце крышки проемы для монтажа дверок и в корпусе под дымоходный патрубок. Из полос металла сделайте обрамления загрузочной и зольной дверцы, приварите их к проемам.
    2. Соберите на сварке колосниковую решетку и поставьте ее на уголки, закрепленные внутри баллона. Приварите отрезанную крышку на место.
    3. Изготовьте створки, как показано на фото. Установите их на петли и прикрепите запоры.
    4. Приделайте к корпусу ножки и дымоходный патрубок.

    Печи для бань своими руками из металла

    После сборки печка для бани из газового баллона растапливается на улице с целью выжечь всю старую краску. Затем ее можно обезжирить и окрасить заново, используя термостойкий состав серии КО.

    Изготовление агрегата с выносной топкой

    Чтобы сделать такую печь, нужно заготовить детали из металла и подрезать трубу в размер, ориентируясь по чертежу:

    Печи для бань своими руками из металла

    Совет. Подготавливая металл для дополнительной секции обогревателя, замерьте толщину стены между парилкой и предбанником. Так вы узнаете ширину наращиваемой части, которая войдет в проем перегородки.

    Дальнейшие работы выполняйте по инструкции:

    1. Вырежьте в верхней части трубы отверстие, приварите к нему патрубок дымохода, а снизу топливника — ножки. Поставьте колосники, как описывается в предыдущем разделе.
    2. Изготовьте переднюю секцию и сваркой прикрепите ее к топке. К тыльному торцу корпуса приварите глухой диск из металла.
    3. Сделайте утепленные базальтовой ватой дверцы с ручками и установите их на место.

    Печи для бань своими руками из металла

    Важный момент. Нижняя плоскость выносной топки должна быть заподлицо со стенкой трубы для удобства очистки зольника.

    Сверху к готовой печке осталось приварить раму для каменки из уголков, обшитых крупноячеистой металлической сеткой. После обжига, окрашивания и монтажа в бане по месту наполните сетку специальными камнями из списка:

    Делаем вертикальный котел

    Особенность круглого агрегата, представленного на чертеже – наличие 3 камер – топливной, каменки и водяного бака. Их величина может варьироваться по вашему желанию, например, чем большие размеры топки вы сделаете, тем дольше будет гореть 1 закладка дров. Увеличение каменки позволит аккумулировать больше тепла, выделяющегося продолжительное время после прогорания топлива.

    Печи для бань своими руками из металла

    Совет. Не стоит сильно наращивать объем бака с водой, иначе он не успеет прогреться к моменту помывки.

    Порядок сборки котла выглядит так:

    1. Вырежьте заготовки перегородок, дна и крышки из металла толщиной не менее 5 мм. Подготовьте торцы трубы и сварите колосники круглой формы.
    2. В корпусе выполните проемы для дверок и люка загрузки камней.
    3. Сделайте в перегородках отверстия для дымохода и установите их внутри трубы. Крышку бака закрепите на петлях.
    4. Изготовьте дверцы из полукруглых вырезанных кусков и поставьте их на навесы.
    5. Установите дымоходный канал и кран для слива воды в нижней части бака.

    Печи для бань своими руками из металла

    При желании даже в этой печи можно сделать выносную топку. Для этого нужно нарастить загрузочный и зольный канал, приваривая сбоку к трубе заготовки из металла требуемой ширины, как изображено выше на фото. Правильная сборка подобного теплогенератора детально показана на следующем видео:

    Установка печи в бане

    Поскольку правильная парилка всегда строится из дерева, главное требование при монтаже дровяного отопителя – пожарная безопасность. Чтобы его выдержать, соблюдайте простые правила:

  • печку нельзя ставить прямо на деревянный пол, а только на лист железа, выступающий впереди топки на 70 см;
  • обшивку стен из горючих материалов тоже нужно защитить от возгорания листами кровельного железа или минерита;
  • при установке обогревателя с выносом топливника проем в деревянной перегородке также обшивается негорючими материалами, как это сделано на фото;
  • расстояние от изолированной дымоходной трубы до строительных конструкций из дерева – 38 см.
  • Печи для бань своими руками из металла

    Канал для отвода продуктов горения на улицу рекомендуется делать из двустенного сэндвича с наполнителем из базальтовой ваты. Нередко для изоляции дымохода применяется тот же водяной бак квадратной формы, встраиваемый прямо в перекрытие. Как правильно устанавливается печка в бане, изображено на схеме:

    Печи для бань своими руками из металла

    Важно. Не применяйте внутри помещений бани листовой или шнуровой асбест для тепловой изоляции, он выделяет вредную для здоровья пыль.

    Заключение

    Когда домовладелец стоит перед выбором – сложить каменную банную печь или поставить металлическую, то большинство склоняется ко второму варианту как более экономному. Самодельная железная печка выйдет еще дешевле, вдобавок она идеально подойдет по всем параметрам, ведь вы сами продумаете ее конструкцию. Не владеете сварочным делом? Сэкономьте иначе, заказав сборку агрегата в специализированной мастерской.

    Разновидности конструкций металлических печей для бани, подбор материалов для изготовления своими руками. Сборка 3 вариантов печек по чертежам, установка в

    Оставьте ответ

    Ваш электронный адрес не будет опубликован.
