Параллельное и последовательное и соединение ламп в быту
Иногда на практике нам приходится сталкиваться с необходимостью параллельного или последовательного соединения ламп накаливания. Нередко данная задача встает и в быту, причем это касается не только ламп в люстре. Кто-то может захотеть улучшить освещенность на кухне, а кому-то в голову придет светлая мысль продлить срок службы лампы, заменив ее двумя соединенными последовательно.
Давайте рассмотрим, как осуществляются эти соединения, на что важно обратить внимание, и каких принципов стоит придерживаться, выполняя различные соединения. На рисунках ниже будут приведены простые и понятные схемы.
Параллельное соединение ламп в быту
При параллельном соединении сопротивления объединяются одними зажимами в одну точку (узел) и вторыми зажимами в другой узел. В этом случае напряжение на зажимах всех сопротивлений будет одним и тем же, равным общему напряжению цепи.
Общее сопротивление при параллельном соединении всегда меньше сопротивлений отдельных участков цепи. Параллельное соединение наодит самое широкое применение как обеспечивающее независимую работу и одинаковое напряжение отдельных приемников.
Итак, при параллельном соединении ламп, на каждую из них подается полное сетевое напряжение, то есть фаза и ноль подаются непосредственно на каждую из ламп параллельной цепи. И в случае, если одна из ламп перегорит, остальные будут светить, ибо их цепи останутся полностью целыми.
Параллельное соединение ламп используется всюду в быту. Например: одна лампа находится в ванной комнате, другая — в туалете, и если включить свет и там и там, то эти лампы окажутся соединены между собой параллельно. Выключение или перегорание одной из этих ламп никак не повлияет на работоспособность второй.
Когда необходимо улучшить освещенность в помещении, добавив лампу к существующей системе освещения (вместо того, чтобы заменять уже имеющуюся лампу более мощной), делают отвод от проводки, и обычно на скрутку или клеммником присоединяют патрон осветительного прибора второй лампы.
Здесь нет ничего сложного, достаточно отключить напряжение питания во всем помещении, и осуществить подключение. Так вы получите дополнительный источник света.
Важно, кстати, обратить внимание на то, чтобы коммутируемая выключателем нагрузка (осветительный прибор) всегда находилась на нулевом проводе, и только при переключении выключателя в положение «вкл» — присоединялась бы к фазе. В этом вам поможет отвертка — индикатор фазы.

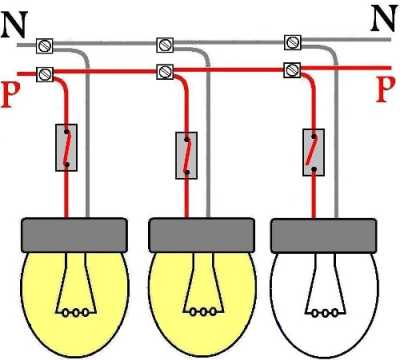

Обратите внимание, на рисунке каждая из ламп параллельной цепи присоединена к основной проводке своим проводом, так токовая нагрузка на все проводники окажется распределена равномерно, и если сечение этих проводов подобрано правильно, то ни один из них не будет перегреваться даже при длительной работе.
Последовательное соединение ламп в быту
Справедливости ради можно сразу отметить, что в быту последовательное соединение ламп используют очень редко. Хотя иногда люди прибегают к такому подходу, например если хотят надежно предотвратить преждевременное перегорание ламп — соединяют последовательно две лампы одинаковой мощности, получают гарантию, что даже при сильных скачках напряжения в сети обе лампы останутся целыми.
Последовательное соединение применяется в тех случаях, когда напряжение источника значительно выше (в 2 и большее число раз) напряжения, на которое рассчитаны приемники.
Недостатками этого вида соединения, ограничивающими его применение, являются:
зависимость работы приемников друг от друга, так как при отключении одного из участков ток прерывается во всей цепи;
зависимость напряжений на отдельных участках цепи от их сопротивлений.
Такое последовательное соединение применяют часто в подъездах, когда чтобы не менять лампочку каждый сезон, просто устанавливают на потолке второй патрон на некотором расстоянии от первого, и в него вкручивают вторую лампочку. Так, вместо одной на 60 Вт — две последовательно по 95-100 Вт.
Лампы работают не при 220 вольтах, а при 110 вольтах, таким образом они всегда надежно защищены от токовой перегрузки, светят ровно и не мерцают, как если бы питались через диод (так иногда тоже делают, чтобы снизить средний ток через лампу).
На рисунке приведен вариант соединения ламп как в примере с подъездом. Очевидно, что последовательное соединение выполняется проводом одной и той же толщины, поскольку ток через последовательную цепь течет один и тот же. Напряжение 220 вольт подается на концы «гирлянды», и если ламп две, то на каждую лампу приходится по 110 вольт (при условии что лампы одинаковой мощности!)
Можно сделать цепь из трех одинаковых ламп, тогда на каждую лампу придется по 70-80 вольт переменного напряжения, ибо 210-240 вольт сетевого напряжения разделится на 3. По этому принципу изготавливают и новогодние гирлянды, где много-много разноцветных лампочек, рассчитанных на напряжение в 1 вольт соединяют в длинные последовательные цепочки. Обратите внимание, в гирляндах очень тонкие провода, так как там очень маленький ток, буквально единицы миллиампер.
Таким же подходом руководствуются, делая осветительные сборки из автомобильных ламп на 12 вольт — соединяют по 20 штук 5 ваттных ламп последовательно, и получают осветительную сборку мягкого света мощностью 100 Вт.
Но у таких гирлянд есть один минус — если перегорит одна лампа — работать перестанет вся гирлянда. Поэтому если в вашем быту имеется сборка из последовательно соединенных ламп, необходимо всегда иметь купленные на всякий случай запасные лампы.
