Отличия одноплатных компьютеров Orange pi и Raspberry pi, что купить?

Идея сделать маленький компьютер лежит в умах инженеров уже много лет. Одним из самых популярных типов микрокомпьютеров является смартфон – симбиоз компьютера с его операционной системой и функционалом и сотового телефона. Распространение смартфонов на базе процессоров с архитектурой ARM, как производителей процессоров делать миниатюрные, но мощные вычислительные системы, так и конструкторов электроники развиваться в направлении одноплатных систем.

System-on-a-Chip (SoC) – англоязычное название этого типа компьютеров. Имеет два самых известных направлениях:

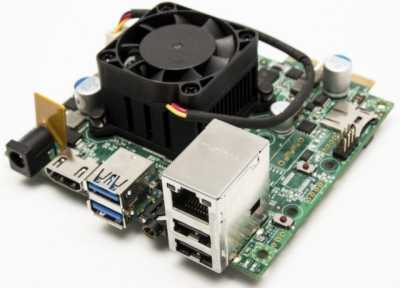

Одноплатные компьютеры на Windows, с процессорами типа Intel Atom. Чаще всего это планшеты, или более крупные. Если вести речь об интересных проектах, то LattePanda.

Одноплатные компьютеры на процессорах с ARM архитектурой. Ярким представителем подобных устройств являются приставки к телевизору «Android TV Box», планшеты с ОС Android и подобными, Одноплатные ПК подобные Raspberry Pi.

Семейство Raspberry – благодаря им мы узнали о компьютере размером с кредитку

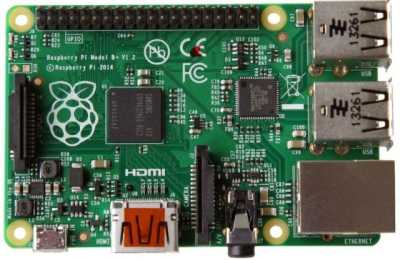

Первую плату Raspberry pi анонсировали в 2011 году, а запустили в производство в 2012. Обычно платы линейки Raspberry выходят в различных версиях, отличаются маркировкой типа «Model A», «Model B» и подобные, отличия заключаются в периферии и мощности, но об этом позже. Первая плата была довольно слабой по своим мощностям, а именно (через дробь будут перечислены отличия модели А/В):

• Процессор Broadcom BCM2835, с тактовой частотой всего лишь 700 мГц;

• 256/512 Мб ОЗУ;

• 1/2 USB разъёма;

• Слот для SD-карты памяти;

• «гребенка» GPIO для подключения периферии и создания своих проектов автоматизации;

• У Model B есть Ethernet разъём;

• 3,5 мм Аудио, RCA, HDMI CSI, DSI.

Несмотря на слабые технические характеристики сообщество любителей электроники и компьютеров тепло встретила такую концепцию «одноплатника», платы были проданы достаточно большим тиражом, и разработчики решили не останавливаться на достигнутом выпуская новые модели.

Актуальные версии Raspberry

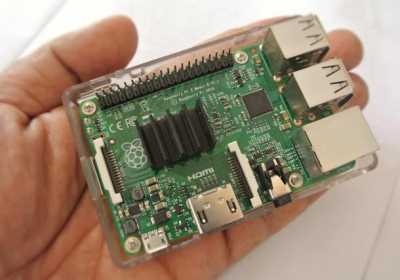

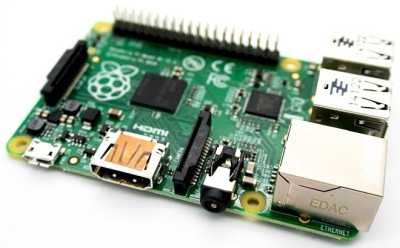

Самые распространенные платы это Raspberry Pi 3 model B и Raspberry Pi Zero. Давайте ознакомимся с их характеристиками, начнем с 3-его поколения «малинки»:

• 4-х ядерный процессор с тактовой частотой в 1,2 ГГц (Broadcom BCM2837);

• 1 Гб ОЗУ;

• Слот для Micro-SD-карты памяти;

• 4 разъёма USB, 1 micro-USB OTG;

• HDMI, Audio Jack;

• Ethernet 10/100;

• GPIO CSI, DSI.

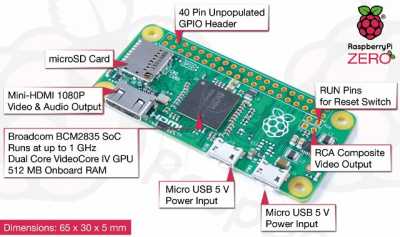

Плата Pi Zero очень миниатюрна, её размер вдвое меньше своих «полноценных» собратьев, характеристики соответственно тоже:

• Broadcom BCM2835, как на первой плате, но работает на 1 ГГц;

• 512 Мб ОЗУ;

• Слот для Micro-SD-карты памяти;

• 2 micro-USB;

• HDMI;

• Wi-Fi (только у модели zero W);

• GPIO, CSI, DSI.

Для того чтобы «малинка» заработала вы должны приобрести дополнительно блок питания 5 В и 2 А, карту памяти micro-SD не менее 4 Гб 10 класса (от этого будет зависеть быстродействие системы в целом). Встроенной памяти на плате нет, поэтому операционная система устанавливается на карту памяти, стоит отметить, что первые версии использовали SD-карту, а новые платы – micro-SD.

Операционная система и программное обеспечение

Малинка использует процессор ARM, поэтому придётся ограничится линукс системами, из ОС от Microsoft, доступна лишь Windows 10 IoT. Пожалуй, из всех одноплатных компьютеров именно для raspberry адаптировано больше всего операционных систем, тем не менее официально поддерживаются следующие:

• Raspbian OS, как видно из названия это «родная» система от производителя, как и то, что она основана на Debian;

• Fedora для «малины» называется «Pidora»;

• Kodi – медиацентр;

• OSMC – еще один медиацентр;

• RISC OS.

Если говорить о «самоделках» и не сертифицированных ОС, то здесь целое раздолье: различные варианты Ubuntu, Puppy linux, GENTOO, Android, Arch и многие другие. Программное обеспечение для линукс доступно на тех-же репозиториях, что и на ПК версиях, собственно логично.

Для чего нужны GPIO, CSI, DSI разъёмы?

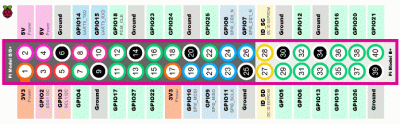

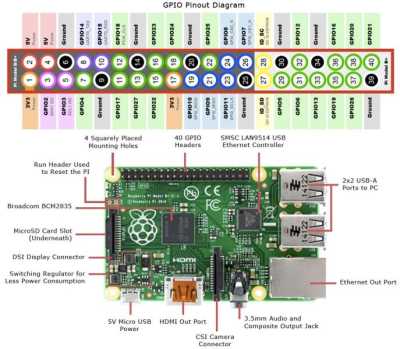

На самом деле GPIO это чуть ли не одна из самых важных изюминок подобных одноплатных компьютеров. Сперва нужно посмотреть на его распиновку (для увеличения нажмите на каринку).

Первое что бросается в глаза – это наличие питающих выводов – 5 В 500 (300 у model B) мА и 3,3 В 50 мА, это значит, что вы сможете питать свои проекты напрямую от Raspberry, если они не потребляют больших токов. Следующим фактом нужно принять то, что на выходе любого из выходов логическая единица равняется не 5 В, а 3,3, нагружать же их можно до 16 мА. Никакой защиты от перегрузки не предусмотрено, поэтому будьте осторожны.

Вы можете использовать эти выводы для подключения датчиков и исполнительных механизмов, это пригодится в проектах «Умный дом». Одним из распространённых проектов является – метеостанция.

Вам доступны различные интерфейсы для связи:

• SPI;

• I2C;

• UART.

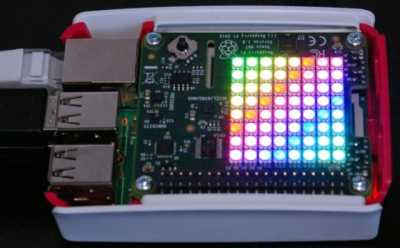

Три ШИМ-выхода, позволят регулировать мощность или другие параметры подключаемых устройств. Также этот разъём служит для подключения готовых модулей, например, модуль «Sense», со светодиодной матрицей 8х8 и набором датчиков для мониторинга окружающей среды.

DSI разъём служит для подключения специальных дисплеев для Raspberry, которых в продаже имеется великое множество, как по размеру, так и по наличию сенсорной панели. Расшифровывает как Последовательный Интерфейс Дисплея.

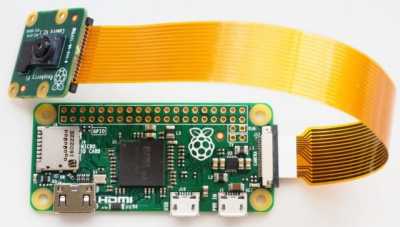

CSI – подобный разъём, но уже для подключения камеры, носит и аналогичное название – Последовательный интерфейс камеры.

Семейство Orange pi

После успеха плат Raspberry Pi, другие разработчики начали актино продвигать свои «Пи-подобные» проекты одноплатных компьютеров, среди них есть занимательное семейство Orange Pi, которое включает в себя множество различных вариантов и версий.

Основные различия между ними заключаются в объёме оперативной памяти, наличия встроенного Wi-Fi, а также EMMС памяти на плате. Интересна Orange своей ценой.

Среди популярных и актуальных плат можно выделить следующие, в порядке возрастания цены:

• Orange Pi Zero;

• Orange Pi PC 2;

• Orange Pi PC Plus.

Давайте рассмотрим их характеристики в сравнительной таблице.

Таблица сравнения плат семейства Orange pi

Как вы могли убедиться, платы довольно похожи друг на друга, но некая эволюция всё же прослеживается, например, использование более нового процессора H5, или установка встроенной памяти на плату, что значительно ускоряет быстродействие. Если вы решите купить плату типа PC Plus с eMMC памятью – будет лучше если операционную систему вы установите на неё. Логика работы такая, что, если установлена флеш-карта с ОС – загрузка происходит с неё, а в противном случае, с eMMC.

Почему Orange дешевле, чем Raspberry

Отличия в цене обусловлены в первую очередь брендом, не стоит забывать, что «Малинки Пи» всё-таки основоположники этого направления в технике. В Orange применяемые процессоры дешевле, чем в Raspberry, к тому же они сильнее греются, а заявленные 1,6 ГГц, по факту это не реальная, а маркетинговая рабочая частота.

Рекомендуемая производителем процессора частота находится на уровне 1,2 ГГц. При стандартной рабочей частоте наблюдается повышенный нагрев, не спасает и рекомендуемая пассивная система охлаждения. Будьте внимательны и приобретите 5 Вольтовый кулер для Orange/Raspberry. В целом производительность двух семейств схожая.

В чем еще разница Raspberry vs Orange?

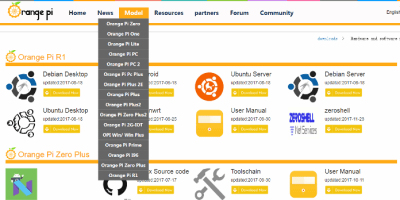

В отличии от Малинки на сайте Orange представлено гораздо больше поддерживаемых ОС, при этом список разбит по предназначению к конкретной модели Orange pi.

Для актуальной Pi PC 2 наблюдаются такие ОС:

• Arch linux Server/Desktop;

• Ubuntu Server/Desktop;

• Debian Server/Desktop;

• Android Orange OS;

• Raspbian Server/Desktop.

Список операционных систем для других плат почти такой же, за мелкими исключениями.

Как использовать одноплатные ПК в быту?

Давайте рассмотрим для чего нужно такое обилие официальных операционных систем и сторонних проектов.

Использование одноплатных компьютеров в роли Smart TV или мультимедиа центра оправдано широкими возможностями и низкой ценой. Таким образом вы можете превратить ваш одноплатник в медиацентр для телевизора с помощью Kodi – это бесплатный кроссплатформенный плеер, для воспроизведения аудио, видео, фото и просмотра IP-TV. Для Orange он поставляется в комплекте с OpenELEC.

Другое актуальное применение – игровая консоль из Raspberry PI или Orange Pi. Для этого есть специальные ОС с огромным количеством эмуляторов:

• Dendy;

• Sega;

• Nintendo 64;

• Dreamcast;

• PS 1;

• PSP (PPSSPP);

• И очень много других в т.ч. dos.

Проектов на самом деле два:

1. Recall Box.

2. RetroPie (для Raspbery) и Retroorangepie (для апельсина соответственно).

Здесь не будет сравнения какой из них лучше, ведь у каждого всегда есть свои преимущества.

Вы можете использовать эти платы для серфинга в интернете, просмотра видео и работы в офисе, в базовой Raspbian, с офисным пакетом LibreOffice, есть предустановленный браузер Chromium, если вам понадобится софт от Windows, тот же Word прекрасно запускается из-под Wine. Получается, что Вам доступны все прелести Linux, с минимальными физическими размерами и энергопотреблением.

Раз уж мы заговорили об энергопотреблении и Linux, стоит упомянуть, об отличной возможности создать домашнее облако или web-сервер. Так вы получите тихую и энергоэффективную систему с неплохим быстродействием, что трудно достичь, используя классический системный блок с его кулерами.

Это пригодится в системах «Smart Home» и сервера для видеонаблюдения. Для видеонаблюдения, как модно говорить, «Из коробки» существует отличный проект «MotionEye». С его помощью вы можете осуществлять контроль и запись IP-камер через веб-интерфейс. Существует возможность установки его поверх Raspbian, так и в качестве самостоятельной ОС.

Выводы

Среди целого ряда различных одноплатных компьютеров выделены лишь два направления с наиболее развитым интернет сообществом. Поддержка энтузиастов и база знаний больше всего развита у Raspberry pi. Это не значит, менее известные платы будут хуже, просто вам будет труднее разобраться что к чему.

Их аналоги: Banana PI, C.H.I.P., ODROID, TinkerBoard – имеют достаточно интересные характеристики и цены, часто превосходящие «Малинку» и «Апельсинку». А одноплатный компьютер Latte-Panda и вовсе выполнен на процессоре Intel Atom 8300, и работает под управлением полноценной ОС Windows, что на момент написания статьи невозможно для ARM машин.

Однако стоимость сопоставима с таким форм-фактором компьютеров, как «Stick», пионером этого форм-фактора является компания Intel, а маркетологи его называли «Компьютер размером с флешку». К сожалению, они лишены полноценного GPIO и гибкости в плане конструктивных решений готового продукта.

Алексей Бартош
