Муфта кабельная: основные виды

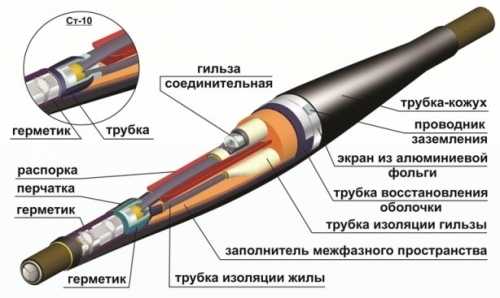

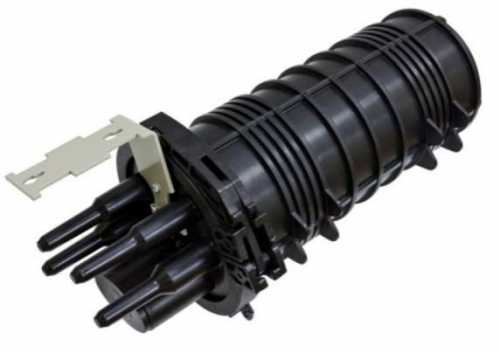

Современные коммуникации играют большую роль в жизни человека, обеспечивая ему комфорт, уют и безопасность. Чтобы соединение кабелей было надёжное и безопасное, используется муфта кабельная. Это специальное устройство, которое предназначено для соединения оптических и электрических кабелей в одну кабельную линию и обеспечения надежной герметизации, дополнительной изоляции стыковочного разъёма.
Безусловно, такими работами занимаются опытные специалисты, имеющие соответствующие знания и опыт, но случаи могут быть разными и возможно когда-то вам придётся самостоятельно сооружать такую систему и поэтому знания о том, какими бывают муфты, будут полезными.
Оглавление:
Виды кабельной муфты
Современный электротехнический рынок представляет большой выбор кабельных муфт, которые принято разделять на несколько типов:
1. По типу крепления:
• соединительные: используются во время монтажа кабельных линий. Главное предназначение – это: надёжное соединение, герметизация, защита от разных повреждений на местах стыковки силовых кабелей;
• концевые: осуществляют подвод кабеля к разным электрическим приборам и аппаратам;
• ответвительные: применяются исключительно для подключения ответвительного кабеля к силовой магистральной линии;
• стопорные и стопорно-переходные: объединяют кабеля в одну линию и в тоже время предупреждают стекание кабельной массы на участках.
2. По материалу изготовления:
• свинцовая;
• эпоксидная;
• чугунная;
• термоусаживающая;
• пластмассовая;
• заливная;
• натяжная.
3. По методу монтажа:
• наружные;
• внутренние.
4. По типу изоляционного покрытия:
• муфта с бумажной изоляцией;
• муфта с пластмассовой изоляцией.

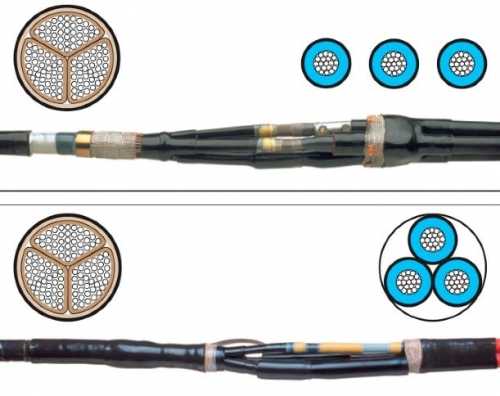

Существует ещё и переходная муфта, которая обеспечивает надёжное соединение с разными типами изоляцией: и с бумажной, и с пластмассовой.
Критерии выбора кабельной муфты
Как видим, классификация кабельных муфт запутана и может показаться сложной. Поэтому, чтобы выбор муфты был не таким тяжёлым, следует ориентироваться на такие параметры:
• конструкция: материал изготовления и конструктивные характеристики;
• назначение;
• условия использования: муфта для внутреннего или внешнего прокладывания;
• значение минимального напряжения;
• габариты: нормальная и малогабаритная;
• диаметр сечения и количество жил;
• форма: Х-, Т-, V – образная.
Наибольшей популярностью пользуется термоусаживаемая кабельная муфта из высококачественного полимера, которая обеспечивает надёжный, простой монтаж. К тому же, такая муфта благодаря способности усаживания во время нагревания может применяться для нескольких токопроводящих жил, которые одинаковы между собой по диаметру сечения.
