Монтаж электооборудования на DIN-рейке

Как-то незаметно в сфере бытового и промышленного электромонтажа наступила новая эпоха – эпоха модульного оборудования. «Модульное» – значит компактное, унифицированное по размерам и простое в монтаже. Ну, с компактностью и унификацией, вроде, все понятно. А простота в монтаже – это что такое?

В тех же квартирных электрощитках сегодня размещается столько различного оборудования! Десятки единиц. Вот и попробуем представить, что каждая такая единица крепится по старинке, винтами.

Итак:

– берем первый автоматический выключатель,

– размечаем заднюю стенку щитка,

– засверливаем по разметке,

– вставляем винты в корпус выключателя,

– ловим гайками винты с обратной стороны,

– затягиваем винты, придерживая гайки…

Монтаж электооборудования на DIN-рейке

Уфф…! Кажись, один автомат с грехом пополам закрепили. Осталось всего ничего: десяток автоматов, пара УЗО и электросчетчик.

Крепим-крепим… Ай-ай-ай! Похоже, что места в щитке немного не хватает. Ведь рассчитать его довольно трудно, а если первый аппарат разместили неудачно, то вся работа уже в любом случае насмарку. Ну, что тут поделаешь – снимаем все, что с таким трудом крепили, откладываем в сторону сверленный-пересверленный щиток, берем новый, побольше, и заново: метим, сверлим, крепим…

Вот примерно такие перспективы ожидали каждого электрика, бравшегося за монтаж и конструирование индивидуального квартирного электрощитка «с нуля», если дело было до появления модульной аппаратуры и универсального средства ее крепежа – DIN-рейки.

Читайте также »   Полевые транзисторы: принцип действия, схемы, режимы работы и моделирование

Неудивительно, что квартирные щитки тех времен не отличались особым разнообразием: два-четыре автомата или пробки и электросчетчик. Ведь чем больше аппаратов, тем больше труда нужно было вложить в сборку щитка. К тому же крепления винтами сами по себе увеличивают габариты аппаратуры, а, следовательно, и самого щитка.

Монтаж электооборудования на DIN-рейке

Зато DIN-рейка, разработанная в Германском Институте Стандартизации (так и зашифровывается – DIN), своим появлением в корне изменила ситуацию. Самый популярный вид DIN-рейки, применяемый сегодня практически во всех квартирных щитках, – это «омега-образный» профиль шириной 35 мм и высотой 7,5 мм.

Отогнутые края – губки – такой DIN-рейки предназначены для удержания аппаратуры, а продолговатые отверстия на основании – универсальная перфорация – для монтажа самой рейки. Выпускается DIN-рейка стандартной длины – 2 метра, но ее, разумеется, можно резать как душе угодно. Материал DIN-рейки – сталь со специальным антикоррозионным покрытием.

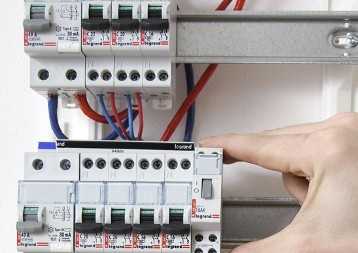

Для того чтобы закрепить DIN-рейку, достаточно лишь двух отверстий на одной горизонтальной линии любой плоской поверхности, например, той же задней стенки квартирного щитка. А уже само оборудование крепится на рейку в любом количестве, насколько хватает длины. Модульные автоматические выключатели, счетчики, УЗО, пускатели, клеммы, различные реле и прочая аппаратура имеет на своем основании специальные зажимы для рейки DIN.

Этих зажимов обычно два или четыре. Верхние из них являются неподвижными и просто ставятся на край рейки, а нижние можно оттянуть с помощью плоской отвертки. Когда аппарат прижат к DIN-рейке, нижний зажим возвращается на свое место либо под действием пружины, либо простым нажатием. Для снятия аппарата достаточно вновь оттянуть нижние зажимы.

Читайте также »   Защита домашней электропроводки от грозовых перенапряжений

После установки всех аппаратов на рейку остается еще одна небольшая проблема: от усилий, вызванных упругой деформацией проводов, аппараты могут немного перемещаться вдоль рейки и даже соскочить с нее. Чтобы этого не происходило, следует применять специальные замки – фиксаторы для DIN-рейки.

Они жестко крепятся по обоим сторонам оборудования на рейку и исключают всякие продольные перемещения. Хотя иногда края рейки просто немного разгибают пассатижами с двух концов. Это, в принципе, также практично, как и фиксаторы, но как-то менее эстетично.

Монтаж электооборудования на DIN-рейке

Таким образом, монтаж-демонтаж в электрощитке любого комплекта оборудования при использовании рейки DIN занимает считанные минуты. Это просто похоже на детский конструктор – настолько же легко и даже приятно. Вот за это рейка DIN так и полюбилась всем электромонтажникам, и сегодня она входит в состав практически любого квартирного электрощитка ЩРН или ЩРВ.
