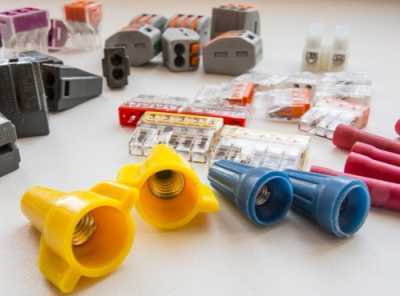

Клеммники для соединения проводов и кабелей
Для чего нужны клеммники?
Монтаж кабельных линий и проводов заканчивается их соединением. Электрическим соединением, которое обеспечивает работоспособность всей схемы. Это соединение должно быть надежным, не должно допускать электрических потерь и должно быть защищено от случайного доступа, то есть, должно обеспечивать безопасность.
Безопасность достигается применением специальных корпусов и распаечных (распределительных) коробок. А другие два необходимых условия обеспечиваются использованием специальных сертифицированных зажимов или клеммников. О разнообразии последних и поговорим. Но сначала ответим на вопрос: «А почему же именно клеммники-то, собственно говоря?»
В самом деле, почему же нельзя обойтись обыкновенной скруткой? Ведь частенько приходится слышать или читать, что правильная скрутка будет надежнее многих клеммников. Так за чем же дело стало? А стало оно за тем, что речь идет именно о правильной скрутке. К тому же, эксплуатируемой в определенных условиях.
О том, как сделать правильную скрутку пишутся чуть ли не трактаты (несмотря на, казалось бы, противозаконность скрутки как таковой). Но на деле о том, в каких условиях данная конкретная скрутка может эксплуатироваться, может нашептать только сердце монтажника на основании его же (монтажника) опыта.
То есть, сделать правильную скрутку не так-то просто. И даже специалист не может однозначно определить, прослужит ли долго и счастливо данная конкретная скрутка в данных конкретных условиях, или нет.
В то же время клеммники являются заводскими изделиями, прошедшими испытания и получившими сертификат. Да, мы все знаем, что всё у нас запросто подделывается, но все же каждый клеммник, даже поддельный, имеет давно опробованную и испытанную конструкцию. В маркировке клеммника конкретно указан его номинал по току и напряжению, а также пределы сечений соединяемых проводов, а в некоторых случаях – даже тип этих проводов.
Таким образом, клеммники предполагают минимальные требования к квалификации монтажника. Достаточно прочитать информацию на клеммнике, ознакомиться с его маркировкой – и можно смело судить о том, будет ли этот клеммник работать в этих условиях.
Именно поэтому действующие правила предлагают не пытаться выяснить уровень практических знаний каждого электромонтажника, а просто использовать клеммники.
Какими бывают клеммники?
Основные типы конструкций клеммников известны достаточно давно и хорошо знакомы каждому монтажнику. Условно их можно поделить на винтовые и безвинтовые (они же пружинные). И те, и другие являют собой изделия в пластиковом (капроновом, карболитовом) корпусе, содержащие в своем составе контактную группу.
«Контактная группа» – это и есть тот самый механизм, который соединяет провода. Электрическое соединение обычно обеспечивается не напрямую, а посредством металла контактной группы. И более того: во многих случаях для использования клеммника провод необходимо оконцевать. А это означает, что электрическая цепь соединения приобретает, казалось бы, совсем сложный характер: «провод1-его наконечник-металл контактной группы-наконечник провода2-провод2».
Исключением могут являться лишь ситуации, когда соединяются провода со сплошными жилами, которые во многих случаях могут зажиматься в клеммниках без применения наконечников.
И на каждом контактном переходе обеспечиваются минимальные потери и практически полное отсутствие нагрева за счет таких факторов:
создание оптимальной пары металлов в каждой связке (наконечник-провод, наконечник-контактная группа и так далее);
использование специальной кварцевазелиновой смазки для предотвращения образования пленки окисла на поверхности алюминиевых проводников;
конструкция клеммника, предусматривающая зажатие провода или наконечника в контактной группе.
Первый фактор предопределяет выбор металла для изготовления контактной группы. Провода и наконечники – это практически всегда медь, либо алюминий, либо луженая медь. Хороший и надежный контакт с этими металлами обеспечивают сталь, латунь, а также некоторые специальные сплавы. Из них и выполняются контактные группы подавляющего большинства клеммников.
Второй фактор в дополнительных комментариях не нуждается, хотя применением смазки нередко пренебрегают. Но, к примеру, в составе клеммников Wago, предназначенных для соединения алюминиевых проводников, такая смазка уже предусмотрена изготовителем.
Ну, и наконец, третий фактор и раскрывает принципиальные различия между винтовыми и пружинными клеммниками. В винтовых клеммниках зажимное усилие создается обыкновенным резьбовым винтом, который прижимает провод к контактной, чаще всего рифленой, поверхности. А в пружинном клеммнике зажимное усилие создается деформированной пружиной.
Пружину можно практически мгновенно отогнуть и вставить в клеммник провод. Это означает, что пружинные клеммники существенно экономят время на монтаж по сравнению с винтовыми клеммниками, винты которых приходится достаточно долго и нудно крутить отверткой, удерживая в одной руке зажимаемый провод.
Но зачастую в адрес безвинтовых клеммников звучат обвинения в неспособности держать повышенную токовую нагрузку: пружина теряет свою упругость под воздействием повышенных температур и контакт ухудшает свое состояние.
Однако по большому счету все это означает лишь то, что пружинные клеммники не следует перегружать по току. Номинальную же нагрузку они держат на отлично.
Производители клеммников
Среди лидеров по производству и по качеству выпускаемых безвинтовых клеммников следует отметить уже упоминавшуюся фирму Wago, а также Phoenix Contact. Последний производитель известен и своими винтовыми клеммниками.
Отечественные производители клеммников существенно отстают в отношении качества, зато несколько выигрывают в отношении цен на свою продукцию. Клеммники есть в номенклатуре производства буквально каждого второго российского завода электротехнических изделий. Но настоящую популярность приобрели только изолированные винтовые клеммники серии ЗВИ. Пока вместо отечественных клеммников электромонтажники чаще предпочитают колпачки СИЗ или элементарную сварку проводов.
