Какой раствор лучше для кладки печи
Оглавление:
Как приготовить прочный и долговечный раствор для кладки печей: советы и рецепты
Кладка из кирпича и камня не обходится без связующего раствора, главными требованиями к которому можно назвать прочность и долговечность. От качества компонентов и правильности замеса зависит срок службы строения и безопасность печного оборудования. Важно, чтобы раствор для кладки печей был жаростойким, давал минимальную усадку и не растрескивался с годами. Как приготовить идеальную смесь и что нужно учесть, выбирая основные и дополнительные ингредиенты?
Секреты приготовления глиняных растворов

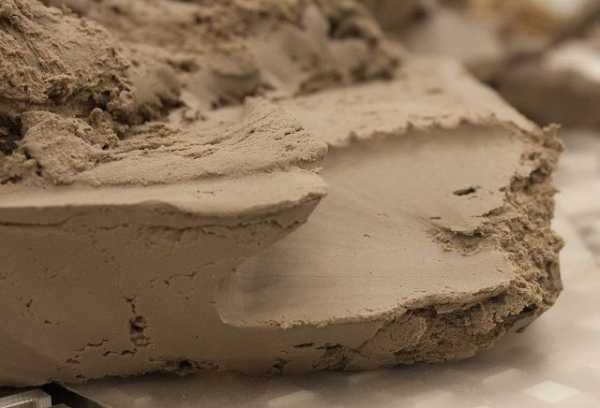

Глина идеально подходит для строительства печного оборудования. Глиняный раствор для кладки печей использовали много веков назад в разных странах. Доказательство прочности этого природного сырья можно найти в исторических памятниках – они до сих пор сохраняют свою форму.
Особенности выбора и подготовки песка
Самый простой состав раствора для кладки печей включает глину и песок. Песок лучше всего использовать горный – его песчинки имеют шероховатую поверхность, что усиливает сцепление кладочного материала с кирпичом. Песчинки морского и речного песка гладкие, отполированные водой, поэтому их сцепляющие свойства намного хуже.

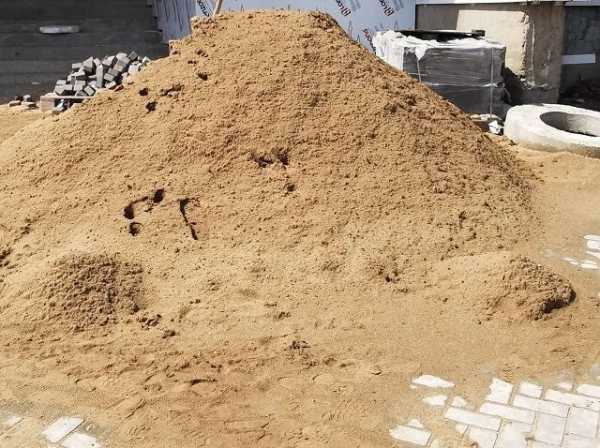

Перед замешиванием раствора для печи песок следует просеять через мелкое сито с ячейками 1,5*1,5 мм. После этого, если в сырье заметны мелкие примеси, важный ингредиент промывают водой. Промывку делают струей, насыпав порцию песка на натянутую на раму мешковину. Воду льют до тех пор, пока не начнет стекать чистая.
Важность жирности глины и способы ее определения
Приготовление раствора для кладки печи своими руками начинают с определения пластичности глины – от этого показателя будут зависеть пропорции ингредиентов и прочность постройки. Для проверки жирности глину замешивают в крутое тесто и интенсивно разминают. Из массы формируют шарик диаметром около 5 см и кладут его между двумя небольшими дощечками. Доски медленно прижимают друг к другу и наблюдают за состоянием шарика.
Идеальная масса трескается при сжатии на одну треть. Быстрое появление трещинок свидетельствует о недостатке жирности сырья, а долгое сохранение формы указывает на повышенную жирность. Очень тощие глины для строительства и отделки печного оборудования не подходят – такая кладка быстро пойдет трещинами. Проблему чрезмерной жирности, ведущей к сильной усадке, решают добавлением песка.
Подготовка глины к замесу
Перед тем как замесить раствор из глины для кладки печи, ее в обязательном порядке просеивают через сито с отверстиями 3*3 мм. Еще лучше сырье промыть, используя старый проверенный способ печников. Для этого продолговатую емкость устанавливают под наклоном и насыпают глину в верхнюю часть. Вниз наливают воду так, чтобы она не касалась стройматериала.
Процесс промывки заключается в волнообразном движении воды при помощи совка в сторону глины. Постепенно в воду намывается чистое сырье, которое освобождают от воды, пропуская через сито.
Очищенную массу замачивают в чистой воде. Рекомендуется насыпать слои толщиной не более 20 см, каждый заливая водой. Спустя сутки содержимое интенсивно перемешивают и, если требуется, добавляют еще немного жидкости. Еще через сутки можно замешивать глиняный раствор для печи.
Популярные рецепты от печников
В зависимости от того, какой раствор для кладки печи хотят получить, в состав добавляют различные ингредиенты, довольствуются только песком или обходятся без него, если позволяет жирность главного компонента. При приготовлении смесей всегда сначала смешивают сухие составляющие, а в конце добавляют замоченную глину.
Лучший раствор для печной кладки
По консистенции раствор для печей и каминов должен напоминать густую сметану. Для замеса кладочного состава на жирной глине добавляют две части песка, а для нормальной выдерживают пропорцию один к одному.

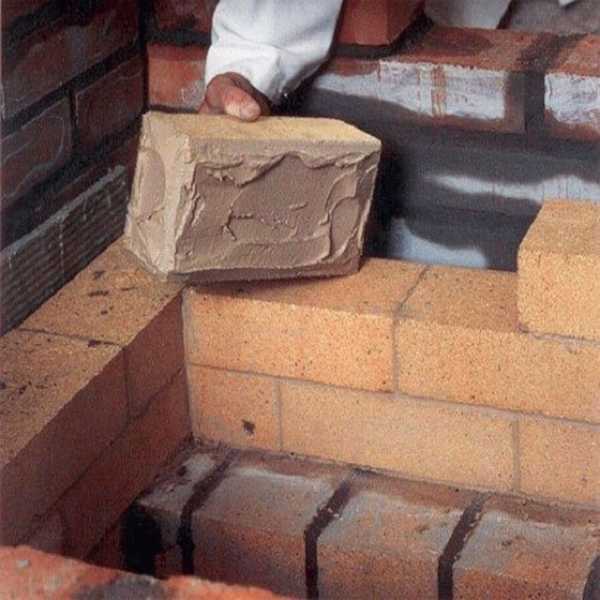

Чтобы проверить качество готовой массы, достаточно скрепить два кирпича, подождать около 5 минут и приподнять конструкцию за верхний кирпич. В идеале связка должна выдержать несколько подъемов. Если сцепление не произошло, причина, вероятнее всего, кроется в тощей глине.
Некоторые печники добавляют для прочности поваренную соль из расчета – 150 граммов соли на 10 кг глины. Также на этот объем можно добавить килограмм цемента марки М400.
Для кладки участка дымохода, возвышающегося над кровлей, вместо глиняных составов лучше использовать устойчивую к влаге известково-песчаную смесь, приготовленную из трех частей песка и одной части известкового теста, или состав, замешанный из одной порции негашеной извести и трех объемов воды.
Штукатурная смесь для каминов и печей
Для оштукатуривания печных агрегатов из кирпича идеально подходят глиняные растворы с добавлением извести, асбеста, гипса, цемента.
Состав для облицовки печей
Чтобы приготовить прочный раствор для кладки плитки на печь, добавляют цемент в том же объеме, что и глину. Песка в этом случае требуется двойная норма. Для предупреждения растрескивания можно добавить соль. Чтобы усилить сцепление материалов, рекомендуется перед работой углубить швы в кладке – это значительно повысит прочность декора и предупредит отваливание элементов.
В другом рецепте, подходящем для облицовки печи плиткой, печники рекомендуют взять три части глины, столько же песка и по одной части зубного порошка и жидкого стекла. Некоторые мастера вообще не добавляют глину, а готовят раствор из песка, цемента и соли, взятых в равных объемах, но в этом случае плитку перед работой обязательно вымачивают в воде не менее двух часов.
Готовые смеси и особенности их выбора
Чтобы не утруждать себя выбором ингредиентов и оценкой их качества, можно купить готовый огнеупорный раствор для кладки печей и каминов. Качественную продукцию в этом сегменте по доступным ценам предлагают российские производители: «ПЛИТОНИТ», «ТЕРРАКОТ», «Печной дом Макаровых», «ПечникЪ», «Сканэкс», «СПО».
В ассортименте: кладочные и штукатурные смеси, затирки, усиленные составы для шамотных топок, мастики для реставрации и ремонта, клеи для облицовочной плитки. При желании можно найти особый раствор для банной печи, устойчивый к повышенной влажности.
Важно помнить, что от качества печного раствора зависит безопасность домашнего очага. Плохая смесь не обеспечит необходимую герметичность и не защитит от утечки угарных газов. Любые сомнения в собственном мастерстве – серьезный повод доверить приготовление раствора и строительство профессиональному мастеру.
Приготовление глиняного раствора для кладки печей своими руками. Пропорции популярных составов. Огнеупорные смеси для оштукатуривания и облицовки печей и
Какой раствор нужен для кладки печи?
Автономность и особый деревенский колорит дровяного отопления загородных коттеджей составляют конкуренцию газовым котлам. Сложить печь для дома самостоятельно можно при грамотном выборе материалов. Чтобы избежать появления трещин в корпусе, кирпич и раствор для кладки должны одинаково реагировать на механические и термические нагрузки, воздействие дымовых газов. Цементная смесь деформируется при нагреве и не подходит для возведения жаростойких конструкций.
Кладочные растворы для основных частей печи
Русская печь состоит из камер, которые по-разному нагреваются, испытывают нагрузки, подвергаются химическому воздействию дыма и конденсата. Чтобы приготовить правильный раствор для кладки печи, необходимо знать требования к жаростойкости и прочности отдельных участков:
1. Топочная часть из огнеупорного кирпича (с маркировкой Ш) выдерживает нагрев выше 1000 С. Кладку скрепляют жаропрочной смесью, основным компонентом которой является шамотная глина.
2. Теплоаккумулирующая камера испытывает нагрев до 600 С, влияние дымовых газов и кислотного конденсата. Для стенок используют керамический кирпич (полнотелый «печной» М 150) и глиняный раствор.
3. Дымоход находится под собственной и ветровой нагрузкой. Наружную трубу выкладывают из рядового кирпича на известковой смеси.
4. Фундамент в случае деформации требует разборки печи. Поэтому для основания выбирают прочный цементно-известковый состав и полнотелый кирпич с хорошей несущей способностью.
Традиционно для кладки печей используют глиняный раствор, так как он выдерживает температуры до 1400 С, имеет максимальную плотность, то есть совершенно не пропускает дым и угар в помещение. Микропористость материала позволяет впитывать пары влаги и «дышать» стенкам печи. При нагревании глиняные швы не расширяются и не растрескиваются при остывании. Разобрать конструкцию в случае ремонтных работ можно без деформации и отходов.
Глиняная смесь
Кладочные растворы на основе глины в зависимости от ее жирности замешивают с песком в определенной пропорции. Масса должна быть максимально однородной, мелкодисперсной и пластичной, чтобы шов между рядами не превышал 4 мм. Жирная глина трескается при высыхании и пропускает угар, а тощая разрушается под нагрузкой. Нормализацию производят добавлением горного песка, который просеивают и промывают от органики. Соотношение вяжущего и наполнителя подбирают опытным путем.
Чаще всего глину и песок для приготовления удобоукладываемой массы смешивают в пропорции 1:1 или 1:2 и затворяют водой. Скрепление 100 кирпичей потребует 30 л. Жирная глина потребляет больше песка, а из тощей его вымывают. Воду в состав добавляют дождевую и артезианскую средней жесткости. Из пробного замеса скатывают шарик и испытывают его на прочность. Если от удара о пол образец рассыпался – в смеси много песка.

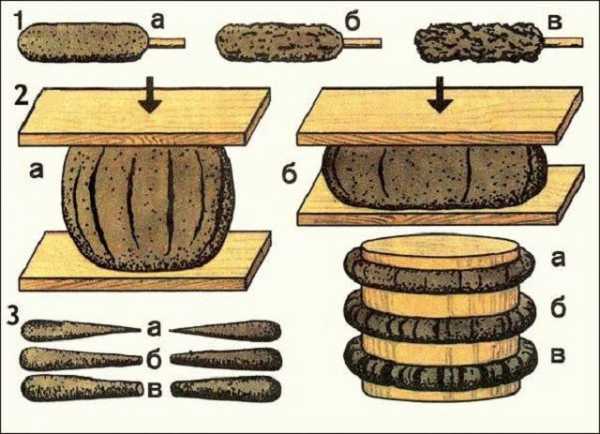

Жирность глины для кладки печей определяют старинными способами:
1. Необходимо приготовить тесто без песка, скатать шарик и сделать плоскую лепешку в 5 и 10 см. Образование через 3 дня на их поверхности трещин говорит о жирности. В состав досыпают песок, пока не произойдет нормализация. Если гладкие образцы раскрошились при падении с высоты – глина тощая и требует добавления более жирного сырья.
2. Раствор проверяют на прилипание к черенку из древесины. Если на нем задерживаются отдельные комочки – глина для печей нормальная, равномерно обволакивает – жирная, оставляет тонкий слой – тощая.
3. Глиняный шарик (д=6 см) размещают между деревянными пластинками. При нормальной жирности трещины на лепешке появляются при сжатии на 2 см.
4. Образцы из тощего теста длиной 10 см и диаметром сечения 1 см почти не растягиваются. Жирная глина обрывается на части с острыми концами. Нормальная – растягивается до толщины 8 мм в месте разрыва.
Подобрать оптимальное соотношение можно, если смешивать разные сорта и добавлять песок в определенном методом испытаний количестве.
Сделать глиняную смесь для печи самому, зная пропорции и очередность необходимых процедур, несложно:
Правильное соотношение глины и песка можно проверить нанесением между кирпичами. Если поднять кладку и нижний камень не оторвется, пропорции выбраны верно. Глиняный раствор в герметичной емкости может храниться больше месяца, при высыхании его размачивают водой. Для приготовления к глине нормальной жирности песок не добавляют. Замачивание производят слоями, затем процеживают сквозь сито с трехмиллиметровыми отверстиями. Раствор до рабочей вязкости доводят на месте. Замешивание можно сделать на щите, при этом влажную глину выкладывают на песочную грядку и перелопачивают. Массу разбивают, нарезают и переворачивают пласты, пока не образуется однородная смесь. Вливают воду и повторяют процедуру.

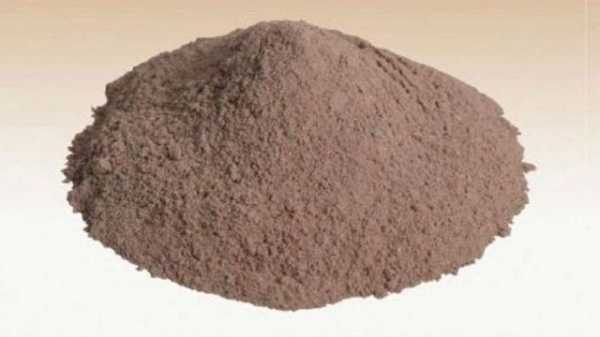

Шамотная глина идет на изготовление подходящего по характеристикам состава для огнеупорного кирпича. Жаростойкий материал получают термообработкой каолина, которая продолжается после испарения всей влаги, в результате чего он превращается в камень. Куски шамота измельчают и в виде сухой дроби (в мешках по 20 кг) добавляют в кладочные смеси. Чтобы приготовить раствор, огнеупорный порошок заливают артезианской водой на 2-3 дня и периодически перемешивают. Замоченная шамотная глина пропускается через проволочную сетку для удаления крупных комков. Горный песок всыпают частями в соотношении 1:2. Для жаростойкого варианта подходит мелкая фракция дробленого шамота, который просеяли сквозь ячейки размером до 1,5 мм. Затем доливают воду, пока масса не будет соскальзывать с мастерка.
Практичная смесь для трубы и фундамента

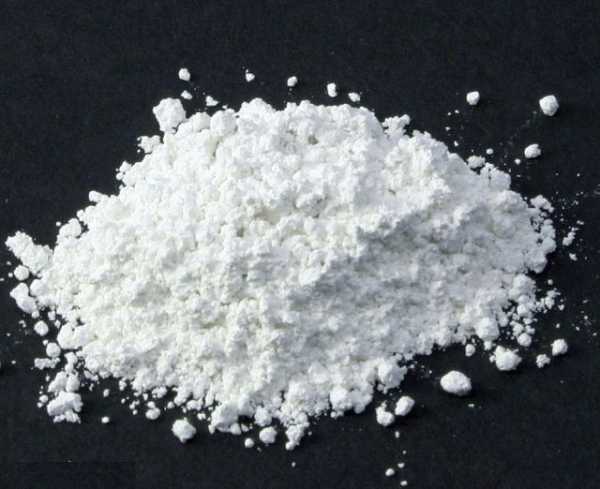

Известковый раствор для печи можно сделать из готового теста, так как гашенная «пушонка» подходит только для отделки. Отсеивают мусор и ракушки из речного песка, воду берут водопроводную. Размешивают мягкое известковое тесто веслом. Подсыпают чистый песок, начиная с половины объема. Известковое тесто является вяжущим компонентом, а прочность обеспечивает песок, поэтому его количество может достигать 5 частей.
Пластичность проверяют по налипанию на деревянное весло. Нормальный замес обволакивает инструмент слоем в 2–3 мм, тощий – тонкой пленкой, а жирный ложится комками. Если из шва между двух кирпичей смесь выдавливается на 1–3 мм, ее консистенция подходит для кладки, если нет – состав раствора разжижают водой, стекает струями – добавляют известковое тесто.
Цементный состав

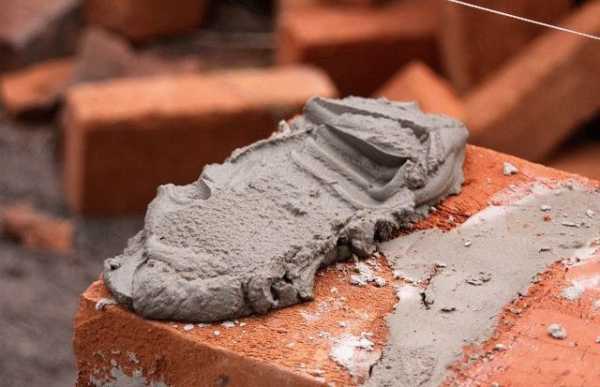

Используют для печного фундамента, который не подвергается тепловому воздействию. Цемент и песок берут в пропорции, зависящей от марки вяжущего вещества: М400 – 1:4; М500 – 1:5. Сухие ингредиенты просеивают и затворяют водой. Вязкость проверяют степенью налипания на деревянное весло или черенок лопаты. Быстро застывает, поэтому замес необходимо приготовить непосредственно перед работой.
Состав сложных растворов зависит от места их применения. Для защиты фундамента и уличной части дымовой трубы от влаги можно сделать цементно-известковую смесь, для основного тела печи – цементно-глиняную. Они увеличат прочность и гидроустойчивость кладки.
Приготовление многокомпонентного раствора сводится к смешиванию одной части цемента, трех порций известкового теста и от 5 до 15 песка. Замес производят лопатой или миксером. Вначале готовят обычный известковый раствор, затем вводят цемент и добавляют воду. Другим способом смешивают сухие ингредиенты и подсыпают их в разбавленное тесто. Использовать его необходимо в течение 45 мин, иначе он потеряет свою пластичность.
Качественный раствор для печной кладки сделать самостоятельно нетрудно, если:
Кладочные составы на основе глины, цемента и известковые смеси. Как самостоятельно сделать качественный раствор?
Как быстро и качественно приготовить раствор для кладки печи из кирпича
Важный этап в постройке печки для деревенского дома или бани – приготовление надежного кладочного раствора.
Правильно замешанный раствор для кладки печи влияет на герметичность, долговечность, термостойкость и безопасность готовой конструкции.
Хорошая смесь для кладки печи устойчива к высоким температурным режимам, механическим повреждением и растрескиванию.
Особенности выбора материала
Процесс возведения современных печей разделен на несколько этапов:
- Первый этап – обустройство печного фундамента при помощи бетонного состава;
- Второй этап – кладка печи из огнеупорного кирпича с использованием кладочной соединительной массы на основе глины;
- Третий этап – облицовка печи штукатурным составом.
Наиболее важным является этап непосредственной кладки и приготовление надежной основы, которая должна обладать высокими эксплуатационными характеристиками – жаростойкостью, адгезией, водонепроницаемостью, прочностью и долговечностью.
Для обустройства современных печей применяется несколько вариантов кладочных растворов: глиняный, известковый и цементный.
Кладочные растворы бывают простыми и сложными. Простые состоят из одного вида вяжущего компонента и заполнителя; сложные смеси включают от двух и более вяжущих материалов и несколько заполнителей. Вяжущие компоненты – известь, глина и цемент.
На основе глины
Один из самых дешевых и доступных типов соединительных печных смесей. Глиняный раствор для кладки печей характеризуется повышенной жирностью, которая определяет степень пластичность, жаростойкости и прочности готового материала.
Раствор для печи из натуральной глины бывает:
Огнеупорный раствор из глины готовится на основании трех компонентов: глины, песка и воды. Подобный состав устойчив к растрескиванию и пересыханию, обеспечивает надежное обустройство печи из кирпича.
Чтобы построить печник, рекомендуется использовать жирные и нормальные составы, которые обладают повышенной прочностью, пластичностью и устойчивостью к расслаиванию.
Качество глины определяет количество песка, необходимого для замеса раствора. Для работ используется глина и очищенная вода с низким содержанием примесей. Для кладки 100 кирпичей в среднем используется до 20 литров чистой воды.
Для приготовления раствора используется карьерный или речной песок мелкой фракции без дополнительных примесей. Перед использованием его обязательно просеивают через мелкоячеистое сито. Если в нем имеются примеси гравия, тогда рекомендуется использовать сито с размером ячеек до 10 мм. Для мелкофракционного материала подойдет сито с 2 мм ячейками.
Перед добавлением других компонентов глиняную основу рекомендуется проверить на пластичность. Как сделать подобную проверку? Для этого небольшую доску следует опустить в полученную смесь для кладки печи и определить ее толщину. Она должна быть в меру густой и тягучей. Если имеется лишняя жидкость, тогда стоит добавить немного вяжущего компонента, периодически размешивая и тестируя смесь на пластичность.
Оптимальная толщина соединительного материала – 2 мм, что свидетельствует о правильном соблюдении пропорций всех компонентов. Готовая кладочная масса получается тягучей и не очень плотной.
Подходящая плотность раствора для кладки зависит от соотношения основных компонентов в ней – глины и песка соответственно:
Как приготовить качественную соединительную массу на основе глины? Существует несколько проверенных способов.
Нужный объем глины замачивается на 24 часа, добавляется вода для получения густой массы. Полученный материал аккуратно процеживается, затем в него добавляется песок и еще раз замешивается. Важно избегать образования глинистых луж, которые можно устранить небольшой порцией вяжущего компонента.
В емкости соединяется шамотный песок и глина в равных пропорциях, добавляется очищенная вода (1/4 часть от объема глины). Все компоненты тщательно перемешиваются до получения однородной массы.
Состав замешивается на основе суглинков. Этот рецепт предусматривает приготовление 10 различных вариантов раствора, из которого выбирается лучший.
Для первого: 10 объемов суглинки, 1 объем песка и 1 объем цемента и т.д. по убыванию объема суглинки. Десять полученных основ помещаются в разные емкости и оставляются на просушку в течение 5-6 дней. По завершению отведенного времени определяется наиболее качественный состав раствора с минимальной степенью усадки и устойчивостью к растрескиванию.
К глине добавляется песок и ¼ воды. Все компоненты перемешиваются для получения густой тягучей массы. Для повышения прочности в подобную смесь рекомендуется добавить каменной соли или цемента. На ведро смеси – до 250 г соли и ¾ литра цемента. Соль предварительно растворяют в воде, а цемент разводят водой до густой консистенции, после чего добавляют в готовую основу.
На основе извести
Для строительства фундамента и печного дымохода рекомендуется использовать состав на основе извести и цемента.
Особое тесто, получаемое путем смешивания негашеной извести и воды в соотношении 3:1. В готовое тесто добавляется просеянный песок через мелкоячеистое сито в соотношении 3:1 – на 3 объема песка 1 объем теста. Готовая масса разбавляется водой до получения густой массы.
Смесь для кладки печи на основе извести получается достаточно пластичной и прочной.
Показатель жирности состава из извести определяется количеством песка. Для чрезмерно жирной смеси требуется 5 объемов песочной составляющей, для нормальной – не более 3 объемов.
Увеличить прочность и водостойкость можно путем добавления цемента. Для приготовления подобного состава необходимо использовать компоненты в таких пропорциях (части):
Приготовление раствора имеет такую последовательность действий: цементные и песочные компоненты соединяются в отдельной емкости. Готовое тесто на основе извести разбавляют очищенной водой до получения густой консистенции. В разведенное тесто вводят сыпучие компоненты и перемешивают. Для увеличения вязкости, состав разбавляют водой.
На основе цемента
Какой раствор нужен для обустройства печного фундамента и кладки наружной части дымоходной трубы? Ответ прост – состав на основе цемента, песка и воды. По своей прочности он равен известковому аналогу, но для затвердения требует гораздо больше времени.
Оптимальный состав готовой массы получается в следующих пропорциях – 3:1 (на 3 объема песка 1 объем цемента марки М 300 или 400). Перед смешиванием все компоненты просеиваются через мелкоячеистое сито. В глубокую емкость засыпается просеянный песок, добавляется цемент и перемешиваются до однородной массы. В конце добавляется вода.
Готовую смесь нужно довести до густой и тягучей консистенции. Определить подходящую густоту достаточно просто – состав должен оставаться подвижным, но при этом не стекать с лопаты при ее повороте до 45 градусов.
Чтобы возвести монолитный печник, рекомендуется использовать огнеупорную бетонную смесь в следующих пропорциях (части):
Чтобы печник имел прочный фундамент, рекомендуется подготовить раствор для кладки, состоящий из крупно фракционного гравия, песка, цемента (пропорции 3:3:1).
Для увеличения прочности можно использовать кварцевую крошку. Огнеупорная бетонная смесь получается крупно фракционной, повышенной плотности и водонепроницаемости.
Для правильного замеса на 25 кг готовой смеси требуется 10 литров воды. Оптимальный способ смешивания – механический при помощи бетономешалки. Готовый состав застывает быстро, поэтому рекомендуется использовать его сразу после приготовления.
Строительство печи имеет свои отличительные особенности в отношении правильного выбора состава и приготовления кладочного раствора. Для разных элементов конструкции используются различные составы.
Как научиться готовить качественные глиняные, известковые и цементные растворы для кирпичной кладки печей. Составы и рецептура самых востребованных соединительных смесей для кладки.
Какой раствор нужен для кладки печи из кирпича
Правильно подобранный раствор для кладки печи из кирпича, отличается жаростойкостью, способностью выдерживать перепады температур (нагрев/остывание) без растрескивания и потери прочности. Тип кладочной смеси, выбирается, в зависимости от порядовки и испытываемых термических и прочностных нагрузок на улаживаемый ряд.
Глиняный кладочный раствор
Глина для кладки печей, применялась еще нашими предками. На Руси, глиняный раствор делали чистым, не использовали дополнительных компонентов, которые рекомендуют добавлять современные мастера. Но даже без соли и цемента, кладочная смесь была прочной, не растрескивалась. Причем, можно было вторично использовать печной раствор для кладки. После добавления соли и цемента, использовать глину повторно.
Несмотря на существующие минусы, кирпичи скрепляют глиной, а не цементом. После добавления последнего, состав одновременно теряет эластичность и приобретает прочность. Во время топки печи, кирпич и связующая смесь под действием высокой температуры, расширяются. Шов из глины с цементом растрескивается, что приводит к ухудшению тяги и потере герметичности. Возрастает вероятность попадания в помещение угарного газа.
Какая глина нужна для кладки печей
Мастера выделяют три класса глины по своему составу. Опытный каменщик способен определить качество раствора на ощупь. Принято классифицировать сорта на три категории:
Какой песок нужен для глиняного раствора
На выбор песка влияет характеристика глиняного раствора, а точнее то, для какой части печи планируют применять состав. Для греющихся поверхностей, не подвергающихся прямому воздействию огня, подойдет смесь глины с речным песком.
Как подготовить глину
Приготовление глиняного раствора для кладки печи, настоящее искусство, которое раньше передавалось от мастера отца – сыну, по наследству. Чтобы глина начала соответствовать необходимым свойствам, выполняют подготовку в несколько этапов:
Глина не отличается сыпучестью. Поэтому ячейки будут быстро забиваться. Чтобы облегчить процесс очистки, некоторые мастера изначально замачивают глину. После того как материал наберёт влагу, его протирают через сито с ячейками 2,5*3мм.
Пропорции глины и песка в растворе
При приготовлении состава, необходимо тщательно соблюдать пропорции глиняного раствора для кладки печей. Чрезмерное количество песка, приведет к тому, что шов начнет сыпаться, а недостаток отразится на прочности кладки.
Раствор из обычной глины
Состав раствора для кладки печи из кирпича, подбирается, в зависимости от интенсивности нагрева конструкции. Состав из обычной глины, используется для изготовления следующих частей:
- Теплоаккумулирующая область – нагревается до 550-600°С. Эта часть не вступает в реакцию и взаимодействие с химическими веществами, и не соприкасается с открытым пламенем.
Слой раствора должен быть не толще 3-4 мм. Чем толще шов, тем меньшая прочность будет у кладки.
Раствор из шамотной глины
Приготовление раствора для кладки печи из шамотной глины, оправдано в двух случаях:
- Вся конструкция будет выкладываться из шамота.
И в том и другом случаях, раствор изготавливается из двух ингредиентов в следующих пропорциях:
Пропорции раствора из шамотной глины в случае высокой жирности, меняют на 1 к 1. Для изготовления голландки или русской печи, используют чистую глину без добавления песка.
Чем можно заменить глину при кладке печи
Приготовление глиняного раствора – это трудоемкий процесс, требующий существенных затрат по времени. От мастера потребуется набрать глины в карьере, удалить крупные частицы и вкрапления, а также затворить материал в воде на несколько суток.
Компоненты для раствора – известь, цемент и шамотный песок, подбираются отдельно, в зависимости от интенсивности нагрева кладки. При изготовлении частей дымохода, в раствор для кладки печей рекомендуется добавлять жидкое стекло, увеличивающее прочность и обеспечивающее гидроизоляцию, и устойчивость к кислотной среде.
Известково-песчаный кладочный раствор
Состав кладочного раствора состоит из известкового теста и песка. Рекомендуемые пропорции 1 к 2; 1 к 4; 1 к 5. Соотношение подбирается индивидуально, в зависимости от жирности извести. Известково-песчаный раствор применяется для кладки первого и второго рядов печи.
Цементно-песчаная смесь для кладки
ЦПС – цементно-песчаная смесь, имеет высокую прочность, но отличается незначительной эластичностью. При нагреве кирпича во время топки, швы трескаются. По этой причине, использовать цементный раствор для кладки печи не рекомендуется.
Цементно-шамотная кладочная смесь
Особый вид раствора – по своим характеристикам немного уступает шамотной глине. Характеризируется следующими параметрами:
После того как был добавлен цемент в глину, потребуется выработать раствор в течение 45 минут. По истечению данного времени, происходит схватывание и быстрое затвердение смеси.
Цементно-известковая смесь
В составе цементно-известкового раствора, приветствует очищенный песок, цемент и известь. Тщательно подбирают пропорции, которые меняют, в зависимости от применения состава. Для цемента М400, соотношение известкового теста и песка, составляет 1*0,2*3.

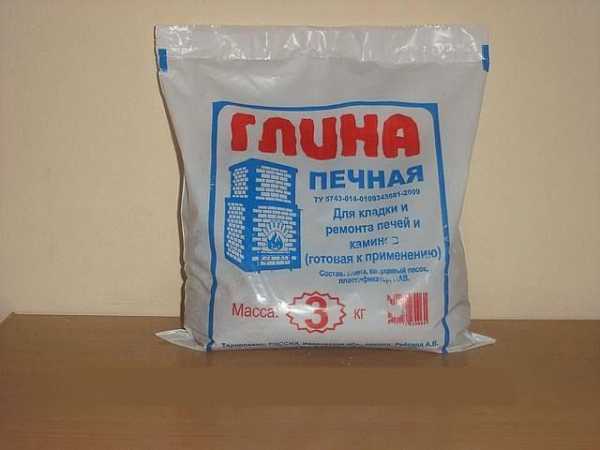

Готовые смеси для кладки печей
Кроме растворов, которые готовят самостоятельно, покупателям предлагают большое количество готовых сухих смесей, предназначенных для кладки печей. В составы добавляют пластификаторы и присадки, обеспечивающие прочность и эластичность, влаго и морозоустойчивость, и другие необходимые качества.
Растворы для затирки швов кирпичной кладки печи
Кроме кладочной смеси, придется подобрать подходящий раствор для заделки швов. Некоторые компании предлагают универсальные составы, используемые одновременно для кладки и расшивки кирпича. В другом случае, во время изготовления печи швы немного углубляют, а после застывания смеси, заполняют специальной затиркой.
На упаковке приводится подробное описание характеристик и особенностей нанесения затирочной массы. Перед выбором следует убедиться, что затирка подходит по своим параметрам.
Как приготовить кладочный раствор для печи
Кладочный раствор готовится в строгом соотношении компонентов. Во время приготовления, учитывают несколько рекомендаций, влияющих на характеристики будущей смеси:
При кладке печи из красного кирпича, лучше использовать песчано-глиняный раствор. Для шамота, подойдет чистая глина.
Как правильно замешивать кладочную смесь
Как уже указывалось в статье, для приготовления глины потребуется сделать водяной затвор. Материал выдерживают в воде и постоянно перемешивают в течение 2-3 суток. Перед началом работ, потребуется тщательно замесить глину.
- В емкость засыпают просеянную глину, слоем толщиной 15-20 см, затворяют водой. Тщательно перемешивают каждые 24 часа.
Размешивают глину насадкой-миксером, лопатой или строительным мастерком. Готовые смеси замешивают миксером до однородной консистенции.
Определение качества печного кладочного раствора
Во время подготовки глины, надо определить качество материала. Для кладки подходит исключительно нормальный состав. Жирная и тощая глина, не применяются.
Заготовки высушиваются в течение 2-3 дней. После высыхания, проверяют качество глины. Смотрят, появились ли видимые дефекты.
Причина растрескивания кладочного раствора – большая жирность, потребуется развести смесь сухим песком. Шар из глиняной смеси достаточной плотности, не должен разбиться при падении с высоты одного метра.
Самостоятельно приготовить раствор для кладки печи из кирпича, достаточно сложно. При отсутствии соответствующих навыков, лучше использовать готовые кладочные смеси, предлагаемые многими
Какой раствор нужен для кладки печи
Довольно распространенное среди собственников загородного жилья желание возвести в доме настоящее отопительное кирпичное сооружение самостоятельно, закономерно порождает большое количество вопросов по проведению работ. Один из них – о том, какой раствор нужен для кладки печи.
Какой раствор нужен для кладки печи
Действительно, от состава раствора во многом зависит очень многое: насколько качественно будет выполнена кладка, какова будет долговечность и безопасность эксплуатации самой печки, сможет ли готовое сооружение стать украшением интерьера. Поэтому, прежде чем переходить к выбору кладочного состава, нужно ознакомиться с информацией о некоторых нюансах его использования.
Основные нюансы, учитываемые при приготовлении кладочного раствора
При выборе и составлении раствора для кладки печи важно учитывать некоторые особенности.
— температурные и механические нагрузки, которые будет испытывать печь, а также влияние внешних атмосферных факторов на открытый участок дымоходной трубы;
— разницу температур в различных зонах печного сооружения. Так, в топке температура поднимается до 950÷1000 °С, в устье дымовой трубы — до 50 °С, а вокруг фундамента, в окружающем грунте бывает и всего около нулевой отметки.
Конечно, проще всего будет приобрести сухой состав в строительном магазине и изготовить раствор из него. Однако, при этом нужно учитывать, что на кладку 100 кирпичей стандартного размера, уложенных плашмя, потребуется около 20 литров состава — это, примерно, два ведра. В зависимости от модели выбранной печи, на ее возведения потребуется от 500 до 2000 кирпичей, без учета дымоотводной трубы и обустройства фундамента. Поэтому, взглянув на цены в магазинах и просчитав необходимое количество материалов, многие задумываются о самостоятельном изготовлении растворов.
Традиционно основным ингредиентом печного раствора считается глина
Исходя из этого, и стоит ответить на некоторые традиционно возникающие вопросы, касающиеся кладочной смеси:
- Где можно самостоятельно добыть самый главный компонент раствора для кладки печи — глину, сэкономив тем самым на ее покупке круглую сумму?
- Как определить качество материала и его пригодность для изготовления печного раствора?
- Как правильно подобрать пропорции смеси, исходя из качества того материала, который есть в наличии?
- Как проходит подготовка составных частей раствора?
- Как правильно провести замес?
- Какие ингредиенты, помимо глины, могут использоваться для кладки?
Для начала нужно разобраться в том, какие растворы применяются для кладки в разных зонах печного сооружения.
Растворы для кладки различных отделов печи
Какой же состав раствора выбрать для того, чтобы кладка была надежной, и ее швы не давали трещин?
Составы для кладки различных отделов печи могут существенно отличаться

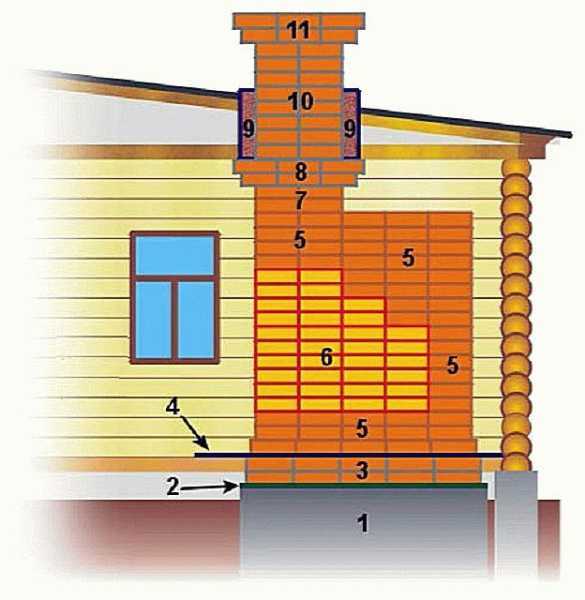

Данная схема разделяет строение печи на пронумерованные отдельные отделы, по которым и стоит пройтись, определяя раствор для каждой из них:
1 – Монолитный фундамент печи. Он устраивается из армированного цементно-песчаного раствора и имеет такую же глубину, как и фундамент стен дома. Очень важным условием при выборе места для установки печи является ее удаленность от несущих стен. Фундамент отопительного сооружения и здания не должны связываться и тем более – быть объединёнными между собой, так как они дают разную усадку.
2 – На застывший и упрочненный фундамент настилается гидроизоляция. Обычно для этого выбирается рубероид, который укладывается в два или три слоя. Укладка этого материала не требует никакого раствора.
3 – Два первых ряда кладки обычно являются основой для всего сооружения, поэтому требуют особой точности и аккуратности при их укладывании. От того, насколько качественно они будут выведены, зависит надежность кладки всей остальной печи. Фундамент и нижние ряды строения не испытывают серьезных температурных нагрузок, поэтому для кладки этой части печи можно использовать цементно-известковый или даже известковый раствор.
4 – Далее, идет слой жароизоляции. В ее состав входит лист минерального картона или асбеста, настилаемый на глиняный раствор.
5 – В теплоаккумулирующей области печной конструкции нагрев кирпича и раствора доходит до 550÷600 градусов. Кроме этого, данная зона сооружения подвергается агрессивному воздействию раскаленными продуктами сгорания, поэтому для кладки кирпича используется глиняно-песчаный раствор, который не вступает в реакцию с химическими веществами.
6 – Топочная зона печи испытывает на себе высокие температуры, доходящие до 1000 градусов, поэтому для этой области применяется глиняно-шамотный огнеупорный раствор и шамотный кирпич.
7 – Исток дымоходной трубы. Для кладки этого элемента конструкции используется глиняно-песчаный раствор. Температура в этой зоне может доходить до 350÷400 градусов.
8 – Распушка (разделка) дымоходной трубы находится под потолком помещения, перед ее проходом через чердачное перекрытие. Так как через трубу на этом участке проходят разогретые до высоких температур газы, ее кладка производится также на глиняно-песчаный раствор.
9 – Проход трубы через чердачное перекрытие, которое очень часто изготавливается из горючих материалов. Поэтому вокруг трубы в этом месте устанавливается металлический короб, который заполняется негорючим материалом, таким, как керамзит или песок. Кирпичная кладка производится на глиняно-песчаный раствор с небольшим добавлением цемента.
10 – Шейка дымовой трубы. Эта зона испытывает высокие нагрузки от перепадов температур, а также внешних погодных факторов, поэтому для ее кладки применяется цементно-песчаный раствор с небольшим добавлением извести.
11 – Оголовок трубы, так же, как и ее шейка, выкладывается на цементно-песчаный раствор.
Растворы, изготовленные самостоятельно и используемые в комплексе, помогут сэкономить до 12÷15% от затрат на приобретение готовых жаростойких смесей.
Исходные материалы для печного раствора
Несколько слов нужно сказать о материалах, которые применяются для изготовления кладочных растворов для печей, так как их тоже нужно выбирать со знанием дела. К этим материалам относится шамотный и кварцевый песок, глина, известь и цемент.
Шамотный песок
Шамот — это огнеупорная глина, прошедшая процесс высокотемпературного обжига, при котором из нее была полностью удалена влага, а материал был доведен до состояния спекания.
Шамотный песок изготавливается из боя шамотного кирпича, измельченного путем дробления. Этот материал делает раствор более стойким к воздействию высоких температур, поэтому его часто используют вместо песка или же в качестве добавки к смеси, предназначенной для топочной камеры, которую, соответственно, выкладывают жаростойким шамотным кирпичом.
Шамотного песка не потребуется слишком много, поэтому не стоит на нем экономить. Его можно приобрести в готовом виде в специализированных магазинах.
Глина — это микрозернистый минерал, обладающий рядом таких достоинств, как пластичность, прочность, водостойкость, высокая адгезия, газоплотность. Все эти свойства можно свести к одному качеству — жирность, так как именно по ней выбирается материал. Для изготовления печного кладочного раствора идеально подходит глина, имеющая среднюю жирность. Если минерал будет слишком жирным, то при испарении из него влаги поверхность растрескается на мелкую сетку. Ну а при использовании тощей глины, раствор не будет иметь должной пластичности и надежности.
Качественную глину можно поискать в открытых карьерах или на обрывистых речных берегах
Глину можно легко найти в окрестностях загородного участка, так как она, как правило, имеет широкое распространение в любой местности. Хороший материал обычно залегает на достаточно большой глубине, поэтому его лучше искать на обрывистых берегах рек или на разработках карьеров, где можно увидеть ее многочисленные обнажившиеся пласты.
Подбор глины по жирности
В пластах залегает глина, имеющая разные составы, поэтому в одном карьере или на обрыве можно находиться минерал с различной жирностью. В связи с этим, подбирая материал для изготовления кладочного раствора, нужно взять пробы из нескольких пластов, при этом ориентируясь на то, что чем выше находится пласт, тем жирнее в нем глина.
Тем не менее, если была найдена или приобретена слишком жирная или тощая глина, то ее состав можно подкорректировать. Например, жирный минерал можно довести до нужного состояния, добавив немного больше песка, а тощую смешивают с более жирной глиной, приобретенной в небольшом количестве специально для этой цели.
Жирность глины можно определить сразу на месте, где она найдена. Для этого берется горсть сухого минерала, смачивается водой и разминается до пластичного состояния. Уже в руке можно почувствовать, насколько высока жирность сырья – так, если глина принимает консистенцию пластилина, то это означает, что материал жирный. Если же после смачивания и разминания комок продолжает рассыпаться, то значит – глина тощая, и ее придется зажирнять.
Можно провести проверку качества глины в домашних условиях, и эти результаты будут более достоверными, нежели выводы после обычного сжатия комка минерала в руке. Для подобного контроля существует несколько способов:
Если по истечении этого времени на экспериментальных образцах появятся трещины, значит, глина слишком жирная и в нее нужно добавить несколько больше песка, чем указано в рецепте изготовления раствора.
Если трещин не обнаружено, а шарик, брошенный на пол с высоты одного метра, не разбивается на части, то глина пригодна для кладочного печного раствора.
Подходящей для кладочного раствора считается глина, которая при замешивании остается на веселке отдельными сгустками.
Тестирование образцов глиняного раствора на жирность
При использовании этого способа проверки, жирность сырья определяется по наблюдениям, при достижении какой толщины на лепешке образовались трещины, и какой вид они принимают.
— Так, если глина тощая, то уже при небольшом сжатии шарик рассыплется на отдельные части.
— Если глиняный шарик даст трещины при сжатии его на ⅓ от диаметра, то глина имеет нормальную жирность и отлично подойдет для изготовления печного раствора.
— Очень жирная глина при сжатии на ½ от первоначального диаметра образует лишь тонкие трещины.
Проводя подобные испытания, можно сразу же доводить экспериментальную массу до нужного состояния, добавляя в нее песок или более жирную глину. При этом рекомендовано записывать пропорции лучших вариантов. Когда оптимальное соотношение материалов определено, будет намного легче составлять любое количество раствора.
Очистка глины
После того как глина подобрана, ее обязательно нужно очистить, так как после проведения этого процесса улучшатся физико-механические свойства сырья, а значит, и сама кладка будет более качественной как по техническим, так и по эстетическим характеристикам. Процесс очистки может проводиться двумя способами:
Процесс замачивания глины тоже можно отнести к подготовительным работам, и без него в любом случае не обойтись. Если очистка происходит сухим способом, то замачивание происходит после завершения этой операции. В том же случае, когда глина очищается с помощью протирки, замачивание происходит до очистки, а по мере необходимости во влажную протертую глину добавляется немного воды.
При замачивании сухой просеянной глины, она засыпается в емкость слоем толщиной в 150÷200 мм и затем заливается водой, которая должна полностью покрыть поверхность материала.
Сверху выкладывается следующий слой такой же толщины, и также заливается водой, затем снова глина и вода, и так, пока емкость не будет заполнена почти до верха. Замоченную глину оставляют на сутки набухать, а затем все содержимое емкости перемешивается с помощью лопаты. Далее, в эту массу дополнительно подливается вода, и процесс замачивания продлевается еще на 24 часа. После этого глину снова следует тщательно перемешать, и вот теперь она будет готова для приготовления кладочного раствора.
На обрывистых берегах, между пластов глины, можно найти и подходящий для печного раствора слой песка. Например, кварцевый песок белого цвета отлично подойдет для кладки любой области печи, а желтоватый будет непригоден для топочной камеры. Если песок добывается самостоятельно, то нужно знать, что он требует определенной подготовки с использованием большого количества воды. Если же этот материал будет приобретаться, то нужно покупать мытый речной песок. Но даже и в этом случае над материалом придется поработать.
Даже обычный песок для печного раствора потребует тщательной подготовки
Промывка песка обязательна, особенно в тех случаях, когда он добывался самостоятельно. Процесс осуществляется в такой последовательности:
В промышленных масштабах песок очищается от органики путем его нагревания до высоких температур, при которых он хорошо просушивается. В домашних же условиях песок можно очистить методом промывки, но этот вариант очистки будет возможен, если к дому подведен водопровод, так как воды потребуется много, и она должна подаваться под достаточным напором. Производительность такой очистки невысока, но за пару дней намыть песок для кладки одной печи – вполне возможно.
Самодельное приспособление для очистки песка промывкой
Промывка каждой порции проводится примерно в течение 7÷10 минут, пока в слив не начнет идти прозрачная вода.
Во время такой промывки из песка удаляется не только органика, но и другие нежелательные для печного раствора примеси.
Затем, чистый песок извлекается из промывочной емкости и раскладывается на расстеленный материал для просушки, а для обработки закладывается следующая порция.
Цемент — это неорганическое вяжущее вещество, которое при смешивании с водой образует пластичную массу. При застывании смесь с использованием цемента становится твердой, но достаточно хрупкой. Поэтому для приобретения большей прочности цемент смешивают с песком, а иногда, для увеличения пластичности, в него добавляют известь.
Для кладки некоторых отделов печи потребуется раствор с применением портландцемента М400
Цемент имеет цифровую маркировку, которая говорит о прочности опытного образца цементной заливки при сжатии, она может варьироваться от 200 до 600 кг/см². Для печной кладки и обустройства фундамента подойдет цемент марки М400.
В состав цемента обычно входят дополнительные ингредиенты — тонко измельченный гипс и клинкер, который получают из сырьевой массы глины и известняка, путем обжига до спекания. Эти составляющие и придают цементу качества, необходимые при проведении кладочных работ — высокая адгезия, пластичность, прочность и др.
Известь — это минеральное вещество, имеющее белый цвет, получаемое путем обжига известняка. По химическому составу оно представляет собой окись кальция.
Добавка негашеной извести придает растворам дополнительную пластичность
Для добавок в строительные растворы применяется гашеная известь, которая делает их более пластичными и дает им возможность равномерного застывания.
Характеристики растворов и их изготовление
Помимо знания характеристик отдельных составляющих материалов, необходимо обладать информацией и о том, какой эффект получается при их смешении, то есть о характеристиках готовых растворов, а также о технологии их приготовления.
Таблица расходных материалов для изготовления наиболее часто используемых для кладки печей растворов:
Глиняно-песчаный раствор
Глиняно-песчаный раствор можно назвать основным, так как именно на него производится кладка большей часть печи. Этот материал – самый доступный по цене, даже если придется покупать его в магазине. Но, как правило, его составляющие можно найти буквально под ногами, и если принято решение добыть глину самостоятельно, то она обойдется практически даром.

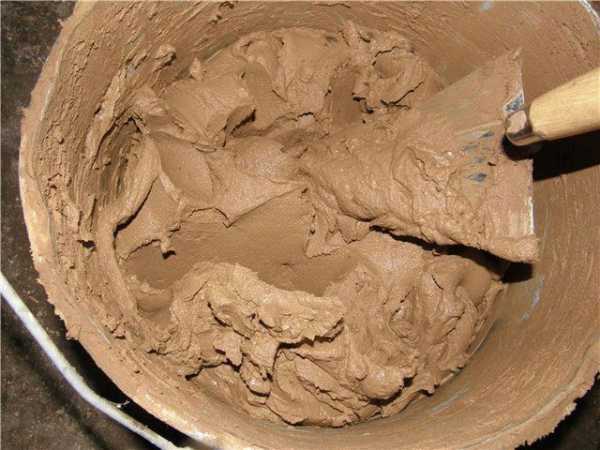

Глиняно-песчаный печной раствор
Глиняный раствор отлично взаимодействуют с обожженным кирпичом, изготовленным также из глины, и обладает особыми качествами, которые идеально подходят для кладки печи:
К недостаткам этого раствора можно отнести его низкую влагостойкость, поэтому его не рекомендовано использовать для устройства фундамента и возведения дымоходной трубы.
Пропорции глины и песка для раствора определяются в зависимости от жирности первой, с использованием описанных выше приемов.
Хорошо настоявшуюся размоченную глину качественно перемешивают с помощью лопаты или методом вытаптывания, то есть ногами. Масса должна получиться абсолютно однородной, не имеющей комков или отдельных вкраплений. В процессе перемешивания основного ингредиента, в него постепенно всыпается просеянный чистый песок, а по мере необходимости еще добавляется немного воды. В конечном итоге раствор должен получиться пластичным, легко сползать с чистого и гладкого мастерка.
Кроме этого, смесь нужно сразу проверить на адгезию – для этого раствор наносится на вымоченный кирпич ровным слоем толщиной в 5 мм, а сверху него укладывается второй кирпич, который аккуратно прижимается. Через 30 минут можно провести проверку, насколько хорошо произошло сцепление двух кирпичей. Если раствор получился качественный, то нижний кирпич должен удержаться на верхнем даже в том случае, если держать конструкцию на весу.

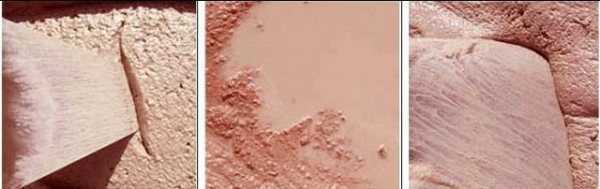

Проверка консистенции замешанного раствора (слева направо): слишком плотный, избыточный по воде, оптимальный
Правильность консистенции раствора проверяется следующим образом:
Глиняно-шамотный раствор
Этот раствор обладает повышенной жаростойкостью и способен выдержать температуру до 1200÷1300 градусов, поэтому он используется для кладки топочной камеры, где будет находиться под постоянным воздействием высоких температур. Так как основным компонентом в растворе является глина, его также можно использовать после замешивания на протяжении длительного срока, при необходимости, добавляя в состав воду.

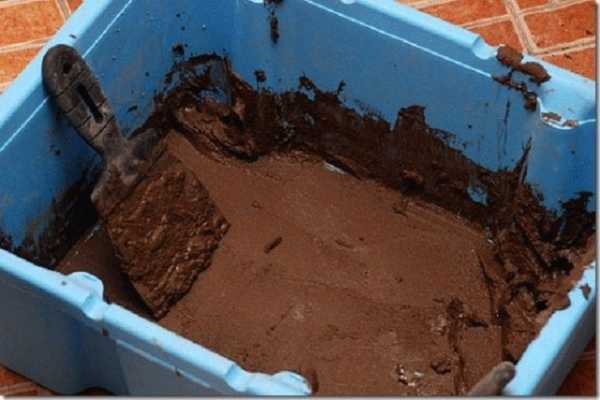

Глиняно-шамотный раствор для кладки топочного отдела
При приготовлении раствора для кладки стенок топочной камеры используются следующие материалы:
В том случае, когда раствор составляется из двух ингредиентов, берется 30% огнеупорной глины и 70% шамотного песка. Его замес производится таким же образом, как и глиняно-песчаный состав:
Нужно учесть и то, что если печь полностью возводится из огнеупорного шамотного кирпича, то раствор изготавливается из огнеупорной глины и шамотного песка в пропорциях 3 : 1.
Известково-песчаный раствор
Известковый раствор изготавливается из известкового теста и песка, в соотношении 1 : 2; 1 : 4 или 1 : 5, в зависимости от жирности извести. Этот состав обойдется по цене дороже, чем глиняно-песчаный раствор, так как гашеную известь нужно будет приобрести в магазине.
Готовый раствор используется обычно для выкладывания двух первых рядов в порядовке печи. Он обладает следующими характеристиками:
Известковый раствор должен быть использован в течение трех суток после замеса, так как далее он безвозвратно теряет ряд своих положительных качеств, и кладка на нем станет ненадежной.
Замес известкового раствора проводится в следующем порядке:
Очень важно помнить, что нельзя использовать для изготовления строительных растворов негашеную известь, так как, вступив в реакцию с водой, она может порвать швы кладки.
Цементно-песчаный раствор
Цементный раствор изготавливается из цемента марки М400 и очищенного, просеянного песка, в пропорциях от 1 : 3 до 1 : 6, в зависимости от области применения состава.

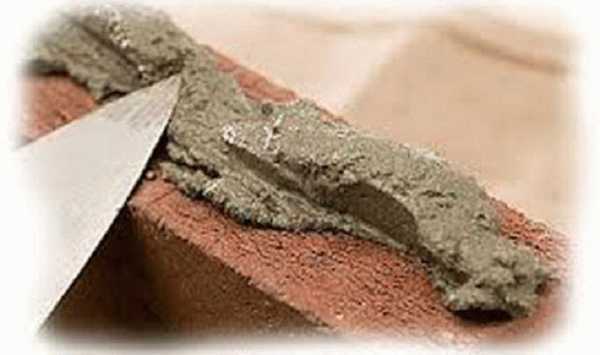

Может применяться при кладке некоторых отделов печи и обычный цементно-песчаный раствор
Этот материал является самым популярным, хотя имеет достаточно высокую цену. Он характеризуется высокой прочностью и надежностью, но использовать его для возведения всей печи не рекомендовано, так как он не обладает нужной для этого строения «подвижностью», в отличие от глиняных и известковых растворов. Обычно цементно-песчаный раствор применяется для обустройства фундамента и участка дымоходной трубы, находящейся снаружи здания.
Подобная цементно-песчаная смесь способна затвердевать и набирать прочность как на воздухе, так и внутри помещений. Она не боится повышенной влажности и начинает схватываться в любых условиях уже через 40÷45 минут после замешивания. Полное затвердевание и созревание выложенного раствора происходит в период до 28 дней, в зависимости от толщины слоя и зоны использования материала.
Например, фундамент, углубленный на 500÷600 мм в грунт, будет готов для возведения печи не ранее, чем через месяц. Для просыхания швов в кирпичной кладке уйдет гораздо меньше времени, так как их толщина будет составлять всего 5 мм.
Для изготовления кладочного раствора берутся пропорции 1 : 5, а для устройства фундамента — 1 : 3. Приготовление производится в следующем порядке:
Если область применения цементного раствора требует прочности, но меньшей жесткости, то используются составы, в которых цемент работает в «тандеме» с другими материалами.
Цементно-шамотный раствор
Цементно-шамотный раствор замешивается в таком же порядке, как и цементно-песчаный, но отличается от него своими качествами, которые позволяют использовать его для возведения стенок топочной камеры.
Подобный материал имеет достаточно высокую цену, но это бывает оправдано, так как получаемая смесь обладает особыми характеристиками:
После замешивания масса должна быть выработана в течение 40÷45 минут, так как далее происходит схватывания цемента, и раствор быстро теряет свои первоначальные качества.
Цементно-известковый раствор
Этот раствор будет несколько дороже известкового, но зато и гораздо прочнее его, причем цемента в общую массу добавляется совсем небольшое количество.

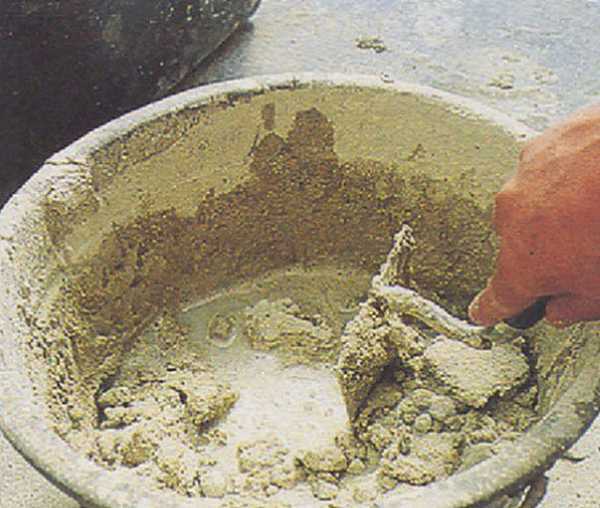

Раствор на основе извести, песка и цемента
Цементно-известковый раствор изготавливается из цемента, известкового теста и очищенного песка. Материалы берутся в разных пропорциях, но при использовании цемента марки М400, обычно принимают соотношение 1 : 0,2 : 3. Применяется этот раствор нечасто, и некоторые мастера укладывают на него, в основном, только первые два ряда порядовки.
Цементно-известковый раствор нельзя использовать в других зонах печи, так как он способен выдержать температуру только до порога в 220÷250 градусов, а также имеет весьма невысокую газоплотность.
Этот раствор пригоден к работе в течение 45÷60 минут после замешивания. В дальнейшем он начинает затвердевать и становится менее эластичным, поэтому не стоит замешивать большое количество состава – лучше готовить его небольшими порциями.
Цементно-известковый раствор замешивается в следующем порядке:
Отдельно нужно сказать несколько слов об известковом тесте. Его изготавливают из гашеной извести — продается этот материал в строительных магазинах, как правило, в герметично закрытых упаковках. Не стоит экономить на этом ингредиенте, покупая негашеный состав, так как приведение его в нужное состояние – это достаточно трудоемкий и, в определенной степени – даже опасный процесс. А выполнив гашение извести неправильно, можно в дальнейшем испортить кладку нижних рядов, от которой зависит надежность всего печного сооружения.
Какой следует общий вывод? Прежде чем начинать работу по возведению печи, необходимо хорошо все продумать и составить список всех требуемых материалов, которые потребуются для качественной кладки. Придерживаясь рекомендованной рецептуры и технологии замешивания растворов, их вполне можно приготовить самостоятельно, сэкономив на этом приличную сумму.
Ответить однозначно, какой раствор нужен для кладки печи – нельзя, так как для разных отделов этого сооружения могут использоваться различные составы.
