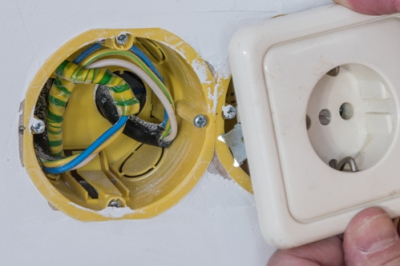

Какие провода и кабели лучше всего использовать в домашней электропроводке

В настоящее время для монтажа домашней электропроводки используются провода и кабели исключительно с медными жилами. Провода и кабели с алюминиевыми жилами для внутренней электропроводки использовать нельзя.

Провода и кабели бывают одножильными и многожильными. Многожильные провода и кабели имеют в общей оболочке две и более надежно изолированные друг от друга жилы.

Пример многожильного провода – провод марки ПРТО (провод с медной жилой с резиновой изоляцией в оплетке из хлопчатобумажной пряжи, пропитанной противогнилостным составом).

Жилы одножильных и многожильных проводов и кабелей могут изготавливаться однопроволочными и многопроволочными.

Кабели и провода отличаются друг от друга видом оболочки и названиями. Оболочка проводов и кабелей служит для защиты изоляции жил от воздействия света, влаги, различных химических веществ и предотвращения их от механических повреждений. В состав кабеля может входить броня, а оболочка позволяет прокладывать их в более неблагоприятных условиях окружающей среды.

Провода можно прокладывать только скрытым способом, при открытой прокладке – только в трубах и коробах. Кабели можно прокладывать открыто.

Самый популярный кабель для использования в домашней электропроводке – ВВГнг, реже используется кабель NYM и провод ПУНП.

Для подключения к этажному щитку лучше всего использовать кабель NYM. Этот же кабель используют для соединения этажного щитка с квартирным или комнатными щитками (при условии, что такие имеются). Обычно такие щитки организуются в частных коттеджах. Его же можно использовать для индивидуального подключения мощных потребителей. Таким кабелем можно делать и всю силовую разводку в квартире или доме, но так как он стоит дороже кабеля ВВГнг и провода ПУНП, то для этих целей его используют реже.

ВВГ – небронированный защищенный кабель с медными жилами, поливинилхлоридной изоляцией, в поливинилхлоридной оболочке. Кабель может применятся в сухих и влажных помещениях.

Кабель ВВГ не расчитан на растяжение. Изолированне жилы кабеля ВВГ скручены и имеют отличительную окраску. Внутренняя оболочка не содержит заполнения в междужильном пространстве.

Рис. 1. Кабель ВВГнг

Обозначение “нг” в названии кабеля (ВВГнг) обозначает, что он не распространяет горение при прокладке в пучках (используется состав на основе огнеупорного пластиката). Если вместо кабеля ВВГнг будет использован кабель ВВГ, то в случае возгорания одного из кабелей пламя распространится и на другие кабели, вместо локализации очага пожара.

Кабель ВВГнг отличается большим разнообразием форм. Наиболее удобно использовать плоский кабель ВВГнг. Кроме этого он бывает еще круглый, квадратный, секторный, и даже треугольный.

Кабель НУМ (NYM) – выпускается по немецкому стандарту DIN 57250. Кабель может применятся внутри помещений при скрытой и открытой прокладке. Кабель NYM можно применять на воздухе, только вне прямого воздействия солнечного света. Кабель NYM обладает пониженной горючествью и газодымовыделением, что особенно важно для жилых помещений.

Рис 2. Кабель NYM

Кабель NYM состоит из медных жил, промежуточной оболочки из мелонаполненной резины и оболочки из неподдерживающей горения поливинилхлоридной изоляции. Использование в конструкции кабеля промежуточной оболочки позволяет легко и удобно разделывать кабель при монтаже, повышает его пожароопасность и увеличивает гибкость.

ПУНП – установочный плоский провод. Это наиболее дешевый провод из всей кабельно-проводниковой продукции, применяемой для монтажа электропроводки в быту. Провод ПУНП выпускается с двумя или тремя медными однопроволочными жилами и поливинилхлоридной изоляции в оболочке из ПВХ-пластиката. Жилы могут быть окрашены в разные цвета.

Рис. 3. Провод ПУНП

Провод ПУНП выпускается только плоским. Эти кабельно-проводниковые изделия используют как для силовых, так и для осветительных сетей. Во втором случае берут провода меньших сечений.

Я не реомендую при прокладке домашней электропроводки использовать провод ПУНП, так как изоляция этого провода выполнена из дешевых материалов и очень быстро теряет свои свойства при нагреве. При выборе кабеля для монтажа электропроводки отдавайте свое предпочтение кабелям марок ВВГнг или NYM.

Намного реже в домашней электропроводке используются провода с резиновой изоляцией марок ПРН, ПРИ, ПРТО. Провод ПРТО предназначен для прокладки в несгораемых трубах, ПРИ – можно применять для прокладки в сухих и сырых помещениях, ПРН (защищенный провод) – на открытом воздухе, ПРД, ПРВД (двухжильный скрученный провод) – только в осветительных сетях сухих помещений.

Для открытой проводки удобно использовать плоский провод с медными жилами и поливинилхлоридной изоляцией с разделительным основанием марки ППВ, а также провод с полиэтиленовой изоляцией ППП. Существует плоский провод без разделительного основания – ППВС, но им пользоваться не очень удобно.

Ранее применявшиеся провода с алюминиевыми жилами (АПР, АПВ, АПРТО, АППВ) сейчас при строительстве и модернизации домашней электропроводки не используются.

Провод с медной жилой и поливинилхлоридной изоляцией ПВ. Провода ПВ могут быть однопроволочными и многопроволочными. Провода выпускается с разным цветом изоляции. В бытовой электропровдке одножильный провод ПВ1 в желто-зеленой раскраске используется для системы уравнивания потенциалов (ДСУП).

Рис. 4. Провод ПВ1

Провода ПВ2, ПВ3 и ПВ4 используются для внутреннего монтажа в электрических щитках. Провода ПВ3 и ПВ4 обычно дороже, т.к. имеют более гибкую оболочку. Они применяются там, где необходимы изгибы проводов.

Для питания уличных светильников, выполнении ответвлений в траншеях под землей применяют бронированный кабель ВБбШв, или кабель с алюминиевыми жилами АВБбШв. Этот кабель защищен стальной лентой под слоем поливинилхлоридной изоляции.

Рис. 5. Кабель ВБбШв

Кабель ВБбШв выпускается с тремя, четырьмя и пятью проводящими жилами. Ранее для этих целей применялись кабель с медными жилами в поливинилхлоридной оболочке ВРГ и бронированные кабели с алюминиевыми жилами марок ААШв, ААБ, АВВБ и АВРБ.

Для воздушных ответвлений в наше время наиболее популярен самонесущий изолированный кабель (СИП). Существует большое количество разновидностей такого кабеля: СИП-2А, СИП-3, СИП-4. Кабель имеет жилы сталеалюминиевые жилы большой прочности. Жилы изолированы специальным светостабилизированным атмосферостойким полиэтиленом, который не разрушается на открытом воздухе.

Раньше для выполнения воздушных ответвлений широко использовались кабели АВВГ с обычной поливинилхлоридной изоляцией, которая под действием неблагоприятных факторов окружающей среды быстро становилась хркупкой и разрушалась. Применение самонесущего изолированного кабеля СИП решает эту проблему.

При выборе проводов и кабелей необходимо соблюдать требования ПУЭ по окраске изоляции.

Изоляция нулевого рабочего проводника должна быть голубого цвета, нулевого защитного – желто-зеленого. Цвет изоляции фазных проводников должен отличаться от цвета нулевых. Тут существует много вариантов – коричневый, красный, серый, белый, черный и т.д.

Рис. 6. Варианты расцветки жил проводов и кабелей

Также очень удобно использовать для каждого участка электропроводки свой цвет фазных проводников, а также разные цвета изоляции жил для силовой и осветительной электропроводки.

Если выбрать а затем и произвести монтаж электропроводки проводом или кабелем без соблюдения требований к расцветке жил, то в дальнейшем, это приведет к существенным трудностям при обслуживании и ремонте такой электропроводки, да и сам процесс монтажа может быть очень осложнен, особенно при использовании большого числа выключателей и розеток. Кроме этого, использование проводов и кабелей с изоляцией одного цвета является нарушением ПУЭ.

Андрей Повный
