Как устроены светодиодные лампы

В статье рассказывается об устройстве светодиодных ламп. Рассматриваются несколько разных по сложности схем и даются рекомендации по самостоятельному изготовлению светодиодных источников света, подключаемых к сети 220 В.

Преимущества энергосберегающих ламп

Преимущества энергосберегающих ламп широко известны. В первую очередь это собственно низкое потребление энергии, а кроме того высокая надежность. В настоящее время наиболее широко распространены люминесцентные лампы. Такая лампа, потребляющая мощность 20 Ватт, дает такую же освещенность как стоваттная лампа накаливания. Нетрудно подсчитать, что экономия электроэнергии получается в пять раз.

В последнее время в производстве осваиваются светодиодные лампы. Показатели экономичности и долговечности у них намного выше, чем у люминесцентных ламп. В этом случае электроэнергии потребляется в десять раз меньше, чем лампами накаливания. Долговечность же светодиодных ламп может достигать 50-ти и более тысяч часов.

Источники света нового поколения, конечно, стоят дороже простых ламп накаливания, но потребляют значительно меньшую мощность и обладают повышенной долговечностью. Два последних показателя призваны скомпенсировать дороговизну ламп новых типов.

Практические схемы светодиодных ламп

В качестве первого примера можно рассмотреть устройство светодиодной лампы разработанной фирмой «СЭА Электроникс» с применением специализированных микросхем. Электрическая схема такой лампы показана на рисунке 1.

Рисунок 1. Схема светодиодной лампы фирмы «СЭА Электроникс»

Еще десять лет назад светодиоды можно было использовать только в качестве индикаторов: сила света составляла не более 1,5…2 микрокандел. Сейчас появились сверхяркие светодиоды, у которых сила излучения доходит до нескольких десятков кандел.

При использовании мощных светодиодов совместно с полупроводниковыми преобразователями появилась возможность создания источников света, выдерживающих конкуренцию с лампами накаливания. Подобный преобразователь и показан на рисунке 1. Схема достаточно проста и содержит небольшое количество деталей. Это достигнуто за счет применения специализированных микросхем.

Первая микросхема IC1 BP5041 – AC/DC преобразователь. Ее структурная схема представлена на рисунке 2.

Рисунок 2. Структурная схема BP5041.

Микросхема выполнена в корпусе типа SIP показанный на рисунке 3.

Рисунок 3.

Преобразователь, подключенный к осветительной сети 220В, обеспечивает на выходе напряжение 5В при токе около 100 миллиампер. Подключение к сети производится через выпрямитель, выполненный на диоде D1 (в принципе возможно использование мостовой схемы выпрямителя) и конденсаторе C3. Резистор R1 и конденсатор C2 устраняют импульсные помехи. Смотрите также – Как подключить светодиодную лампу к сети 220 В.

Все устройство защищено предохранителем F1, номинал которого не должен превышать указанный на схеме. Конденсатор C3 предназначен для сглаживания пульсаций выходного напряжения преобразователя. Следует заметить, что выходное напряжение не имеет гальванической развязки от сети, что в данной схеме совсем не нужно, но требует особой внимательности и соблюдения правил техники безопасности при изготовлении и наладке.

Конденсаторы C3 и C2 должны быть на рабочее напряжение не менее 450 В. Конденсатор C2 должен быть пленочным или керамическим. Резистор R1 может иметь сопротивление в пределах 10…20 Ом, что достаточно для нормальной работы преобразователя.

Использование данного преобразователя позволяет отказаться от применения понижающего трансформатора, что значительно уменьшает габариты всего устройства в целом.

Отличительной особенностью микросхемы BP5041 является наличие встроенной катушки индуктивности как показано на рисунке 2, что позволяет уменьшить количество навесных деталей и в целом размеры монтажной платы.

В качестве диода D1 подойдет любой диод с обратным напряжением не менее 800 В и выпрямленным током не менее 500 мА. Таким условиям вполне удовлетворяет широко распространенный импортный диод 1N4007. на входе выпрямителя установлен варистор VAR1 типа FNR-10K391. Его назначение защита всего устройства от импульсных помех и статического электричества.

Вторая микросхема IC2 типа HV9910 представляет собой ШИМ стабилизатор тока для суперярких светодиодов. При помощи внешнего MOSFET транзистора ток может устанавливаться в пределах от нескольких миллиампер до 1А. Этот ток задается резистором R3 в цепи обратной связи. Микросхема выпускается в корпусах SO-8 (LG) и SO-16 (NG). Ее внешний вид показан на рисунке 4, а на рисунке 5 структурная схема.

Рисунок 4. Микросхема HV9910.

Рисунок 5. Структурная схема микросхемы HV9910.

С помощью резистора R2 частота внутреннего генератора может изменяться в диапазоне 20…120 КГц. При указанном на схеме сопротивлении резистора R2 она будет около 50 КГц.

Дроссель L1 предназначен для накопления энергии в то время, когда транзистор VT1 открыт. Когда транзистор закроется, то энергия, накопленная в дросселе, через высокоскоростной диод Шоттки D2 отдается светодиодам D3…D6.

Здесь самое время вспомнить о самоиндукции и правиле Ленца. Согласно этому правилу индукционный ток имеет всегда такое направление, что его магнитный поток компенсирует изменения внешнего магнитного потока, которое (изменение) вызвало этот ток. Поэтому направление ЭДС самоиндукции имеет направление противоположное направлению ЭДС источника питания. Именно поэтому светодиоды включены в обратную сторону по отношению к питающему напряжению (вывод 1 микросхемы IC2, обозначенный на схеме как VIN). Таким образом светодиоды излучают свет за счет ЭДС самоиндукции катушки L1.

В данной конструкции применены 4 сверхярких светодиода типа TWW9600, хотя вполне возможно применение других типов светодиодов производства других фирм.

Для управления яркостью светодиодов в микросхеме имеется вход PWM_D, ШИМ – модуляция от внешнего генератора. В этой схеме такая функция не используется.

При самостоятельном изготовлении такой светодиодной лампы следует воспользоваться корпусом с винтовым цоколем размера E27 от негодной энергосберегающей лампы, мощностью не менее 20 Вт. Внешний вид конструкции показан на рисунке 6.

Рисунок 6. Самодельная светодиодная лампа.

Хотя описанная схема достаточно проста, рекомендовать ее для самостоятельного изготовления можно не всегда: либо не удастся купить указанные на схеме детали, либо недостаточная квалификация сборщика. Некоторые просто могут испугаться: «А вдруг у меня не получится?». Для подобных ситуаций можно предложить еще несколько вариантов более простых как по схемотехнике, так и в вопросе приобретения деталей.

Простая светодиодная лампа для изготовления в домашних условиях

Более простая схема светодиодной лампы показана на рисунке 7.

Рисунок 7.

На этой схемы видно, что для питания светодиодов используется мостовой выпрямитель с емкостным балластом, который ограничивает выходной ток. Такие источники питания экономичны и просты, не боятся коротких замыканий, их выходной ток ограничивается емкостным сопротивлением конденсатора. Подобные выпрямители часто называют стабилизаторами тока.

Роль емкостного балласта на схеме выполняет конденсатор C1. При емкости 0,47 мкФ рабочее напряжение конденсатора должно быть не менее 630В. Емкость его рассчитана так, чтобы ток через светодиоды был около 20 мА, что является для светодиодов оптимальным значением.

Пульсации выпрямленного мостом напряжения сглаживаются электролитическим конденсатором C2. Для ограничения зарядного тока в момент включения служит резистор R1, который также выполняет функцию предохранителя в аварийных ситуациях. Резисторы R2 и R3 предназначены для разряда конденсаторов C1 и C2 после отключения устройства от сети.

Для уменьшения габаритов рабочее напряжение конденсатора C2 выбрано всего 100 В. В случае обрыва (перегорания) хотя бы одного из светодиодов конденсатор C2 зарядится до напряжения 310 В, что неизбежно приведет к его взрыву. Для защиты от подобной ситуации этот конденсатор зашунтирован стабилитронами VD2, VD3. Их напряжение стабилизации может быть определено следующим образом.

При номинальном токе через светодиод в 20 мА на нем создается падение напряжения в зависимости от типа в пределах 3,2…3,8 В. (Подобное свойство в некоторых случаях позволяет использовать светодиоды в качестве стабилитронов). Поэтому нетрудно подсчитать, что если в схеме используется 20 светодиодов, то падение напряжения на них составит 65…75 В. Именно на таком уровне будет ограничено напряжение на конденсаторе C2.

Стабилитроны следует выбрать так, чтобы суммарное напряжение стабилизации было несколько выше падения напряжения на светодиодах. В этом случае при нормальном режиме работы стабилитроны будут закрыты, и на работу схемы влиять не будут. Указанные на схеме стабилитроны 1N4754A имеют напряжение стабилизации 39 В, а включенные последовательно – 78 В.

При обрыве хотя бы одного из светодиодов стабилитроны откроются и напряжение на конденсаторе C2 будет стабилизировано на уровне 78 В, что явно ниже рабочего напряжения конденсатора С2, поэтому взрыва не произойдет.

Конструкция самодельной светодиодной лампы показана на рисунке 8. как видно из рисунка она собрана в корпусе от негодной энергосберегающей лампы с цоколем Е-27.

Рисунок 8.

Печатная плата, на которой размещаются все детали выполняется из фольгированного стеклотекстолита любым из доступных в домашних условиях способов. Для установки светодиодов на плате просверлены отверстия диаметром 0,8 мм, а для остальных деталей 1,0 мм. Чертеж печатной платы показан на рисунке 9.

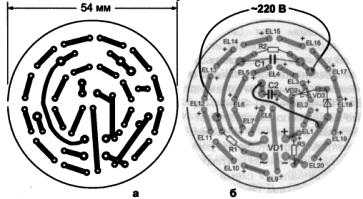

Рисунок 9. Печатная плата и расположение деталей на ней.

Расположение деталей на плате показано на рисунке 9в. Все детали, кроме светодиодов устанавливаются со стороны платы, где нет печатных дорожек. На этой же стороне устанавливается перемычка, также показанная на рисунке.

После установки всех деталей со стороны фольги устанавливаются светодиоды. Монтаж светодиодов следует начинать от средины платы, постепенно передвигаясь к периферии. Светодиоды должны быть запаяны последовательно, то есть плюсовой вывод одного светодиода соединяется с отрицательным выводом другого.

Диаметр светодиода может быть любым в пределах 3…10 мм. При этом следует выводы светодиодов оставлять длиной не менее 5 мм от платы. В противном случае светодиоды можно просто перегреть при пайке. Длительность пайки, как рекомендуют во всех руководствах, не должна превышать 3-х секунд.

После того, как плата будет собрана и налажена, ее выводы надо подпаять к цоколю, а саму плату вставить в корпус. Кроме указанного корпуса возможно применение более миниатюрного корпуса, однако при этом придется уменьшить размеры печатной платы, не забывая, однако, о габаритах конденсаторов С1 и С2.

Самая простая схема светодиодной лампы

Такая схема показана на рисунке 10.

Рисунок 10. Самая простая схема светодиодной лампы.

Схема содержит минимальное количество деталей: всего 2 светодиода и гасящий резистор. На схеме видно, что светодиоды включены встречно – параллельно. При таком включении каждый из них защищает другой от обратного напряжения, которое у светодиодов невелико, и напряжение сети явно не выдержит. Кроме того такое двойное включение увеличит частоту мерцания светодиодной лампы до 100 Гц, что будет не заметно на глаз и не будет утомлять зрение. Здесь достаточно вспомнить, как в целях экономии подключали через диод обычные лампы накаливания, например, в подъездах. На зрение они действовали весьма неприятно.

Если нет в наличии двух светодиодов, то один из них можно заменить обычным выпрямительном диодом, который защитит излучающий диод от обратного напряжения сети. Направление его включения должно быть тем же, что и у недостающего светодиода. При таком включении частота мерцания светодиода составит 25 Гц, что будет заметно на глаз, как уже было описано чуть выше.

Для ограничения тока через светодиоды на уровне 20 мА резистор R1 должен иметь сопротивление в пределах 10…11 КОм. При этом его мощность должна быть не менее 5 ватт. Для уменьшения нагрева его можно составить из нескольких, лучше всего трех, резисторов мощностью 2 Вт.

Светодиоды можно применить те же, что были упомянуты в предыдущих схемах или какие удастся приобрести. При покупке следует точно узнать марку светодиода, чтобы определить его номинальный прямой ток. Исходя из величины этого тока, и подбирается сопротивление резистора R1.

Конструкция лампы, собранная по этой схеме мало отличается от двух предыдущих: ее также можно изготовить в корпусе от негодной энергосберегающей люминесцентной лампы. Простота схемы даже не предполагает наличия печатной платы: детали могут быть соединены навесным монтажом, поэтому, как говорят в таких случаях, конструкция произвольная.

Андрей Повный – редактор сайта Электрик Инфо
